PCE-VE 330N: Borescope Tahan Air Untuk Inspeksi Cepat Pipa, Tangki, Dan Mesin Tanpa Bongkar

Kalau pekerjaan Anda ada di lab QA/QC, fasilitas riset kampus, pabrik proses, atau instalasi pengolahan air (WTP/WWTP), ada satu masalah yang sering muncul diam-diam: banyak keputusan penting dibuat dari “gejala”, bukan dari “bukti visual”. Pompa bergetar, pipa tersumbat, heat exchanger turun performa, atau ada indikasi kontaminasi di jalur proses—tetapi untuk memastikan penyebabnya, unit harus dibongkar. Dan pembongkaran itu mahal: downtime produksi, risiko salah pasang, potensi kontaminasi ulang, serta waktu teknisi yang habis hanya untuk “melihat”.

Di WTP/WWTP misalnya, endapan, biofilm, kerak, atau benda asing di pipa dan bak bisa menurunkan efisiensi aliran. Di farmasi/biotek dan F&B, inspeksi visual pada area sulit dijangkau (pipa CIP, sambungan, valve seat, housing filter) sering dibutuhkan untuk memastikan kebersihan, mendukung investigasi deviasi, atau verifikasi pasca-perawatan. Di industri kimia dan proses (plating/galvanis, bath monitoring), masalah kecil seperti residu padat, korosi lokal, atau kerusakan lining bisa memicu variasi kualitas produk dan perawatan tak terencana. Bahkan di teaching lab, alat bantu visual membuat proses belajar tentang inspeksi dan maintenance jauh lebih “nyata” daripada sekadar teori.

Intinya, kebutuhan lapangan itu sederhana: “Saya perlu melihat kondisi di dalam, cepat, jelas, terdokumentasi, dan tanpa membongkar sistem.” Di sinilah borescope/inspection camera seperti PCE-VE 330N masuk sebagai alat kerja harian, bukan sekadar alat “kalau darurat”.

Melihat Tanpa Membongkar: Prinsip Kerja Video Borescope dan Nilai Jangka Panjangnya

Borescope modern bekerja seperti “mata kedua” yang bisa masuk ke ruang sempit. PCE-VE 330N menggunakan kepala kamera kecil di ujung kabel fleksibel untuk menangkap gambar/video dari area yang biasanya mustahil dilihat langsung: bagian dalam pipa, ruang mesin, ducting, celah panel, atau bagian internal peralatan proses. Gambar dari sensor kamera (tipe CMOS) ditampilkan real-time ke layar, sehingga operator bisa memandu gerakan probe sambil menilai kondisi.

Ada dua teknologi kunci yang membuat konsep ini berguna di lapangan:

• Penerangan terintegrasi (LED): ruang di dalam pipa atau housing hampir selalu gelap. LED di kepala kamera membantu menghasilkan visual yang bisa dipakai untuk penilaian kondisi, bukan sekadar “terlihat samar”.

• Dokumentasi digital (foto/video ke SD card): inspeksi yang tidak terdokumentasi sering berakhir jadi perdebatan. Rekaman membuat temuan bisa ditinjau ulang, dipakai untuk laporan audit, training teknisi baru, atau pembanding sebelum–sesudah maintenance.

Nilai jangka panjangnya terasa saat inspeksi berubah dari reaktif menjadi preventif. Dengan inspeksi visual rutin, tim bisa:

• memotret tren kerusakan (korosi, retak, deposit) sebelum menjadi kegagalan,

• mengurangi pembongkaran yang sebenarnya tidak perlu,

• mempercepat investigasi masalah kualitas proses,

• meningkatkan konsistensi keputusan karena ada bukti visual yang sama-sama bisa dilihat oleh QA, engineering, dan manajemen.

Bila dibanding cara konvensional (bongkar/ambil sampel/dugaan), pendekatan borescope memberi “ground truth” yang cepat: Anda benar-benar melihat kondisinya, bukan menebak dari indikator tidak langsung.

PCE-VE 330N dan Alasan Praktis Mengapa Ia Menonjol di Kelasnya

PCE-VE 330N adalah automotive tester/borescope/inspection camera untuk inspeksi non-destruktif (NDI) pada mesin, peralatan, dan area sulit dijangkau. Yang membuatnya terasa “siap kerja” untuk banyak tim lapangan bukan sekadar ada kamera, tetapi kombinasi fitur yang mendukung inspeksi cepat dan terdokumentasi:

• Kepala kamera tahan air dengan rating perlindungan IP68, sehingga lebih aman dipakai pada lingkungan lembap, pipa berair, atau area dengan potensi cipratan.

• Penyimpanan langsung ke kartu SD (disertakan 8 GB) untuk foto dan video, jadi dokumentasi tidak bergantung pada perangkat tambahan.

• Layar 3,5 inci pada unit genggam sehingga inspeksi bisa dilakukan tanpa laptop.

• LED di kepala kamera dengan iluminasi otomatis untuk kondisi gelap.

• Antarmuka Mini USB 1.1 dan AV out untuk kebutuhan pemindahan data atau tampilan eksternal.

Dari sisi penggunaan, perangkat seperti ini biasanya bersaing pada tiga hal: kualitas dokumentasi, kepraktisan di lapangan, dan ketahanan probe. PCE-VE 330N menempatkan ketiganya dalam satu paket yang relatif ringkas.

Desain dan Ergonomi

Sebagai alat inspeksi lapangan, PCE-VE 330N dirancang dalam format handheld. Dimensi unit genggamnya 207 × 118 × 37 mm, dengan bobot sekitar 450 g (termasuk carrying case). Ukuran ini penting karena inspeksi sering dilakukan sambil berdiri, menjangkau area sulit, atau berada di ruang sempit. Unit yang terlalu besar biasanya cepat melelahkan, sementara unit terlalu kecil kadang mengorbankan kenyamanan kontrol dan visibilitas.

Probe/kabel kamera memiliki diameter 5,5 mm—angka yang relevan karena menentukan apakah kamera bisa masuk ke lubang akses kecil, celah pipa tertentu, atau area di balik panel. Untuk model PCE-VE 330N yang terlihat pada spesifikasi, panjang kabel adalah 2 m. Panjang ini cukup ideal untuk inspeksi internal peralatan proses skala kecil–menengah, housing, dan pipa yang tidak terlalu panjang, sambil tetap mudah dikendalikan (kabel terlalu panjang kadang menyulitkan manuver).

Catu daya menggunakan baterai lithium-ion isi ulang 3,7 V, dan paket pengiriman mencantumkan adanya mains power adapter. Artinya, perangkat mendukung operasional lapangan dan pengisian ulang dari listrik saat kembali ke workshop/lab.

Untuk ketahanan lingkungan, kamera memiliki rating IP68: dust-tight dan waterproof, dengan keterangan dapat terendam hingga 30 menit pada kedalaman sampai 1,5 m. Ini relevan untuk aplikasi WTP/WWTP (pipa lembap, bak, sump), F&B (area washdown), dan inspeksi utilitas yang berisiko terkena cipratan.

Batas suhu operasi dan penyimpanan: -10 hingga 60 °C. Rentang ini mencakup sebagian besar kondisi lapangan industri, termasuk area luar ruangan yang dingin dan ruang mekanik yang hangat.

Antarmuka dan Pengalaman Pengguna

PCE-VE 330N memakai layar TFT LCD 3,5 inci (88,9 mm). Untuk borescope, ukuran layar bukan sekadar “enak dilihat”, tetapi memengaruhi kemampuan operator mengenali detail: garis retak halus, deposit tipis, atau perubahan warna permukaan. Layar di unit genggam juga mengurangi langkah kerja—operator tidak perlu menyiapkan laptop hanya untuk inspeksi cepat.

Dari spesifikasi, perangkat mendukung pengambilan gambar dan video (image or video) dengan penyimpanan ke kartu SD. File foto tersimpan sebagai JPEG (640 × 480), sedangkan video menggunakan format ASF (320 × 240) dengan kompresi MPEG-4. Untuk konteks inspeksi visual, resolusi ini lebih condong untuk “dokumen kondisi” daripada analisis visual mikro. Namun, dalam praktik industri, dokumentasi kondisi seperti adanya endapan, kerusakan mekanik, benda asing, atau penyumbatan sering sudah cukup terlihat pada kelas resolusi ini—terutama jika penerangan baik dan jarak fokus sesuai.

Kecepatan gambar 30 fps membantu tampilan terasa mulus saat probe digerakkan, sehingga lebih mudah mengarahkan kamera tanpa “loncat-loncat”. Sudut pandang (field of view) 67° memberi cakupan yang cukup lebar untuk melihat konteks area, tidak terlalu sempit sehingga cepat “tersesat”.

Konektivitas yang tersedia:

• Mini USB 1.1 untuk transfer data,

• AV out untuk keluaran video ke perangkat tampilan lain (misalnya monitor eksternal) bila dibutuhkan untuk demo, training, atau inspeksi tim.

Fitur Utama yang Benar-Benar Terasa di Lapangan

Beberapa fitur terdengar sederhana di brosur, tapi dampaknya besar di lapangan:

• Kepala kamera dengan 4 LED (iluminasi otomatis)
  Manfaatnya: mengurangi “waktu utak-atik” pencahayaan, terutama saat inspeksi cepat. Pada area pipa/tangki yang gelap, pencahayaan menentukan apakah temuan bisa dibedakan dari noise visual.

• Penyimpanan foto dan video langsung ke SD card (8 GB termasuk; dapat ditingkatkan hingga 32 GB)
  Manfaatnya: inspeksi bisa langsung menjadi bukti. Ini sangat membantu untuk QA/QC dan audit—temuan tidak mengandalkan catatan subjektif. Upgrade kapasitas juga masuk akal bila inspeksi rutin menghasilkan banyak video.

• IP68 (dust-tight & waterproof; 30 menit sampai 1,5 m)
  Manfaatnya: mengurangi kekhawatiran saat inspeksi area basah. Untuk WTP/WWTP, ini bisa jadi pembeda antara “alat yang berani dipakai” dan “alat yang akhirnya disimpan karena takut rusak”.

• Probe diameter 5,5 mm dan radius tekuk 90 mm
  Manfaatnya: diameter menentukan akses; radius tekuk membantu memperkirakan kemampuan belok di ruang sempit. Ini bukan jaminan bisa melewati setiap tikungan pipa, tetapi memberi gambaran batas mekanik saat merencanakan inspeksi.

• Field of view 67° dan depth of field 15–100 cm
  Manfaatnya: area terlihat cukup luas, dan fokus efektif dari jarak menengah. Dalam inspeksi, “terlalu dekat” sering membuat gambar blur; “terlalu jauh” membuat detail hilang. Rentang 15–100 cm membantu operator mendapatkan gambar yang lebih stabil saat menjaga jarak.

• Paket pengiriman yang siap pakai
  Delivery scope mencantumkan: unit PCE-VE 330N, SD card 8 GB, USB cable, carrying case, mains power adapter, user manual. Ini penting untuk organisasi yang ingin alat bisa langsung masuk workflow tanpa belanja aksesori dasar.

Kontrol Eksternal dan Integrasi Sistem

Untuk workflow industri modern, data inspeksi sebaiknya tidak berhenti di perangkat. PCE-VE 330N menyediakan:

• transfer data melalui Mini USB 1.1,

• opsi AV out untuk tampilan ke perangkat lain.

Dalam praktik, alur yang sering dipakai di QA/QC atau maintenance adalah:

1. lakukan inspeksi dan simpan foto/video pada SD card,

2. pindahkan file ke PC untuk pelaporan,

3. masukkan ke folder proyek/asset (berdasarkan tanggal, ID aset, lokasi),

4. lampirkan ke laporan audit, CAPA, atau laporan maintenance.

Format file JPEG untuk foto dan video ASF (MPEG-4) umumnya mudah disertakan pada laporan dan dapat diputar di banyak sistem operasi. Untuk kebutuhan LIMS atau sistem manajemen aset, file biasanya diunggah sebagai lampiran evidence. Dengan dokumentasi visual, diskusi antar-tim menjadi lebih cepat karena semua orang melihat bukti yang sama, bukan interpretasi yang berbeda-beda.

Spesifikasi Teknis Lengkap

Analogi sederhana untuk memahami angka-angka ini:

• Diameter 5,5 mm itu kira-kira “seukuran kabel kecil yang masih cukup ramping” untuk banyak port inspeksi, tetapi tetap punya struktur agar tidak terlalu mudah melipat tidak terkendali.

• Panjang 2 m seperti “menjangkau dari tepi manhole kecil ke bagian dalam pipa/tangki” untuk inspeksi jarak dekat–menengah.

• IP68 ibarat “alat yang tidak panik kalau kena cipratan atau masuk area basah”, selama dipakai sesuai batas kedalaman/waktu yang disebutkan.

• Depth of field 15–100 cm artinya hasil visual biasanya lebih nyaman saat objek tidak ditempelkan persis ke lensa, melainkan diberi jarak agar detail terbaca.

Panduan Memilih Komponen Tambahan

PCE-VE 330N pada paket standar sudah mencakup yang esensial. Namun, dalam implementasi nyata, keberhasilan inspeksi sering ditentukan oleh “komponen pendukung” dan cara menyiapkan akses inspeksi.

Tabel ringkas: memilih konfigurasi inspeksi berdasarkan kebutuhan akses

Aksesori dan perlengkapan kerja yang umumnya membantu

• Kartu SD cadangan (hingga 32 GB) untuk inspeksi rutin dengan banyak rekaman.

• Laptop/PC untuk arsip dan penamaan file terstruktur (tanggal–lokasi–asset ID).

• Lampu kerja eksternal untuk area sekitar (bukan untuk dalam pipa, tetapi untuk memudahkan operator menavigasi lingkungan).

• Alat bantu akses inspeksi: cover port, adaptor port, atau prosedur membuka port yang aman (tergantung equipment).

Faktor yang memengaruhi kualitas hasil inspeksi

• Kebersihan lensa kamera: residu cairan, minyak, atau kabut akan menurunkan kontras.

• Jarak ke objek: sesuai depth of field, menjaga jarak sering menghasilkan detail lebih tajam.

• Stabilitas tangan dan manuver kabel: gerakan halus membantu rekaman lebih mudah ditinjau.

• Kondisi permukaan: permukaan mengilap bisa memantulkan LED dan menciptakan glare; ubah sudut kamera untuk mengurangi pantulan.

Dua Skenario Lapangan yang Menggambarkan Dampaknya

Kasus 1: WTP/WWTP – inspeksi cepat indikasi penyumbatan dan endapan

Sebuah tim operasi instalasi air mendapati debit turun pada salah satu jalur pipa setelah beberapa minggu. Indikator tekanan naik, tetapi penyebabnya belum jelas: bisa endapan, biofilm, atau benda asing. Membongkar jalur pipa berisiko mengganggu operasi dan membutuhkan shutdown.

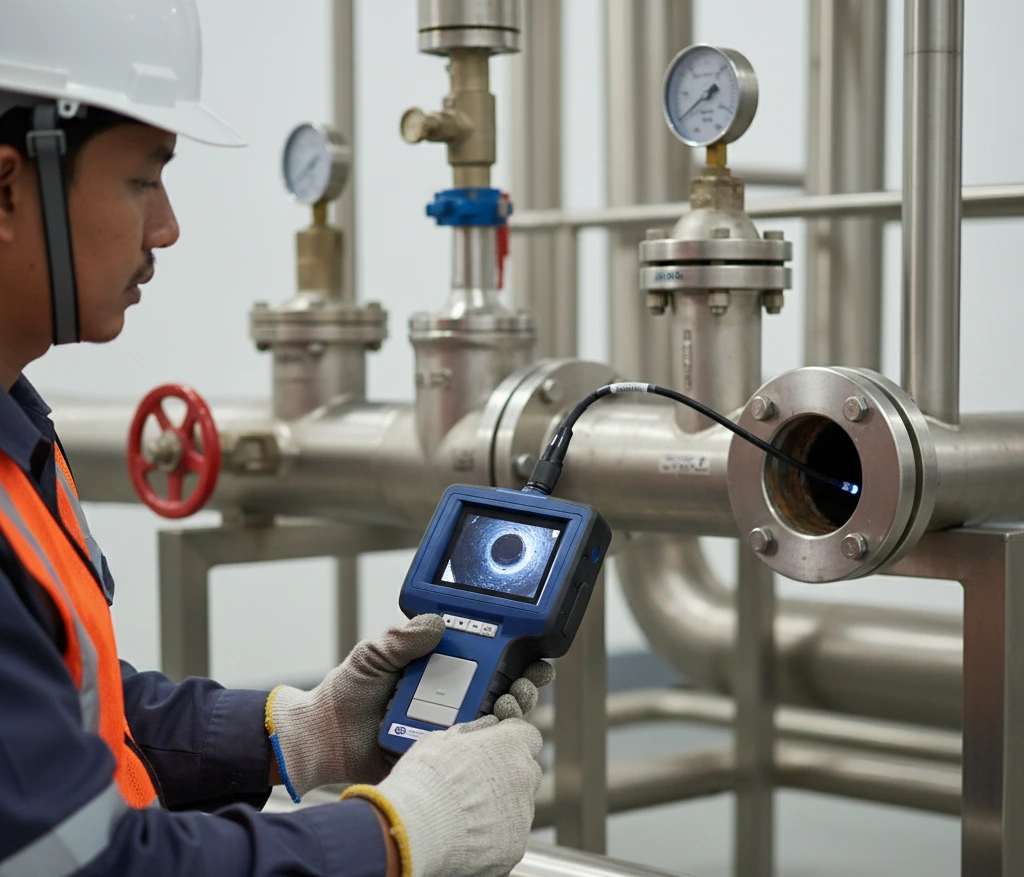

Dengan borescope seperti PCE-VE 330N, tim melakukan inspeksi melalui port akses yang tersedia. Karena kepala kamera memiliki LED, bagian dalam pipa yang gelap tetap terlihat. Rekaman video disimpan ke SD card, lalu dipindahkan ke PC untuk dilampirkan pada laporan internal. Dari visual, terlihat adanya deposit menebal di area tertentu serta potensi material tersangkut di tikungan. Hasilnya, tim bisa menargetkan tindakan: pembersihan terfokus pada segmen yang bermasalah, bukan membongkar seluruh jalur. Selain mengurangi waktu shutdown, dokumentasi visual juga membantu menjelaskan keputusan kepada manajemen dan menjadi baseline untuk inspeksi ulang setelah pembersihan.

Kasus 2: F&B/Farmasi – verifikasi pasca-perawatan pada jalur proses

Di fasilitas F&B atau farmasi, setelah perawatan pada jalur proses (misalnya penggantian gasket atau perbaikan valve), tim QA sering perlu memastikan tidak ada residu, serpihan, atau ketidakteraturan yang berpotensi menjadi sumber kontaminasi. Tantangannya: tidak semua titik mudah diakses, dan membuka banyak sambungan justru bisa menambah risiko kontaminasi.

Dengan inspeksi borescope, tim dapat mengecek area internal tertentu secara selektif. Foto kondisi sebelum dan sesudah perawatan disimpan sebagai bukti. Rekaman ini membantu mempercepat rilis kembali lini (release to production) karena keputusan QA didukung bukti visual, bukan hanya checklist. Dalam konteks audit, bukti visual seperti ini juga sering memperkuat narasi bahwa fasilitas memiliki kontrol inspeksi yang baik, terutama untuk area yang tidak bisa dilihat langsung.

Panduan Cara Menggunakan PCE-VE 330N Langkah demi Langkah

Contoh berikut disesuaikan dengan masalah umum di WTP/WWTP dan industri proses: pemeriksaan pipa yang dicurigai mengalami penyumbatan/endapan.

1. Tentukan titik akses inspeksi yang aman
   Pilih port inspeksi, manhole, atau sambungan yang memang dirancang untuk akses. Pastikan prosedur keselamatan dipenuhi (isolasi tekanan, risiko gas, listrik, dan izin kerja bila perlu).

2. Siapkan perangkat dan media penyimpanan
   Pastikan SD card terpasang. Jika inspeksi bagian dari program rutin, siapkan struktur penamaan file: tanggal_lokasi_assetID.

3. Nyalakan perangkat dan cek tampilan layar
   Pastikan layar 3,5 inci menampilkan feed kamera dengan jelas. Periksa LED bekerja baik—pencahayaan adalah kunci.

4. Masukkan probe perlahan sambil mengamati layar
   Gunakan gerakan halus. Pada area berbelok, perhatikan radius tekuk (90 mm) sebagai batas fisik agar kabel tidak dipaksa secara ekstrem.

5. Atur jarak pandang untuk detail
   Gunakan depth of field 15–100 cm sebagai acuan. Jika gambar blur, mundurkan sedikit probe atau ubah sudut kamera.

6. Dokumentasikan temuan
   Ambil foto untuk “bukti diam” dan video untuk “konteks gerak”. Foto bagus untuk laporan, video bagus untuk menunjukkan lokasi relatif dan skala masalah.

7. Tarik probe dan bersihkan kepala kamera
   Setelah selesai, bersihkan lensa dari air/minyak/residu agar siap untuk inspeksi berikutnya.

8. Transfer data ke PC
   Gunakan koneksi Mini USB atau keluarkan SD card (sesuai prosedur organisasi). Simpan file ke folder aset, lalu lampirkan pada laporan.

9. Buat keputusan tindak lanjut berbasis bukti
   Gunakan temuan visual untuk menentukan apakah perlu flushing, pembersihan mekanik, penggantian komponen, atau inspeksi lanjutan.

Kesimpulan dan Rekomendasi

PCE-VE 330N paling kuat saat dipakai sebagai alat “membuka mata” pada area yang sulit diakses: pipa, ruang mesin, housing peralatan proses, ducting, atau ruang sempit lain. Dengan kamera berdiameter 5,5 mm, kabel 2 m, layar 3,5 inci, perekaman foto/video ke SD, serta proteksi IP68, perangkat ini cocok untuk inspeksi cepat yang butuh bukti dokumenter.

Jika organisasi Anda sering menghadapi:

• investigasi penyumbatan/endapan,

• verifikasi kondisi internal pasca-perawatan,

• kebutuhan dokumentasi visual untuk audit QA,

• inspeksi lingkungan basah atau lembap,

maka PCE-VE 330N layak dipertimbangkan sebagai alat standar tim maintenance/QA. Untuk kebutuhan inspeksi jarak lebih panjang, biasanya organisasi mempertimbangkan varian panjang kabel lain (jika tersedia dalam seri terkait), tetapi untuk banyak aplikasi utilitas dan proses jarak dekat–menengah, konfigurasi 2 m sudah sangat praktis.

FAQ singkat

1. Apakah PCE-VE 330N bisa dipakai di area basah?
   Ya, kepala kamera memiliki proteksi IP68 dan disebutkan bisa terendam 30 menit hingga kedalaman 1,5 m.

2. Apakah alat ini bisa merekam video dan foto?
   Bisa. Opsi penyimpanan mendukung image atau video, disimpan ke SD card.

3. Berapa ukuran layar dan apakah cukup untuk inspeksi cepat?
   Layar TFT LCD 3,5 inci (88,9 mm). Umumnya cukup untuk inspeksi lapangan dan framing temuan.

4. Format file apa yang dihasilkan?
   Foto: JPEG (640 × 480). Video: ASF (320 × 240) dengan kompresi MPEG-4.

5. Apakah data bisa dipindahkan ke komputer?
   Bisa, tersedia antarmuka Mini USB 1.1, dan perangkat juga memiliki AV out untuk keluaran video.

6. Apakah perangkat ini untuk aplikasi medis?
   Tidak. Pabrikan mencantumkan bahwa perangkat ini bukan untuk penggunaan medis.
