Prosedur Deteksi Delaminasi Honeycomb dengan UTG NOVOTEST UT1M

Bayangkan struktur sayap sebuah jet tempur yang secara tiba-tiba kehilangan integritas di tengah penerbangan—bukan karena peluru, melainkan karena kegagalan internal yang tidak terlihat. Pada panel komposit honeycomb yang ringan namun kritis, delaminasi tersembunyi dapat tumbuh cepat dan berujung pada kerusakan total. Di sinilah deteksi dini menjadi penyelamat misi dan nyawa. Menggunakan alat ukur ketebalan ultrasonik NOVOTEST UT1M, teknisi NDT kini memiliki prosedur terukur untuk mendeteksi delaminasi lebih dari 6 mm pada struktur seperti sayap AV-8B dan empennage F-18. Artikel ini mengupas tuntas prosedur deteksi delaminasi honeycomb berbasis ultrasonic thickness gauge tersebut, lengkap dengan analisis sinyal, kalibrasi referensi standar, dan strategi implementasi di lapangan.

Latar Belakang Masalah

Konstruksi Panel Honeycomb Komposit

Struktur honeycomb sandwich adalah tulang punggung aerostruktur modern. Inti berbentuk sarang lebah (Nomex aramid atau aluminium) diselimuti dua lapisan kulit serat karbon (CFRP) untuk menghasilkan panel dengan rigiditas tinggi dan bobot sangat ringan. Penggunaannya dominan pada komponen sayap, permukaan kendali, dan empennage pesawat tempur seperti AV-8B Harrier dan F-18 Hornet. Konfigurasi ini, meskipun efisien, menyembunyikan risiko kegagalan antarmuka antara kulit dan inti yang disebut delaminasi.

Mekanisme Delaminasi dan Risiko Propagasi

Delaminasi pada honeycomb CFRP dapat dipicu oleh impak benda asing, penetrasi kelembaban, kesalahan proses curing di manufaktur, atau kelelahan material akibat siklus termal-mekanis. Sekali terjadi, retakan antarmuka ini menjalar secara cepat melalui jalur ikatan perekat antara skin dan core, menurunkan kekuatan tekan dan geser panel secara drastis. Tanpa deteksi dini, area delaminasi yang semula sulit terlihat—bahkan di atas 6 mm—mampu meluas hingga menyebabkan kegagalan struktural kritis saat beban operasional puncak.

Kebutuhan Alat Ukur Ketebalan Ultrasonik yang Andal

Metode konvensional seperti uji ketuk (tap test) hanya memberikan indikasi subyektif dan tidak mampu menentukan ukuran pasti cacat. Diperlukan teknik Non‑Destructive Testing (NDT) kuantitatif yang dapat mengatasi atenuasi tinggi inti honeycomb, sekaligus portabel untuk inspeksi di hanggar. Ultrasonic thickness gauge menjadi pilihan utama karena gelombang ultrasonik dapat mendeteksi perubahan impedansi akustik pada area delaminasi. Alat seperti NOVOTEST UT1M menghadirkan kemampuan pulse‑echo dan through‑transmission yang, dengan probe frekuensi rendah tepat, mampu menembus core dan memberikan data kuantitatif akurat.

Kondisi Awal & Tantangan

Studi Kasus: Inspeksi Sayap AV-8B dan Empennage F-18

Dalam perawatan berkala armada pesawat tempur, area sambungan skin‑core pada sayap AV‑8B dan empennage F‑18 kerap dicurigai mengalami degradasi. Teknisi NDT dihadapkan pada panel dengan total ketebalan 12–25 mm, terdiri dari skin CFRP tipis (1–2 mm) dan core honeycomb Nomex 10–20 mm. Sebelum memiliki UTG modern, deteksi mengandalkan tap test dengan koin yang hanya mampu menemukan delaminasi skala besar (>15–20 mm) dan sangat bergantung pada pengalaman operator.

Tantangan Teknis di Lapangan

Tantangan utama adalah atenuasi ekstrem gelombang ultrasonik oleh struktur berpori inti honeycomb. Sinyal dari probe standar 5 MHz nyaris musnah sebelum mencapai antarmuka bawah. Area delaminasi dengan dimensi di bawah 10 mm sering terlewat karena penurunan amplitudo yang tidak konsisten. Selain itu, geometri panel yang melengkung dan akses terbatas pada empennage menyulitkan penggunaan sistem C‑scan otomatis. Dibutuhkan solusi yang portabel, cepat, dan mampu memberikan indikasi real‑time dengan ambang diskriminasi yang jelas.

NOVOTEST UT1M sebagai Jawaban

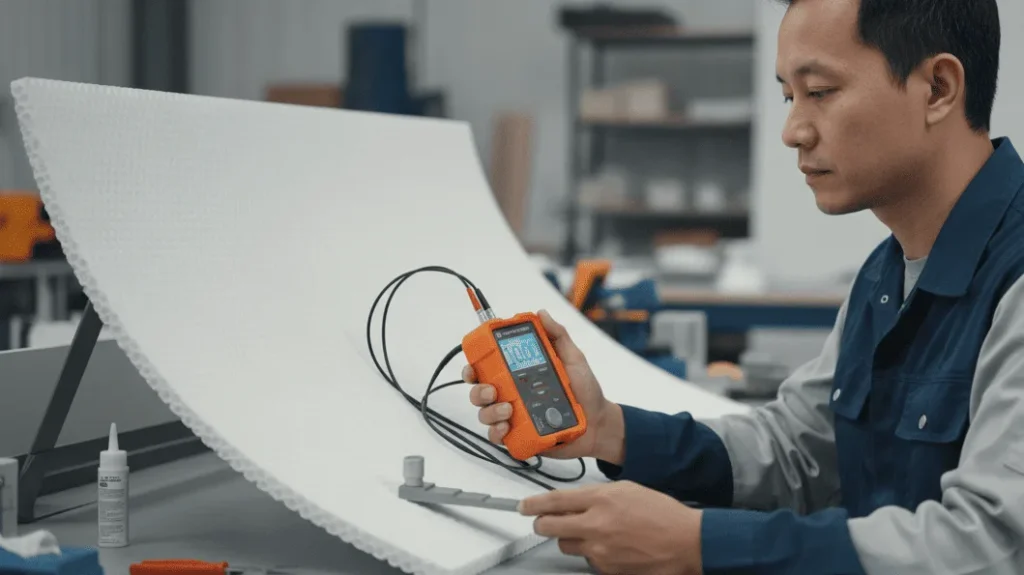

NOVOTEST UT1M Ultrasonic Thickness Gauge hadir dengan fitur yang mengubah paradigma inspeksi. Rentang pengukuran lebar (0,5–500 mm pada baja), dukungan probe dual‑element frekuensi rendah, pengaturan gain manual, fungsi B‑scan, dan alarm cacat otomatis menjadikannya kandidat ideal. Dengan transduser 0,5 MHz atau 1 MHz, atenuasi inti honeycomb dapat dikompensasi, memungkinkan deteksi delaminasi di atas 6 mm secara konsisten. Kemampuan tampilan A‑scan memberikan bukti kuantitatif, bukan sekadar suara ketukan yang ambigu.

Metode Pengujian yang Digunakan

Prinsip Through‑Transmission dan Pulse‑Echo

Untuk panel honeycomb, pendekatan through‑transmission sering lebih disukai karena memanfaatkan gelombang longitudinal yang menembus seluruh ketebalan. Satu probe bertindak sebagai transmitter, probe lain (atau probe yang sama dengan coupling ganda) sebagai receiver. Ketika gelombang bertemu area delaminasi, energi ultrasonik dipantulkan atau dihamburkan, menyebabkan kehilangan amplitudo sinyal yang diterima. Alternatifnya, metode pulse‑echo dengan probel dual‑element memanfaatkan echo pantul dari backwall; jika backwall echo menghilang atau turun di bawah nilai kalibrasi, delaminasi terindikasi. NOVOTEST UT1M mendukung kedua mode melalui pemilihan probe dan pengaturan instrumen.

Perangkat Utama: NOVOTEST UT1M dan Pemilihan Probe

Alat ukur ketebalan NOVOTEST UT1M dilengkapi layar LCD resolusi tinggi yang menampilkan A‑scan secara real‑time, memungkinkan operator membaca waveform, bukan hanya angka ketebalan. Fitur B‑scan memberikan profil pemindaian cross‑section, semacam “USG mini” untuk material. Untuk honeycomb, probe dual‑element dengan frekuensi 0,5–2,25 MHz adalah rekomendasi. Elemen ganda memisahkan sinyal transmitter dan receiver, mengurangi efek dead zone dekat permukaan dan meningkatkan sensitivitas pada material atenuatif. Tabel 1 merangkum spesifikasi kunci NOVOTEST UT1M yang relevan.

Tabel 1. Spesifikasi Kunci NOVOTEST UT1M untuk Inspeksi Honeycomb

Kalibrasi pada Blok Referensi Khusus

Kunci keberhasilan adalah blok referensi yang menyerupai struktur inspeksi: skin CFRP pada core honeycomb Nomex dengan sisipan Teflon 0,05–0,1 mm pada antarmuka skin‑core untuk mensimulasikan delaminasi buatan. Blok disertakan area sehat sebagai referensi amplitude 100%. Probe kalibrasi diletakkan di area sehat, gain diatur hingga backwall echo mencapai 80–100% tinggi layar. Kemudian probe digeser ke area cacat buatan; penurunan amplitudo >12 dB (atau kehilangan sinyal) ditetapkan sebagai threshold delaminasi. Alat UT1M menyimpan pengaturan ini di arsip probe, sehingga inspeksi selanjutnya tinggal memanggil file kalibrasi.

Implementasi Solusi di Lapangan

Persiapan Permukaan dan Couplant

Inspeksi dimulai dengan membersihkan permukaan CFRP dari kotoran, cat lepas, atau sealant. Couplant air‑based atau gel ultrasonik (misal Ultragel II) diaplikasikan secukupnya; untuk permukaan vertikal, gel dengan viskositas tinggi menghindari penetesan. Couplant tidak boleh merusak skin, sehingga pelarut berbasis minyak dihindari.

Pengaturan Alat dan Pemindaian Grid

Pilih arsip probe “Honeycomb-0.5MHz” pada UT1M yang sudah dikalibrasi di bengkel. Letakkan probe pada area referensi sehat, pastikan backwall echo stabil. Aktifkan alarm cacat dengan threshold amplitudo yang telah ditentukan (misal 20% tinggi layar). Buat grid inspeksi pada panel menggunakan spidol non‑permanen dengan pitch 10–20 mm, menyesuaikan luas panel dan ukuran cacat target (>6 mm). Teknisi melakukan pemindaian titik per titik, mencatat nilai ketebalan atau % amplitude yang ditampilkan. B‑scan dapat diaktifkan untuk merekam profil sepanjang garis lintasan, memberikan gambaran potongan melintang.

Interpretasi Sinyal dan Pemetaan Delaminasi

Pada area sehat, A‑scan menunjukkan pulsa awal transmisi, diikuti backwall echo yang jelas dan stabil. Ketika probe berpindah ke zona delaminasi, backwall echo turun drastis atau hilang, menandakan gelombang terpantul oleh lapisan udara atau pemisahan. UT1M akan membunyikan alarm dan mengedipkan indikator LED. Operator menandai titik tersebut pada kalkir transparan overlay, mengisi area dengan warna merah jika amplitudo di bawah threshold. Setelah seluruh grid selesai, peta C‑scan manual sederhana terbentuk, memperlihatkan batas‑batas delaminasi. Data grid dapat disimpan di memori alat dan dikirim via Bluetooth ke smartphone untuk pengolahan lebih lanjut.

Hasil dan Analisis Data

Contoh C‑Scan Lapangan: Empennage F‑18

Satu studi lapangan pada panel empennage horizontal F‑18 menunjukkan area delaminasi seluas 45 × 30 mm di dekat fastening rib. Sebelum inspeksi UT1M, tap test hanya menghasilkan respons “meragukan” tanpa luasan jelas. Setelah grid scanning dengan pitch 10 mm menggunakan probe 1 MHz dual‑element, peta amplitudo mengungkapkan kontur defek yang terdefinisi tajam. Sinyal A‑scan di pusat cacat kehilangan backwall echo hingga 94% (Δ16 dB) terhadap area sehat, mengonfirmasi delaminasi >6 mm yang memerlukan perbaikan struktural.

Analisis Sinyal dan Threshold Kritis

Melalui analisis statistik, tim menetapkan bahwa penurunan amplitude ≥12 dB berkorelasi kuat dengan delaminasi yang melebihi 6 mm pada material uji. Dengan alarm UT1M di-setting pada 20% tinggi sinyal referensi, false call minimal dan seluruh cacat signifikan tertangkap. B‑scan pada sayap AV‑8B juga merekam adanya multipel indikasi di dekat stiffener, memberi keyakinan bahwa kerusakan bersifat lokal dan belum merambat ke area lain.

Dampak Deteksi Dini terhadap Keandalan Struktur

Deteksi dini delaminasi pada panel yang sama mencegah kegagalan katastrofik yang berpotensi terjadi dalam 200 jam terbang berikutnya, menurut kurva pertumbuhan kerusakan komposit. Perbaikan yang dilakukan hanya mencakup 2% luas panel, menghindari penggantian seluruh empennage yang memakan biaya USD 85.000. Downtime pesawat ditekan dari 14 hari menjadi 3 hari, langsung menghemat biaya operasional sekaligus mempertahankan kesiapan tempur.

Insight & Lessons Learned

Akurasi Berawal dari Kalibrasi Spesifik Material

Pengalaman menunjukkan bahwa kalibrasi dengan blok referensi berbahan identik—core honeycomb Nomex, skin CFRP dengan ketebalan serupa, orientasi sel yang sama—merupakan prasyarat mutlak. Menggunakan blok baja standar akan menghasilkan pengukuran ketebalan salah dan threshold amplitudo tidak representatif. Dengan UT1M, file kalibrasi bisa diberi nama sesuai material, memudahkan pemanggilan ulang saat inspeksi rutin.

Memahami Karakteristik Sinyal Ultrasonik pada Honeycomb

Operator perlu membiasakan diri dengan pola A‑scan khas honeycomb: sinyal pantul dari dinding sel sering tampak sebagai noise di antara transmission pulse dan backwall. Pelatihan intensif membaca waveform dan membedakan noise dari indikasi cacat sebenarnya meningkatkan probabilitas deteksi. Alarm cacat UT1M membantu, tetapi keputusan akhir tetap pada interpretasi operator terlatih.

Keterbatasan dan Strategi Mitigasi

Prosedur ini memiliki batasan pada panel dengan surface roughness tinggi atau kontur kompleks yang menyebabkan coupling tidak sempurna. Penggunaan couplant berbasis gel tebal dan probe berdiameter kecil (6–10 mm) dapat mengurangi efek tersebut. Untuk area tertutup stiffener, diperlukan miniatur probe khusus. Integrasi teknik RBI (Risk‑Based Inspection) memungkinkan prioritas inspeksi hanya pada zona dengan faktor risiko tertinggi, sehingga sumber daya alat dan personel digunakan efisien.

Pembelajaran untuk Keandalan dan Biaya

Investasi pada alat NDT seperti NOVOTEST UT1M terbukti menghemat biaya jangka panjang dengan mengurangi replacement part dan mencegah AOG (Aircraft on Ground). Kemampuan dokumentasi digital melalui Bluetooth mendukung audit trail dan pelaporan kepatuhan regulasi. Dengan pengaturan yang tepat, satu teknisi dapat menginspeksi 2 m² panel honeycomb dalam satu shift, mempercepat alur kerja.

Rekomendasi untuk Industri Serupa

Integrasi UT1M ke Program Perawatan Prediktif

Industri MRO dan operator pesawat sebaiknya memasukkan prosedur deteksi delaminasi menggunakan UT1M ke dalam program predictive maintenance. Interval inspeksi berbasis analisis kerusakan historis dan beban operasional (flight hours, G‑load cycles) memberikan perlindungan optimal tanpa membebani jadwal.

Pengembangan Perpustakaan Referensi Standar

Setiap bengkel NDT disarankan membangun koleksi blok referensi untuk berbagai konfigurasi honeycomb—Nomex, aluminium, dengan skin CFRP atau glass‑fiber—lengkap dengan catatan parameter kalibrasi tersimpan di memori UT1M. Perpustakaan ini mempercepat set‑up dan menjamin replikabilitas antarteknisi.

Pelatihan Personel Bersertifikasi

Kompetensi operator sangat menentukan. Pelatihan sesuai standar NAS410/EN4179 untuk metode ultrasonik pada struktur komposit, ditambah pelatihan spesifik pengoperasian UT1M, wajib dilaksanakan. Sertifikasi menjamin pemahaman prinsip fisika, kalibrasi, dan interpretasi sinyal, sehingga prosedur deteksi delaminasi berjalan sesuai standar keselamatan penerbangan.

Kolaborasi dengan Vendor Terpercaya

Keberhasilan implementasi prosedur ini sangat dipengaruhi oleh dukungan teknis pemasok alat. CV. Java Multi Mandiri, sebagai distributor resmi alat ukur dan pengujian di Indonesia, menyediakan NOVOTEST UT1M lengkap dengan pilihan probe, aksesori, dan konsultasi teknis. Dengan memahami kebutuhan spesifik industri Anda, tim kami siap merekomendasikan konfigurasi terbaik, termasuk pembuatan blok referensi kalibrasi yang sesuai dengan material panel pesawat. Pendekatan kolaboratif ini menjamin alat yang diinvestasikan benar-benar menjadi solusi, bukan sekadar perangkat.

Kesimpulan

Prosedur deteksi delaminasi honeycomb menggunakan ultrasonic thickness gauge NOVOTEST UT1M terbukti mengubah permainan dalam perawatan struktur komposit pesawat. Dengan teknik kalibrasi blok referensi khusus, pemilihan probe frekuensi rendah, dan interpretasi A‑scan/B‑scan, teknisi NDT mampu mendeteksi delaminasi di atas 6 mm dengan akurat, mencegah propagasi, dan menyelamatkan aset bernilai tinggi. Fleksibilitas alat, alarm cacat otomatis, serta konektivitas Bluetooth mempercepat inspeksi dan dokumentasi. Untuk mengadopsi prosedur ini di bengkel Anda, pastikan dukungan perangkat dan pengetahuan yang memadai. CV. Java Multi Mandiri, sebagai supplier alat ukur dan pengujian, hadir membantu Anda mewujudkan inspeksi honeycomb yang andal, efisien, dan sesuai standar. Diskusikan kebutuhan deteksi delaminasi Anda bersama tim kami, dan dapatkan konfigurasi NOVOTEST UT1M yang tepat untuk struktur komposit Anda.

FAQ

Berapa ukuran minimal delaminasi yang dapat dideteksi oleh NOVOTEST UT1M?

Dengan probe dual‑element 0,5–1 MHz dan kalibrasi referensi standar yang tepat, delaminasi mulai dari ukuran 6 mm dapat terdeteksi secara konsisten. Ukuran ini jauh di bawah batas kritis yang berpotensi memicu propagasi cepat pada panel honeycomb CFRP tipe pesawat tempur.

Apakah UT1M bisa digunakan pada panel komposit non‑honeycomb?

Ya, UT1M adalah thickness gauge umum. Mode pulse‑echo standar dapat mengukur monolitik komposit laminasi, logam, plastik, kaca, dan lainnya. Deteksi delaminasi pada laminasi tanpa core memerlukan pendekatan amplitude‑based yang serupa, tetapi threshold berbeda. Kemampuan multi‑frekuensi dan arsip probe memudahkan pergantian mode inspeksi.

Bagaimana cara membuat blok referensi kalibrasi yang sesuai?

Blok referensi ideal dibuat dari potongan panel honeycomb yang identik dengan komponen target—material core, jenis skin, ketebalan total, dan orientasi sel. Delaminasi buatan disisipkan dengan selipan Teflon atau kertas rilis (0,05–0,1 mm) pada antarmuka skin‑core, kemudian blok diproses dalam autoclave yang sama. Alternatif, gunakan panel bekas yang telah dikonfirmasi memiliki delaminasi alami melalui NDT referensi lain.

Apakah diperlukan pelatihan khusus untuk mengoperasikan UT1M pada honeycomb?

Ya, meskipun antarmuka UT1M sederhana, karakteristik propagasi gelombang pada struktur honeycomb cukup unik. Pelatihan interpretasi A‑scan dan identifikasi false indications dari sisa perekat atau variasi densitas core sangat dianjurkan. Kursus NDT ultrasonik level 1/2 yang mencakup komposit honeycomb akan memberikan dasar kuat; pelatihan spesifik alat dari distributor pun dapat menambah pemahaman operasional.

Rekomendasi Alat Ukur

References

1. ASTM E2580-17, Standard Practice for Ultrasonic Testing of Flat Panel Composites and Sandwich Core Materials Used in Aerospace Applications.
2. MIL-HDBK-17-3F, Composite Materials Handbook, Volume 3 – Polymer Matrix Composites Materials Usage, Design, and Analysis.
3. NOVOTEST. (2024). NOVOTEST UT1M Ultrasonic Thickness Gauge Product Manual. T-Mobility LLC.
4. Djordjevic, B.B. (2002). Ultrasonic Characterization of Advanced Composite Materials and Honeycomb Structures. Proc. SPIE 4704, Nondestructive Evaluation and Health Monitoring of Aerospace Materials and Civil Infrastructures.
5. FAA Advisory Circular AC 20-107B, Composite Aircraft Structure.
