Panduan Diagnosa Delaminasi Komposit dengan NOVOTEST UT1M Ultrasonic Gauge

Bayangkan Anda bertanggung jawab atas integritas bilah turbin angin sepanjang 60 meter atau komponen ekor pesawat komersial. Anda tahu material komposit di dalamnya ringan dan kuat, tetapi ada satu musuh yang tidak terlihat: delaminasi. Kerusakan tersembunyi ini tidak menunjukkan gejala di permukaan hingga terlambat, mengancam keselamatan dan menyebabkan kerugian finansial yang sangat besar. Bagi teknisi NDT, insinyur material, dan QC inspector, menemukan delaminasi sebelum menjadi bencana adalah prioritas utama. Di sinilah NOVOTEST UT1M ultrasonic thickness gauge berperan sebagai solusi non-destruktif yang portabel, akurat, dan efisien. Alat ini mengubah inspeksi kompleks menjadi pengukuran ketebalan sederhana, memberikan data kuantitatif langsung untuk mendeteksi pemisahan antar lapisan komposit. Artikel ini akan memandu Anda langkah demi langkah dalam mendiagnosa delaminasi, mulai dari memahami akar masalah hingga menginterpretasi sinyal pada layar A-Scan, memastikan Anda dapat mengambil keputusan yang tepat sebelum insiden terjadi.

1. Masalah Umum di Industri Komposit
2. Penyebab Utama Delaminasi pada Material Komposit
3. Risiko Jika Delaminasi Tidak Segera Ditangani
4. Solusi yang Tersedia untuk Deteksi Delaminasi
5. Perbandingan Pendekatan Solusi Deteksi Delaminasi
6. Rekomendasi Solusi Paling Efektif: Ultrasonic Thickness Gauge NOVOTEST UT1M
7. Peran Alat Ukur Ketebalan Ultrasonik UT1M dalam Solusi Diagnosis Delaminasi
8. Persiapan Alat dan Kalibrasi
9. Prosedur Pengukuran pada Komponen Komposit
10. Interpretasi Hasil untuk Mendeteksi Delaminasi
11. Tips Meningkatkan Akurasi Diagnosa Delaminasi
12. Kesimpulan
13. FAQ
    1. Apakah NOVOTEST UT1M dapat mendeteksi delaminasi pada komposit yang memiliki lapisan coating atau cat?
    2. Berapa akurasi pengukuran ketebalan yang diberikan oleh UT1M?
    3. Apakah operator perlu memiliki sertifikasi khusus untuk menggunakan alat ini?
    4. Bagaimana cara membedakan delaminasi dengan cacat porositas pada layar A-Scan UT1M?
14. References

Masalah Umum di Industri Komposit

Material komposit telah merevolusi industri modern. Dari panel sayap pesawat Airbus A350, lambung kapal cepat, hingga bilah turbin angin lepas pantai, material ini dipilih karena rasio kekuatan-terhadap-bobot yang superior dan ketahanan korosi. Namun, keunggulan ini datang dengan kerentanan unik: delaminasi. Delaminasi adalah fenomena pemisahan antar lapisan laminasi yang secara drastis mengurangi integritas struktural komponen. Masalah utamanya adalah kerusakan ini nyaris mustahil dideteksi dengan mata telanjang atau inspeksi visual sederhana.

Bayangkan sebuah komposit laminasi 20 lapis; delaminasi bisa terjadi di lapisan ke-5 atau ke-15, tersembunyi di bawah permukaan yang tampak sempurna. Tanpa alat bantu, teknisi hanya bisa menduga-duga berdasarkan perubahan suara atau sedikit deformasi yang seringkali tidak signifikan. Bahayanya, kerusakan internal ini bersifat progresif. Di bawah beban operasional siklik, area delaminasi akan merambat diam-diam, menciptakan titik lemah yang semakin meluas. Pada titik tertentu, kekuatan tekan komposit bisa turun hingga 60-70% tanpa peringatan visual, menyebabkan kegagalan struktural mendadak yang berpotensi fatal. Inilah mengapa deteksi dini bukan sekadar opsional—melainkan keharusan mutlak.

Penyebab Utama Delaminasi pada Material Komposit

Memahami musuh berarti mengetahui asal-usulnya. Delaminasi pada komposit tidak muncul tanpa sebab. Berikut adalah faktor-faktor pemicu utama yang harus diwaspadai:

1. Benturan atau Impact (BVID): Istilah Barely Visible Impact Damage (BVID) menggambarkan situasi di mana benturan benda asing—seperti batu kerikil di landasan, hantaman alat saat perawatan, atau serpihan es pada turbin—menyebabkan kerusakan internal yang parah namun hanya meninggalkan jejak kecil di permukaan. Energi benturan menciptakan tegangan geser antar lapisan yang memisahkan ikatan resin.
2. Cacat Manufaktur: Proses produksi yang tidak sempurna adalah sumber utama. Void atau rongga udara yang terperangkap, distribusi resin yang tidak merata, atau curing dengan profil suhu dan tekanan yang salah dapat menciptakan titik awal delaminasi bahkan sebelum komponen beroperasi.
3. Siklus Termal dan Kelembaban: Komposit beroperasi di lingkungan ekstrem. Perbedaan koefisien ekspansi termal antara serat dan matriks resin menyebabkan tegangan internal setiap kali suhu berfluktuasi. Begitu pula, penyerapan kelembaban oleh resin dapat melemahkan ikatan kimia antar lapisan seiring waktu, terutama di lingkungan laut.
4. Kelelahan Material (Fatigue): Aplikasi berputar seperti bilah turbin angin atau rotor helikopter mengalami jutaan siklus beban. Beban siklik ini menginisiasi micro-cracking di dalam matriks resin yang kemudian menyatu menjadi delaminasi skala makro.
5. Kontaminasi Proses: Selama layup laminasi, kontaminasi dari minyak, debu, atau agen pelepas cetakan dapat mencegah adhesi sempurna antar lapisan. Ini adalah kesalahan proses yang seringkali tidak terdeteksi hingga inspeksi NDT dilakukan.

Risiko Jika Delaminasi Tidak Segera Ditangani

Konsekuensi dari deteksi yang terlambat jauh melampaui biaya perbaikan. Mari kita hitung dampaknya:

• Degradasi Mekanik Instan: Delaminasi secara langsung menyerang kekuatan tekan (compressive strength) dan kekuatan lentur (flexural strength) komposit. Material yang didesain untuk menahan beban tinggi tiba-tiba hanya mampu menopang fraksi dari spesifikasinya.
• Kegagalan Struktural Mendadak: Tidak seperti logam yang menunjukkan deformasi plastis sebelum patah, komposit cenderung gagal secara katastrofik. Delaminasi yang merambat dapat menyebabkan tekuk lokal (local buckling) dan keruntuhan total dalam hitungan detik.
• Kecelakaan Fatal: Dalam konteks penerbangan, delaminasi pada komponen penting seperti stabilizer atau panel sayap dapat menyebabkan hilangnya kendali pesawat. Pada bilah turbin angin, kegagalan dapat menyebabkan serpihan terlempar dengan kecepatan tinggi ke area permukiman.
• Eskalasi Biaya Perbaikan: Mendeteksi dan memperbaiki delaminasi kecil pada tahap awal mungkin hanya memerlukan injeksi resin sederhana. Namun, jika kerusakan merambat, biaya perbaikan bisa melonjak 10 hingga 50 kali lipat, belum termasuk biaya downtime operasional.
• Kerusakan Reputasi dan Tuntutan Hukum: Bagi produsen atau operator, insiden akibat delaminasi berarti investigasi regulator, tuntutan hukum miliaran rupiah, dan hilangnya kepercayaan konsumen yang sulit dipulihkan.

Solusi yang Tersedia untuk Deteksi Delaminasi

Beruntunglah, dunia Non-Destructive Testing (NDT) menawarkan beberapa senjata untuk memerangi delaminasi. Namun, setiap metode memiliki spektrum efektivitasnya sendiri.

Metode tapping atau coin tap adalah yang paling dasar: mengetuk permukaan dengan koin atau palu kecil dan mendengarkan perubahan suara. Suara nyaring menandakan ikatan baik, suara redup menandakan delaminasi. Sayangnya, metode ini sangat subjektif, bergantung pada pendengaran operator, dan tidak mampu mendeteksi delaminasi dalam atau kecil.

Infrared Thermography menawarkan pemindaian area luas dengan cepat. Dengan memberikan panas eksternal, kamera termal mendeteksi perbedaan laju pendinginan akibat adanya void atau delaminasi. Namun, metode ini memerlukan sumber pemanas yang seragam dan sensitivitasnya menurun pada material tebal atau di lingkungan dengan suhu tidak stabil.

Shearography menggunakan interferometri laser untuk memvisualisasikan deformasi out-of-plane saat komponen diberi beban minor. Hasilnya sangat presisi, tetapi peralatannya mahal, rumit, dan biasanya bersifat stasioner—tidak ideal untuk inspeksi lapangan yang cepat.

Radiografi X-ray mampu menembus dan mengungkap delaminasi, void, dan inklusi dengan jelas. Namun, bahaya radiasi mengharuskan zona eksklusi, izin khusus, dan pelatihan ketat. Portabilitas juga sangat terbatas.

Di antara semua itu, Ultrasonic Testing (UT) menggunakan alat ukur ketebalan menonjol sebagai solusi paling seimbang. Metode ini portabel, aman, dan—yang paling krusial—memberikan data kuantitatif. Anda tidak hanya mendengar suara redup; Anda melihat angka ketebalan dan bentuk gelombang. Alat seperti NOVOTEST UT1M mengubah gelombang suara frekuensi tinggi menjadi metrik yang dapat diukur, direkam, dan dianalisis. Ini adalah jembatan antara inspeksi subjektif dan diagnosis presisi.

Perbandingan Pendekatan Solusi Deteksi Delaminasi

Untuk memberikan gambaran objektif, mari kita bandingkan setiap metode berdasarkan parameter yang paling penting bagi teknisi lapangan dan pengambil keputusan.

Tabel 1. Perbandingan Metode NDT untuk Deteksi Delaminasi Komposit

Dari tabel di atas, jelas bahwa ultrasonic gauge memberikan kombinasi terbaik antara akurasi tinggi dan kegunaan praktis di lapangan. Tidak ada lagi dugaan; setiap pembacaan adalah data yang dapat dipertanggungjawabkan. NOVOTEST UT1M, dengan mode A-Scan-nya, naik satu tingkat dari sekadar alat ukur ketebalan menjadi alat diagnostik yang sesungguhnya.

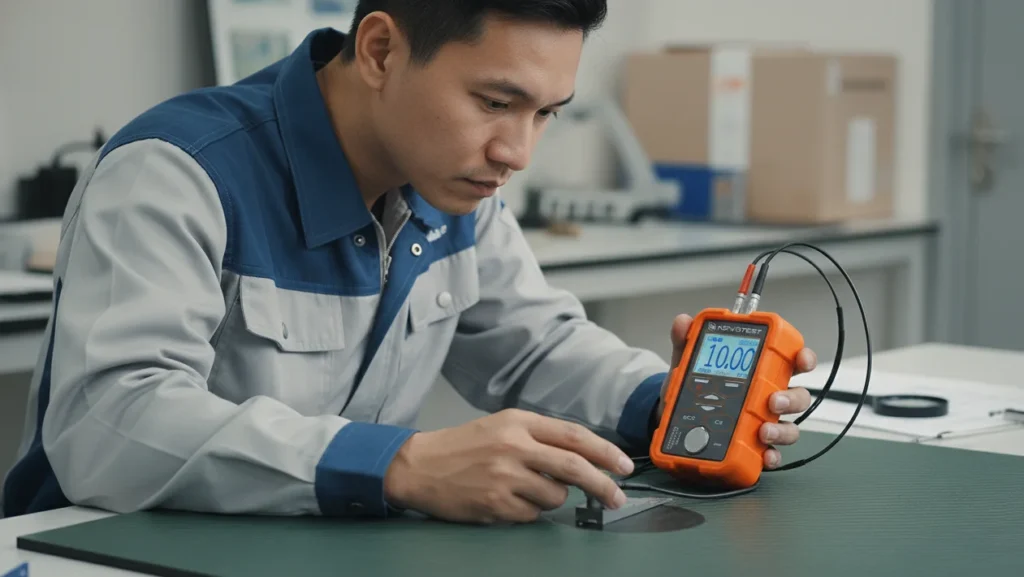

Rekomendasi Solusi Paling Efektif: Ultrasonic Thickness Gauge NOVOTEST UT1M

Ketika kita berbicara tentang mendeteksi delaminasi pada material komposit seperti CFRP, GFRP, atau panel sandwich honeycomb, NOVOTEST UT1M ultrasonic thickness gauge hadir sebagai solusi yang dirancang untuk menjawab tantangan tersebut.

Apa yang membuatnya istimewa? Pertama, rentang ukurnya yang luar biasa: 0,6 mm hingga 500 mm, mencakup komposit setipis skin pesawat hingga setebal struktur kapal. Dengan akurasi ±0,04 mm, Anda mendapatkan keyakinan bahwa setiap anomali ketebalan adalah cacat nyata, bukan noise instrumen.

Fitur paling vital untuk diagnosa delaminasi adalah mode A-Scan. Layar menampilkan representasi visual dari sinyal ultrasonik, di mana Anda bisa melihat puncak gema permukaan (interface echo) dan gema dasar (backwall echo). Di sinilah delaminasi mengungkapkan dirinya: kemunculan puncak di antara kedua gema utama tersebut adalah indikasi langsung adanya pemisahan lapisan.

Untuk komposit yang memiliki lapisan coating atau cat, mode Echo-Echo dan Thru-Coat adalah penyelamat. Mode ini secara cerdas mengabaikan ketebalan coating dan hanya mengukur substrat komposit di bawahnya, menghilangkan kesalahan perhitungan.

Dibangun untuk medan inspeksi yang keras, housing UT1M yang ergonomis memiliki rating perlindungan IP-65, tahan debu dan semprotan air. Baterai AA yang mudah diganti, data logger internal untuk menyimpan ribuan hasil ukur, dan kemampuan transfer ke PC memastikan dokumentasi dan analisis tren berjalan mulus.

Peran Alat Ukur Ketebalan Ultrasonik UT1M dalam Solusi Diagnosis Delaminasi

Setelah memahami keunggulan NOVOTEST UT1M, pertanyaan selanjutnya adalah: bagaimana menerjemahkan teknologi ini ke dalam prosedur standar operasi? Sesi berikutnya akan menjadi panduan teknis Anda. Kami akan menguraikan secara runut: mempersiapkan alat dan kalibrasi yang benar, prosedur pengukuran dengan pola scanning yang optimal, serta—yang paling penting—cara menginterpretasi angka dan sinyal A-Scan untuk membedakan antara material sehat dan area delaminasi. Dengan panduan ini, Anda tidak hanya membeli alat, tetapi menguasai metodologi diagnosa yang andal.

Persiapan Alat dan Kalibrasi

Sebelum probe menyentuh permukaan komposit, kesuksesan inspeksi ditentukan oleh persiapan yang teliti.

Pertama, pilih probe dengan frekuensi yang tepat. Untuk sebagian besar aplikasi komposit dengan ketebalan 1–50 mm, probe 5 MHz adalah pilihan ideal karena menawarkan keseimbangan antara resolusi dan penetrasi. Material yang lebih tipis (<1 mm) memerlukan frekuensi lebih tinggi, sementara laminasi tebal atau komposit dengan serat yang sangat atenuatif mungkin memerlukan probe 2,25 MHz.

Kedua, kalibrasi adalah ritual wajib. Gunakan blok kalibrasi standar yang terbuat dari material yang sama atau material referensi dengan ketebalan yang diketahui. Pada NOVOTEST UT1M, masuk ke menu kalibrasi dan lakukan dua penyesuaian kritis: velocity (kecepatan suara material) dan zero (koreksi waktu tunda probe). Tempelkan probe pada blok kalibrasi dengan couplant, biarkan alat membaca waktu tempuh pulsa, dan setel velocity hingga pembacaan digital cocok dengan ketebalan aktual blok.

Ketiga, pilih mode pengukuran yang sesuai. Jika komposit telanjang tanpa coating, mode single-echo (Pulse-Echo) sudah memadai. Jika ada lapisan cat atau gelcoat, aktifkan mode Echo-Echo atau Thru-Coat untuk mengukur hanya ketebalan substrat.

Terakhir, jangan lupakan couplant. Gunakan gel ultrasonik yang diformulasikan untuk komposit—biasanya berbasis air dengan viskositas rendah—untuk memastikan transfer energi suara maksimal tanpa merusak permukaan material.

Prosedur Pengukuran pada Komponen Komposit

Dengan alat yang sudah terkalibrasi, sekarang saatnya memetakan komponen. Delaminasi sering terlokalisir, sehingga scanning sistematis adalah kunci.

Mulailah dengan membersihkan permukaan dari debu, minyak, atau serpihan yang dapat mengganggu transmisi suara. Aplikasikan couplant secukupnya; lapisan tipis yang merata lebih baik daripada genangan tebal yang menciptakan bubble.

Gunakan pola scanning terstruktur. Untuk area kecil yang dicurigai, pola grid dengan jarak titik 5-10 mm memberikan resolusi tinggi. Untuk area luas seperti bilah turbin, lakukan sapuan zigzag perlahan sambil mengamati pembacaan digital secara kontinu. Di titik referensi yang diketahui sehat, catat nilai ketebalan normalnya sebagai baseline.

Saat scanning, waspadai dua fenomena pada UT1M:

1. Pembacaan digital yang tiba-tiba turun drastis atau menampilkan nilai setengah dari ketebalan baseline menandakan kemungkinan besar delaminasi.
2. Hilangnya pembacaan sama sekali menandakan diskontinuitas total yang menghalangi gelombang suara mencapai dinding belakang.

Manfaatkan layar A-Scan secara paralel. Pada area sehat, Anda akan melihat puncak interface echo di kiri layar, diikuti area kosong (material solid), lalu puncak backwall echo yang kuat. Begitu probe melewati batas delaminasi, pola ini berubah.

Interpretasi Hasil untuk Mendeteksi Delaminasi

Inilah tahap yang memisahkan operator dari diagnostisi. Layar A-Scan NOVOTEST UT1M adalah jendela Anda ke dalam struktur internal komposit, dan delaminasi memiliki tanda tangan yang khas.

Ciri utama delaminasi adalah terfragmentasinya sinyal:

• Pada komposit sehat, sinyal menunjukkan dua puncak dominan: echo permukaan (interface) dan echo dasar (backwall), dengan ruang kosong di antaranya. Nilai ketebalan yang ditampilkan adalah jarak antara kedua puncak ini.
• Pada area delaminasi, celah udara atau resin yang rusak menciptakan antarmuka akustik baru. Akibatnya, backwall echo menghilang atau melemah signifikan, dan muncul puncak baru di antara interface echo dan posisi di mana backwall seharusnya berada. Ini adalah “delamination echo.” UT1M mungkin akan membaca ketebalan hingga delaminasi tersebut, bukan ketebalan total komposit—sehingga nilai yang ditampilkan tiba-tiba mengecil.

Jika Anda menggunakan mode multi-echo, konfirmasi semakin jelas. Pada area sehat, alat mendeteksi beberapa gema pantulan bolak-balik. Dengan delaminasi, hanya gema pertama yang kuat tertangkap, dan gema berikutnya kacau atau hilang.

Untuk memetakan ukuran delaminasi, gunakan teknik half-value: temukan titik tengah sinyal yang melemah, kemudian telusuri batas area hingga sinyal backwall kembali normal. Catat koordinat setiap titik transisi. Fitur B-Scan (jika tersedia pada konfigurasi Anda) akan memvisualisasikan profil penampang akumulatif, menunjukkan “bayangan” geometris dari area yang terpisah.

Tips Meningkatkan Akurasi Diagnosa Delaminasi

Teknologi canggih hanya sebaik teknik yang mengoperasikannya. Pertajam kemampuan diagnosa Anda dengan tips berikut:

1. Optimalkan Kondisi Permukaan: Kekasaran permukaan komposit, terutama yang terpapar erosi atau memiliki peel ply, dapat menghamburkan suara dan menciptakan false call. Amplas ringan atau gunakan couplant yang lebih kental sebagai pengisi celah jika diizinkan.
2. Gunakan Couplant yang Tepat: Untuk komposit, pilih couplant dengan viskositas rendah yang dapat membasahi permukaan dengan sempurna tanpa penetrasi ke dalam laminasi. Hindari couplant berbasis minyak pada CFRP untuk kepentingan kompatibilitas reparasi di masa depan.
3. Kalibrasi Ulang Secara Berkala: Suhu lingkungan yang berubah selama inspeksi lapangan (misalnya dari pagi ke siang di lapangan turbin angin) dapat menggeser kecepatan suara material dan drift nol probe. Lakukan kalibrasi ulang setiap jam atau setiap kali Anda berganti probe.
4. Jangan Hanya Percaya Angka: Angka digital memang nyaman, tapi A-Scan tidak berbohong. Jika Anda melihat ketebalan 5,00 mm yang stabil tetapi A-Scan menunjukkan backwall echo yang anehnya rendah atau split, percayalah pada visual. Selidiki lebih lanjut.
5. Buat Peta C-Scan Manual: Saat melakukan grid scanning, catat pembacaan ketebalan di setiap titik koordinat pada kertas grafik atau langsung di software log UT1M. Plot kontur ketebalan akan mengungkap “zona delaminasi” sebagai cekungan topografi yang jelas.

Kesimpulan

Delaminasi mungkin tidak terlihat, tetapi tidak lagi tak terdeteksi. Di tangan teknisi yang terlatih, NOVOTEST UT1M ultrasonic thickness gauge mentransformasikan tugas inspeksi dari spekulasi menjadi sains presisi. Dengan memahami penyebab delaminasi—dari impact hingga fatigue—Anda dapat menargetkan area kritis. Dengan metode ultrasonic yang tepat, Anda menghindari jebakan subjektivitas coin tap atau kompleksitas radiografi. Alat ini menyediakan data kuantitatif, penegasan visual melalui A-Scan, dan portabilitas yang memadai untuk setiap tantangan lapangan.

Bagi para profesional di industri aerospace, marine, atau energi angin, berinvestasi pada NOVOTEST UT1M berarti berinvestasi pada keselamatan, keandalan komponen, dan ketenangan pikiran. Ini bukan sekadar alat ukur—ini adalah polis asuransi terhadap kegagalan struktural tak terduga.

Ketika Anda memutuskan untuk meningkatkan kapabilitas NDT, pastikan Anda mendapatkan instrumen asli dengan dukungan teknis yang andal. Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan NOVOTEST UT1M beserta aksesori dan konsultasi teknis untuk memastikan proses quality control Anda berjalan maksimal. Temukan solusi yang tepat untuk kebutuhan Anda—hubungi tim ahli kami dan dapatkan penawaran spesial yang akan memperkuat sistem inspeksi Anda hari ini.

FAQ

Apakah NOVOTEST UT1M dapat mendeteksi delaminasi pada komposit yang memiliki lapisan coating atau cat?

Ya, tentu. NOVOTEST UT1M dilengkapi mode Echo-Echo dan Thru-Coat yang dirancang khusus untuk mengabaikan ketebalan lapisan coating atau cat pada permukaan. Mode ini hanya mengukur waktu tempuh antara dua gema dasar berturut-turut, sehingga coating tidak dihitung. Anda akan mendapatkan ketebalan substrat komposit yang sebenarnya, dan delaminasi di bawah coating tetap terdeteksi melalui analisis sinyal A-Scan.

Berapa akurasi pengukuran ketebalan yang diberikan oleh UT1M?

NOVOTEST UT1M menawarkan akurasi tinggi hingga ±0,04 mm pada rentang pengukuran 0,6 hingga 500 mm. Tingkat akurasi ini dicapai dengan kalibrasi yang benar menggunakan blok referensi material yang sama. Untuk aplikasi komposit kritis di mana delaminasi mungkin hanya puluhan mikron, resolusi dan stabilitas ini sangat penting.

Apakah operator perlu memiliki sertifikasi khusus untuk menggunakan alat ini?

Untuk pengoperasian dasar UT1M sebagai thickness gauge, operator tidak diharuskan memiliki sertifikasi khusus, karena antarmuka alat yang intuitif. Namun, untuk interpretasi mendalam sinyal A-Scan guna mendiagnosa delaminasi, sangat disarankan operator memiliki pelatihan Ultrasonic Testing Level I atau II sesuai standar seperti SNT-TC-1A atau ISO 9712. Ini memastikan false call minimal dan akurasi diagnosa maksimal.

Bagaimana cara membedakan delaminasi dengan cacat porositas pada layar A-Scan UT1M?

Pada layar A-Scan, delaminasi biasanya menghasilkan satu atau dua puncak diskrit yang tajam di antara interface echo dan backwall echo, dan backwall echo seringkali menghilang atau sangat tereduksi. Sebaliknya, porositas (kumpulan void kecil) cenderung tidak menghasilkan puncak tunggal yang jelas; Anda akan melihat “rumput” (grass) atau noise acak di sepanjang sinyal antara kedua gema utama, tetapi backwall echo biasanya masih terdeteksi, meskipun mungkin amplitudonya lebih rendah.

Rekomendasi Alat Ukur

References

1. ASM International. (2001). Composites, Vol 21. ASM Handbook.
2. J. Summerscales. (1990). Non-Destructive Testing of Fibre-Reinforced Plastics Composites. Elsevier Applied Science.
3. Olympus IMS. (2021). Ultrasonic Testing of Composites: A Practical Guide.
4. NOVOTEST. (2024). NOVOTEST UT1M Ultrasonic Thickness Gauge Technical Datasheet. NOVOTEST Official Documentation.
5. ASTM E2580-17. (2017). Standard Practice for Ultrasonic Testing of Flat Panel Composites and Sandwich Core Materials Used in Aerospace Applications. ASTM International.
