PCE-VE 1500-60500: Videoscope 6 mm untuk Inspeksi Internal Komponen Otomotif dan Pipa Tanpa Bongkar Besar

Di bengkel mesin, lini produksi komponen otomotif, sampai area maintenance pabrik, banyak masalah kritis justru muncul di area yang tidak terlihat: bagian dalam manifold, ruang bakar, rumah bearing, jalur pipa, cavity pada casting, atau celah sempit di balik panel. Ketika inspeksi hanya mengandalkan “feeling”, lampu senter, atau bongkar pasang yang berulang, risiko salah diagnosa meningkat. Dampaknya bukan cuma downtime lebih lama, tetapi juga potensi rework, scrap, dan kegagalan fungsi komponen di lapangan.

Pada sistem perpipaan dan peralatan proses, tantangannya mirip: korosi internal, deposit, retak halus, atau kerusakan las sering berkembang tanpa tanda jelas dari luar. Jika inspeksi visual tidak dilakukan secara memadai, konsekuensinya bisa berupa kebocoran, penurunan integritas, sampai insiden keselamatan. Praktik inspeksi teknik di sistem perpipaan juga menempatkan pemeriksaan visual sebagai elemen penting baik saat on-stream maupun off-stream, sebelum atau bersama metode uji tak merusak lain.

Kebutuhan di lapangan jadi jelas: inspeksi harus cepat, detail, bisa menjangkau area sempit dan panjang, serta menghasilkan dokumentasi yang rapi untuk QC, audit, atau keputusan perbaikan. Di sinilah perangkat remote visual inspection seperti PCE-VE 1500-60500 menjadi relevan.

Deskripsi Singkat PCE-VE 1500-60500

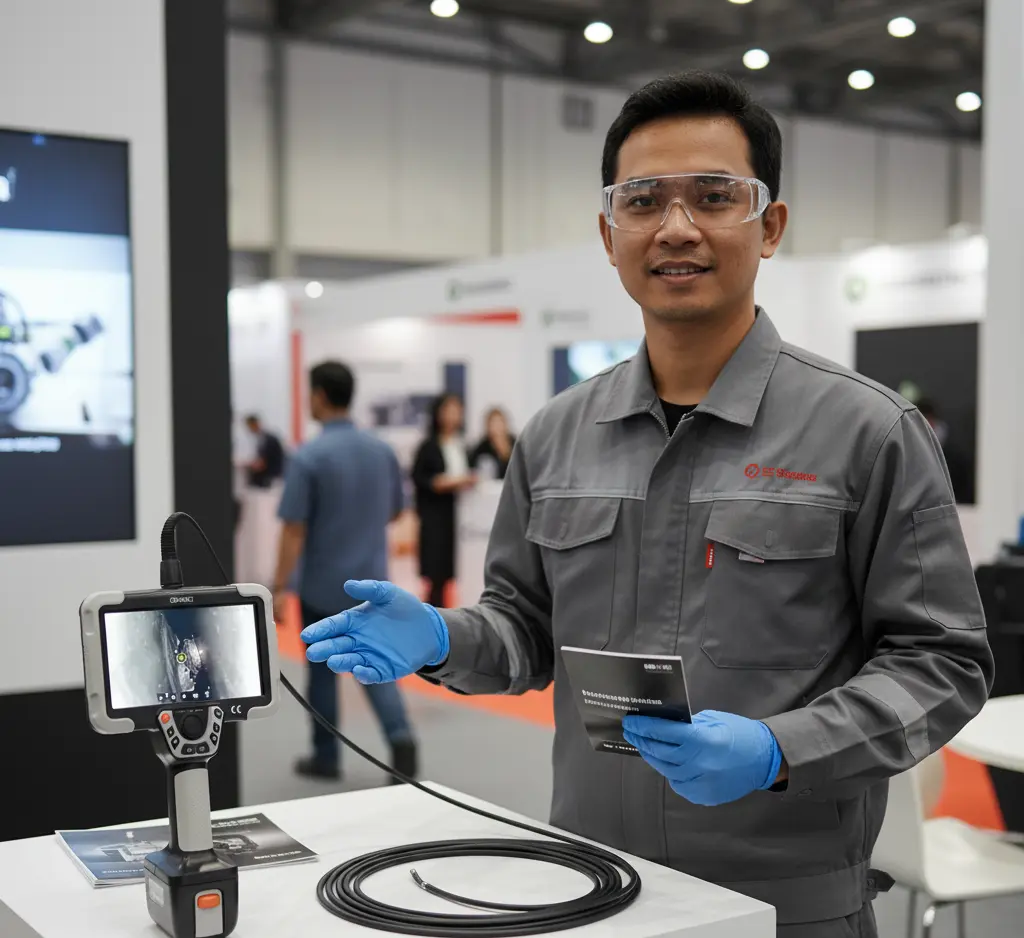

PCE-VE 1500-60500 adalah videoscope/industrial borescope untuk inspeksi visual area sulit dijangkau, menggunakan kamera diameter kecil 6 mm dengan kabel 5 meter dan kepala kamera bermotor (articulating) yang dapat dikendalikan via joystick. Perangkat ini cocok untuk inspeksi internal pipa, bejana, komponen mesin, dan cavity pada perakitan otomotif.

Keunggulan praktisnya ada pada kombinasi layar sentuh 7 inci beresolusi tinggi, sudut pandang lebar, pencahayaan LED kuat, serta fitur dokumentasi di tempat: penandaan, anotasi, hingga pembuatan report PDF langsung dari perangkat. Ini membantu tim QC dan maintenance mempercepat keputusan: lanjut produksi, rework, atau shutdown terencana.

Dari sisi ketahanan, kabel kamera berproteksi IP67 sehingga dapat digunakan pada kondisi berat dan dapat terendam air, air asin, atau oli hingga 30 menit selama inspeksi, sesuai karakter penggunaan inspeksi lapangan.

Fungsi & Kegunaan Produk

Pertanyaan yang paling sering muncul di tim engineering: “Bisa dipakai buat apa saja, selain lihat-lihat?” Untuk PCE-VE 1500-60500, jawabannya cukup luas karena perangkat ini memang dibuat untuk inspeksi internal dengan dokumentasi yang kuat.

Jenis inspeksi/pengukuran yang didukung

• Inspeksi visual detail pada area sempit dan panjang (kabel 5 m, kamera 6 mm).

• Identifikasi indikasi kerusakan: retak halus, porositas, spatter las, pitting korosi, deposit, sisa machining, atau benda asing.

• Dokumentasi foto dan video untuk traceability (format JPG untuk foto dan MP4 untuk video).

• Pembuatan laporan inspeksi berbasis gambar dalam format PDF langsung dari alat (report function).

Kondisi penggunaan yang umum

• Inspeksi pipa, vessel, atau housing mesin dengan akses terbatas.

• Lingkungan lembap/berminyak, termasuk kemungkinan kabel terpapar air/oli selama inspeksi (kelas proteksi kabel IP67, termasuk kemampuan perendaman terbatas).

• Inspeksi di lapangan saat keputusan harus cepat: kondisi “boleh jalan” vs “perlu tindakan”.

Masalah yang diselesaikan di lapangan

• Mengurangi bongkar pasang yang tidak perlu saat troubleshooting mesin otomotif (hemat waktu dan risiko human error).

• Mempercepat verifikasi kondisi internal pipa/vessel sebelum shutdown besar.

• Menstandarkan bukti inspeksi untuk QC dan audit, bukan sekadar opini teknisi.

Contoh aplikasi yang sering relevan:

• Inspeksi internal intake/exhaust manifold, ruang bakar, atau port mesin untuk melihat deposit, scoring, atau foreign object damage.

• Pemeriksaan kualitas permukaan internal casting, cavity hasil machining, atau area perakitan yang tertutup.

• Inspeksi kondisi internal pipa proses: indikasi korosi, deposit, atau cacat sambungan.

Bidang / Industri Pengguna

• Industri otomotif (manufacturing, engine workshop, remanufacturing)

• Manufaktur & fabrikasi (machining, casting, welding QA)

• Oil & gas, petrokimia, dan utilitas proses (piping & vessel inspection)

• Pembangkit listrik dan industri energi

• Maintenance & inspection (plant reliability, turnaround support)

• Aerospace dan heavy equipment (engine/gearbox inspection)

• Quality control dan incoming inspection (verifikasi kondisi internal)

Keunggulan / Highlights

• Kamera diameter kecil 6 mm dengan kabel 5 m: masuk ke jalur sempit dan tetap menjangkau area panjang.

• Kepala kamera bermotor 4-arah 360° (articulation) dikendalikan joystick: lebih presisi untuk “mencari sudut” tanpa memutar seluruh kabel.

• Sudut pandang kamera 120° dan fokus 10–100 mm: membantu menangkap area lebih luas sekaligus tetap detail pada jarak kerja umum.

• Pencahayaan LED dapat disetel bertahap, mendukung inspeksi permukaan gelap/berminyak.

• Layar sentuh 7 inci (1920 × 1200): inspeksi dan review gambar lebih nyaman di lapangan.

• Fitur anotasi/penandaan dan pembuatan report PDF di perangkat: mengurangi pekerjaan dokumentasi ulang setelah inspeksi.

• Penyimpanan fleksibel: internal + SD card/USB, plus konektivitas (mini HDMI, USB, Wi-Fi) untuk transfer data.

• Kabel kamera berproteksi IP67: mendukung kerja pada kondisi berat dan paparan cairan saat inspeksi.

Perbandingan & Posisi Produk

Dalam praktik inspeksi, ada dua pendekatan klasik: metode konvensional (bongkar/akses langsung) dan metode remote visual inspection (RVI) menggunakan videoscope. RVI tidak menggantikan seluruh metode NDT, tetapi sering menjadi langkah awal yang paling ekonomis untuk mengarahkan keputusan: apakah perlu lanjut ke UT/RT/PT/MT, atau cukup pembersihan/perbaikan lokal.

Berikut gambaran posisi PCE-VE 1500-60500 dibanding cara konvensional:

Posisinya di kategori alat sejenis:

• Termasuk videoscope industri kelas portable dengan articulating head bermotor.

• Menonjol untuk aplikasi yang butuh kabel panjang (5 m) dan diameter kecil (6 mm), tetapi tetap mengutamakan dokumentasi dan pelaporan di tempat.

Spesifikasi Teknis

Berikut spesifikasi teknis utama PCE-VE 1500-60500 yang paling sering jadi pertimbangan teknisi dan decision maker.

Tata Cara Pemakaian

Ringkasnya, alur kerja yang aman dan rapi untuk inspeksi lapangan bisa mengikuti langkah berikut.

1. Persiapan alat
   Keluarkan unit dari case, pastikan kabel probe dan lensa kamera bersih serta tidak tertekuk berlebihan.

2. Pemeriksaan awal dan pemasangan
   Cek kondisi fisik perangkat, hubungkan handle/komponen sesuai rakitan, luruskan insertion tube, dan posisikan arah probe ke 0°.

3. Nyalakan perangkat
   Tekan tombol power sekitar 3 detik sampai perangkat boot.

4. Set pencahayaan dan parameter tampilan
   Atur brightness LED sesuai kondisi permukaan inspeksi (area gelap, berkilau, berminyak).

5. Proses inspeksi
   Masukkan probe perlahan ke area yang diperiksa, kendalikan arah pandang dengan joystick (articulation) untuk mengejar detail di sudut tertentu.

6. Dokumentasi temuan
   Ambil foto (short press) atau rekam video (long press). Gunakan fitur anotasi/penandaan bila diperlukan agar temuan mudah dipahami tim lain.

7. Penutupan dan penyimpanan
   Luruskan kembali probe sebelum menarik keluar, matikan perangkat, simpan kabel dengan rapi di case untuk mencegah fatigue pada selubung kabel.

Catatan penting:

• Hindari bending berlebihan, menarik, memuntir, atau menggulung kabel terlalu ketat karena bisa mempercepat kerusakan kabel.

• Jangan gunakan untuk inspeksi objek bertegangan listrik atau equipment yang sedang bergerak.

Cara Kerja / Metode Pengukuran

PCE-VE 1500-60500 bekerja dengan prinsip remote visual inspection: sensor kamera di ujung probe menangkap citra, LED di sekitar lensa memberi pencahayaan, lalu gambar ditampilkan real-time di layar. Kombinasi FOV lebar (120°) dan fokus kerja (10–100 mm) membantu inspeksi permukaan internal tanpa harus “menempelkan” kamera terlalu dekat.

Nilai tambah utamanya ada pada kontrol arah pandang. Kepala kamera yang bermotor dapat bergerak 4 arah (atas-bawah-kiri-kanan) dan mampu articulation 360°, sehingga teknisi bisa memindai dinding pipa atau sudut cavity secara sistematis. Untuk pekerjaan diagnosis, fitur zoom digital hingga 8× membantu mengonfirmasi detail kecil (misalnya tepi retak atau pitting awal) sebelum memutuskan langkah lanjutan.

Selain itu, perangkat menyediakan workflow dokumentasi: foto/video tersimpan, bisa diberi tanda, lalu disusun menjadi laporan PDF. Ini penting saat inspeksi menjadi bagian dari quality system (misalnya lot acceptance, maintenance record, atau investigasi kegagalan).

Kelengkapan Produk

Isi paket (umum) mencakup komponen yang memang dibutuhkan agar alat siap dipakai di lapangan.

• Unit videoscope PCE-VE 1500-60500

• Case kokoh beroda (rolling case)

• 2 baterai rechargeable 7,4 V 6400 mAh (dapat dilepas/pasang)

• Charger USB-C (hingga 65 W) dan kabel USB-C

• Kartu memori SD 64 GB dan card reader

• Kabel HDMI untuk transfer/display

• Shoulder strap

• Dokumentasi/manual

Manfaat bagi Pengguna

Dari sudut pandang engineer/QC, manfaat yang terasa bukan sekadar “bisa melihat”, tetapi dampaknya pada waktu, kualitas keputusan, dan konsistensi bukti inspeksi.

• Efisiensi kerja
  Mengurangi bongkar pasang dan mempercepat troubleshooting karena inspeksi bisa dilakukan dari port kecil.

• Peningkatan kualitas keputusan
  Gambar lebih jelas (layar 7 inci resolusi tinggi) dan arah pandang bisa dikendalikan presisi, sehingga temuan lebih dapat dipertanggungjawabkan.

• Penghematan biaya
  Mengurangi jam kerja downtime, risiko kerusakan akibat pembongkaran, dan potensi scrap karena keputusan yang terlambat.

• Pengurangan kesalahan dan miskomunikasi
  Foto/video + anotasi + report PDF membantu menyamakan persepsi antara teknisi lapangan, QC, dan manajer maintenance.

• Traceability untuk audit dan compliance
  Dokumentasi temuan lebih rapi, mudah ditelusuri, dan bisa menjadi input untuk program inspeksi berbasis risiko.

FAQ

1) Untuk apa alat ini digunakan?

Untuk inspeksi visual area sulit dijangkau seperti bagian dalam pipa, bejana, komponen mesin, atau cavity sempit pada perakitan, sambil merekam bukti foto dan video.

2) Apakah inspeksinya merusak material?

Tidak. Ini metode inspeksi visual jarak jauh (remote visual inspection) sehingga tidak merusak objek, selama probe digunakan dengan benar dan tidak dipaksa pada radius tekuk yang berlebihan.

3) Bisa digunakan untuk material apa saja?

Umumnya bisa untuk berbagai material (logam, plastik, komposit) selama ada akses masuk untuk probe 6 mm dan kondisi lingkungan sesuai batas operasi alat.

4) Apakah perlu kalibrasi?

Untuk fungsi inspeksi visual, fokusnya adalah kualitas gambar dan dokumentasi. Jika menggunakan fitur pengukuran opsional pada seri ini, ikuti prosedur pengaturan dan verifikasi sesuai kebutuhan internal QC.

5) Siapa yang cocok menggunakan alat ini?

Teknisi maintenance, QC inspector, engineer produksi, tim reliability/inspection, serta decision maker yang membutuhkan bukti visual cepat untuk menentukan tindakan perbaikan atau kelayakan operasi.
