Cara Mengukur Gaya Tarik Lepas (Pull-Out Force) Konektor dan Komponen Rakitan dengan PCE-DFG 1K X

Apa Itu Pull-Out Force?

Pull-out force atau gaya tarik lepas adalah gaya yang dibutuhkan untuk menarik suatu komponen hingga bergeser, tercabut, atau terlepas dari pasangannya. Dalam pengujian konektor, benda uji dapat berupa terminal yang terpasang pada housing, konektor pada kabel, klip, pengunci, snap-fit, komponen press-fit ringan, atau bagian rakitan lain yang mempunyai batas gaya tarik tertentu.

Nilai yang paling sering diperhatikan adalah peak force, yaitu gaya tertinggi sebelum komponen terlepas atau mengalami kegagalan. Namun, angka puncak saja belum menjelaskan seluruh kondisi. Operator juga perlu mencatat bentuk kegagalan, misalnya terminal tercabut, kabel putus, housing retak, clamp tergelincir, atau komponen berubah bentuk.

Istilah pull-out force berbeda dari uji tarik material. Pengujian ini berfokus pada kekuatan pemasangan atau rakitan, bukan menentukan sifat material seperti tegangan tarik, regangan, elongasi, atau modulus elastisitas. Pengujian sifat material umumnya membutuhkan universal testing machine dan metode standar yang berbeda.

Mengapa Pull-Out Force Konektor dan Komponen Rakitan Perlu Diukur?

Sambungan yang terlihat baik belum tentu mempunyai kekuatan yang konsisten. Variasi proses crimping, toleransi dimensi, bahan, pemasangan, adhesive, kondisi alat produksi, atau keterampilan operator dapat membuat kekuatan tarik antarproduk berbeda.

Pengukuran pull-out force membantu perusahaan untuk:

• menentukan apakah komponen memenuhi batas minimum gaya tarik;
• membandingkan hasil antarproduk, antaroperator, atau antarbatch;
• mendeteksi proses pemasangan yang tidak konsisten;
• memeriksa perubahan setelah modifikasi desain atau material;
• mendokumentasikan hasil inspeksi quality control;
• menganalisis penyebab komponen mudah terlepas;
• memantau kestabilan proses produksi dari waktu ke waktu.

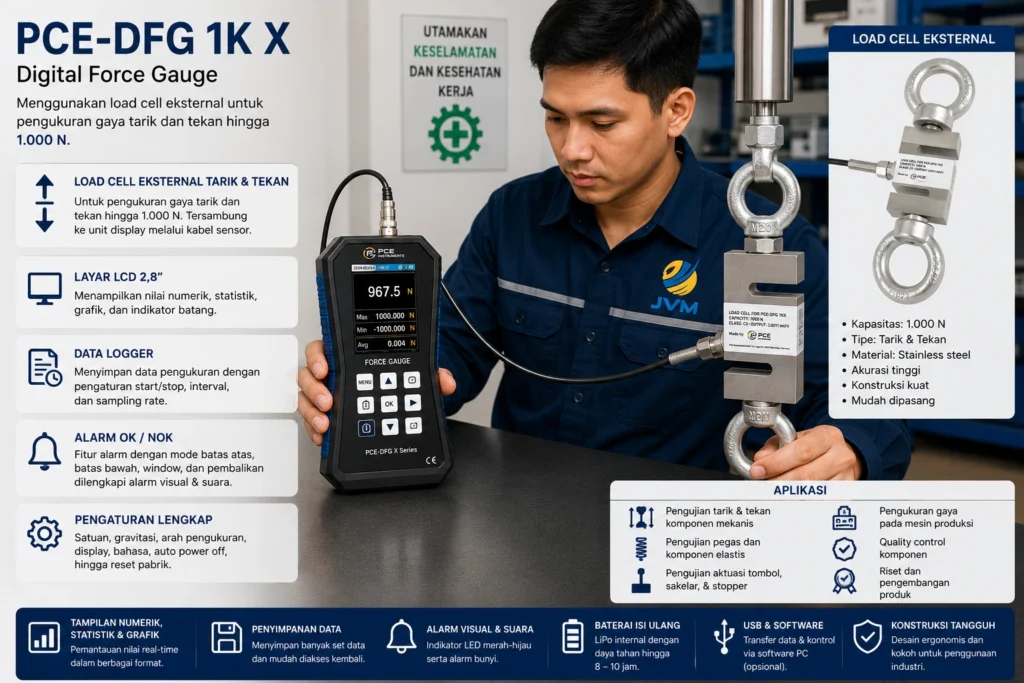

Apa Itu Digital Force Gauge PCE-DFG 1K X?

PCE-DFG 1K X adalah digital force gauge dengan load cell eksternal untuk mengukur gaya tarik dan tekan hingga 1.000 N. Produsen menyebut penggunaannya untuk laboratorium pengujian, penentuan gaya tarik lepas, pengukuran gaya aktuasi tombol atau switch, serta berbagai pengujian tarik dan tekan.

Load cell eksternal dilengkapi sambungan berulir M10 × 1,5. Eyebolt, hook, clamp, atau fixture lain dapat dipasang sesuai bentuk benda uji. Paket standar mencakup dua eyebolt M10, sedangkan clamp dan perangkat penjepit tertentu merupakan aksesori terpisah.

Unit display mempunyai layar LCD 2,8 inci dengan tampilan numerik, statistik, grafik, dan indikator batang. Memori internal 32 GB dapat digunakan untuk menyimpan sekitar 30 juta titik pengukuran. Antarmuka USB-C mendukung pengukuran secara online dan pembacaan memori melalui software PC.

Load cell memiliki kelas perlindungan IP67, sedangkan unit display mempunyai kelas perlindungan IP52. Perbedaan ini penting: load cell lebih terlindungi untuk lingkungan industri, tetapi unit utama tetap harus dijaga dari air, debu, dan kondisi yang melampaui kelas perlindungannya.

Komponen Apa yang Dapat Diuji?

PCE-DFG 1K X dapat dipertimbangkan untuk komponen yang gaya tarik atau tekannya tidak melebihi 1.000 N dan dapat dipasang dengan fixture yang sesuai. Contoh penerapan yang memungkinkan meliputi:

• terminal kabel yang dipasang pada housing konektor;
• konektor atau fitting kecil yang perlu ditarik lepas;
• klip, latch, pengunci, dan mekanisme snap-fit;
• komponen press-fit ringan;
• komponen rakitan yang direkatkan atau dipasang secara mekanis;
• pegas dan mekanisme dengan gaya tarik atau tekan tertentu;
• tombol, switch, tuas, atau aktuator mekanis;
• komponen quality control yang mempunyai batas gaya minimum dan maksimum.

Daftar tersebut merupakan contoh berdasarkan fungsi alat, bukan jaminan bahwa semua bentuk konektor atau rakitan dapat diuji dengan konfigurasi yang sama. Kesesuaian harus dinilai dari gaya maksimum, bentuk benda uji, fixture, arah pembebanan, ruang pemasangan, serta prosedur keselamatan.

Kapan Alat Ini Tidak Sesuai?

PCE-DFG 1K X tidak tepat untuk uji tarik baja struktural, sambungan las, baut berkapasitas besar, atau material yang membutuhkan gaya di atas 1.000 N. Alat ini juga tidak menggantikan universal testing machine apabila metode pengujian membutuhkan kontrol kecepatan presisi, pengukuran perpindahan, regangan, atau parameter material lainnya.

Peralatan dan Fixture yang Diperlukan

Pengujian pull-out force membutuhkan lebih dari sekadar force gauge. Susunan pengujian harus mampu menahan benda uji tanpa bergeser dan menariknya pada arah yang benar.

• PCE-DFG 1K X: unit display dan load cell eksternal.
• Eyebolt, hook, atau clamp: disesuaikan dengan bagian yang ditarik.
• Fixture penahan: menahan housing atau bagian tetap dari rakitan.
• Test stand: disarankan ketika dibutuhkan tarikan yang lebih lurus dan kecepatan lebih konsisten.
• Benda uji: disiapkan dengan kondisi dan panjang pemasangan yang seragam.
• Prosedur pengujian: memuat batas gaya, kecepatan, jumlah sampel, dan bentuk kegagalan yang diterima.

Pemilihan clamp sangat menentukan. Clamp yang terlalu longgar dapat tergelincir, sedangkan clamp yang terlalu kuat dapat merusak kabel atau komponen sebelum sambungan sebenarnya diuji. Fixture juga harus cukup kaku agar tidak melentur secara berlebihan selama tarikan.

Cara Mengukur Pull-Out Force dengan PCE-DFG 1K X

1. Tentukan Kriteria Pengujian

   Tentukan komponen yang diuji, arah tarikan, batas minimum atau maksimum, jumlah sampel, kecepatan pengujian, satuan, dan bentuk kegagalan yang harus dicatat. Tanpa prosedur yang konsisten, hasil antar-sampel sulit dibandingkan.

2. Periksa Kapasitas Alat

   Pastikan gaya yang diperkirakan tidak melebihi rentang 1.000 N. Manual mencantumkan safe overload sebesar 150% FS, tetapi nilai tersebut bukan rentang kerja normal dan tidak boleh digunakan sebagai target pengujian.

3. Pasang Load Cell dan Fixture

   Pasang load cell pada test stand atau konstruksi yang stabil. Gunakan sambungan M10 × 1,5 dan aksesori yang sesuai. Pastikan semua sambungan mekanis terkunci dan tidak mempunyai kelonggaran berlebihan.

4. Jepit Benda Uji

   Tahan housing atau bagian tetap menggunakan fixture. Jepit kabel, terminal, atau bagian yang akan ditarik menggunakan clamp yang sesuai. Hindari penjepitan pada area yang dapat memotong, merusak, atau mengubah kegagalan benda uji.

5. Sejajarkan Arah Tarikan

   Posisi load cell, clamp, dan benda uji harus berada pada satu sumbu. Tarikan miring menghasilkan side load dan dapat membuat hasil lebih rendah, lebih tinggi, atau tidak konsisten.

6. Hubungkan Sensor dan Nyalakan Alat

   Hubungkan measuring cell ke unit display menggunakan kabel pengujian, lalu kunci konektornya. Periksa kondisi kabel dan hindari bagian yang terjepit atau menerima tarikan selama pengujian.

7. Pilih Satuan dan Arah Pengukuran

   Gunakan newton sebagai satuan utama apabila prosedur menggunakan sistem SI. Atur arah tarik sebagai arah pengukuran positif agar grafik dan nilai mudah dibaca.

8. Lakukan Zeroing

   Pastikan benda uji belum menerima tarikan, kemudian tekan fungsi zero. Apabila terdapat pre-load yang memang ditentukan prosedur, terapkan secara konsisten pada setiap sampel.

9. Atur Sampling Rate dan Data Logger

   Pilih sampling rate sesuai kecepatan kejadian. Aktifkan data logger apabila grafik atau riwayat gaya diperlukan untuk laporan. Alat mendukung laju pengukuran dan pencatatan dari 1 sampai 7.200 Hz.

10. Atur Alarm Batas

    Alarm optik dan akustik dapat digunakan untuk membantu menunjukkan hasil di atas, di bawah, di dalam, atau di luar batas yang ditentukan. Alarm membantu screening, tetapi keputusan akhir tetap mengikuti prosedur QC.

11. Lakukan Tarikan Secara Terkendali

    Tarik benda uji dengan arah dan kecepatan yang konsisten. Penggunaan test stand biasanya menghasilkan gerakan yang lebih stabil daripada tarikan manual. Hindari hentakan karena dapat menciptakan nilai puncak yang tidak mewakili kekuatan sambungan sebenarnya.

12. Catat Peak Force dan Bentuk Kegagalan

    Setelah komponen terlepas atau batas pengujian tercapai, catat nilai puncak, identitas sampel, tanggal, operator, kondisi pengujian, dan bentuk kegagalan. Dokumentasi ini diperlukan agar hasil dapat ditelusuri.

13. Ulangi dengan Sampel Lain

    Satu sampel tidak cukup untuk menilai konsistensi proses. Uji jumlah sampel sesuai prosedur, kemudian bandingkan nilai minimum, maksimum, rata-rata, dan pola kegagalannya.

Bagaimana Cara Membaca Hasil Pull-Out Test?

Nilai tertinggi sebelum komponen terlepas disebut peak force. Nilai tersebut dibandingkan dengan spesifikasi penerimaan. Sebagai contoh, apabila prosedur menetapkan gaya tarik minimum 250 N, hasil di bawah 250 N dapat dikategorikan tidak memenuhi syarat. Angka ini hanya contoh; jangan digunakan sebagai standar untuk konektor tertentu.

Jangan Hanya Melihat Angka Puncak

Catat juga bentuk kegagalan berikut:

• terminal tercabut dari housing;
• kabel terlepas dari terminal;
• kabel putus sebelum sambungan lepas;
• housing retak atau berubah bentuk;
• clamp tergelincir;
• fixture bergerak atau melentur.

Clamp yang tergelincir atau fixture yang bergerak membuat hasil tidak valid karena nilai tersebut tidak menggambarkan kekuatan sambungan sebenarnya. Sebaliknya, kabel yang putus sebelum terminal tercabut menunjukkan bahwa bagian terlemah berada pada kabel atau area penjepitan, bukan selalu pada sambungan yang ingin dievaluasi.

Gunakan Data Statistik

Tampilan statistik alat dapat menunjukkan nilai minimum, maksimum, dan rata-rata pengukuran. Untuk evaluasi proses, hasil sebaiknya dikelompokkan berdasarkan tipe komponen, lot material, mesin, operator, dan kondisi pengujian. Perbandingan hanya valid apabila metode pengujian dibuat konsisten.

Mengapa Sampling Rate Penting?

Sampling rate menunjukkan seberapa sering alat mengambil data setiap detik. PCE-DFG 1K X dapat diatur dari 1 hingga 7.200 Hz. Pengujian dengan perubahan gaya lambat tidak selalu membutuhkan sampling rate maksimum. Sebaliknya, pelepasan yang terjadi sangat cepat dapat membutuhkan laju lebih tinggi agar nilai puncaknya tidak terlewat.

Sampling rate yang tinggi menghasilkan data lebih rapat, tetapi juga meningkatkan ukuran data. Gunakan pengaturan yang sesuai dengan kecepatan pengujian dan kebutuhan analisis. Untuk pengujian rutin, lakukan studi awal untuk menentukan sampling rate yang mampu menangkap peak force secara konsisten tanpa menghasilkan data yang tidak diperlukan.

Spesifikasi Teknis PCE-DFG 1K X

Kesalahan yang Membuat Hasil Pull-Out Test Tidak Konsisten

1. Tarikan tidak lurus. Side load dapat mengubah pembacaan dan membebani load cell secara tidak tepat.
2. Clamp tergelincir. Nilai yang tercatat tidak mewakili kekuatan sambungan apabila benda uji bergeser.
3. Kecepatan berbeda antar-sampel. Perbedaan kecepatan dapat menghasilkan nilai dan pola kegagalan yang berbeda.
4. Fixture melentur. Defleksi berlebihan mengurangi pengulangan dan dapat mengubah arah gaya.
5. Tidak melakukan zeroing. Offset awal membuat seluruh hasil bergeser.
6. Sampling rate terlalu rendah. Peak force yang berlangsung singkat dapat tidak tertangkap.
7. Melebihi rentang 1.000 N. Overload dapat merusak sensor dan membuat hasil berikutnya tidak dapat dipercaya.
8. Tidak mencatat bentuk kegagalan. Angka yang sama dapat berasal dari mekanisme kegagalan yang berbeda.
9. Membandingkan metode yang berbeda. Hasil tidak dapat dibandingkan apabila fixture, panjang benda uji, kecepatan, pre-load, dan arah tarikan berubah.

Kelebihan dan Keterbatasan PCE-DFG 1K X

Kelebihan

• Mengukur gaya tarik dan tekan sampai 1.000 N.
• Load cell eksternal memudahkan integrasi dengan fixture atau test stand.
• Ulir M10 × 1,5 mendukung pemasangan eyebolt, hook, dan perangkat khusus.
• Sampling rate dapat diatur hingga 7.200 Hz.
• Memori 32 GB mendukung pencatatan data dalam jumlah besar.
• Tampilan numerik, statistik, grafik, dan indikator batang.
• Alarm optik dan akustik membantu pemeriksaan batas.
• Load cell mempunyai perlindungan IP67.
• Load cell dapat diganti dengan model lain melalui pengaturan sensitivitas mV/V.

Keterbatasan

• Kapasitas maksimum hanya 1.000 N.
• Fixture dan clamp tertentu perlu dibeli atau dibuat terpisah.
• Alat mengukur gaya, bukan otomatis mengontrol kecepatan atau perpindahan.
• Repeatability pengujian manual dapat lebih rendah dibandingkan test stand terkontrol.
• Tidak ditujukan untuk uji tarik baja struktural atau material berkapasitas besar.
• Basis spesifikasi akurasi perlu dikonfirmasi karena terdapat perbedaan antara halaman produk dan manual.

Pertanyaan yang Sering Diajukan

Perlu Mengukur Pull-Out Force Konektor atau Komponen Rakitan?

Siapkan informasi mengenai gaya maksimum, bentuk konektor, fixture, arah
tarikan, kecepatan pengujian, jumlah sampel, dan kebutuhan sertifikat
kalibrasi. Data tersebut membantu menentukan apakah PCE-DFG 1K X sesuai
untuk metode pengujian Anda.

Konsultasikan PCE-DFG 1K X

Kesimpulan

Pull-out test membantu quality control mengubah penilaian “kuat” atau “mudah lepas” menjadi data gaya yang dapat dibandingkan. PCE-DFG 1K X menyediakan pengukuran tarik dan tekan hingga 1.000 N, load cell eksternal, sampling rate sampai 7.200 Hz, data logger 32 GB, alarm batas, serta tampilan grafik.

Keandalan hasil tetap ditentukan oleh metode pengujian. Fixture harus kaku, clamp tidak boleh tergelincir, tarikan harus lurus, kecepatan perlu dibuat konsisten, dan bentuk kegagalan harus dicatat. Untuk proses yang memerlukan kontrol gerak atau parameter material yang lebih lengkap, force gauge perlu dipadukan dengan test stand yang sesuai atau diganti dengan sistem pengujian material khusus.
