Hardness Tester NOVOTEST TU3 (Lab): Metode Deteksi Quench Crack Landing Gear

Kegagalan struktural pada landing gear pesawat merupakan mimpi buruk bagi setiap insinyur penerbangan. Bukan hanya karena biaya penggantiannya yang sangat mahal, melainkan karena potensi bencana yang dapat ditimbulkannya. Di antara sekian banyak modus kegagalan, quench crack hadir sebagai ancaman senyap yang sering kali baru terdeteksi setelah nyaris mustahil diperbaiki. Retakan mikro yang terbentuk selama proses pengerasan baja ini mampu berkembang menjadi fraktur total di bawah beban dinamis saat lepas landas dan mendarat. Metode deteksi quench crack landing gear secara konvensional seringkali terlambat, hanya menemukan retakan yang sudah terbuka di permukaan. Namun, pendekatan modern melalui pemetaan kekerasan atau hardness mapping menawarkan solusi preventif. Perangkat seperti Hardness Tester NOVOTEST TU3 (Lab) berteknologi Ultrasonic Contact Impedance (UCI) kini memungkinkan teknisi laboratorium mengidentifikasi anomali kekerasan yang menjadi prekursor retakan, sebelum insiden fatal terjadi.

Apa Itu Quench Crack pada Landing Gear?

Definisi Teknis dan Karakteristik Retakan

Quench crack adalah diskontinuitas material berupa retakan mikro atau makro yang terbentuk selama tahap pendinginan cepat (quenching) pada proses perlakuan panas baja. Fenomena ini lazim terjadi ketika baja dipanaskan hingga suhu austenitisasi tinggi, lalu didinginkan secara mendadak dalam media seperti air, oli, atau polimer. Pada momen kritis tersebut, transformasi fasa dari austenit menjadi martensit menyebabkan ekspansi volume mendadak yang memicu tegangan tarik residual (residual tensile stress). Jika besaran tegangan ini melampaui kekuatan ultimate material, retakan pun tidak terelakkan.

Pada komponen landing gear yang umumnya difabrikasi dari baja paduan kekuatan tinggi seperti AISI 4340 atau 300M, quench crack menunjukkan karakteristik yang khas. Retakannya cenderung tipis, sering kali intergranular—merambat di sepanjang batas butir—dan dapat muncul di permukaan maupun sub-permukaan. Ciri lainnya adalah orientasi retakan yang umumnya tegak lurus terhadap arah tegangan tarik residual maksimum. Pada penampang melintang landing gear, retakan ini kerap teridentifikasi di transisi geometris, seperti radius fillet atau sekitar lubang pin, di mana konsentrasi tegangan mencapai puncaknya. Sifat kritis quench crack terletak pada kemampuannya menjadi titik inisiasi fatigue crack yang berkembang progresif di bawah beban siklik operasional pesawat.

Penyebab Quench Crack pada Proses Hardening

Faktor Metalurgi Pemicu Retakan

Akar penyebab quench crack berpangkal pada kompleksitas transformasi metalurgi selama hardening. Ketika baja didinginkan dengan laju kritis, austenit bertransformasi menjadi martensit, fasa metastabil dengan struktur kristal tetragonal yang menempati volume lebih besar daripada austenit induk. Ekspansi ini tidak terjadi secara seragam di seluruh penampang komponen. Permukaan yang berkontak langsung dengan media quench mendingin dan mengeras lebih dahulu, sementara inti komponen masih dalam keadaan panas dan lunak. Gradien termal inilah yang membangkitkan tegangan internal berlapis: permukaan mengalami tegangan tekan, sedangkan inti mengalami tegangan tarik. Saat inti kemudian mulai mendingin dan berkontraksi, tegangan tarik di permukaan meningkat drastis, menciptakan kondisi ideal bagi retakan untuk berinisiasi.

Kesalahan Desain dan Parameter Proses

Selain faktor metalurgi, elemen non-material turut memperbesar risiko quench crack. Desain komponen yang kurang ideal menjadi kontributor signifikan. Takikan tajam, perubahan penampang yang mendadak tanpa transisi radius, lubang, dan alur pasak bertindak sebagai konsentrator tegangan. Pada titik-titik inilah tegangan termal dan transformasi dapat melampaui kekuatan lokal material dengan mudah. Sementara itu, parameter quenching memainkan peran krusial. Penggunaan media pendingin yang terlalu agresif—misalnya air garam untuk baja yang seharusnya di-quench dengan oli—akan meningkatkan laju pendinginan secara tidak proporsional. Suhu austenitisasi yang melebihi batas atas spesifikasi menyebabkan pertumbuhan butir austenit berlebihan, memperlemah ketahanan retak material. Kelalaian menerapkan proses temper segera pasca-quenching juga menjadi biang keladi, sebab tegangan residual internal dibiarkan berada dalam kondisi puncak tanpa upaya relaksasi termal.

Dampak Quench Crack Terhadap Industri Penerbangan

Risiko Kecelakaan dan Kerugian Operasional

Dalam domain penerbangan, konsekuensi quench crack melampaui sekadar kerugian material. Landing gear menanggung beban paling ekstrem selama fase pendaratan—gaya impak vertikal dan horizontal yang masih dalam hitungan ton. Jika terdapat retakan awal sepanjang beberapa milimeter sekalipun, mekanika fraktur memprediksi perambatan retak yang progresif di bawah beban siklik, mengarah pada kegagalan mendadak (catastrophic failure). Sejarah penerbangan sipil mencatat beberapa insiden terkait kegagalan struktural landing gear akibat retak yang lolos inspeksi, menyebabkan runway excursion, kerusakan badan pesawat, hingga korban jiwa.

Dampak ekonomi juga tidak kalah dahsyat. Satu set landing gear untuk pesawat komersial narrow-body dapat berharga puluhan miliar rupiah. Ketika komponen terindikasi cacat dan harus di-scrap, biaya penggantian langsung ditambah ongkos aircraft on ground (AOG)—pesawat yang tidak bisa beroperasi—mampu menggerus profitabilitas maskapai secara signifikan. Dari sisi regulasi, otoritas kelaikudaraan seperti FAA dan EASA mensyaratkan inspeksi ketat, namun celah tetap ada. Metode Non-Destructive Testing (NDT) tradisional seperti dye penetrant hanya efektif mendeteksi retakan yang sudah terbuka ke permukaan. Retakan sub-permukaan sering kali lolos, baru terdeteksi saat overhaul besar atau, lebih tragisnya, setelah kecelakaan. Reputasi pabrikan dan operator pun dipertaruhkan; kepercayaan publik terhadap keselamatan terbang bisa tergerus oleh satu peristiwa yang sebenarnya dapat dicegah.

Cara Mendeteksi dan Mencegah Quench Crack Secara Dini

Keterbatasan Inspeksi Konvensional

Metode inspeksi tradisional seperti inspeksi visual, dye penetrant testing, dan magnetic particle inspection memiliki kelemahan fundamental dalam konteks deteksi dini quench crack. Ketiga teknik ini baru mampu mengidentifikasi retakan yang telah terbuka ke permukaan, menembus lapisan oksida atau kontaminan, dan berdimensi cukup besar untuk dilihat. Pada tahap tersebut, retakan sudah bukan lagi ancaman potensial, melainkan cacat nyata yang mungkin telah memicu mekanisme perambatan. Pendekatan preventif membutuhkan indikator yang dapat memprediksi potensi retakan sebelum secara fisik terbentuk. Di sinilah konsep hardness mapping mengambil peran sentral.

Prinsip Hardness Mapping dan UCI

Hardness mapping berlandaskan pada premis bahwa tegangan residual yang tinggi dan distribusi fasa yang tidak homogen akan bermanifestasi sebagai variasi kekerasan lokal. Ketika suatu area mengalami tegangan tarik residual berlebih, transformasi martensit cenderung lebih sempurna, menghasilkan kekerasan yang lebih tinggi daripada area sekitarnya. Sebaliknya, area dengan pendinginan lambat mungkin memiliki kekerasan di bawah baseline akibat sisa austenit tertahan. Studi metalurgi menunjukkan bahwa variasi kekerasan melebihi 5% dari spesifikasi target—misalnya pada baja 4340 yang seharusnya 58–60 HRC—merupakan indikasi kuat adanya anomali tegangan dan potensi quench crack mikro.

Teknologi Ultrasonic Contact Impedance (UCI) yang diadopsi oleh NOVOTEST TU3 menjadi metode ideal untuk hardness mapping semacam ini. Prinsipnya elegan: sebuah probe yang dilengkapi batang bergetar dengan indentor intan Vickers pada ujungnya ditempelkan ke permukaan material. Frekuensi resonansi batang akan berubah sebanding dengan luas indentasi yang terbentuk. Semakin lunak material, semakin besar indentasi, semakin besar pula pergeseran frekuensi yang terukur. Sistem kemudian mengonversi pergeseran frekuensi ini menjadi nilai kekerasan dalam skala HV, HRC, atau HB secara instan. Kecepatan pengukuran yang mencapai kurang dari lima detik per titik, sifat non-destruktif yang hanya meninggalkan indentasi sedalam beberapa mikron, serta kemampuan digunakan pada area sempit menjadikan metode ini superior dibandingkan hardness tester konvensional untuk aplikasi pemetaan.

Area Kritis Landing Gear yang Wajib Diukur

Tidak semua bagian landing gear memiliki risiko quench crack yang sama. Area kritis yang wajib menjadi fokus hardness mapping meliputi radius fillet pada transisi diameter, area di sekitar lubang pin sambungan, sudut transisi pada lug, serta permukaan yang menerima kontak langsung dengan media quenching. Pada komponen seperti outer cylinder dan piston, area threading internal juga patut dicurigai. Protokol yang baik merekomendasikan grid pengukuran dengan jarak antar titik 5–10 mm pada zona kritis, menciptakan peta kontur kekerasan yang memungkinkan teknisi laboratorium mengidentifikasi titik panas (hotspot) anomali secara visual.

Peran Hardness Tester NOVOTEST TU3 dalam Solusi Deteksi Quench Crack

Spesifikasi dan Fitur Unggulan

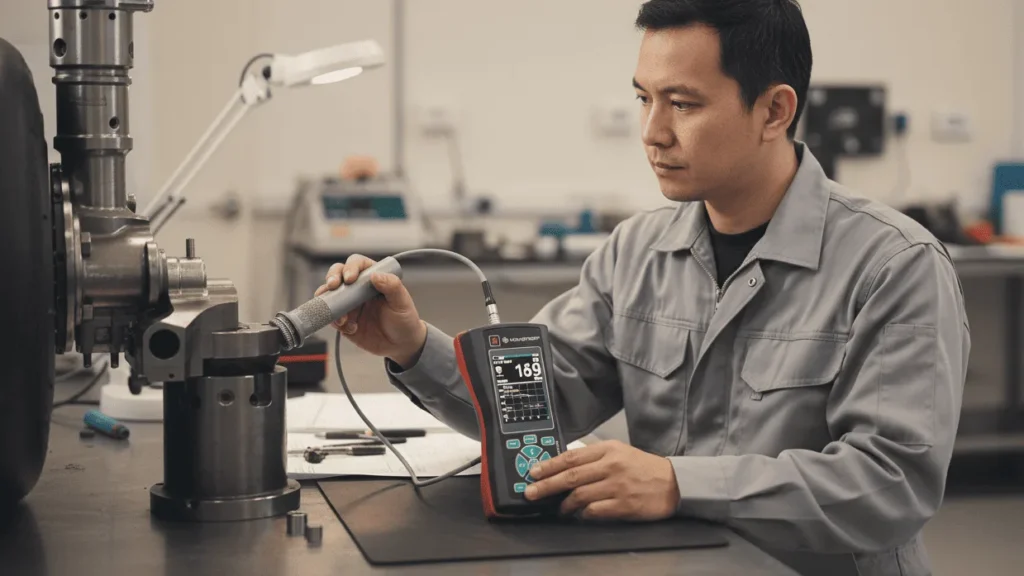

Hardness tester NOVOTEST TU3 (Lab) hadir sebagai solusi yang secara spesifik menjawab tantangan pengukuran pada komponen kritis seperti landing gear. Perangkat ini menggunakan metode UCI sesuai standar ASTM A1038, standar yang telah mapan dan diakui secara internasional untuk pengujian kekerasan portabel. Salah satu diferensiator utama NOVOTEST TU3 adalah kemampuannya mengukur produk berdinding tipis hingga ketebalan 1 mm tanpa alat bantu tambahan, menjadikannya unik di kelasnya. Pengukuran pada komponen berbobot ringan—sekecil 100 gram—juga dimungkinkan tanpa perlu penjepitan khusus.

Fleksibilitas probe menjadi nilai tambah signifikan. Unit standar dilengkapi probe dengan gaya penetrasi 50N (5 kgf), ideal untuk mayoritas aplikasi pada baja landing gear. Untuk kebutuhan spesifik, tersedia pilihan probe dengan rentang beban berbeda, mulai dari yang lebih ringan untuk pengukuran lapisan tipis hingga probe 10 kg untuk area yang memerlukan indentasi lebih representatif secara statistik. Fitur yang krusial untuk hardness mapping adalah penyimpanan data internal berkapasitas ribuan titik pengukuran. Aplikasi Android eksklusif NOVOTEST yang terhubung via Bluetooth mengubah smartphone menjadi unit kontrol dan analisis: menampilkan hardness map visual, menghasilkan laporan protokol otomatis lengkap dengan foto objek uji, serta melakukan analisis tren. Tidak kalah penting, probe UCI NOVOTEST dirancang untuk ketangguhan luar biasa dengan masa pakai lebih dari 200.000 pengukuran tanpa penggantian, didukung garansi unit elektronik lebih dari 10 tahun.

Keunggulan Dibandingkan Metode Kekerasan Lain

Dibandingkan metode kekerasan konvensional, NOVOTEST TU3 menawarkan keunggulan kompetitif yang jelas untuk aplikasi deteksi quench crack. Metode Rockwell atau Brinell yang destruktif atau semi-destruktif jelas tidak mungkin diterapkan pada komponen jadi landing gear yang bernilai tinggi, karena meninggalkan indentasi besar dan seringkali memerlukan preparasi sampel. Metode Leeb (rebound) memang portabel, namun indentasi yang dihasilkan mencapai 500 mikron, kurang sensitif terhadap variasi mikro di lapisan permukaan, dan sangat dipengaruhi oleh massa serta rigiditas komponen. Sebaliknya, UCI dengan indentasi hanya beberapa mikron mampu memetakan kekerasan lapisan permukaan dengan resolusi tinggi tanpa menimbulkan bekas berarti. Studi komparatif menunjukkan bahwa NOVOTEST TU3 mampu mendeteksi perbedaan kekerasan hingga 5 HV, sensitivitas yang cukup untuk mengidentifikasi area anomali sebelum retakan secara fisik terbentuk.

Tabel 1. Perbandingan Metode Pengukuran Kekerasan untuk Deteksi Quench Crack

Parameter	NOVOTEST TU3 (UCI)	Rockwell Konvensional	Leeb (Rebound)
Prinsip	Ultrasonic Contact Impedance	Depth of Penetration	Kecepatan Rebound
Sifat	Non-Destructive	Destruktif/Semi-Destruktif	Destruktif Mikro
Ukuran Indentasi	Beberapa mikron	Ratusan mikron	Hingga 500 mikron
Kepekaan Variasi Mikro	Tinggi (mendeteksi ±5 HV)	Sedang	Rendah
Kecepatan Per Titik	< 5 detik	> 30 detik (dengan preparasi)	< 3 detik
Aplikasi Area Sempit	Sangat Baik	Terbatas	Terbatas
Kebutuhan Preparasi	Minimal	Signifikan	Minimal
Output Peta Kekerasan	Ya, via aplikasi	Tidak	Terbatas

Studi Kasus: Deteksi Dini pada Landing Gear Pesawat Komersial

Sebuah fasilitas Maintenance, Repair, and Overhaul (MRO) besar di Asia Tenggara menerima satu set landing gear utama untuk pesawat narrow-body populer. Komponen baru selesai menjalani proses hardening dan temper dari vendor eksternal. Inspeksi penerimaan standar menggunakan magnetic particle inspection tidak menemukan adanya indikasi retak di seluruh permukaan. Berdasarkan protokol internal yang baru diterapkan, tim laboratorium melanjutkan inspeksi dengan hardness mapping menggunakan NOVOTEST TU3. Probe HV1 (beban 1 kgf) digunakan untuk memindai lima area kritis: dua radius fillet pada outer cylinder, area sekitar lubang pin utama, dan sudut transisi lug.

Pengukuran dilakukan dengan grid 10 mm, menghasilkan total 120 titik data dalam waktu kurang dari 30 menit. Analisis segera menunjukkan anomali: dua titik pada radius fillet bagian dalam mencatat kekerasan 62 HRC, sementara baseline spesifikasi komponen adalah 58–60 HRC. Variasi sebesar 4,5% ini tidak secara otomatis menandakan retakan, namun memicu alarm sesuai kriteria yang telah ditetapkan. Keputusan diambil untuk melakukan sectioning terbatas pada area mencurigakan dan memeriksanya di bawah Scanning Electron Microscope (SEM). Hasilnya mengejutkan: retakan mikro intergranular sepanjang 0,1–0,3 mm ditemukan di sub-permukaan, tepat di bawah area yang menunjukkan kekerasan tertinggi. Retakan ini sepenuhnya tidak terdeteksi oleh NDT permukaan karena masih tertutup lapisan tipis material yang utuh.

Berdasarkan temuan ini, komponen landing gear tersebut ditolak dan dikembalikan ke vendor untuk evaluasi proses heat treatment. Investigasi lanjutan mengungkap bahwa agitasi media oli pada area fillet tersebut kurang memadai, menyebabkan pendinginan tidak merata. Jika komponen ini lolos dan terpasang, simulasi fatigue memperkirakan retakan akan menjalar hingga ukuran kritis setelah 200–300 siklus terbang. Kejadian ini mendorong manajemen MRO untuk menetapkan hardness mapping dengan UCI sebagai langkah mandatory sebelum proses assembly landing gear, sebuah keputusan yang dinilai berhasil mencegah potensi kerugian finansial puluhan miliar rupiah dan, yang terpenting, risiko keselamatan yang tak terhitung nilainya.

Kesimpulan

Metode deteksi quench crack landing gear melalui hardness mapping menandai perubahan paradigma dari inspeksi reaktif menjadi preventif. Alih-alih menunggu retakan terbentuk dan muncul ke permukaan, industri penerbangan kini memiliki kemampuan untuk mengidentifikasi prekursor cacat dalam bentuk anomali kekerasan lokal. NOVOTEST TU3 (Lab) dengan teknologi UCI memberikan akurasi, kecepatan, dan fleksibilitas yang diperlukan untuk menjalankan protokol inspeksi ini secara efektif di laboratorium maupun lini perawatan. Studi kasus di lapangan telah membuktikan bahwa investasi pada alat ini mampu mencegah kegagalan yang berpotensi katastrofik. Bagi perusahaan yang serius menjaga kualitas dan keandalan komponen kritis, mengadopsi hardness mapping bukan lagi sebuah opsi, melainkan sebuah keharusan. Untuk mendukung implementasi metode ini pada fasilitas Anda, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur pengujian terpercaya menyediakan Hardness Tester NOVOTEST TU3 beserta dukungan teknis untuk memastikan proses pengujian dan penjaminan kualitas produk Anda berjalan optimal.

FAQ

Apa itu quench crack dan mengapa sering terjadi di landing gear?

Quench crack adalah retakan yang terbentuk pada baja selama proses pendinginan cepat dari suhu tinggi akibat tegangan tarik residual yang berlebihan. Landing gear rentan terhadap cacat ini karena terbuat dari baja paduan kekuatan tinggi dan memiliki geometri kompleks dengan banyak konsentrator tegangan seperti radius fillet dan lubang pin, yang memicu akumulasi tegangan selama transformasi martensit.

Bagaimana cara kerja hardness tester NOVOTEST TU3 dalam mendeteksi potensi quench crack?

NOVOTEST TU3 bekerja dengan metode UCI, yaitu menggunakan probe bergetar dengan indentor intan yang ditempelkan ke permukaan material. Pergeseran frekuensi akibat indentasi mikro dikonversi menjadi nilai kekerasan. Dengan melakukan pemetaan pada banyak titik, teknisi dapat mengidentifikasi area dengan kekerasan tidak seragam yang mengindikasikan tegangan residual tinggi dan potensi retakan, bahkan sebelum retakan itu sendiri terbentuk.

Apakah pengukuran kekerasan cukup sensitif untuk mendeteksi retakan mikro?

Ya. Penelitian dan pengalaman industri menunjukkan bahwa variasi kekerasan lebih dari 5% dari spesifikasi target berkorelasi kuat dengan keberadaan tegangan residual berlebih dan potensi retakan mikro. NOVOTEST TU3 dengan sensitivitas tinggi mampu mendeteksi perbedaan hingga 5 HV, memberikan indikasi dini yang cukup sebelum retakan membesar.

Di area landing gear mana saja yang paling rentan terhadap quench crack?

Area paling rentan meliputi radius fillet pada transisi diameter komponen, area di sekitar lubang pin sambungan, sudut transisi lug, serta bagian threading. Semua area ini memiliki konsentrasi tegangan geometris yang tinggi, menjadikan mereka lokasi utama untuk inisiasi quench crack.

Bisakah NOVOTEST TU3 digunakan di luar laboratorium, misalnya di hangar?

Tentu. Meskipun dinamai varian “Lab”, NOVOTEST TU3 adalah perangkat portabel yang tangguh. Ditenagai baterai, ringan, dan dilengkapi konektivitas Bluetooth ke smartphone, alat ini sangat cocok untuk digunakan di lingkungan hangar maupun di lantai produksi, memberikan fleksibilitas inspeksi non-destruktif langsung pada komponen landing gear tanpa perlu membawanya ke laboratorium khusus.

Rekomendasi Alat Ukur

Referensi

1. ASM International. (1991). ASM Handbook, Volume 4: Heat Treating. Materials Park, OH: ASM International. (Bab tentang quenching dan distorsi).
2. ASTM International. (2019). ASTM A1038-19: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. West Conshohocken, PA: ASTM International.
3. Federal Aviation Administration. (2014). Advisory Circular AC 43.13-1B, Chapter 5: Landing Gear Inspection. U.S. Department of Transportation.
4. Tomita, Y. (2005). Metallurgy of Steel for Aircraft Landing Gear. Tokyo: JFE Steel Corporation Technical Review.
5. NOVOTEST. (2023). User Manual NOVOTEST T-U3: UCI Hardness Tester, Aplikasi Pengukuran Komponen Penerbangan. Dnipro: NOVOTEST.
