Panduan Verifikasi Rockwell HRA, HRB, HRC agar QC Komponen Traceable

Satu gigi transmisi yang retak dini karena permukaannya terlalu lunak mampu menghentikan seluruh jalur produksi. Bagi insinyur manufaktur drivetrain dan powertrain, skenario ini bukan sekadar anekdot—ini adalah risiko bisnis yang selalu mengintai. Akar masalahnya seringkali sederhana: data kekerasan Rockwell yang tidak akurat akibat alat uji yang lolos dari proses verifikasi yang benar. Tanpa verifikasi alat uji Rockwell yang tertib sesuai kerangka ASTM E18, ISO 6508, dan ISO/IEC 17025, klaim bahwa komponen Anda “traceable” menjadi sangat rapuh. Artikel ini memandu Anda menguasai prosedur verifikasi pada skala HRA, HRB, dan HRC secara praktis dan terukur, dengan dukungan blok referensi berkualitas tinggi untuk memastikan setiap komponen memenuhi spesifikasi sebelum meninggalkan lini QC.

1. Overview Verifikasi Rockwell dalam Industri Komponen Drivetrain & Powertrain
2. Persyaratan dan Scope Verifikasi sesuai ASTM E18 & ISO 6508
3. Metode Pengujian yang Diwajibkan untuk Verifikasi Harian dan Berkala
4. Alat yang Direkomendasikan: Blok Uji Kekerasan Rockwell NOVOTEST HRA, HRB, HRC
5. Implementasi di Lapangan: Langkah Praktis Verifikasi Alat Uji Rockwell di Workshop QC
   1. Studi Kasus 1: Verifikasi untuk Gigi Transmisi Case-Hardened (Target 81 HRA)
   2. Studi Kasus 2: Verifikasi untuk Poros Roda (Spesifikasi 58–62 HRC)
6. Tantangan dan Solusi Umum dalam Verifikasi Rockwell
7. Kesimpulan
8. FAQ
   1. Apa perbedaan utama antara verifikasi langsung dan tidak langsung untuk alat uji Rockwell?
   2. Seberapa sering blok referensi Rockwell harus dikalibrasi ulang?
   3. Apakah blok uji NOVOTEST sudah dilengkapi sertifikat traceable?
   4. Bagaimana cara menginterpretasikan hasil verifikasi jika nilai kekerasan berada di luar toleransi?
9. References

Overview Verifikasi Rockwell dalam Industri Komponen Drivetrain & Powertrain

Industri komponen drivetrain dan powertrain menuntut presisi ekstrem pada setiap bagiannya. Ambil contoh roda gigi case-hardened yang harus tahan aus di permukaan namun ulet di inti, atau bearing race yang menanggung beban siklik berulang. Kekerasan menjadi parameter kritis yang menentukan umur pakai dan keamanan komponen. Pengukuran Rockwell—khususnya skala HRA, HRB, dan HRC—menjadi bahasa universal yang menghubungkan spesifikasi desain dengan realitas produksi.

Standar internasional mengikat praktik pengujian ini dalam kerangka yang ketat. ASTM E18 menjadi acuan metode uji untuk material logam, mendefinisikan prosedur indentasi, persyaratan alat, dan verifikasi. ISO 6508 menyelaraskan standar ini secara global, sementara ISO/IEC 17025 mengatur kompetensi laboratorium yang menghasilkan data pengujian. Bagi laboratorium QC yang terakreditasi atau berorientasi akreditasi, kepatuhan terhadap ketiga standar ini bersifat wajib.

Pemilihan skala pengujian menentukan validitas hasil. HRA menggunakan indentor diamond cone dengan beban total 60 kgf, ideal untuk cemented carbide, baja perkakas keras, dan komponen case-hardened dengan lapisan sangat tipis. HRC, dengan beban 150 kgf, adalah pilihan utama untuk baja yang dikeraskan secara menyeluruh atau induksi—seperti poros roda dan ring gear. HRB menggunakan indentor bola baja dengan beban 100 kgf, ditujukan untuk material lebih lunak semisal paduan tembaga, aluminium, atau baja karbon rendah yang belum dikeraskan.

Ketidakakuratan alat uji Rockwell membawa konsekuensi berantai. Data yang melenceng beberapa poin HRC saja bisa meloloskan komponen dengan soft spots yang tidak terdeteksi. Cacat semacam ini memicu klaim garansi, kerusakan di lapangan, bahkan penarikan produk. Di sinilah verifikasi berkala memainkan peran vital—memastikan bahwa setiap nilai yang tercetak di laporan inspeksi mewakili realitas material, bukan sekadar angka hasil mesin yang telah bergeser.

Persyaratan dan Scope Verifikasi sesuai ASTM E18 & ISO 6508

Memahami jenis verifikasi yang tepat adalah langkah awal membangun sistem pengujian yang kredibel. ASTM E18 dan ISO 6508 membedakan dua metode utama: verifikasi langsung dan tidak langsung. Verifikasi langsung menguji parameter individual alat—seperti gaya beban mayor/minor, kedalaman indentasi, dan kecepatan pembebanan—menggunakan perangkat kalibrasi eksternal (load cell, displacement gauge). Sementara verifikasi tidak langsung mengevaluasi kinerja keseluruhan mesin dengan melakukan indentasi pada blok referensi bersertifikat, kemudian membandingkan hasil rata-ratanya terhadap nilai yang tertera di sertifikat blok.

Untuk keperluan harian di lantai produksi, verifikasi tidak langsung dengan blok referensi adalah prosedur yang paling relevan dan wajib dilakukan secara rutin. Scope verifikasi harus mencakup rentang kekerasan yang biasa Anda uji. Pada skala HRA, verifikasi lazim menjangkau 60–88 HRA. Untuk HRB, rentang 20–100 HRB menjadi cakupan tipikal. Sedangkan HRC mensyaratkan verifikasi pada rentang 20–70 HRC, menyesuaikan dengan spesifikasi komponen target—apakah itu poros roda pada 58–62 HRC atau gigi transmisi pada 81–83 HRA.

Blok referensi yang digunakan harus memenuhi kriteria ketat: homogenitas tinggi (rentang kekerasan ≤0,6 HRA atau ≤1,2 HRB untuk blok yang sesuai), ketertelusuran ke standar nasional atau internasional melalui rantai kalibrasi yang tidak terputus, serta masih dalam masa berlaku sertifikat. Standar menetapkan Maximum Permissible Error (MPE) untuk tiap skala—sebagai contoh, error maksimum untuk blok 65 HRC sekitar ±1,5 HRC, sementara repeatability yang diizinkan (selisih indentasi terbesar) sekitar 1,5% dari nilai nominal. Setiap laboratorium atau workshop QC wajib mendokumentasikan seluruh aktivitas verifikasi: nomor identifikasi blok, tanggal kalibrasi terakhir, kondisi lingkungan (suhu dijaga pada 23±5°C), identitas operator, data mentah lima indentasi, hingga perhitungan analisis statistik sederhana. Jejak dokumentasi ini adalah fondasi traceability yang dicari auditor.

Metode Pengujian yang Diwajibkan untuk Verifikasi Harian dan Berkala

Praktik verifikasi yang disiplin membedakan laboratorium QC yang andal dari yang sekadar formalitas. Prosedur harian, sering disebut daily check, menggunakan minimal satu blok referensi pada skala dan rentang kekerasan yang akan diuji sepanjang hari tersebut. Verifikasi periodik yang lebih menyeluruh, biasanya bulanan atau kuartalan, melibatkan minimal dua blok yang mencakup rentang rendah dan tinggi dari skala yang sama, plus pengecekan kondisi indentor secara lebih detail.

Sebelum memulai, pastikan permukaan meja landasan, indentor, dan blok referensi bebas dari debu, minyak, atau korosi ringan. Gunakan alkohol isopropil dan kain bebas serabut untuk pembersihan—penyeka pelarut yang meninggalkan residu justru memperburuk akurasi. Pilih blok referensi yang tepat: untuk memverifikasi pengujian gigi transmisi target 81 HRA, Anda memerlukan blok referensi HRA di sekitar nilai tersebut (misalnya blok 83 HRA). Untuk poros roda 60 HRC, blok 65 HRC adalah pendekatan yang umum.

Lakukan minimal lima indentasi pada permukaan blok, sebarkan secara merata dengan jarak antar indentasi minimal tiga kali diameter indentasi untuk menghindari efek pengerasan lokal. Catat setiap nilai yang muncul di display alat. Hitung rata-rata kelima nilai tersebut, lalu bandingkan dengan nilai sertifikat blok. Misalnya, jika blok 65 HRC tersertifikasi 65,2 HRC dan rata-rata hasil indentasi Anda adalah 65,5 HRC, maka error mesin Anda +0,3 HRC—masih dalam batas MPE. Namun jika rata-rata meleset hingga 67 HRC, alat Anda memerlukan koreksi.

Repeatability dihitung dari selisih antara nilai maksimum dan minimum dari kelimat indentasi. Untuk blok 65 HRC, selisih idealnya di bawah 0,8 HRC. Jika repeatability melampaui batas yang diizinkan standar namun error rata-rata masih dalam toleransi, kemungkinan besar masalah terletak pada indentor yang sudah aus atau sistem pembebanan yang kurang mulus. Tindakan korektif seperti penggantian indentor atau pemanggilan teknisi kalibrasi harus segera diambil—mencatat hasil abnormal tanpa tindak lanjut adalah pelanggaran serius dalam konteks ISO/IEC 17025. Dokumentasikan hasil verifikasi setiap kali dilakukan, mencakup nilai individu, rata-rata, error, repeatability, identitas blok, dan tanda tangan operator. Format buku log sederhana dengan kolom-kolom tersebut sudah memadai, asalkan konsisten dan terlindungi dari manipulasi.

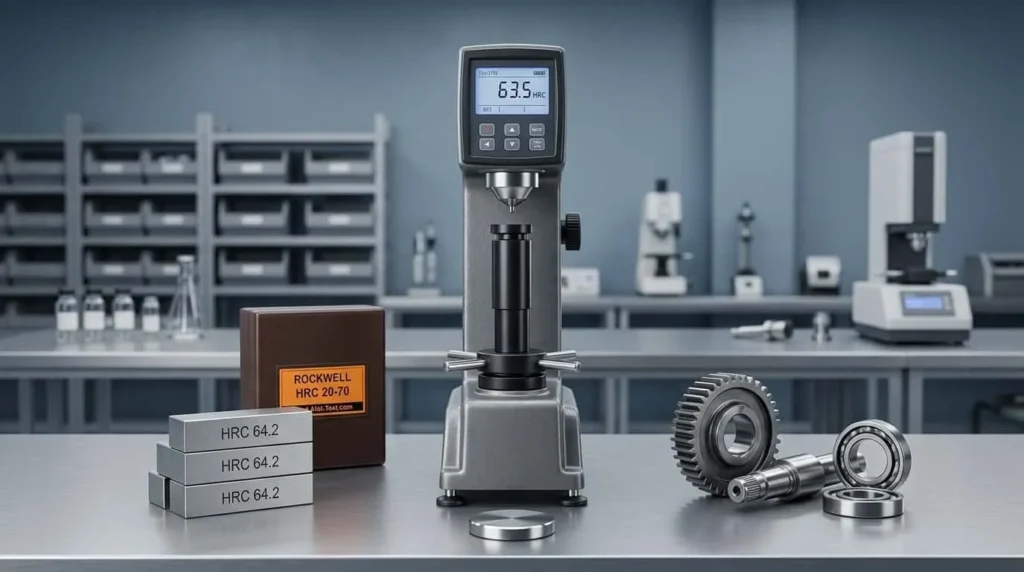

Alat yang Direkomendasikan: Blok Uji Kekerasan Rockwell NOVOTEST HRA, HRB, HRC

Setiap prosedur verifikasi yang ketat membutuhkan blok referensi yang memadai. Blok Uji Kekerasan Rockwell NOVOTEST HRA, HRB, HRC menghadirkan solusi yang selaras dengan persyaratan ASTM E18 dan ISO 6508. Blok ini diproduksi dari baja berkualitas tinggi dengan homogenitas terkendali, kemudian dikalibrasi secara individual untuk menjamin ketertelusuran metrologi global. Setiap blok hadir dengan sertifikat kalibrasi yang mencantumkan nilai nominal, nilai rata-rata terukur, ketidakpastian, dan masa berlaku.

Rentang kekerasan yang ditawarkan NOVOTEST merepresentasikan aplikasi tipikal komponen drivetrain dan powertrain:

Tabel di atas menunjukkan bagaimana setiap varian NOVOTEST memetakan kebutuhan verifikasi yang spesifik. Homogenitas yang sangat baik—rentang 0,5 HRC untuk varian 65 HRC, misalnya—membantu Anda mendeteksi penyimpangan kecil sekalipun pada mesin uji. Permukaan akhir yang memenuhi standar memastikan kontak sempurna dengan indentor, meminimalkan variabilitas yang tidak perlu.

Dengan mengintegrasikan blok NOVOTEST ke dalam rutinitas verifikasi, laboratorium QC memperoleh keuntungan langsung: keraguan terhadap hasil pengujian harian berkurang drastis, persiapan audit akreditasi menjadi lebih mulus berkat dokumentasi sertifikat yang lengkap, dan risiko spesifik seperti soft spots atau shallow case terdeteksi sebelum komponen terlanjur dipasang.

“Jangan biarkan akurasi pengujian kekerasan Anda terabaikan. Investasikan dalam Blok Uji Kekerasan Rockwell NOVOTEST HRA, HRB, HRC hari ini dan pastikan alat uji kekerasan Anda selalu dalam kondisi terbaik.”

Implementasi di Lapangan: Langkah Praktis Verifikasi Alat Uji Rockwell di Workshop QC

Teori dan standar menjadi bermakna ketika teknisi QC mampu mengeksekusinya di lantai produksi tanpa hambatan. Berikut panduan langkah demi langkah yang langsung terpakai, lengkap dengan studi kasus.

Mulai harian Anda dengan checklist visual: periksa kondisi indentor—adakah retak mikro, keausan datar, atau bekas material yang menempel? Nyalakan mesin dan biarkan sistem hidrolik atau mekanik mencapai stabilitas operasional selama 15 menit. Bersihkan blok referensi NOVOTEST dengan alkohol isopropil dan tempatkan pada landasan yang sesuai. Pilih skala yang akan digunakan sepanjang hari itu.

Studi Kasus 1: Verifikasi untuk Gigi Transmisi Case-Hardened (Target 81 HRA)

Ambil Blok HRA 83 NOVOTEST. Lakukan satu indentasi pemanasan pada permukaan blok yang tidak akan masuk hitungan, untuk menstabilkan sistem. Lanjutkan dengan lima indentasi yang dicatat. Misalkan hasilnya: 82,9 / 83,0 / 83,1 / 82,9 / 83,0 HRA. Rata-rata = 82,98 HRA. Sertifikat blok menyatakan 83,0 HRA. Error = -0,02 HRA—jauh di bawah toleransi. Repeatability = 0,2 HRA. Alat Anda siap menguji gigi transmisi hari itu.

Studi Kasus 2: Verifikasi untuk Poros Roda (Spesifikasi 58–62 HRC)

Gunakan Blok HRC 65 NOVOTEST. Setelah pemanasan, peroleh data: 65,1 / 64,9 / 65,2 / 65,0 / 65,1 HRC. Rata-rata = 65,06 HRC. Sertifikat blok menyatakan 65,0 HRC. Error = +0,06 HRC, repeatability = 0,3 HRC. Hasil ini valid. Jika nanti poros roda yang diuji menunjukkan nilai 60,0 HRC, Anda memiliki keyakinan bahwa itu adalah nilai sebenarnya, bukan akibat offset mesin.

Apa yang terjadi jika verifikasi pagi hari menunjukkan error +0,5 HRC terhadap blok, tetapi masih dalam batas MPE? Standar tertentu mengizinkan penerapan faktor koreksi aritmatika sederhana—setiap hasil pengujian komponen hari itu dikurangi 0,5 HRC. Namun pastikan kebijakan ini tertulis dalam prosedur mutu internal Anda dan diterapkan secara konsisten.

Integrasikan hasil verifikasi ke dalam sistem manajemen kualitas. Form Excel sederhana dengan kolom tanggal, operator, ID blok, nilai sertifikat, hasil lima indentasi, rata-rata, error, repeatability, dan status (Lolos/Tidak Lolos) sudah sangat membantu. Simpan riwayat ini minimal sesuai periode retensi dokumen yang ditetapkan ISO/IEC 17025—umumnya lima tahun. Beberapa perusahaan mengadopsi software QMS yang mengunci data begitu terekam, mencegah perubahan retrospektif.

Perhatikan juga rotasi blok. Permukaan blok referensi memiliki jumlah indentasi maksimum yang diizinkan sebelum homogenitasnya menurun. NOVOTEST merekomendasikan area tertentu, dan Anda harus mencabut blok dari peredaran setelah area tersebut penuh. Simpan blok dalam kotak pelindung, jauhkan dari kelembaban dan sumber getaran. Operator yang terlatih, yang memahami mengapa lima indentasi harus dilakukan dan bukan tiga, adalah lapisan pertahanan terakhir terhadap kesalahan verifikasi.

Tantangan dan Solusi Umum dalam Verifikasi Rockwell

Verifikasi alat uji Rockwell tidak selalu mulus. Berikut tantangan paling sering dihadapi serta solusi spesifik yang dapat Anda terapkan segera.

1. Indentor Aus (Worn Indenter)
   Gejala: repeatability memburuk signifikan (selisih indentasi >1,5 HRC), sementara error rata-rata mungkin masih dalam toleransi. Indentor diamond yang aus menyebabkan deformasi plastis tidak seragam. Solusi: terapkan penggantian indentor berdasarkan jumlah indentasi kumulatif—bukan menunggu rusak total. Rekam riwayat indentasi dan ganti secara preventif. Verifikasi ulang pasca penggantian.
2. Kontaminasi pada Blok atau Komponen
   Debu, minyak, atau korosi mikroskopis pada permukaan blok NOVOTEST menambah variabilitas pengukuran. Protokol pembersihan dengan alkohol isopropil dan lap bebas serabut setiap sebelum sesi verifikasi adalah wajib. Keringkan sempurna sebelum indentasi—residu pelarut yang menguap meninggalkan lapisan tipis yang memengaruhi gesekan indentor.
3. Efek Suhu Lingkungan
   Ekspansi termal pada blok dan komponen memengaruhi kedalaman indentasi. Ruang pengukuran yang fluktuatif antara pagi dan siang dapat menggeser hasil hingga beberapa persepuluh poin. Solusi: kondisikan blok referensi dan komponen di area pengujian minimal dua jam sebelum pengukuran. Pastikan suhu ruang dalam rentang 23±5°C yang dipersyaratkan ASTM E18.
4. Kesalahan Operator
   Pembacaan nilai secara terburu-buru, penempatan spesimen yang tidak stabil, atau kelalaian menunggu dwell time yang cukup adalah sumber error paling sulit terlacak. Pelatihan berkala berdasarkan lampiran praktik di ASTM E18 menjadi solusi jitu. Lakukan uji banding antar operator secara internal untuk mengidentifikasi variabilitas personal.
5. Blok Referensi Aus atau Melewati Masa Berlaku
   Permukaan blok yang telah mengalami ratusan indentasi kehilangan homogenitas lokalnya. Blok dengan sertifikat kedaluwarsa tidak valid digunakan untuk verifikasi tertelusur. Solusi: gunakan blok NOVOTEST baru, distribusikan indentasi pada grid yang direncanakan, dan catat tanggal kalibrasi ulang. Jangan pernah menggunakan blok kadaluarsa untuk keperluan akreditasi.
6. Deteksi Soft Spots pada Komponen Case-Hardened
   Risiko paling kritis: jika verifikasi alat hanya menggunakan blok 45 HRC untuk mengecek kinerja mesin, sementara komponen target adalah gigi transmisi 60 HRC case-hardened, potensi soft spots pada kedalaman tertentu tidak terwakili. Solusi: pilih blok verifikasi dengan nilai sedekat mungkin ke batas kritis spesifikasi. Untuk komponen 81 HRA, blok 83 HRA NOVOTEST adalah pilihan tepat; untuk poros 60 HRC, gunakan blok 65 HRC. Verifikasi yang tidak representatif terhadap skala target sama berbahayanya dengan tidak melakukan verifikasi sama sekali.

Kesimpulan

Verifikasi alat uji Rockwell yang terencana dan terdokumentasi bukan sekadar memenuhi persyaratan administratif standar. Praktik ini adalah benteng terdepan yang melindungi integritas data kekerasan setiap komponen drivetrain dan powertrain yang meninggalkan pabrik Anda. Kepatuhan terhadap ASTM E18, ISO 6508, dan ISO/IEC 17025 memastikan bahwa data tersebut dapat dipertanggungjawabkan secara hukum dan teknis—mulai dari audit internal hingga litigasi klaim garansi.

Blok Uji Kekerasan Rockwell NOVOTEST HRA, HRB, HRC menghadirkan solusi yang memenuhi seluruh persyaratan referensi: ketertelusuran metrologi, homogenitas tinggi, dan rentang kekerasan yang mewakili komponen nyata di lapangan. Dengan jadwal verifikasi harian yang disiplin, dokumentasi yang rapi, dan blok referensi yang tepat, Anda menutup celah bagi komponen cacat untuk meloloskan diri dari QC.

Jangan biarkan akurasi pengujian terabaikan. Setiap indentasi yang Anda lakukan—pada blok verifikasi maupun pada komponen produksi—adalah pernyataan kualitas yang sampai ke tangan konsumen akhir. Mulailah audit rutinitas verifikasi Anda hari ini, identifikasi celahnya, dan ambil langkah korektif yang diperlukan.

Sebagai distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri mendukung kebutuhan industri Anda melalui penyediaan blok uji kekerasan Rockwell NOVOTEST dan berbagai instrumen pengujian presisi lainnya. Kami memahami bahwa traceability dan keakuratan adalah prioritas mutlak dalam proses QC komponen berkualitas tinggi. Hubungi tim kami melalui layanan konsultasi gratis untuk mendiskusikan kebutuhan verifikasi dan pengadaan alat ukur yang sesuai dengan spesifikasi industri Anda.

FAQ

Apa perbedaan utama antara verifikasi langsung dan tidak langsung untuk alat uji Rockwell?

Verifikasi langsung menguji setiap parameter individu mesin uji (gaya pembebanan, kedalaman indentasi, kecepatan, dll.) menggunakan perangkat kalibrasi eksternal yang tertelusur. Verifikasi tidak langsung mengevaluasi kinerja mesin secara keseluruhan dengan mengindentasi blok referensi bersertifikat, kemudian membandingkan hasil pengukuran rata-rata dengan nilai pada sertifikat. Verifikasi harian di lantai produksi umumnya menggunakan metode tidak langsung.

Seberapa sering blok referensi Rockwell harus dikalibrasi ulang?

Frekuensi kalibrasi ulang blok referensi mengikuti rekomendasi pabrikan atau standar yang berlaku—umumnya antara 12 hingga 24 bulan, tergantung intensitas penggunaan dan kondisi penyimpanan. Blok yang telah mengalami banyak indentasi atau menunjukkan tanda keausan permukaan harus dikalibrasi ulang lebih cepat. Selalu periksa tanggal kedaluwarsa pada sertifikat dan jangan gunakan blok yang sudah melewati masa berlakunya untuk verifikasi tertelusur.

Apakah blok uji NOVOTEST sudah dilengkapi sertifikat traceable?

Ya, setiap blok uji kekerasan Rockwell NOVOTEST hadir dengan sertifikat kalibrasi individual yang mencantumkan nilai rata-rata terukur, ketidakpastian pengukuran, dan informasi ketertelusuran ke standar nasional atau internasional. Sertifikat ini memenuhi persyaratan dokumentasi dalam kerangka ISO/IEC 17025.

Bagaimana cara menginterpretasikan hasil verifikasi jika nilai kekerasan berada di luar toleransi?

Jika error rata-rata kelima indentasi melampaui Maximum Permissible Error (MPE) yang ditetapkan standar untuk skala tersebut, alat uji tidak boleh digunakan untuk pengujian produksi hingga dilakukan tindakan korektif. Periksa kondisi indentor, kebersihan, sistem pembebanan, dan landasan. Jika repeatability juga buruk, curigai indentor aus. Lakukan perbaikan, lalu ulangi verifikasi. Jika masalah berlanjut, hubungi teknisi kalibrasi tersertifikasi. Dokumentasikan seluruh temuan dan tindakan yang diambil.

Rekomendasi Hardness Tester

References

1. ASTM E18-22, Standard Test Methods for Rockwell Hardness of Metallic Materials, ASTM International, West Conshohocken, PA, 2022.
2. ISO 6508-1:2016, Metallic materials — Rockwell hardness test — Part 1: Test method, International Organization for Standardization, Geneva, 2016.
3. ISO/IEC 17025:2017, General requirements for the competence of testing and calibration laboratories, International Organization for Standardization, Geneva, 2017.
4. NOVOTEST, “Hardness Test Blocks Technical Datasheet,” Novotest, 2024.
5. R. Ellis, Practical Guide to Hardness Testing, ASM International, 2020.
