PCE-CT 29: Coating Thickness Gauge Untuk QC Ketebalan Cat Dan Proteksi Korosi Pada Komponen Logam

Di banyak lini produksi dan inspeksi—mulai dari body repair otomotif sampai fabrikasi baja—ketebalan lapisan (cat, coating pelindung, atau finishing) adalah variabel kecil yang dampaknya besar. Terlalu tipis bisa mempercepat korosi dan memperpendek umur pakai; terlalu tebal bisa memicu retak, delaminasi, atau pemborosan material. Di sinilah Automotive Tester PCE-CT 29 (dikenal juga sebagai coating thickness gauge PCE-CT 29) berperan sebagai alat ukur non-destruktif untuk memeriksa ketebalan lapisan pada logam ferrous (Fe) dan non-ferrous (NFe) dalam rentang 0–2000 µm.

PCE-CT 29 tidak hanya menampilkan angka. Ia menyediakan statistik (min, maks, rata-rata, simpangan baku), penyimpanan berbasis grup, alarm batas atas/bawah, dan koneksi micro-USB untuk transfer data serta ekspor CSV/XLS melalui software. Selain itu, perangkat ini dapat mengukur temperatur dan kelembapan lingkungan sehingga teknisi bisa menilai apakah kondisi iklim mendukung proses coating atau inspeksi.

Fungsi & Kegunaan Produk

Pertanyaan kuncinya: “Bisa dipakai buat apa?” Secara praktis, PCE-CT 29 digunakan untuk memastikan ketebalan lapisan memenuhi spesifikasi proses dan standar inspeksi, tanpa merusak permukaan.

Jenis pengukuran yang didukung

• Ketebalan coating/lapisan pada logam Fe (misalnya baja) dan NFe (misalnya aluminium).

• Monitoring temperatur dan kelembapan (humidity) lingkungan kerja untuk mendukung keputusan proses (misalnya sebelum aplikasi coating atau saat inspeksi di lapangan).

Kondisi penggunaan yang relevan

• Inspeksi panel bodi kendaraan (berbasis logam) untuk memeriksa konsistensi ketebalan cat total.

• QC coating antikorosi pada komponen baja (rangka, bracket, housing, pipa).

• Pemeriksaan hasil finishing pada manufaktur (powder coating, cat basah, coating pelindung).

Masalah yang diselesaikan

• Menemukan variasi ketebalan lapisan yang tidak terlihat oleh inspeksi visual.

• Mengurangi risiko klaim kualitas: ketebalan terlalu tipis (proteksi turun) atau terlalu tebal (potensi cacat dan pemborosan).

• Membuat keputusan berbasis data melalui statistik dan pengelompokan hasil (group function) serta mode SSPC untuk evaluasi perlindungan korosi pada coating.

Contoh konteks kerja:

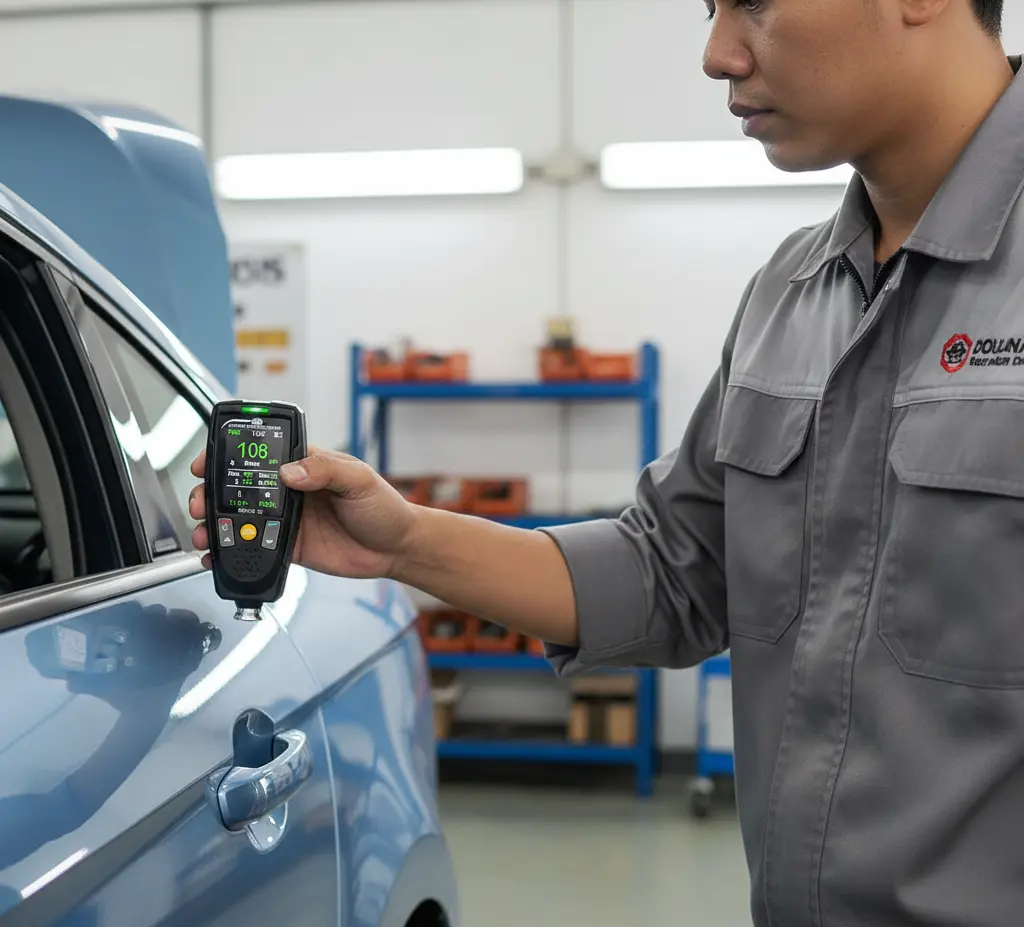

• Mengukur ketebalan cat kendaraan pada panel pintu, fender, kap, hingga pilar untuk memetakan keseragaman.

• Inspeksi lapisan coating logam (misalnya epoxy/zinc-rich) untuk memastikan target ketebalan tercapai sebelum pengiriman.

• Quality control hasil finishing: membandingkan batch produksi lewat statistik min–maks–rata-rata dan simpangan baku.

Bidang / Industri Pengguna

PCE-CT 29 cenderung “nyambung” untuk industri yang mengandalkan coating sebagai pelindung sekaligus estetika.

• Industri otomotif: QC cat bodi, audit perbaikan bodi, inspeksi kendaraan bekas (indikasi repaint), serta kontrol proses pengecatan.

• Manufaktur & fabrikasi: kontrol powder coating/finishing komponen, pengendalian proses coating pada line produksi.

• Konstruksi & perkapalan: inspeksi coating antikorosi pada struktur baja, komponen outdoor, dan area korosif.

• Maintenance & inspection: inspeksi berkala pada aset (pipa, tangki, struktur), termasuk dukungan V-groove untuk pengukuran pada permukaan melengkung seperti pipa.

Keunggulan / Highlights

• Non-destruktif: pengukuran dilakukan tanpa merusak lapisan, cocok untuk QC dan inspeksi lapangan. (Konsep NDT ini selaras dengan praktik umum coating thickness gauge pada industri.)

• Dukungan Fe dan NFe dalam satu perangkat, dengan opsi pemilihan metode atau otomatis (Both direkomendasikan).

• Rentang ukur luas 0–2000 µm, berguna dari lapisan tipis finishing hingga coating protektif yang lebih tebal.

• Statistik bawaan: min, maks, rata-rata, dan simpangan baku (SDev) untuk analisis cepat di lokasi.

• Penyimpanan berbasis grup: 50 grup, masing-masing hingga 50 pengukuran (memudahkan pemetaan area/part/batch).

• Mode SSPC untuk membantu evaluasi coating terkait perlindungan korosi.

• Alarm batas atas/bawah dengan indikator bunyi dan/atau LED untuk inspeksi cepat (go/no-go).

• Transfer data via micro-USB dan ekspor ke CSV/XLS melalui software (mendukung pelaporan QC).

• Pengukuran temperatur dan kelembapan lingkungan untuk membantu kontrol kondisi aplikasi/inspeksi coating.

• Display 2,4 inci dengan orientasi otomatis 0/90/180/270 derajat (memudahkan pembacaan saat posisi kerja berubah).

Spesifikasi Teknis

Spesifikasi tambahan perangkat:

• Mode ukur: direct, groups, SSPC.

• Fungsi statistik: average, highest, lowest, SDev.

• Satuan: µm, mm, mils, inch.

• Display: 2,4 inci LC display; orientasi otomatis 0/90/180/270 derajat (bisa dimatikan).

• Alarm: bunyi dan/atau LED saat melewati limit atas/bawah yang dapat diatur.

• Antarmuka: micro-USB untuk transfer data.

• Daya: 2x baterai AA.

• Auto power-off: off, 30 detik, 1 menit, 5 menit.

• Kondisi operasi: 0–50 °C; 20–90% RH non-condensing.

• Penyimpanan: -10–60 °C; 20–90% RH non-condensing.

• Dimensi dan berat: 35 x 64 x 137 mm; 175 g.

Pengukuran lingkungan:

• Temperatur: 0–50 °C; resolusi 0,1 °C/°F; akurasi ±1,2 °C (±2,2 °F).

• Kelembapan: 0–100% RH; resolusi 0,1% RH; akurasi ±3,2% RH (20–70% RH) dan ±4,0% RH di rentang rendah/tinggi.

Tata Cara Pemakaian

Berikut versi ringkas 7 langkah yang cocok untuk SOP inspeksi cepat di lapangan maupun QC di lini produksi. Bagian menu dan mode mengikuti struktur manual.

1. Persiapan alat

   • Pastikan baterai terpasang benar. Manual mengingatkan bahwa baterai lemah dapat membuat alat tidak menyala atau akurasi tidak sesuai spesifikasi.

   • Bersihkan area permukaan yang akan diukur (debu, minyak, atau serpihan bisa membuat pembacaan tidak stabil).

2. Nyalakan perangkat

   • Tekan tombol on/off selama sekitar 2 detik. Setelah menyala, pengukuran bisa dilakukan segera.

3. Atur mode kerja dan metode Fe/NFe

   • Masuk Menu, pilih Work mode (Direct/Group/SSPC), lalu atur Fe/NFe atau pilih Both agar perangkat memilih otomatis (disarankan).

4. Kalibrasi (disarankan sebelum sesi inspeksi)

   • Buka menu Calibration. Tersedia opsi Zero Only, Single Point, SSPC Mode 1, SSPC Mode 2, dan Reset.

   • Gunakan zero standard atau reference foil sesuai instruksi di layar (manual menyebut kalibrasi dilakukan pada zero standard atau foil referensi, dan nilai bisa disesuaikan dengan tombol panah).

5. Lakukan pengukuran

   • Tempelkan sensor coating thickness pada permukaan secara tegak dan stabil, tunggu angka stabil.

   • Untuk permukaan melengkung seperti pipa, manfaatkan V-groove agar posisi lebih konsisten.

6. Gunakan limit alarm bila inspeksi bersifat go/no-go

   • Atur Limits untuk batas atas dan/atau batas bawah, lalu pilih indikator (Beeper/LED Flash/Both/Off).

7. Simpan dan ekspor data

   • Untuk pengukuran terstruktur, gunakan Group (hingga 50 grup, masing-masing 50 data) atau SSPC.

   • Hubungkan ke PC via micro-USB dan gunakan software untuk live transfer atau membaca memori, lalu ekspor CSV/XLS.

Catatan penting untuk akurasi:

• Pastikan material dasar sesuai (Fe/NFe) dan ketebalan minimum substrat terpenuhi (0,5 mm untuk Fe; 0,3 mm untuk NFe).

• Untuk pembacaan yang repeatable, konsistenkan titik ukur, tekanan sentuh, serta kondisi permukaan (bersih, kering, tidak berembun).

Cara Kerja / Metode Pengukuran

PCE-CT 29 didesain untuk mengukur ketebalan lapisan di atas logam Fe dan NFe. Dalam praktik industri, coating thickness gauge kombinasi Fe/NFe umumnya menggunakan dua prinsip berbeda: magnetic induction untuk substrat ferromagnetik (baja) dan eddy current untuk substrat non-ferrous (aluminium). Pada PCE-CT 29, pilihan Fe/NFe/Both di menu menunjukkan perangkat menyesuaikan metode sesuai substrat.

Bagaimana itu membantu pekerjaan QC?

• Pada panel baja, perubahan medan magnet yang “terhalang” lapisan coating dapat dikonversi menjadi ketebalan.

• Pada aluminium, arus eddy yang terinduksi akan berubah sesuai jarak sensor terhadap substrat, sehingga ketebalan lapisan dapat dihitung.

Tambahan yang sering luput: PCE-CT 29 juga menampilkan data lingkungan (temperatur/kelembapan). Di inspeksi coating, data ini berguna untuk mengecek kondisi kerja—misalnya saat kelembapan tinggi yang berpotensi memicu kondensasi dan memengaruhi proses aplikasi/inspeksi.

Kelengkapan Produk

Isi paket menurut manual:

• 1 unit PCE-CT 29 coating thickness gauge

• 1 set standard foils

• 1 calibration plates (Fe dan NFe)

• 1 USB pen drive

• 2 baterai AA 1,5 V

• 1 carrying case

• 1 user manual

Kelengkapan ini penting karena foil dan plate kalibrasi adalah fondasi untuk menjaga keterulangan hasil, terutama jika alat dipakai lintas tim dan lintas lokasi.

Manfaat bagi Pengguna

Untuk profesional industrial testing & measurement, manfaat PCE-CT 29 terasa ketika data ukur berubah menjadi keputusan cepat dan dapat dipertanggungjawabkan.

1. Meningkatkan kualitas dan konsistensi finishing
   Statistik di perangkat (min, maks, rata-rata, SDev) membantu QC melihat variasi coating dengan cepat tanpa harus menunggu olah data di kantor.

2. Mengurangi kesalahan inspeksi dan interpretasi subjektif
   Inspeksi visual dapat bias, terutama pada permukaan mengilap atau area sulit akses. Alat ukur memberi angka yang bisa dibandingkan dengan spesifikasi proses.

3. Mempercepat proses go/no-go
   Fitur alarm limit (bunyi/LED) membuat inspeksi menjadi lebih “otomatis”: ketika nilai melewati batas, operator langsung tahu tanpa menghitung manual.

4. Membuat pelaporan QC lebih rapi
   Mode Group dan SSPC membantu penataan data per area/part/batch, lalu diekspor ke CSV/XLS untuk dokumen QA, audit, atau klaim garansi.

5. Menurunkan risiko rework dan pemborosan
   Ketika ketebalan coating terkontrol, risiko rework (ulang cat/ulang coating) turun dan penggunaan material lebih stabil—dua hal yang langsung terasa pada biaya dan throughput.

FAQ

1. Untuk apa alat PCE-CT 29 digunakan?
   Untuk mengukur ketebalan lapisan/coating di atas logam (Fe dan NFe) tanpa merusak permukaan, dengan rentang 0–2000 µm.

2. Apakah pengukurannya merusak material atau cat?
   Tidak. Pengukuran dilakukan secara non-destruktif; sensor ditempelkan ke permukaan tanpa mengikis lapisan (selama penggunaan normal dan permukaan bersih).

3. Bisa digunakan untuk material apa saja?
   Substrat yang didukung adalah ferrous (Fe) dan non-ferrous (NFe) metals—misalnya baja dan aluminium.

4. Apakah perlu kalibrasi?
   Disarankan, terutama sebelum sesi inspeksi atau saat berpindah lokasi kerja. Manual menyediakan opsi kalibrasi zero dan referensi (single point, SSPC mode, dll.).

5. Data hasil ukur bisa disimpan dan dipindahkan ke komputer?
   Bisa. Perangkat punya penyimpanan grup dan dapat dihubungkan ke PC via micro-USB. Data bisa diekspor ke CSV dan XLS menggunakan software.

6. Berapa kapasitas memorinya untuk kerja QC harian?
   Tersedia 50 grup, masing-masing hingga 50 pengukuran. Ini cocok untuk pemetaan titik ukur per panel/part atau per area inspeksi.

7. Apa manfaat pengukuran temperatur dan kelembapan di alat ini?
   Membantu memeriksa kondisi lingkungan kerja saat proses coating/inspeksi, misalnya untuk menghindari kondisi terlalu lembap yang berisiko kondensasi atau mengganggu hasil proses.

8. Siapa yang cocok menggunakan PCE-CT 29?
   QC inspector, teknisi finishing/coating, engineer proses, tim maintenance, hingga decision maker yang membutuhkan data ketebalan coating untuk kontrol kualitas, audit, dan pengendalian biaya.
