PCE-LES 103UV-365: Stroboscope UV 365 nm Untuk Mempercepat Inspeksi Gerak Putar Dan Deteksi Indikasi Fluoresen Di Lini Otomotif

Di banyak fasilitas otomotif dan manufaktur komponen, masalah paling “mahal” sering muncul dari hal yang tampaknya sepele: gerak putar yang terlihat normal, tetapi sebenarnya menyimpan anomali kecil. Pulley yang sedikit eksentrik, belt yang mulai slip, kopling yang sesekali “nyentak”, atau kipas yang mengalami ketidakseimbangan ringan bisa lolos dari inspeksi visual biasa. Ketika anomali ini dibiarkan, risikonya nyata: downtime tak terencana, kerusakan bearing, lonjakan vibrasi, kualitas finishing yang menurun, hingga potensi kegagalan komponen pada kendaraan yang berujung klaim garansi.

Di sisi lain, tim quality control dan maintenance juga sering berhadapan dengan inspeksi berbasis fluoresen (misalnya pada proses penetrant testing atau pengecekan kebersihan/indikasi tertentu) yang memerlukan pencahayaan UV yang tepat. Jika pencahayaan kurang sesuai, indikasi menjadi samar, inspeksi melambat, dan keputusan “accept/reject” jadi tidak konsisten. Kombinasi kebutuhan “membekukan” gerak putar dan kebutuhan pencahayaan UV yang tepat inilah yang mendorong perlunya alat ukur yang praktis, repeatable, dan aman dipakai di lapangan.

Deskripsi Singkat PCE-LES 103UV-365

PCE-LES 103UV-365 adalah stroboscope UV (UVA) genggam yang memancarkan cahaya pada rentang 365–370 nm dan memungkinkan pengguna mengatur frekuensi kilatan dalam satuan Hz maupun FPM (flashes per minute). Dengan prinsip stroboskopik, alat ini membantu “membekukan” tampilan objek bergerak periodik sehingga inspeksi visual terhadap komponen berputar menjadi lebih mudah dan lebih cepat.

Keunggulan praktisnya terletak pada kombinasi kontrol frekuensi yang halus, pengaturan duty cycle (durasi kilatan), serta fitur phase shift untuk menggeser titik observasi tanpa mengubah frekuensi kilatan. Semua itu dibungkus dalam perangkat portabel dengan layar TFT 2,8 inci, baterai Li-ion isi ulang, dan housing IP52 sehingga cocok untuk lingkungan kerja industri yang dinamis.

Sebagai rujukan produk yang mencantumkan model ini secara eksplisit, PCE Instruments memuat halaman produk PCE-LES 103UV-365, termasuk penekanan pada penggunaan untuk analisis gerak mesin berputar dan pengaturan Hz/FPM.

Fungsi & Kegunaan Produk

Pertanyaan paling umum dari engineer dan QC biasanya sederhana: “Bisa dipakai buat apa, secara nyata di lapangan?” Berikut fungsi dan kegunaan yang paling relevan untuk PCE-LES 103UV-365.

Jenis “pengukuran” dan observasi yang didukung

• Observasi gerak putar berbasis frekuensi kilatan (stroboskopik) untuk objek periodik/berulang.

• Pengaturan frekuensi kilatan dalam:

  • 1–5.000 Hz

  • 60–300.000 FPM

• Penyetelan resolusi halus:

  • 0,01 FPM pada 60–9.999,99 FPM

  • 0,1 FPM pada 10.000–300.000 FPM

  • 0,01 Hz pada 1–5.000 Hz

Kondisi penggunaan yang umum

• Inspeksi komponen berputar yang harus diamati tanpa menghentikan mesin (selama aman dan prosedur K3 terpenuhi).

• Troubleshooting cepat saat commissioning, preventive maintenance, atau audit kualitas proses.

• Area kerja yang membutuhkan perangkat portabel dan tidak selalu dekat sumber listrik, karena alat memakai baterai isi ulang.

Masalah yang diselesaikan (contoh lapangan)

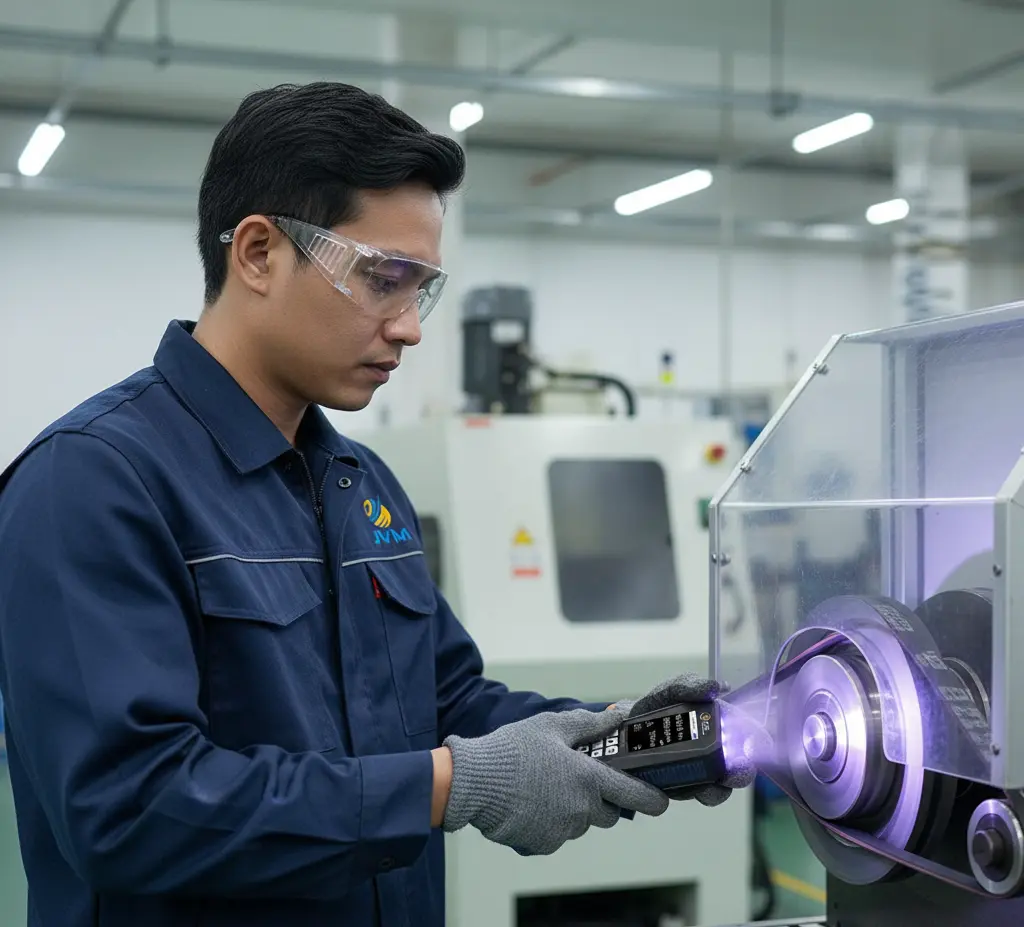

• Membekukan tampilan pulley, fan, shaft, gear, atau belt untuk melihat slip, run-out, wobble, atau ketidaksejajaran secara visual.

• Membantu verifikasi kecepatan putar (secara praktis) dengan menyesuaikan frekuensi kilatan hingga objek tampak “diam” atau bergerak lambat (fenomena aliasing yang terkontrol).

• Mempermudah inspeksi indikasi fluoresen di bawah UVA 365 nm pada aplikasi yang relevan, terutama ketika inspeksi visual butuh pencahayaan UVA yang konsisten.

Catatan penting: stroboscope adalah alat untuk observasi dan verifikasi visual berbasis frekuensi kilatan. Untuk pengukuran rpm yang tersertifikasi metrologi pada proses tertentu, sebagian fasilitas tetap menambahkan tachometer/encoder sebagai pembanding. PCE-LES 103UV-365 biasanya diposisikan sebagai alat inspeksi cepat dan diagnosis visual yang mempercepat pengambilan keputusan di lapangan.

Bidang / Industri Pengguna

• Industri otomotif (assembly, powertrain, stamping, painting support equipment)

• Manufaktur & fabrikasi komponen (machining, rotating equipment, conveyor line)

• Maintenance & inspection (predictive/condition-based maintenance)

• Aerospace MRO dan komponen (inspeksi komponen berputar dan inspeksi berbasis fluoresen)

• Industri energi dan utilitas (pompa, fan, motor, gearbox)

• QA/QC dan laboratorium pengujian non-destruktif (aplikasi fluoresen yang relevan)

Keunggulan / Highlights

• UVA 365–370 nm: sesuai untuk kebutuhan inspeksi berbasis UVA 365 nm di berbagai skenario fluoresensi industri.

• Rentang frekuensi lebar: 1–5.000 Hz dan 60–300.000 FPM, memudahkan adaptasi dari putaran rendah hingga sangat tinggi.

• Akurasi setting: 0,003% dari setting atau ±1 LSD, membantu konsistensi saat melakukan pengulangan inspeksi.

• Duty cycle dapat diatur: durasi kilatan 0,01%–1% dari total durasi dengan resolusi 0,01%, berguna untuk mengatur “kecerahan efektif” dan mengurangi blur.

• Phase shift -360° hingga 360°: menggeser momen kilatan untuk memindahkan titik observasi tanpa mengubah frekuensi.

• Layar TFT 2,8 inci: mudah dibaca di area kerja.

• Portabel dan siap kerja: baterai Li-ion 2200 mAh 7,4 V, waktu operasi sekitar 4 jam 30 menit pada kondisi tertentu, serta pengisian sekitar 2 jam 30 menit.

• USB-C dan dapat di-charge/dioperasikan via power bank, memudahkan kerja lapangan dan shift panjang.

• Housing IP52: lebih tenang untuk penggunaan di area produksi (debu ringan dan tetesan air terbatas).

Perbandingan & Posisi Produk

Di lapangan, inspeksi gerak putar sering dilakukan dengan tiga pendekatan: observasi visual langsung, pengukuran dengan sensor kontak/optik, atau stroboscope. Masing-masing ada tempatnya.

Perbandingan dengan metode manual/konvensional

• Observasi visual langsung (tanpa strobe)

  • Kelebihan: cepat, tanpa alat

  • Keterbatasan: pada putaran tinggi, detail (slip, wobble, run-out) sulit terlihat; hasil sangat bergantung pengalaman operator

• Tachometer/encoder (kontak/optik)

  • Kelebihan: angka rpm lebih “tegas” untuk pencatatan

  • Keterbatasan: tidak selalu memberi konteks visual; beberapa skenario butuh akses titik ukur yang sulit atau memerlukan marking/target

• Stroboscope UV (PCE-LES 103UV-365)

  • Kelebihan: memberi “gambar” masalah, bukan hanya angka; membantu diagnosis cepat pada komponen periodik tanpa menghentikan proses (dengan prosedur aman)

  • Keterbatasan: interpretasi dipengaruhi fenomena aliasing; untuk pelaporan formal, sering dipasangkan dengan metode ukur lain

Posisi dalam kategori alat sejenis

PCE-LES 103UV-365 berada pada kelas stroboscope portabel profesional dengan kontrol frekuensi presisi, pengaturan duty cycle, dan phase shift. Di kelas ini, fitur duty cycle dan phase shift biasanya menjadi pembeda yang terasa manfaatnya saat Anda mengejar detail visual tertentu (misalnya “mencari” titik cacat pada satu sisi pulley atau menggeser titik observasi pada gear).

Tabel ringkas manfaat per pendekatan

Spesifikasi Teknis

Spesifikasi berikut difokuskan pada model PCE-LES 103UV-365 sesuai dokumen seri PCE-LES 103/108.

Tata Cara Pemakaian

Berikut versi ringkas 7 langkah yang realistis dipakai teknisi di lantai produksi.

1. Persiapan alat
   Pastikan baterai cukup dan area inspeksi aman (guarding, jarak aman dari bagian berputar, APD sesuai). Perhatikan peringatan keselamatan terkait paparan LED ke mata.

2. Nyalakan perangkat
   Tekan dan tahan tombol Power sekitar 2 detik hingga perangkat masuk ke main screen.

3. Pilih satuan frekuensi (Hz atau FPM)
   Dari main screen, tekan OK untuk switch unit Hz/FPM sesuai kebutuhan Anda.

4. Atur frekuensi kilatan
   Gunakan tombol Up/Down untuk menaikkan/menurunkan nilai; gunakan tombol /2 dan x2 untuk perubahan cepat; gunakan mode Quick untuk fine adjustment digit per digit.

5. Set duty cycle (durasi kilatan) bila perlu
   Masuk Menu → Duty cycle, lalu sesuaikan pulse dan satuannya (persen/derajat/waktu). Ingat: durasi lebih panjang meningkatkan intensitas kilatan, tetapi bisa menambah blur pada objek cepat.

6. Set phase shift bila perlu
   Masuk Menu → Phase shift untuk menggeser momen kilatan sehingga titik observasi berpindah tanpa mengubah jarak antar kilatan. Ini berguna saat Anda mengejar detail pada posisi spesifik komponen.

7. Setelah selesai, matikan dan simpan
   Matikan perangkat dengan menahan tombol Power hingga countdown selesai. Simpan di tas/area yang terlindung dan bersihkan dengan kain lembap pH-netral jika diperlukan.

Catatan penting:

• Hindari menatap sumber LED secara langsung, terutama saat LED menyala.

• Jika inspeksi dilakukan dekat bagian berputar, utamakan prosedur K3: jarak aman, guarding, dan izin kerja.

Cara Kerja / Metode Pengukuran

Stroboscope bekerja dengan memancarkan kilatan cahaya periodik pada frekuensi tertentu. Saat frekuensi kilatan mendekati frekuensi gerak objek (misalnya putaran shaft), objek akan tampak “diam” atau bergerak lambat. Efek ini sangat berguna untuk inspeksi visual, karena mata manusia sulit menangkap detail pada putaran tinggi.

Pada PCE-LES 103UV-365, kontrol yang relevan untuk kualitas observasi adalah:

• Frekuensi kilatan (Hz/FPM) untuk “mengunci” tampilan periodik.

• Duty cycle/flash duration untuk mengatur kompromi antara intensitas dan ketajaman visual.

• Phase shift untuk menggeser momen kilatan sehingga area yang ingin dilihat dapat “muncul” pada sudut/poin observasi yang lebih nyaman tanpa mengubah frekuensi.

Mengapa UVA 365 nm penting? Pada aplikasi fluoresensi industri, banyak material/indikator yang “muncul” lebih jelas saat disinari UVA sekitar 365 nm. Secara umum, konsep fluoresensi juga dibahas dalam literatur Indonesia, misalnya studi pengamatan fluoresensi berbasis domain panjang gelombang.

Kelengkapan Produk

Daftar kelengkapan dari halaman produk PCE-LES 103UV-365 mencantumkan item berikut: unit PCE-LES 103UV-365, kabel USB-C, quick start guide, dan service bag.

Dalam praktik pengadaan untuk kebutuhan industri, item yang biasanya dipastikan ada:

• Unit utama PCE-LES 103UV-365

• Kabel USB-C untuk pengisian

• Dokumentasi quick start/manual

• Tas atau service bag untuk penyimpanan dan mobilisasi

Manfaat bagi Pengguna

• Efisiensi kerja inspeksi
  Membantu teknisi “melihat” masalah tanpa bongkar pasang berlebihan, sehingga troubleshooting lebih cepat dan downtime lebih pendek.

• Peningkatan kualitas keputusan QC
  Observasi visual yang lebih jelas mengurangi keputusan berbasis asumsi, terutama pada anomali kecil (slip periodik, wobble halus, ketidaksejajaran).

• Penghematan biaya perbaikan berulang
  Deteksi dini anomali mekanis membantu mencegah efek domino: bearing rusak, belt putus, atau kerusakan gearbox.

• Pengurangan kesalahan manusia
  Dengan setting yang repeatable (akurasi dan resolusi baik), inspeksi bisa distandardisasi antar shift dan antar operator.

• Praktis untuk kerja lapangan
  Portabel, baterai isi ulang, dan bisa dioperasikan/di-charge via power bank membuatnya fleksibel untuk area yang jauh dari panel listrik.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk membantu observasi dan inspeksi komponen bergerak periodik (terutama berputar) dengan efek “freeze motion”, serta menyediakan pencahayaan UVA 365 nm untuk aplikasi inspeksi yang relevan.

2. Apakah pengukuran merusak material?
   Tidak. Stroboscope bekerja dengan pencahayaan kilat; tidak ada kontak fisik dengan material.

3. Bisa digunakan untuk material apa saja?
   Untuk observasi gerak putar, materialnya tidak spesifik (metal, plastik, komposit) selama objek punya pola gerak periodik yang bisa “dikunci” dengan frekuensi kilatan. Untuk aplikasi fluoresen, relevansinya bergantung pada ada/tidaknya material/indikator yang merespons UVA.

4. Apakah perlu kalibrasi?
   Pada penggunaan inspeksi visual, yang paling penting adalah konsistensi setting dan prosedur kerja. Untuk kebutuhan dokumentasi formal, beberapa fasilitas menambahkan verifikasi berkala terhadap frekuensi (mengacu SOP internal).

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, QC/QA, engineer produksi, inspector NDT, dan tim commissioning yang perlu diagnosis cepat pada peralatan berputar atau inspeksi berbasis UVA di lapangan.
