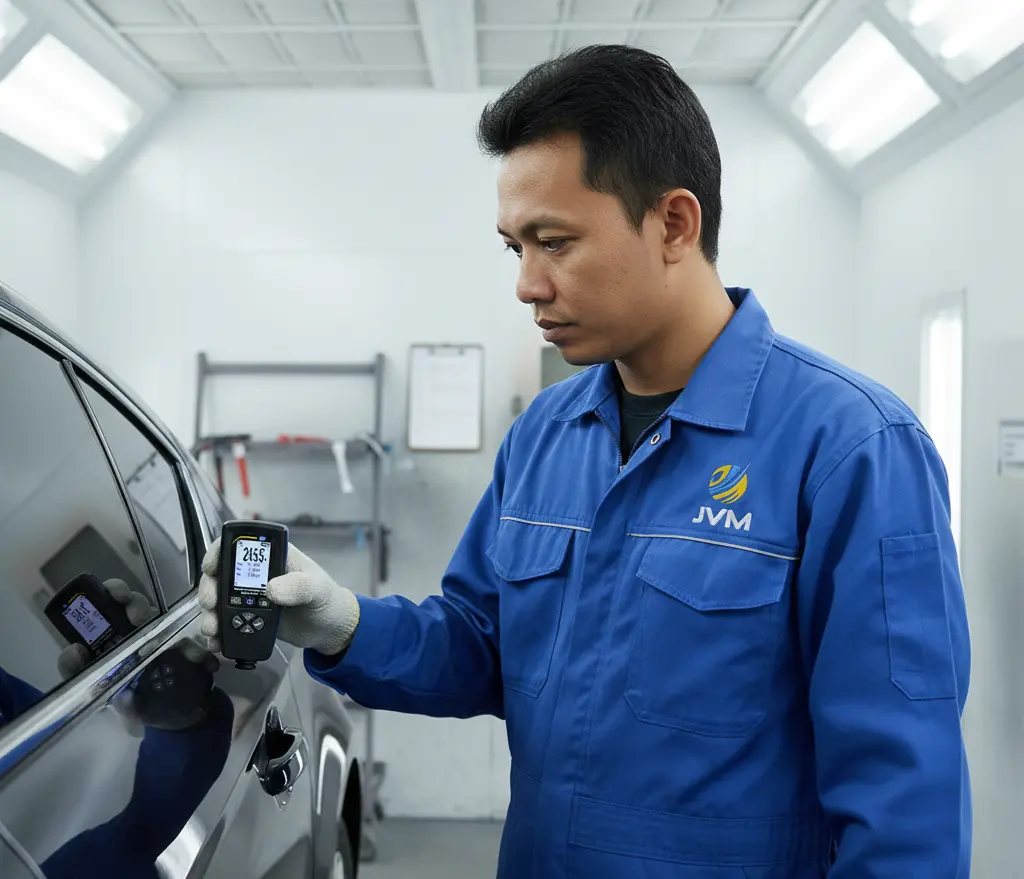

PCE-CT 5000H – Car Measuring Device Untuk Ukur Ketebalan Cat 0–5000 µm | QC Body Repair Lebih Terkendali

Di bengkel body repair dan cat oven, kualitas finishing sering ditentukan oleh satu hal yang kelihatannya sepele: ketebalan lapisan cat yang konsisten. Terlalu tipis, perlindungan menurun—cat lebih rentan pudar, mudah terkelupas, dan perlindungan terhadap korosi berkurang. Terlalu tebal, risikonya juga nyata: permukaan bisa tampak “berat”, potensi orange peel meningkat, waktu curing dapat bertambah, dan pada beberapa kasus rework jadi tidak terhindarkan.

Masalahnya, “feeling” tangan dan inspeksi visual tidak selalu cukup, terutama saat mengejar repeatability antar panel (fender vs door), antar mobil, atau antar teknisi. Ketika ketebalan tidak dipantau, risiko merembet ke banyak titik: pemborosan material, waktu booth terpakai lebih lama, komplain pelanggan, sampai reputasi bengkel yang ikut dipertaruhkan. Karena itu, kebutuhan alat ukur yang bisa memverifikasi ketebalan cat secara cepat dan tanpa merusak permukaan menjadi semakin penting, khususnya untuk proses QC setelah pengecatan dan setelah oven.

Deskripsi Singkat PCE-CT 5000H

PCE-CT 5000H adalah alat ukur ketebalan coating/cat (dry film thickness/DFT) yang bekerja secara non-destruktif pada substrat logam ferrous (besi/baja, Type F) dan non-ferrous (misalnya aluminium, Type N). Alat ini mendeteksi jenis material dan menggunakan metode induksi magnetik untuk ferrous serta eddy current untuk non-ferrous.

Di lingkungan body repair, PCE-CT 5000H relevan untuk pemeriksaan ketebalan cat kendaraan (panel baja maupun aluminium), pengecekan hasil repaint, dan kontrol mutu pada permukaan painted atau powder-coated. Alat ini juga memiliki fungsi penyimpanan data hingga 2000 hasil ukur dan alarm batas atas/bawah untuk membantu teknisi menjaga hasil tetap di koridor yang diinginkan.

Jika Anda sedang membangun SOP untuk mengurangi rework (misalnya karena ketebalan tidak rata, curing tidak konsisten, atau cat terlalu “berat”), artikel ini bisa menjadi pengantar praktis. Untuk konteks masalah ketebalan lapisan dan dampaknya ke kualitas, Anda juga bisa membaca artikel teknis dari PCE Instruments yang membahas produk PCE-CT 5000H sebagai perangkat ukur ketebalan cat kendaraan (DFT) dan inspeksi cat otomotif.

Fungsi & Kegunaan Produk

Fungsi utama alat

• Mengukur ketebalan lapisan coating/cat (DFT) secara cepat dan non-destruktif pada permukaan logam ferrous (Type F) dan non-ferrous (Type N).

• Membantu verifikasi hasil finishing: apakah ketebalan berada pada rentang yang sesuai target bengkel/SOP.

• Mendukung dokumentasi QC dengan penyimpanan data dan pengelompokan pembacaan.

Kegunaan spesifik di lapangan (body repair & cat oven)

• QC setelah basecoat/clearcoat kering (hard dry) untuk memastikan lapisan tidak under/over.

• Pemeriksaan ketebalan pada panel hasil perbaikan dempul–primer–surfacer–base–clear agar “build-up” tidak berlebihan.

• Kontrol konsistensi antar panel (misalnya panel yang di-blend vs panel yang full repaint).

• Audit internal: membandingkan hasil antar teknisi dan antar shift, lalu menyempurnakan setting spray gun, jarak semprot, dan teknik overlap.

Skenario sebelum / saat / sesudah pekerjaan

Sebelum pengecatan

• Tentukan “koridor” ketebalan kerja berdasarkan SOP bengkel (contoh: target primer/clear sesuai kebijakan internal).

• Siapkan alarm batas atas/bawah agar saat QC, teknisi segera tahu bila hasil menyimpang.

Saat proses finishing (di sela tahapan)

• Setelah tiap tahap (misalnya primer/surfacer), lakukan sampling beberapa titik ukur pada panel kunci.

• Jika terlihat tren terlalu tebal di area tertentu, koreksi teknik aplikasi (jarak semprot, kecepatan tangan, overlap) sebelum lanjut ke tahap berikutnya.

Sesudah oven/curing

• Lakukan QC final: beberapa titik ukur pada panel utama.

• Simpan data ke grup yang sesuai (misalnya per job/nomor SPK) untuk riwayat dan evaluasi mutu.

Mode kerja/metode pengukuran yang relevan

PCE-CT 5000H mendukung:

• Pengukuran single dan continuous (sesuai fitur di manual).

• Mode probe: Auto, Magnetic (MAG), dan Eddy (EDDY) agar teknisi bisa menyesuaikan dengan material panel.

  • AUTO berguna untuk bengkel yang menangani panel campuran (baja dan aluminium).

  • MAG untuk fokus panel baja.

  • EDDY untuk panel aluminium/non-ferrous.

Bidang / Industri Pengguna

Target pengguna dan fungsi alat di masing-masing konteks:

• Bengkel body repair: alat QC untuk memastikan ketebalan lapisan cat konsisten dan mengurangi rework.

• Cat oven / paint booth: alat verifikasi hasil curing dan konsistensi proses aplikasi.

• Detailer atau inspeksi kendaraan: alat pemeriksaan kondisi cat (misalnya indikasi repaint/ketebalan tidak wajar).

• Manufaktur/komponen berlapis: alat kontrol mutu ketebalan coating pada part logam.

Keunggulan / Highlights

Berikut poin yang terasa “kepakai” di bengkel, dengan fokus membantu teknisi dan mengurangi risiko kesalahan:

• Non-destruktif: pengukuran tanpa merusak permukaan cat, sehingga QC bisa dilakukan langsung pada unit pelanggan.

• Dukungan ferrous dan non-ferrous: satu alat untuk panel baja dan aluminium, berguna untuk kendaraan modern yang materialnya campuran.

• Auto material recognition dan pilihan mode probe (AUTO/MAG/EDDY): mengurangi risiko salah metode saat pindah panel.

• Alarm batas atas/bawah: membantu teknisi mengambil keputusan cepat saat hasil keluar dari koridor yang ditetapkan bengkel.

• Penyimpanan data hingga 2000 hasil ukur dan pembagian grup: memudahkan pencatatan QC per pekerjaan.

• Fungsi statistik (mean/min/max/standard deviation): membantu membaca “stabil atau liar” tanpa harus menghitung manual.

• V-groove pada kepala ukur: memudahkan penempatan probe pada area tertentu (misalnya permukaan melengkung/tepi tertentu) selama masih dalam batas minimal radius kelengkungan.

• Transfer data via USB: cocok untuk bengkel yang ingin rapikan dokumentasi QC ke PC.

• Auto power-off: mengurangi risiko baterai cepat habis ketika alat lupa dimatikan.

Catatan praktik: akurasi pengukuran coating sangat dipengaruhi oleh kalibrasi, kondisi substrat, radius kelengkungan, ketebalan substrat, area ukur, kebersihan, hingga baterai lemah. Manual menekankan faktor-faktor ini dan menyarankan re-kalibrasi bila kondisi berubah.

Perbandingan Produk

Di bengkel, kontrol ketebalan biasanya jatuh ke tiga pendekatan: feeling + inspeksi visual, alat konvensional yang minim fitur (misalnya tanpa alarm/penyimpanan), atau pendekatan destruktif/lambat (uji potong/cross-section untuk investigasi tertentu). PCE-CT 5000H berada di jalur QC harian: cepat, non-destruktif, dan membantu repeatability.

Spesifikasi Teknis

Tata Cara Pemakaian

Langkah ringkas (praktik bengkel) yang tetap selaras dengan alur manual.

1. Persiapan alat

   • Pastikan baterai dalam kondisi baik; bila indikator baterai rendah, pengukuran bisa kurang andal.

2. Nyalakan alat

   • Tekan tombol power, tunggu alat siap di mode ukur.

3. Tentukan perlu kalibrasi atau tidak

   • Jika material/kelengkungan/ketebalan substrat berbeda dari kondisi sebelumnya, lakukan zero atau multi-point calibration sesuai kebutuhan akurasi.

4. Kalibrasi (bila diperlukan)

   • Zero calibration: tahan tombol ZERO sampai indikator “ZERO” muncul, ukur pada sampel tanpa coating beberapa kali untuk mendapatkan nilai rata-rata.

   • Multi-point calibration: masuk mode CAL, lakukan zero terlebih dulu, gunakan foil kalibrasi dan set point sampai sesuai nilai foil, ulang beberapa kali untuk mean value.

5. Proses pengukuran

   • Tempatkan probe tegak lurus dan cepat pada permukaan, tunggu bunyi beep, lalu angkat probe cepat. Nilai tampil dan statistik terbarui.

6. Penyimpanan data

   • Gunakan group mode sesuai kebutuhan: DIR untuk cek cepat (data hilang saat power off) atau GEN untuk penyimpanan (hingga 4 grup, tersimpan).

7. Setelah selesai

   • Matikan alat atau biarkan auto power off bekerja bila tidak ada operasi dalam waktu tertentu.

Catatan penting untuk bengkel:

• Bersihkan probe dan permukaan dari debu halus/overspray yang bisa mempengaruhi kontak ukur.

• Hindari pengukuran dekat medan magnet kuat.

• Perhatikan batas minimal radius kelengkungan dan diameter area ukur.

Cara Kerja / Metode Pengukuran

PCE-CT 5000H mengukur ketebalan lapisan tanpa harus menggores atau memotong coating. Cara kerjanya bergantung pada jenis substrat:

• Pada ferrous (Type F), alat memakai prinsip induksi magnetik. Sensor membaca respons medan magnet ketika probe didekatkan ke logam besi/baja, lalu menghitung “jarak efektif” yang merepresentasikan ketebalan lapisan non-magnetik di atasnya.

• Pada non-ferrous (Type N) seperti aluminium, alat memakai prinsip eddy current. Sensor membangkitkan arus pusar pada logam non-ferrous dan membaca perubahan respons akibat adanya lapisan isolator (cat/anodizing/coat) di atas logam.

Bagaimana alat membedakan kondisi

• Dalam mode AUTO, alat menentukan jenis substrat dan menampilkan penanda F (ferrous) atau N (non-ferrous).

• Teknisi juga bisa memaksa mode MAG atau EDDY untuk mengurangi “salah baca” saat pekerjaan spesifik.

Batasan praktis yang perlu diingat

• Substrat harus memenuhi ketebalan dasar minimum: 0.02 mm untuk Type F dan 0.05 mm untuk Type N.

• Permukaan terlalu kecil atau terlalu melengkung bisa mempengaruhi hasil; rujuk batas minimal radius kelengkungan dan diameter area ukur.

• Kondisi permukaan (kekasaran, kontaminan) dan teknik penempelan probe mempengaruhi repeatability; manual merinci faktor-faktor ini dan menekankan pentingnya kalibrasi yang sesuai sampel kerja.

Kelengkapan Produk

Berdasarkan daftar delivery contents pada manual, paket mencakup:

• 1 unit PCE-CT 5000H thickness gauge

• 2 zero calibration plates (ferrous dan non-ferrous)

• 5 calibration plates

• 2 baterai AAA 1.5V

• 1 USB cable

• 1 PC-compatible software

• 1 user manual

• 1 carrying case

Manfaat bagi Pengguna

Manfaat yang biasanya paling terasa di bengkel body repair & cat oven:

• Efisiensi kerja

  • QC lebih cepat karena pembacaan bisa dilakukan segera setelah proses kering/oven, dengan laju ukur hingga 2x per detik.

  • Alarm batas membantu teknisi fokus pada titik yang perlu koreksi.

• Peningkatan kualitas finishing

  • Konsistensi ketebalan antar panel lebih mudah dijaga dengan sampling titik ukur dan statistik (mean/min/max/standard deviation).

  • Mengurangi “trial-and-error” saat setting teknik aplikasi karena ada angka yang bisa dibandingkan.

• Penghematan biaya

  • Mengurangi pemborosan material akibat over-application yang tidak terdeteksi sejak awal.

  • Mengurangi risiko rework yang memakan booth time, listrik oven, dan jam kerja.

• Pengurangan kesalahan

  • AUTO material recognition dan opsi mode probe membantu menurunkan risiko salah metode pada panel berbeda material.

  • Penyimpanan hingga 2000 data mendukung audit internal ketika terjadi komplain atau evaluasi SOP.

FAQ

1. Apakah alat ini bisa mengukur ketebalan cat pada panel aluminium?
   Bisa. PCE-CT 5000H mendukung Type N (non-ferrous) dengan metode eddy current, umum untuk aluminium.

2. Apakah pengukurannya merusak clear coat atau meninggalkan bekas?
   Tidak. Metode pengukuran bersifat non-destruktif; probe ditempelkan ke permukaan tanpa menggores.

3. Seberapa penting kalibrasi untuk pekerjaan bengkel harian?
   Penting, terutama jika substrat, kelengkungan panel, atau kondisi permukaan berubah. Manual menekankan faktor-faktor yang mempengaruhi akurasi (substrat, kelengkungan, ketebalan dasar, area ukur, kebersihan, suhu/kelembapan) dan menyarankan re-kalibrasi sesuai sampel kerja.

4. Apakah alat ini bisa menyimpan hasil ukur per pekerjaan (per unit mobil)?
   Bisa, melalui group mode dan penyimpanan hingga 2000 nilai (dengan skema four data groups).

5. Apakah alat ini aman dipakai di area paint booth dan cat oven?
   Aman selama digunakan sesuai kondisi lingkungan yang ditentukan (0–50°C dan 20–90% RH) serta tidak dipakai di atmosfer eksplosif. Manual juga menyarankan tidak memaparkan alat pada kelembapan ekstrem, getaran keras, atau tangan basah.

Hubungi kami. Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami bahwa kontrol ketebalan lapisan cat bukan sekadar angka—ini fondasi konsistensi kualitas, efisiensi booth, dan pengendalian rework di bengkel body repair maupun cat oven. Kami melayani kebutuhan klien bisnis dan aplikasi industri dengan instrumen pengukuran yang relevan untuk QC, termasuk PCE-CT 5000H dan perangkat pengujian lainnya, agar tim Anda dapat membangun SOP yang lebih rapi, menjaga hasil finishing tetap stabil, dan memudahkan dokumentasi inspeksi. Mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
