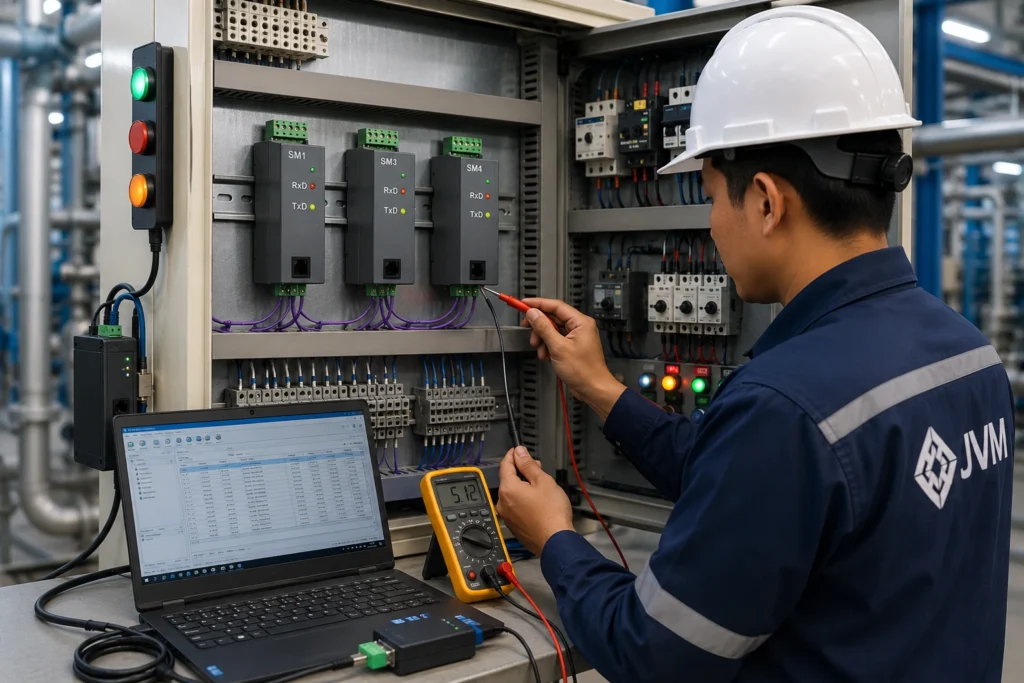

Komunikasi RS485 Modbus Sering Terputus? Periksa 10 Penyebab Ini

Gejala Komunikasi RS485 Modbus Bermasalah

Data berhenti diperbarui

Nilai pada HMI atau SCADA tetap berada pada angka terakhir meskipun kondisi proses berubah.

Timeout muncul secara berkala

Perangkat dapat merespons beberapa kali, kemudian gagal pada permintaan berikutnya. Gejala ini sering berkaitan dengan noise, topologi, timing, atau jaringan terlalu padat.

Semua data menjadi nol

Program dapat mengganti nilai dengan nol saat komunikasi gagal. Jangan langsung menganggap sensor benar-benar membaca nol.

Hanya satu perangkat yang tidak terbaca

Kemungkinan alamat, suplai, parameter serial, terminal, atau register perangkat tersebut berbeda.

Semua perangkat hilang bersamaan

Periksa master, converter USB-RS485, gateway, kabel trunk, catu daya, atau titik sambungan utama.

Komunikasi gagal ketika motor atau inverter aktif

Noise elektromagnetik, routing kabel, grounding, atau shielding kemungkinan menjadi penyebab.

Komunikasi stabil dengan satu perangkat tetapi gagal setelah perangkat ditambah

Periksa alamat bentrok, topologi jaringan, terminasi, biasing, panjang cabang, beban jaringan, dan interval polling.

Read command berhasil tetapi write command gagal

Function code, alamat coil/register, hak akses, format nilai, atau logika perangkat dapat tidak sesuai.

Data terlihat acak atau sangat besar

Komunikasi mungkin sebenarnya berhasil, tetapi register, tipe data, signed/unsigned, atau urutan byte dan word salah.

Cara Kerja RS485 Modbus

RS485 merupakan interface serial diferensial yang umum digunakan untuk jaringan multipoint. Modbus RTU atau ASCII berjalan di atas jalur komunikasi tersebut.

Peran client dan server

• Client atau master: mengirim permintaan baca atau tulis.
• Server atau slave: menerima permintaan pada alamatnya dan mengirim respons.

Dalam jaringan serial standar, perangkat server tidak seharusnya mengirim data tanpa permintaan dari client.

Modbus RTU

Modbus RTU menggunakan frame biner dan umum dipakai pada otomasi industri. Pemisahan frame bergantung pada timing antarbyte dan antarframe.

Modbus ASCII

Modbus ASCII mengirim frame menggunakan karakter ASCII. Mode ini tidak dapat dicampur dengan RTU dalam satu komunikasi yang sama.

RS485 dua kabel

Panduan Modbus Serial Line menjelaskan bahwa konfigurasi RS485 dua kabel merupakan implementasi yang umum. Data dikirim melalui balanced twisted pair pada trunk jaringan. Setiap perangkat dihubungkan secara paralel pada bus sesuai topologi yang direkomendasikan.

RS485 bukan Modbus TCP

RS485 tidak dapat langsung dihubungkan ke Ethernet. Gunakan gateway yang mengubah lapisan fisik dan protokol menjadi Modbus TCP apabila sistem pusat hanya memiliki jaringan Ethernet.

10 Penyebab RS485 Modbus Sering Terputus

1. Kabel A dan B terbalik

Penamaan terminal RS485 tidak selalu konsisten antarprodusen. Sebagian menggunakan A/B, D+/D-, atau tanda lain. Jika tidak ada respons, coba verifikasi polaritas berdasarkan manual, bukan berdasarkan warna kabel.

Kabel terbalik biasanya menyebabkan komunikasi gagal total, tetapi pada jaringan dengan converter atau perangkat tertentu gejalanya dapat membingungkan.

2. Parameter serial tidak sama

Client dan server harus menggunakan pengaturan yang sama:

• Baud rate.
• Jumlah data bit.
• Parity.
• Stop bit.
• Modbus RTU atau ASCII.

Satu parameter berbeda sudah cukup untuk menyebabkan timeout atau frame error.

3. Alamat perangkat bentrok

Dua server dengan alamat sama dapat merespons permintaan yang sama. Respons bertabrakan dan client menerima data rusak atau tidak menerima respons valid.

Setiap perangkat dalam satu segmen Modbus harus memiliki alamat unik.

4. Terminasi tidak sesuai

Jaringan RS485 memerlukan terminasi pada ujung trunk sesuai desain kabel dan spesifikasi perangkat. Terminator yang hilang dapat menghasilkan pantulan sinyal, sedangkan terlalu banyak terminator membebani driver.

Jangan memasang terminator pada setiap perangkat. Identifikasi dua ujung fisik trunk jaringan.

5. Topologi berbentuk bintang atau cabang terlalu panjang

RS485 lebih sesuai menggunakan trunk atau daisy-chain dengan cabang pendek. Topologi bintang dan stub panjang meningkatkan pantulan serta distorsi sinyal, terutama pada baud rate tinggi atau kabel panjang.

6. Kabel komunikasi tidak sesuai

Gunakan twisted pair dengan karakteristik yang sesuai untuk RS485. Kabel tidak berpilin, sambungan yang buruk, konektor longgar, atau impedansi tidak seragam dapat membuat komunikasi tidak stabil.

7. Grounding dan shielding bermasalah

Perbedaan potensial antarpanel dapat menyebabkan common-mode voltage. Shield yang dihubungkan tanpa desain jelas juga dapat membentuk ground loop.

Ikuti standar grounding perusahaan dan manual seluruh perangkat. Jangan menghubungkan shield secara acak pada beberapa titik.

8. Gangguan elektromagnetik

Sumber gangguan umum meliputi:

• Variable frequency drive.
• Motor besar.
• Contactor.
• Solenoid valve.
• Heater switching.
• Kabel daya berarus tinggi.
• Radio transmitter.

Pisahkan kabel komunikasi dari kabel daya dan hindari jalur paralel yang panjang.

9. Polling terlalu cepat atau terlalu banyak register

Client dapat mengirim permintaan baru sebelum server siap. Jaringan dengan banyak perangkat dan register membutuhkan interval polling, timeout, dan retry yang sesuai.

Permintaan berlebihan dapat membuat response time meningkat dan menimbulkan timeout palsu.

10. Catu daya perangkat tidak stabil

Perangkat dapat restart atau kehilangan komunikasi ketika tegangan turun. Gangguan ini sering terjadi saat contactor, motor, valve, atau beban lain aktif.

Ukur tegangan langsung pada terminal perangkat saat sistem bekerja, bukan hanya saat panel tanpa beban.

Urutan Troubleshooting yang Disarankan

Langkah 1: Dokumentasikan kondisi awal

Catat:

• Perangkat yang gagal.
• Waktu gangguan.
• Kondisi mesin saat gangguan.
• Jumlah perangkat pada bus.
• Panjang dan rute kabel.
• Baud rate dan parameter serial.
• Pesan error client.

Langkah 2: Periksa catu daya

Pastikan modul mendapatkan tegangan sesuai varian. PCE-SM1, PCE-SM3, dan PCE-SM4 tersedia dengan pilihan suplai 85–253 V AC/DC atau 20–50 V AC/DC.

Langkah 3: Uji satu perangkat

Lepaskan perangkat lain dari jaringan dan hubungkan satu server ke client menggunakan kabel pendek. Jika komunikasi tetap gagal, fokus pada parameter, polaritas, alamat, register, dan perangkat itu sendiri.

Langkah 4: Gunakan software Modbus client

Uji perangkat menggunakan komputer dan converter RS485 yang diketahui bekerja. Masukkan parameter serial dan alamat perangkat secara manual.

Langkah 5: Periksa A dan B

Bandingkan terminal berdasarkan manual client, converter, dan server. Jangan mengasumsikan A selalu sama dengan D+ pada semua merek.

Langkah 6: Samakan parameter serial

Verifikasi setiap parameter. Jangan hanya memeriksa baud rate.

Langkah 7: Uji register sederhana

Mulai dari satu register atau status yang terdokumentasi. Hindari membaca blok besar sebelum komunikasi dasar stabil.

Langkah 8: Tambahkan perangkat satu per satu

Berikan alamat unik, lalu uji setiap penambahan. Cara ini membantu menemukan perangkat, sambungan, atau segmen kabel yang menimbulkan gangguan.

Langkah 9: Periksa topologi dan terminasi

Identifikasi trunk utama, dua ujung jaringan, panjang cabang, dan posisi terminator.

Langkah 10: Uji saat sumber noise aktif

Jalankan motor, inverter, heater, atau contactor sambil memantau error komunikasi. Bandingkan dengan kondisi beban mati.

Langkah 11: Kurangi baud rate

Baud rate lebih rendah dapat membantu pada jaringan panjang atau lingkungan bising, tetapi bukan pengganti wiring yang benar.

Langkah 12: Atur polling dan timeout

Naikkan interval polling secara bertahap, kurangi jumlah register per permintaan, dan berikan jeda antarperangkat.

Parameter yang Harus Disamakan

Perhatikan penomoran register

Sebagian software menampilkan alamat mulai dari nol, sedangkan dokumentasi dapat menuliskan referensi mulai dari satu. Perbedaan ini dapat membuat pembacaan bergeser satu register.

Perhatikan word order

Data 32-bit menggunakan dua register 16-bit. Urutan word dan byte dapat berbeda antarperangkat atau software.

Perhatikan faktor desimal

Nilai 253 dapat berarti 253, 25,3, atau 2,53 tergantung faktor skala pada manual.

Panduan Dasar Wiring RS485

Gunakan trunk atau daisy-chain

Hubungkan perangkat sepanjang jalur utama. Hindari membuat banyak cabang panjang dari satu titik pusat.

Gunakan twisted pair

Pasangan kabel A dan B harus dipilin bersama agar gangguan common-mode lebih mudah ditolak.

Identifikasi dua ujung jaringan

Terminasi dipasang pada ujung fisik trunk sesuai spesifikasi kabel dan perangkat, bukan berdasarkan posisi panel pada gambar.

Jaga stub tetap pendek

Kabel cabang dari trunk menuju perangkat sebaiknya dibuat sesingkat mungkin.

Pisahkan dari kabel daya

Jangan meletakkan RS485 dalam jalur panjang yang sama dengan kabel motor atau output inverter.

Periksa shield

Gunakan shield dan grounding sesuai standar instalasi. Hindari sambungan shield yang terputus-putus atau membentuk loop tanpa perencanaan.

Gunakan terminal yang kuat

Sambungan longgar menyebabkan impedance discontinuity dan gangguan intermiten. Periksa kekencangan terminal sesuai torque yang direkomendasikan.

Label setiap perangkat

Dokumentasikan:

• Alamat Modbus.
• Terminal A dan B.
• Tegangan suplai.
• Lokasi terminator.
• Rute trunk.
• Parameter serial.

Mengatur Polling, Timeout, dan Retry

Jangan membaca semua register terlalu cepat

Baca hanya data yang dibutuhkan. Register yang jarang berubah dapat dipanggil dengan interval lebih lambat.

Kelompokkan register yang berurutan

Jika dokumentasi mengizinkan, baca beberapa register berurutan dalam satu transaksi agar jumlah frame berkurang.

Berikan waktu respons yang cukup

Timeout harus lebih panjang daripada waktu respons normal server, converter, dan jaringan. Timeout terlalu pendek menghasilkan error meskipun respons sebenarnya masih dalam perjalanan.

Batasi retry

Retry berlebihan dapat membebani jaringan yang sedang mengalami gangguan. Gunakan jumlah retry yang terkendali dan catat error.

Gunakan jeda antarperangkat

Pada jaringan dengan banyak server, berikan jeda agar bus benar-benar bebas sebelum transaksi berikutnya.

Prioritaskan data kritis

Data penting dapat dibaca lebih sering daripada data konfigurasi atau statistik.

Pisahkan masalah jaringan dan proses

Jangan menulis nilai nol ketika komunikasi gagal tanpa quality flag. Gunakan status seperti:

• Good.
• Stale.
• Timeout.
• Communication error.
• Out of range.

Saat Komunikasi Aktif tetapi Data Salah

Respons Modbus yang valid tidak menjamin nilai sudah diinterpretasikan dengan benar.

Register salah

Perangkat menjawab, tetapi client membaca lokasi yang bukan data proses.

Function code salah

Coil, discrete input, input register, dan holding register menggunakan jenis akses berbeda.

Signed dan unsigned tertukar

Nilai negatif dapat tampil sebagai angka positif besar.

Integer dan float tertukar

Dua register float yang dibaca sebagai dua integer akan menghasilkan angka yang tidak bermakna.

Word order salah

Tukar urutan dua register jika dokumentasi perangkat dan client menggunakan format berbeda.

Scaling salah

Nilai 4–20 mA dapat sudah dikonversi oleh PCE-SM1 atau masih membutuhkan scaling pada PLC, tergantung format register dan konfigurasi.

Counter rollover

Counter PCE-SM3 dapat mencapai 4.294.967.295 pulsa. Program harus menangani rollover atau reset sesuai kebutuhan aplikasi.

Write output tidak diverifikasi

PCE-SM4 dapat menerima perintah output, tetapi kondisi fisik perangkat tetap perlu dikonfirmasi melalui feedback terpisah.

Pemeriksaan PCE-SM1, PCE-SM3, dan PCE-SM4

Persamaan ketiga model

• Interface RS485.
• Modbus RTU atau ASCII.
• Konfigurasi melalui RS232.
• Pemasangan DIN rail 35 mm.
• Perlindungan IP40.
• Pilihan suplai 85–253 V AC/DC atau 20–50 V AC/DC.
• Konsumsi daya 4 VA.
• Kondisi operasi -20 sampai 55°C dan kurang dari 95% RH.

Jangan menyalin register antarproduk

Walaupun parameter komunikasinya sama, register map PCE-SM1, SM3, dan SM4 berbeda karena fungsinya berbeda.

Baca juga:
cara mengubah sinyal analog ke Modbus,
cara mengubah input pulsa ke Modbus,
dan
cara mengendalikan output relay melalui Modbus.

Alat yang Membantu Troubleshooting

Multimeter

Digunakan untuk memeriksa suplai, continuity, common, dan indikasi dasar tegangan pada jalur.

Oscilloscope

Membantu melihat bentuk gelombang diferensial, noise, ringing, distorsi, dan aktivitas frame.

USB-to-RS485 converter

Digunakan untuk menguji satu perangkat langsung dari komputer. Gunakan converter yang diketahui bekerja dan memiliki driver stabil.

Software Modbus client

Membantu mengirim read/write request, memeriksa exception code, dan menguji register tanpa program PLC.

Protocol analyzer

Merekam request dan response untuk melihat alamat, function code, CRC, timing, dan exception.

Insulation atau grounding test equipment

Digunakan oleh personel kompeten untuk memeriksa sistem grounding dan isolasi jika diduga terdapat gangguan listrik.

Kesalahan yang Perlu Dihindari

• Mengganti perangkat sebelum memeriksa parameter komunikasi.
• Menganggap A selalu berarti positif.
• Memasang terminator pada setiap perangkat.
• Membuat topologi bintang dengan cabang panjang.
• Menggunakan kabel daya sebagai kabel komunikasi.
• Menjalankan RS485 sejajar dengan kabel inverter.
• Memberikan alamat yang sama pada dua perangkat.
• Mencampur RTU dan ASCII.
• Memeriksa baud rate tetapi mengabaikan parity dan stop bit.
• Membaca register terlalu banyak dalam interval sangat cepat.
• Menganggap timeout berarti nilai proses nol.
• Mengabaikan signed/unsigned dan word order.
• Tidak menguji jaringan dengan satu perangkat.
• Tidak mendokumentasikan terminasi dan alamat.
• Mengubah wiring ketika panel masih bertegangan.

Checklist Troubleshooting RS485 Modbus

• Periksa suplai seluruh perangkat.
• Pastikan client dan server menggunakan protokol yang sama.
• Samakan baud rate.
• Samakan parity.
• Samakan stop bit.
• Pastikan alamat setiap perangkat unik.
• Periksa terminal A dan B.
• Periksa common atau reference conductor jika dibutuhkan desain.
• Gunakan twisted pair.
• Periksa dua ujung trunk.
• Periksa terminasi.
• Pendekkan stub.
• Pisahkan kabel dari sumber noise.
• Uji satu perangkat menggunakan kabel pendek.
• Uji register sederhana.
• Atur timeout dan polling.
• Periksa tipe data serta word order.
• Dokumentasikan perubahan.

Pertanyaan yang Sering Diajukan

Kenapa RS485 Modbus sering timeout?

Penyebab umum meliputi parameter serial berbeda, alamat bentrok, A/B terbalik, topologi buruk, terminasi salah, noise, suplai tidak stabil, dan polling terlalu cepat.

Apakah terminal A harus dihubungkan ke A?

Tidak selalu berdasarkan nama. Penandaan A/B berbeda antarprodusen. Periksa manual atau notasi D+/D- pada kedua perangkat.

Berapa jumlah terminator yang dibutuhkan?

Secara umum terminasi ditempatkan pada dua ujung fisik trunk jaringan sesuai desain kabel dan perangkat. Jangan memasang terminator pada setiap node.

Apakah RS485 harus menggunakan daisy-chain?

Topologi trunk atau daisy-chain dengan stub pendek lebih sesuai daripada topologi bintang dengan cabang panjang.

Apakah baud rate lebih rendah selalu menyelesaikan masalah?

Tidak. Baud rate rendah dapat meningkatkan toleransi jaringan, tetapi kabel, grounding, terminasi, alamat, dan parameter tetap harus benar.

Apa perbedaan Modbus RTU dan ASCII?

RTU menggunakan frame biner, sedangkan ASCII menggunakan karakter ASCII. Client dan server harus menggunakan mode yang sama.

Apakah RS485 sama dengan Modbus?

Tidak. RS485 merupakan interface listrik. Modbus merupakan protokol komunikasi yang dapat berjalan di atas RS485.

Apakah RS485 dapat langsung masuk Ethernet?

Tidak. Gunakan gateway RS485 Modbus ke Modbus TCP atau converter yang sesuai.

Kenapa komunikasi berhasil tetapi nilainya salah?

Periksa register, function code, tipe data, signed/unsigned, word order, faktor desimal, dan scaling.

Bagaimana cara menguji satu perangkat?

Hubungkan perangkat ke software Modbus client menggunakan converter RS485 dan kabel pendek. Samakan parameter serta baca satu register yang terdokumentasi.

Apakah PCE-SM1, SM3, dan SM4 memakai protokol yang sama?

Ya. Ketiganya mendukung RS485 Modbus RTU atau ASCII, tetapi fungsi dan register map masing-masing berbeda.

Apakah komunikasi Modbus cocok untuk emergency stop?

Tidak sebagai satu-satunya jalur keselamatan. Emergency stop dan fungsi kritis memerlukan perangkat serta rangkaian safety-rated sesuai penilaian risiko.

Kesimpulan

Komunikasi RS485 Modbus yang sering terputus paling efektif diperiksa secara bertahap. Mulai dari satu perangkat, kabel pendek, suplai stabil, parameter serial yang sama, alamat unik, dan register sederhana.

Setelah komunikasi dasar bekerja, periksa topologi daisy-chain, terminasi pada ujung trunk, panjang cabang, shielding, grounding, sumber noise, timeout, dan interval polling.

PCE-SM1 digunakan untuk input analog atau PT100, PCE-SM3 untuk input digital atau pulsa, dan PCE-SM4 untuk output relay atau open collector. Ketiganya berkomunikasi melalui RS485 Modbus RTU atau ASCII.

Disclaimer: Artikel ini memberikan informasi umum. Desain RS485, terminasi, grounding, konfigurasi Modbus, wiring panel, pengujian, dan commissioning harus mengikuti manual perangkat, panduan Modbus, standar perusahaan, serta dilakukan oleh personel yang kompeten.
