PCE-CTI 10-ICA: Clamp Meter TRMS untuk Diagnostik Kelistrikan Otomotif dan Industri yang Lebih Aman, Cepat, dan Tertelusur

Di lapangan, masalah kelistrikan jarang muncul dalam kondisi “ideal”. Kabel harness kendaraan, panel distribusi, inverter drive, hingga instalasi charging system sering bekerja di bawah beban dinamis: arus start motor melonjak, tegangan sesaat drop, dan bentuk gelombang tidak selalu sinus murni. Dalam situasi seperti ini, pengukuran yang “sekadar ada angka” bisa menyesatkan. Salah baca arus inrush, salah interpretasi output VFD, atau salah menilai tegangan pada rangkaian yang masih mengandung tegangan liar (ghost voltage) dapat berujung pada diagnosis keliru, downtime lebih lama, bahkan risiko keselamatan kerja.

Sejumlah studi di Indonesia juga menegaskan besarnya arus asut/inrush current pada motor induksi dan tantangan pengendaliannya, baik dari sisi metode starting maupun dampaknya pada sistem tenaga. Fenomena lonjakan arus ini bukan hanya isu teori—di workshop, pabrik, maupun fasilitas utilitas, ia muncul sebagai trip proteksi, panas berlebih, dan penurunan umur komponen bila tidak dipahami dan diverifikasi dengan benar. Karena itu, kebutuhan alat ukur yang mampu membaca arus/tegangan secara andal pada kondisi nyata (termasuk beban dinamis, VFD, dan pencatatan data) menjadi semakin penting—terutama ketika hasil pengukuran perlu dipertanggungjawabkan dalam konteks quality control dan audit.

Ringkasan PCE-CTI 10-ICA

PCE-CTI 10-ICA incl. ISO Calibration Certificate adalah clamp meter True RMS (TRMS) dengan kemampuan ukur tegangan hingga 1500 V AC/DC dan arus hingga 1000 A AC/DC, dirancang untuk pengukuran arus secara induktif tanpa memutus rangkaian. Varian “-ICA” menekankan aspek ketertelusuran karena disertai sertifikat kalibrasi ISO, sehingga lebih siap dipakai untuk lingkungan kerja yang membutuhkan dokumentasi dan standar mutu.

Di sisi fungsi, perangkat ini tidak berhenti pada pengukuran arus-tegangan saja. PCE-CTI 10 membawa fitur yang relevan untuk teknisi otomotif dan engineer industri: LowZ untuk mengurangi pembacaan tegangan semu, mode VFD untuk pengukuran pada inverter, pengukuran inrush, NCV (non-contact voltage), data logging hingga 100.000 data dengan timestamp, serta konektivitas Bluetooth untuk integrasi ke perangkat mobile.

Fungsi & Kegunaan Produk

Berikut jawaban praktis dari pertanyaan “Bisa dipakai buat apa?”—dengan contoh konteks otomotif dan industrial testing:

Jenis pengukuran utama

• Tegangan DC hingga 1500 V dan tegangan AC hingga 1500 V (rentang dan ketelitian mengikuti range yang tersedia).

• Arus AC/DC hingga 1000 A menggunakan rahang clamp (tanpa memutus kabel).

• Arus AC dengan flexible current clamp eksternal hingga 3000 A (untuk konduktor/instalasi yang lebih besar).

• Frekuensi hingga 6 MHz dan duty cycle untuk evaluasi sinyal.

• Resistansi hingga 60 MΩ, uji kontinuitas, dan uji dioda.

• Kapasitansi hingga 6000 µF (dengan catatan beberapa rentang bersifat referensi).

• Pengukuran suhu menggunakan termokopel tipe K (aksesori termasuk).

Kondisi penggunaan yang disasar

• Pengukuran saat sistem tetap beroperasi, karena arus diukur secara induktif melalui clamp.

• Lingkungan kerja lapangan dengan kebutuhan proteksi perangkat dan klasifikasi keselamatan yang jelas (mis. kategori isolasi dan proteksi).

Masalah yang diselesaikan

• Verifikasi arus beban dan arus start (inrush) pada motor, kompresor, aktuator, dan sistem kelistrikan kendaraan/mesin.

• Diagnostik pada sistem yang memakai inverter/VFD, agar pembacaan pada gelombang non-sinus lebih relevan.

• Mengurangi risiko “false reading” saat mengukur tegangan pada instalasi tertentu melalui mode LowZ (low input impedance).

• Pencatatan data terstruktur (dengan tanggal dan waktu) untuk analisis tren, QC, dan pelaporan.

Bidang / Industri Pengguna

• Industri otomotif (diagnostik kelistrikan, maintenance, quality inspection)

• Manufaktur & fabrikasi (panel, motor drive, kompresor, conveyor)

• Energi terbarukan (PV, wind, hydro) dan instalasi utilitas listrik

• Maintenance & inspection (predictive maintenance, troubleshooting)

• Mechanical engineering & industrial plants (commissioning dan pemeriksaan instalasi)

Keunggulan / Highlights

• TRMS untuk pembacaan yang lebih representatif pada sinyal AC non-ideal (lebih relevan pada beban modern dan sistem dengan harmonisa).

• Tegangan hingga 1500 V AC/DC dan arus hingga 1000 A AC/DC, cocok untuk cakupan kerja yang luas.

• Pengukuran arus tanpa memutus rangkaian (induktif), membantu menjaga kontinuitas operasi.

• Inrush current measurement untuk menangkap lonjakan arus saat start.

• LowZ untuk pengukuran tegangan dengan impedansi rendah, berguna untuk meminimalkan efek tegangan semu pada instalasi tertentu.

• Mode VFD untuk pengukuran pada frequency inverter.

• Data logging hingga 100.000 data, 16 grup, lengkap dengan tanggal dan waktu.

• Bluetooth 4.0 dan dukungan aplikasi mobile untuk evaluasi data.

• Proteksi IP65, berguna untuk kerja lapangan yang menuntut ketahanan.

• Kategori keselamatan listrik CAT IV 600 V, CAT III 1000 V, CAT II 1500 V.

• Disertai sertifikat kalibrasi ISO pada varian PCE-CTI 10-ICA untuk kebutuhan ketertelusuran.

Perbandingan & Posisi Produk

Di banyak workshop dan plant, pengukuran arus-tegangan masih dilakukan dengan kombinasi multimeter standar dan prosedur konvensional. Metode itu bisa memadai untuk pengecekan sederhana, tetapi mulai “kepayahan” saat kondisi kerja melibatkan arus besar, kebutuhan capture inrush, atau monitoring tren.

Dibanding metode manual/konvensional

• Memutus rangkaian untuk mengukur arus (metode seri) menambah downtime dan meningkatkan risiko kesalahan pemasangan ulang.

• Tanpa data logging, engineer sering mengandalkan catatan manual—rawan salah tulis dan sulit menelusuri perubahan beban dari waktu ke waktu.

• Tanpa LowZ, pembacaan tegangan semu dapat memicu keputusan yang keliru pada troubleshooting tertentu.

Posisi dalam kategori alat sejenis

PCE-CTI 10-ICA menempati kelas clamp meter TRMS dengan fokus aplikasi industri: rentang tegangan tinggi, dukungan inrush dan VFD, perekaman data besar, serta konektivitas. Ia lebih “siap audit” dibanding clamp meter dasar, terutama ketika hasil ukur perlu ditautkan dengan ketertelusuran kalibrasi.

Tabel ringkas perbandingan kategori

Spesifikasi Teknis

Spesifikasi berikut dirangkum agar mudah dipakai engineer/QC saat menyusun kebutuhan alat dan prosedur pengujian. (Rentang dan akurasi mengikuti tabel spesifikasi perangkat.)

Tambahan kepatuhan: perangkat memiliki deklarasi kesesuaian CE dengan rujukan standar EN 61326-1, EN 61326-2-1, EN 61010-1, dan EN 61010-2-030 (serta direktif 2014/30/EU dan 2014/35/EU).

Tata Cara Pemakaian

Berikut versi ringkas 5–7 langkah yang cocok dijadikan SOP lapangan:

1. Persiapan alat
   Pastikan baterai terpasang/terisi dan probe/kabel ukur dalam kondisi baik. Periksa fisik unit sebelum digunakan (retak, kerusakan isolasi).

2. Pilih fungsi dengan rotary selector
   Atur ke mode yang sesuai: V AC/DC, LowZ, Hz/%, Ω/diode/continuity/CAP, suhu (K-temp), atau arus 60A/600A/1000A.

3. Kalibrasi operasional sederhana
   Untuk fungsi tertentu, lakukan pengecekan cepat pada sumber yang diketahui (misal NCV diuji pada sumber tegangan yang pasti) sebelum dipakai diagnosis.

4. Proses pengukuran

   • Tegangan: hubungkan test leads ke terminal (+) dan (-), lalu pilih mode AC/DC sesuai kebutuhan.

   • Arus clamp: pastikan hanya satu konduktor di dalam rahang clamp agar pembacaan tidak “nol”.

5. Pengukuran inrush (bila diperlukan)
   Tekan dan tahan tombol INRUSH/Menu minimal 2 detik, lalu lakukan start pada beban. Nilai inrush akan ditampilkan.

6. Simpan dan kelola data
   Gunakan fitur Recording (data logger) untuk logging berinterval, lihat tren grafik, dan recall data sesuai kebutuhan.

7. Penutupan dan penyimpanan
   Matikan alat dari posisi OFF, simpan di carrying case, dan jaga aksesori tetap rapi untuk mengurangi kerusakan lapangan.

Catatan penting:

• Pastikan kapasitor sudah discharge sebelum pengukuran kapasitansi untuk menghindari risiko sengatan.

• Hindari melampaui rentang ukur yang ditetapkan.

Cara Kerja / Metode Pengukuran

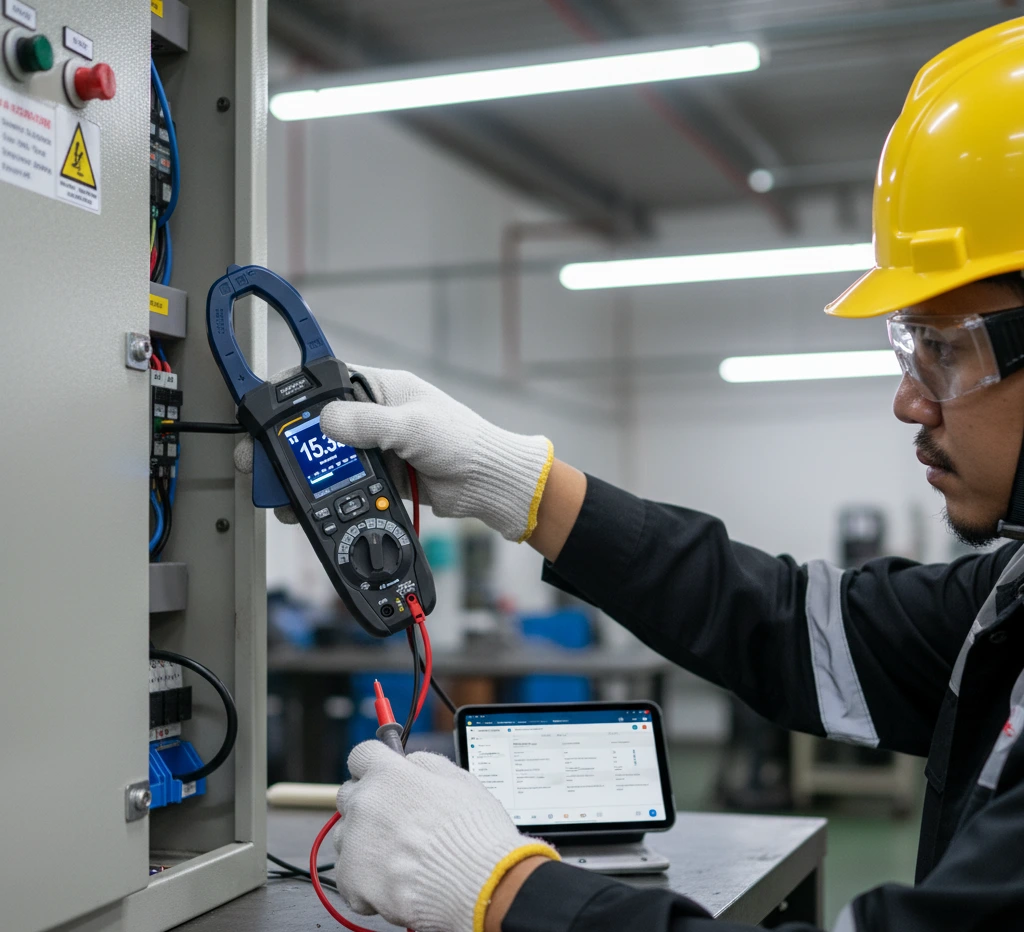

• Pengukuran arus dengan clamp dilakukan secara induktif: konduktor dijepit oleh rahang clamp, sehingga arus dapat diukur tanpa memutus rangkaian. Prinsip ini membantu inspeksi saat sistem tetap berjalan, misalnya pada instalasi energi terbarukan atau panel industri.

• LowZ (low input impedance) menurunkan impedansi input saat mengukur tegangan, sehingga lebih mampu “menarik turun” tegangan semu yang kadang muncul akibat kapasitansi parasit pada kabel panjang atau instalasi tertentu. Implementasinya disediakan sebagai mode terpisah pada selector.

• Mode VFD diaktifkan dengan menahan tombol VFD, lalu digunakan untuk pengukuran pada frequency inverter. Ini membantu saat engineer perlu verifikasi pada sisi primer/sekunder drive dalam kondisi gelombang yang tidak standar.

Kelengkapan Produk

• Unit clamp meter PCE-CTI 10-ICA

• Termokopel tipe K dengan adaptor

• Sepasang test leads

• Carrying case

• Battery charging station

• Baterai rechargeable

• User manual

• Sertifikat kalibrasi ISO (sesuai paket PCE-CTI 10-ICA)

Manfaat bagi Pengguna

• Efisiensi kerja: arus diukur tanpa memutus rangkaian, mengurangi waktu shutdown dan mempercepat troubleshooting.

• Peningkatan kualitas diagnosis: inrush measurement dan TRMS membantu membaca kondisi start dan beban dinamis dengan lebih relevan dibanding pembacaan RMS sederhana pada sinyal non-ideal.

• Penghematan biaya: logging dan tren mengurangi trial-and-error, membantu menemukan pola masalah (misal arus meningkat bertahap sebelum trip).

• Pengurangan kesalahan: LowZ dan prosedur pengukuran yang tepat membantu meminimalkan salah interpretasi tegangan semu; NCV membantu screening awal keberadaan tegangan.

• Kesiapan audit dan QC: varian -ICA dilengkapi sertifikat kalibrasi ISO, sehingga lebih mudah diintegrasikan ke sistem mutu dan dokumentasi pemeriksaan.

FAQ

1) Untuk apa alat ini digunakan?

Untuk pengukuran dan diagnosa kelistrikan: arus AC/DC dengan clamp, tegangan AC/DC, frekuensi, duty cycle, resistansi, kontinuitas, dioda, kapasitansi, serta pengukuran suhu dengan termokopel tipe K.

2) Apakah pengukurannya merusak material atau perlu memutus kabel?

Tidak untuk pengukuran arus dengan clamp, karena dilakukan secara induktif dengan menjepit konduktor tanpa memutus rangkaian.

3) Bisa digunakan untuk material atau sistem apa saja?

Paling umum untuk sistem kelistrikan berbasis konduktor (kabel) pada kendaraan, panel industri, mesin produksi, serta instalasi energi terbarukan. Untuk arus sangat besar, alat bisa dipadukan dengan flexible current clamp eksternal hingga 3000 A AC.

4) Apakah perlu kalibrasi?

Dalam praktik QC/engineering, kalibrasi diperlukan sesuai kebijakan mutu perusahaan. Varian PCE-CTI 10-ICA disertai sertifikat kalibrasi ISO sebagai bagian dari paketnya.

5) Siapa yang paling cocok menggunakan alat ini?

Teknisi maintenance, engineer commissioning, QC/QA, teknisi otomotif, dan decision maker yang membutuhkan alat ukur lapangan dengan rentang besar, fitur inrush/VFD, serta kemampuan logging dan pelacakan data.
