PCE-DC 50 – AC/DC Clamp Meter True RMS hingga 1000 A | Pengukuran Aman & Andal Di Lapangan Industri

Di pabrik dan fasilitas utilitas, gangguan listrik jarang datang dengan gejala yang “rapi”. Motor induksi bisa terasa panas padahal arus terlihat normal, VFD membuat arus berbentuk non-sinus, dan panel distribusi penuh konduktor besar yang sulit dijangkau tanpa membuka banyak sambungan. Dalam kondisi seperti ini, pengukuran yang keliru bukan sekadar salah angka—bisa berujung pada salah diagnosis, penggantian komponen yang tidak perlu, hingga risiko trip berulang saat beban puncak.

Risiko lain yang sering diremehkan adalah metode ukur yang terlalu invasif. Memutus rangkaian untuk memasang alat ukur memang memberi akses lebih luas, tetapi di lapangan industri hal itu berarti downtime, potensi kesalahan wiring saat pemasangan ulang, dan paparan bahaya lebih besar ketika panel dibuka lebih lama. Karena itu, teknisi dan insinyur listrik butuh alat ukur yang bisa memvalidasi kondisi arus/tegangan dan parameter penting lain dengan cepat, minim gangguan, dan tetap menjaga keselamatan kerja.

Di sinilah clamp meter AC/DC berperan: mengukur arus tanpa memutus konduktor, sambil tetap menyediakan fungsi multimeter untuk verifikasi tegangan, resistansi, kontinuitas, hingga pengecekan komponen. PCE-DC 50 dirancang untuk konteks kerja seperti ini—inspeksi panel, troubleshooting, preventive maintenance, dan commissioning—dengan pendekatan yang praktis dan data yang mudah didokumentasikan.

Deskripsi Singkat PCE-DC 50

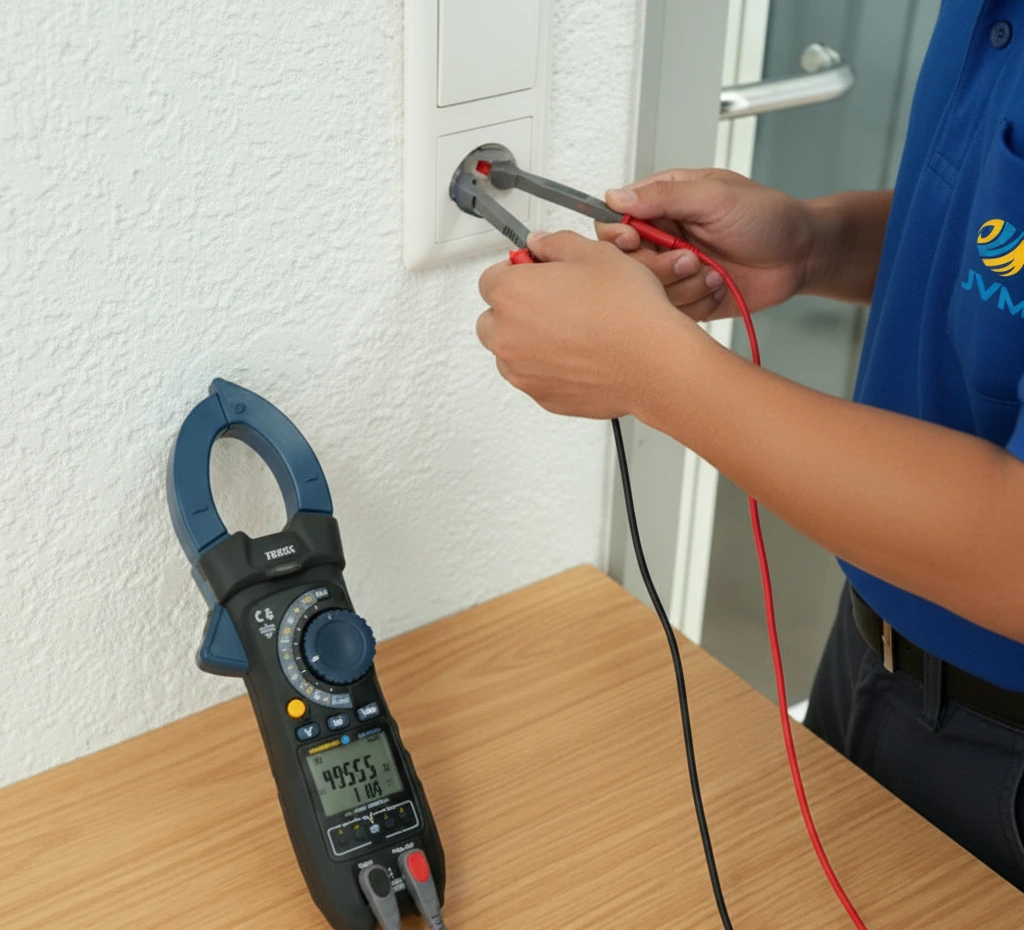

PCE-DC 50 adalah clamp meter AC/DC dengan pengukuran True RMS untuk arus hingga 1000 A, ditujukan untuk pekerjaan kelistrikan lapangan pada instalasi industri. Selain pengukuran arus melalui rahang clamp, perangkat ini juga berfungsi sebagai multimeter digital yang mendukung pengukuran tegangan, resistansi, kapasitansi, frekuensi, duty cycle, uji dioda, dan uji kontinuitas.

Keunggulan yang terasa dalam pekerjaan harian adalah kombinasi antara rahang clamp berdiameter maksimum 48 mm (berguna untuk kabel berpenampang besar), fitur deteksi tegangan tanpa kontak (NCV) untuk pengecekan cepat, serta koneksi Bluetooth untuk pemantauan dan penyimpanan data melalui PC atau perangkat mobile.

Bagi tim maintenance dan commissioning, alat seperti ini membantu mempercepat verifikasi: dari pengecekan keberadaan tegangan, pengukuran arus beban aktual, sampai pencatatan hasil ukur untuk laporan kerja—tanpa membuat pekerjaan menjadi “terlalu rumit” di lapangan.

Fungsi & Kegunaan Produk

Fungsi utama alat

• Mengukur arus AC/DC menggunakan current clamp (tanpa memutus konduktor).

• Mengukur arus mikroampere AC/DC menggunakan test lead (misalnya untuk rangkaian kontrol tertentu).

• Mengukur tegangan AC/DC, resistansi, kapasitansi, frekuensi, dan duty cycle.

• Uji kontinuitas dan uji dioda untuk cek cepat rangkaian dan komponen.

• Mengukur suhu dengan termokopel tipe K (mendukung dua sensor).

• Deteksi tegangan tanpa kontak (NCV) untuk indikasi awal ada/tidaknya tegangan pada kabel.

Kegunaan spesifik di lapangan

Berikut contoh penggunaan yang umum untuk teknisi dan insinyur listrik industri:

• Validasi arus beban motor dan feeder di panel MCC atau panel distribusi, tanpa melepas kabel.

• Membandingkan arus antar-fasa pada beban tiga fasa (indikasi awal unbalance atau beban tidak merata).

• Konfirmasi tegangan suplai sebelum dan sesudah tindakan perbaikan.

• Cek cepat kontinuitas jalur, kondisi sekering (dengan prosedur aman dan rangkaian bebas tegangan), atau kesehatan dioda pada rangkaian tertentu.

• Pengukuran suhu titik panas (terminal, lug, busbar area, atau komponen daya) menggunakan termokopel tipe K untuk pemantauan kondisi.

Skenario sebelum / saat / sesudah pekerjaan

• Sebelum pekerjaan (screening cepat)

  • Lakukan NCV untuk memastikan apakah kabel/konduktor terindikasi bertegangan, sebagai langkah awal sebelum pengujian lebih lanjut.

• Saat pekerjaan (pengukuran inti)

  • Ukur arus dengan clamp pada konduktor target; jika arus di bawah 50 A, pindah ke range 50 A untuk resolusi lebih baik.

  • Ukur tegangan AC/DC memakai test lead sesuai prosedur.

• Sesudah pekerjaan (verifikasi dan dokumentasi)

  • Ambil data stabil, gunakan fitur HOLD bila diperlukan, lalu kirim/simpan data melalui Bluetooth untuk catatan pekerjaan dan analisis sederhana.

Mode kerja / metode pengukuran yang relevan

• Pengukuran arus via clamp (AC/DC) dengan pilihan mode melalui tombol MODE.

• Pengukuran suhu via termokopel tipe K; dapat menampilkan T1, T2, atau selisih T1–T2.

• Pengukuran frekuensi dan duty cycle pada mode Hz (dua parameter tampil di area display berbeda).

Bidang / Industri Pengguna

• Manufaktur (maintenance listrik): alat berfungsi sebagai “alat diagnosis cepat” untuk verifikasi arus beban, tegangan, dan pengecekan rangkaian pendukung.

• Utilitas dan pembangkitan: alat berfungsi sebagai alat inspeksi lapangan untuk pengukuran arus besar dan verifikasi parameter dasar sebelum tindakan.

• Oil & gas / petrokimia (area non-eksplosif sesuai prosedur setempat): alat berfungsi sebagai alat ukur portabel untuk inspeksi panel dan troubleshooting.

• Kontraktor instalasi & commissioning: alat berfungsi sebagai alat verifikasi dan dokumentasi hasil pengujian saat serah terima pekerjaan.

• Building management (gedung komersial): alat berfungsi sebagai alat pemantauan beban, pengecekan panel, dan pemeriksaan dasar kualitas instalasi.

Keunggulan / Highlights

PCE-DC 50 menonjol bukan karena “fitur yang banyak”, tetapi karena beberapa hal yang terasa langsung membantu pekerjaan teknisi:

• Keselamatan kerja lebih terjaga

  • Pengukuran arus tanpa memutus konduktor mengurangi kebutuhan membuka sambungan dan menurunkan waktu paparan di depan panel.

  • Kategori keselamatan CAT III 600 V dan CAT II 1000 V memberi panduan penggunaan yang lebih jelas sesuai lingkungan pengukuran.

  • Ada shutter (penutup) pada input yang mencegah koneksi simultan yang berpotensi berbahaya antara test lead dan termokopel, sehingga alur kerja lebih aman dan rapi.

• Efisiensi proses

  • Satu perangkat menangani arus besar (clamp) sekaligus fungsi multimeter dasar—mengurangi bolak-balik alat.

  • Sampling rate 2 Hz cukup untuk pekerjaan inspeksi dan pemantauan nilai yang relatif stabil di panel.

  • Auto power off membantu mengurangi kejadian baterai habis karena lupa mematikan alat, terutama saat pekerjaan lapangan berpindah-pindah.

• Pengurangan risiko kesalahan

  • True RMS membantu pembacaan AC yang lebih representatif pada beban non-linear (misalnya beban dengan inverter/SMPS), sehingga keputusan teknis lebih solid.

  • Opsi pemilihan range manual/otomatis dan fitur MIN/MAX membantu melihat perilaku nilai ukur tanpa terus menatap display.

• Kemudahan penggunaan lapangan

  • Rahang hingga diameter 48 mm memudahkan menjepit kabel besar tanpa “memaksa”, mengurangi risiko clamp tidak menutup sempurna.

  • Bluetooth mendukung pencatatan data dan analisis sederhana pasca-pekerjaan.

Perbandingan / Posisi Produk

Catatan praktis: pada sistem industri modern, beban non-linear dan switching membuat bentuk gelombang arus/tegangan sering “tidak ideal”. Karena itu, posisi clamp meter True RMS biasanya lebih relevan untuk inspeksi beban nyata dibanding alat yang hanya akurat pada sinus murni.

Spesifikasi Teknis

Pengukuran arus (current clamp)

Pengukuran arus mikroampere (test leads)

Pengukuran tegangan AC/DC

Resistansi, kapasitansi, frekuensi, duty cycle, suhu

Data teknis umum & keselamatan

Tata Cara Pemakaian

Berikut alur ringkas 7 langkah yang mengikuti kebiasaan kerja lapangan dan prosedur di manual.

1. Persiapan alat: pastikan baterai cukup dan bodi tidak retak/aus; pasang baterai 9 V bila perlu.

2. Pilih fungsi dengan rotary switch sesuai pekerjaan (arus clamp, V, Ω, Hz, µA, atau Temp).

3. Untuk ukur arus clamp: lepaskan semua test lead dari meter, pilih mode 1000 A AC/DC, lalu pilih AC atau DC dengan tombol MODE.

4. Jepit satu konduktor saja (bukan kabel multi-core sekaligus), pastikan rahang menutup sempurna; bila nilai di bawah 50 A, pindah ke range 50 A untuk resolusi lebih baik.

5. Untuk ukur tegangan/resistansi/kapasitansi/frekuensi: geser shutter input ke posisi multimeter, pasang test lead sesuai terminal (COM dan V/Ω/µA sesuai mode), lalu lakukan pengukuran.

6. Untuk ukur suhu: geser shutter ke posisi termokopel, pilih Temp, pilih °C/°F, sambungkan termokopel tipe K (bisa dua sensor), lalu tempelkan ke titik ukur.

7. Penyimpanan data: aktifkan Bluetooth (tombol MODE tahan) dan lakukan pencatatan sesuai kebutuhan kerja.

Catatan penting lapangan:

• Pengukuran resistansi, kapasitansi, suhu, dan uji dioda dilakukan pada kondisi bebas tegangan.

• Jangan melakukan pengukuran tegangan saat motor sedang switching on/off di rangkaian yang sama karena potensi lonjakan.

Cara Kerja / Metode Pengukuran

PCE-DC 50 menggunakan prinsip sensor arus pada rahang clamp untuk “membaca” arus dari medan magnet di sekitar konduktor. Karena itu, alat tidak perlu diseri dengan rangkaian—cukup menjepit konduktor yang ingin diukur. Keuntungan langsungnya adalah pekerjaan lebih cepat dan risiko kesalahan instalasi (akibat bongkar-pasang) berkurang.

Pada pengukuran AC, True RMS membantu alat menghitung nilai efektif yang lebih mewakili energi panas/kerja pada bentuk gelombang yang tidak sinusoidal. Dalam praktik industri, hal ini relevan pada beban dengan drive, SMPS, atau perangkat switching lain, di mana pembacaan rata-rata (average responding) sering menyesatkan ketika gelombang “pecah-pecah”.

Untuk mode NCV, sensor mendeteksi keberadaan medan listrik dari konduktor bertegangan, lalu memberikan indikasi visual (indikator menyala merah ketika ada tegangan). Ini berguna sebagai screening awal, bukan pengganti pengukuran kontak dengan test lead saat membutuhkan nilai tegangan yang pasti.

Batasan dan perhatian praktis:

• Clamp hanya mengukur arus pada konduktor yang dijepit. Jika menjepit dua konduktor dengan arus berlawanan (misalnya fase dan netral sekaligus), nilai bisa mendekati nol.

• NCV dipengaruhi konstruksi kabel (multi-core, twist) sehingga disarankan menelusuri sepanjang kabel untuk mengurangi indikasi palsu.

• Kondisi lingkungan operasi perlu dijaga sesuai spesifikasi suhu/kelembapan agar pembacaan stabil.

Kelengkapan Produk

Berikut isi kelengkapan yang tercantum pada file manual/delivery scope:

• Unit utama PCE-DC 50

• Test lead set

• Carrying case / transport case

• PC software

• Bluetooth adaptor (dongle)

• 2 termokopel tipe K

• Baterai 9 V block

Manfaat bagi Pengguna

• Efisiensi kerja: pengukuran arus besar tanpa memutus rangkaian mempercepat inspeksi panel dan mengurangi waktu kerja di depan sumber bahaya.

• Peningkatan kualitas troubleshooting: True RMS membantu pembacaan AC yang lebih representatif pada sistem dengan beban non-linear.

• Penghematan biaya operasional: berkurangnya trial-and-error dan penggantian komponen “berdasarkan dugaan” karena data ukur lebih lengkap.

• Pengurangan kesalahan: shutter input, pilihan range, dan alur operasi yang jelas membantu teknisi bekerja lebih terstruktur.

• Dokumentasi lebih rapi: Bluetooth memudahkan pencatatan hasil ukur untuk laporan commissioning/maintenance.

FAQ

• Apakah alat ini bisa mendeteksi kabel aktif?
  Bisa untuk indikasi awal melalui fitur NCV (deteksi tegangan tanpa kontak). Untuk memastikan nilai tegangan, tetap gunakan pengukuran tegangan dengan test lead sesuai prosedur.
• Apakah bisa digunakan pada dinding beton?
  PCE-DC 50 bukan alat pendeteksi kabel dalam dinding. NCV bekerja dengan mendekatkan sensor ke konduktor; hasilnya sangat dipengaruhi posisi kabel, pelindung, dan material sekitar.
• Seberapa dalam kabel bisa terdeteksi?
  Tidak ada spesifikasi kedalaman deteksi pada perangkat ini untuk skenario “di balik dinding”. Untuk pekerjaan pencarian kabel tersembunyi, biasanya dibutuhkan cable locator khusus.
• Apakah aman digunakan pada instalasi hidup?
  Untuk pengukuran arus dengan clamp, alat dirancang agar tidak perlu memutus konduktor. Tetap ikuti SOP K3 listrik, gunakan APD yang sesuai, dan patuhi batas kategori keselamatan alat (CAT III 600 V / CAT II 1000 V).
• Apakah perlu kalibrasi rutin?
  Dalam praktik industri, kalibrasi berkala dianjurkan agar kepercayaan terhadap data tetap terjaga, terutama bila alat sering dipakai di lapangan atau untuk pekerjaan commissioning.

Sebagai pemasok dan distributor alat ukur industri, CV. Java Multi Mandiri memahami pentingnya instrumen pengukuran listrik yang andal dalam mendukung inspeksi, troubleshooting, dan commissioning. Kami melayani kebutuhan klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas termasuk PCE-DC 50 serta perangkat pengukuran industri lainnya untuk membantu tim Anda bekerja lebih aman, rapi, dan efisien. Jika Anda ingin meningkatkan ketepatan verifikasi arus/tegangan di panel serta mempercepat pekerjaan lapangan tanpa mengorbankan keselamatan, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
