PCE-PIC 20 – Chimney/Drain Camera 20 m | Inspeksi Visual Pipa & Duct Lebih Terkontrol

Di pabrik semen dan baja, banyak gangguan “kecil” yang dampaknya besar justru berawal dari area yang paling sulit dilihat: bagian dalam pipa drain, duct kecil, jalur kondensat, saluran sampling, atau pipa utilitas yang melintas dekat area panas dan berdebu. Material menumpuk, kerak mengeras, sambungan mulai retak, atau ada benda asing yang tersangkut—semuanya bisa terjadi tanpa gejala yang jelas sampai akhirnya muncul downtime, overflow, backflow, atau penurunan performa proses.

Risikonya bukan hanya urusan kebersihan jalur alir. Ketika blockage atau kerusakan internal dibiarkan, konsekuensi berantai bisa muncul: inspeksi dan perbaikan jadi reaktif, pekerjaan pembongkaran makin luas, potensi paparan debu/limbah meningkat, dan kualitas commissioning pasca-perbaikan sering “setengah yakin” karena verifikasi visual tidak memadai. Pada unit yang terkait cerobong (stack) dan sistem penanganan gas buang, masalah di jalur drain/kondensat dan duct kecil di sekitar sistem juga bisa mengganggu kestabilan operasi dan kepatuhan lingkungan—karena data sampling/monitoring jadi bias atau aliran drain tidak normal.

Di titik inilah inspeksi visual yang bisa masuk ke pipa/duct dan memberi dokumentasi terukur (jarak, foto/video, catatan) menjadi kebutuhan kerja yang realistis—bukan sekadar “alat tambahan”.

Deskripsi Singkat PCE-PIC 20

PCE-PIC 20 adalah kamera inspeksi industri (industrial borescope / drain camera) dengan push cable 20 meter yang dirancang untuk inspeksi visual di dalam pipa dan duct. Kepala kamera berdiameter 23 mm dipasang pada kabel dorong fiberglass, dilengkapi pencahayaan LED, dan dapat merekam foto maupun video ke SD card.

Di lapangan, perangkat seperti ini paling terasa manfaatnya saat tim maintenance, QC, atau reliability perlu memastikan kondisi internal jalur yang sulit diakses—tanpa harus langsung membongkar. Dengan adanya meter counter elektronik, jarak temuan bisa ditandai lebih akurat untuk memandu tindakan korektif. Dokumentasi inspeksi juga dapat diperkuat dengan penambahan komentar melalui keyboard.

Karena unit utama dibawa dalam case yang tahan air (IP66) dan dapat bekerja dengan baterai isi ulang maupun adaptor, PCE-PIC 20 cocok untuk inspeksi mobile dari area utilitas hingga area proses yang menuntut respon cepat.

Fungsi & Kegunaan Produk

Fungsi utama alat

• Menampilkan kondisi visual bagian dalam pipa/duct melalui kamera kepala 23 mm dengan pencahayaan LED.

• Mengukur dan menampilkan panjang kabel yang masuk (meter counter) untuk membantu pelokasian temuan.

• Merekam foto/video (dan audio sesuai opsi memori perangkat) untuk pelaporan, evaluasi, dan jejak audit perawatan.

• Menambahkan catatan/komentar pada dokumentasi menggunakan keyboard nirkabel.

Kegunaan spesifik di lapangan (contoh di pabrik semen & baja)

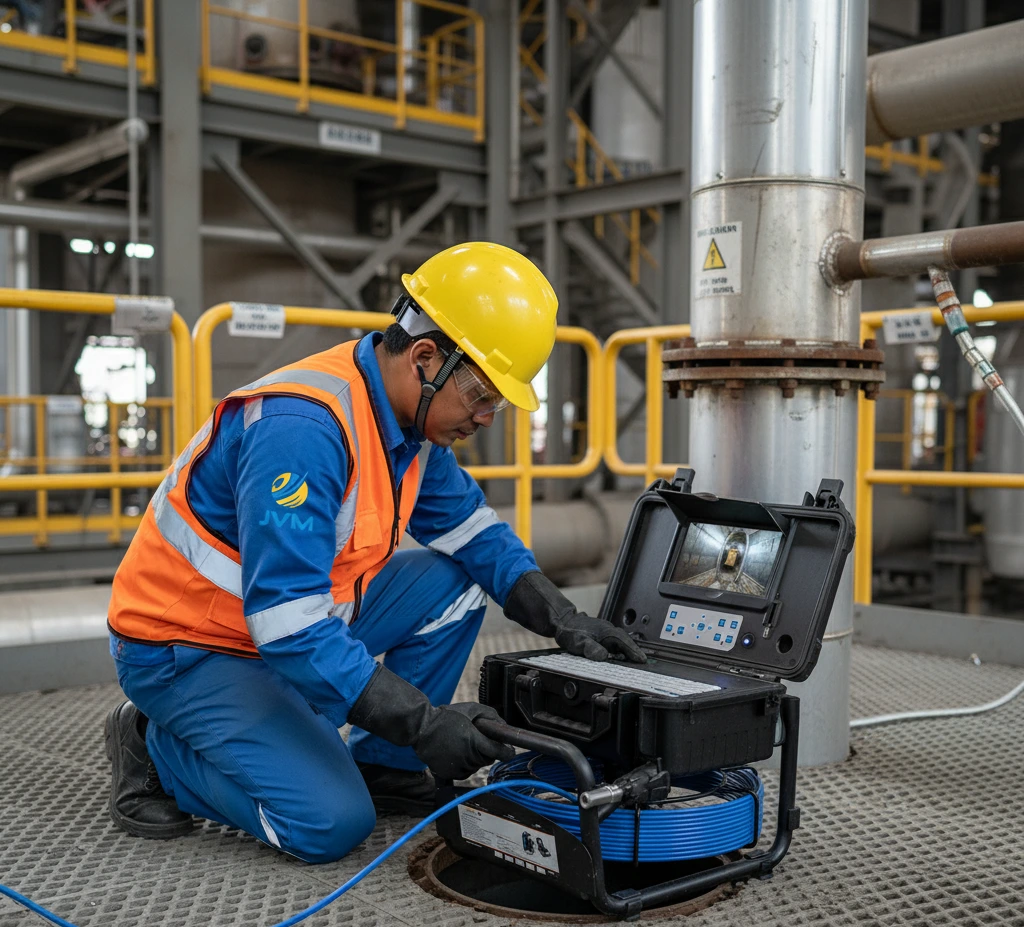

• Verifikasi kondisi pipa drain dan jalur kondensat (mis. area dekat dust collector/baghouse, jalur drain di sekitar stack/cerobong, atau saluran kecil yang sering membawa slurry/partikulat halus).

• Pemeriksaan internal duct kecil dan pipa utilitas diameter menengah yang rawan deposit, benda asing, atau abrasi akibat debu.

• Konfirmasi hasil pembersihan (cleaning) dan memastikan tidak ada sisa material yang memicu blockage berulang.

• Pemeriksaan pra-commissioning setelah perbaikan—untuk memastikan jalur internal bersih dan rute kabel bisa mencapai area target dengan aman.

Skenario sebelum / saat / sesudah pekerjaan

• Sebelum pekerjaan:

  • Tim biasanya mengandalkan asumsi dari indikasi eksternal (pressure drop, flow tidak stabil, overflow) dan inspeksi terbatas dari manhole/port.

  • Jika butuh kepastian, opsi yang sering diambil adalah bongkar sambungan—waktu dan risiko pekerjaan meningkat.

• Saat pekerjaan:

  • Kamera dimasukkan perlahan, jarak masuk dipantau oleh meter counter.

  • Intensitas LED disesuaikan, gambar bisa diputar bila perlu untuk orientasi.

  • Foto/video diambil pada titik temuan dan diberi komentar untuk memudahkan tindakan korektif.

• Sesudah pekerjaan:

  • Dokumentasi inspeksi disimpan di SD card untuk laporan internal (RCFA ringan, catatan PM, atau verifikasi vendor cleaning).

  • Titik temuan bisa dirujuk kembali berdasarkan jarak meter counter, sehingga follow-up lebih presisi.

Mode kerja / metode pengukuran (relevan untuk alat ini)

• Visual inspection berbasis kamera dengan pencahayaan LED (bukan pengukuran material secara elektrik/ultrasonik).

• Penentuan lokasi temuan dibantu meter counter elektronik (bukan pelokasian melalui sinyal).

• Dokumentasi berbasis foto/video yang disimpan ke SD card, ditambah komentar via keyboard.

Bidang / Industri Pengguna

• Pabrik semen:

  • Maintenance utilitas: inspeksi pipa drain/kondensat dan jalur kecil di area berdebu untuk memastikan aliran normal.

  • Reliability/inspection: verifikasi deposit atau benda asing pada duct/pipa diameter menengah sebagai bagian dari pencegahan downtime.

  • Tim lingkungan/stack system: membantu inspeksi jalur pendukung (drain/sampling line) agar pemantauan dan housekeeping lebih terkendali.

• Pabrik baja:

  • Maintenance & workshop: inspeksi pipa drain, jalur pendingin, dan duct kecil di area dengan kontaminasi partikel.

  • QC & engineering: dokumentasi temuan internal sebagai bukti kondisi sebelum/after maintenance dan untuk evaluasi penyebab gangguan.

• Kontraktor perawatan (industrial services):

  • Membantu pekerjaan cleaning, flushing, dan verifikasi pasca-penanganan dengan bukti visual terukur.

Keunggulan / Highlights

• Membantu teknisi bekerja lebih aman saat verifikasi internal:

  • Mengurangi kebutuhan membuka sambungan pipa “hanya untuk memastikan”.

  • Mendukung inspeksi dari jarak aman, terutama pada area yang kotor atau berpotensi kontak limbah, dengan catatan tetap mengikuti SOP dan APD.

  • Catatan keselamatan di manual menekankan penggunaan oleh personel terlatih, larangan penggunaan di atmosfer eksplosif, serta penggunaan sarung tangan karet saat bekerja.

• Mempercepat pengambilan keputusan di lapangan:

  • Meter counter elektronik membantu menentukan seberapa jauh kamera sudah masuk dan memperkirakan posisi temuan relatif terhadap titik akses.

  • LED yang dapat diatur membantu kualitas visual saat kondisi pipa gelap atau memantul.

• Meminimalkan risiko salah diagnosis:

  • Dokumentasi foto/video membuat diskusi antar-shift atau antar-tim lebih objektif (yang dilihat sama, bukan hanya “katanya”).

  • Keyboard untuk komentar membantu memberi konteks: jenis deposit, indikasi retak, atau posisi relatif terhadap fitting tertentu.

• Praktis untuk kerja mobile:

  • Case ber-rating IP66 untuk membawa perangkat, serta dukungan operasi baterai dan adaptor daya.

Perbandingan / Posisi Produk

Berikut posisi PCE-PIC 20 dibanding pendekatan yang umum ditemui di lapangan (perbandingan bersifat kategori):

Catatan praktis: untuk commissioning pasca-cleaning, repeatability bukan hanya “bisa lihat lagi”, tetapi “bisa kembali ke titik yang sama” dan menunjukkan bukti foto/video. Fitur meter counter dan penyimpanan SD membuat alur ini lebih rapi.

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut versi ringkas (praktis) yang mengikuti alur penggunaan perangkat dan catatan keselamatan penting.

1. Persiapan alat

   • Pastikan case tertutup rapat saat berada dekat area basah; kontrol box aman dari air ketika case terbuka.

   • Periksa kondisi kabel dan head kamera dari kerusakan visual sebelum dipakai.

2. Siapkan media penyimpanan

   • Masukkan SD card ke slot yang disediakan untuk menyimpan foto/video.

3. Nyalakan perangkat

   • Tekan tombol on/off singkat untuk menyalakan.

4. Set parameter rekaman bila diperlukan

   • Atur resolusi dan opsi rekaman (mis. sound, time stamp, unit meter counter) dari menu.

5. Lakukan inspeksi

   • Dorong kabel perlahan dan merata; jangan memaksa saat kamera tertahan.

   • Jaga tangan tetap dekat titik masuk pipa untuk mengurangi risiko bending kabel.

   • Atur intensitas LED sesuai kebutuhan.

6. Ambil dokumentasi dan catatan

   • Ambil foto atau mulai rekam video pada titik temuan.

   • Tambahkan teks/catatan menggunakan keyboard untuk memperjelas konteks.

7. Akhiri pekerjaan dan bersihkan

   • Tarik kabel kembali secara merata (tidak ditarik mendadak).

   • Bersihkan kabel dan camera head sebelum digulung dan disimpan.

   • Lakukan backup data SD card sesuai prosedur internal.

Catatan penting lapangan: manual menekankan penggunaan sarung tangan karet, menghindari strain/bending berlebihan pada kabel, dan tidak mendorong benda di dalam pipa menggunakan kamera.

Cara Kerja / Metode Pengukuran

PCE-PIC 20 bekerja sebagai sistem inspeksi visual: sensor kamera di kepala (camera head) menangkap citra kondisi internal, sementara LED di sekeliling lensa memberi penerangan pada area gelap. Sistem white balance otomatis membantu menstabilkan warna, dan gambar ditampilkan real-time di layar 7 inci.

Untuk membedakan kondisi di dalam pipa, alat tidak “menghitung” ketebalan atau komposisi material. Yang dibaca adalah indikasi visual: bentuk deposit, retak, deformasi, sambungan longgar, genangan, atau hambatan fisik. Karena itu, kualitas interpretasi sangat bergantung pada:

• Pencahayaan (LED dimmable membantu)

• Kebersihan lensa

• Kecepatan dorong kabel (stabil lebih mudah menilai detail)

• Dokumentasi (foto/video + komentar)

Pelokasian temuan dibantu meter counter: panjang kabel yang masuk ditampilkan sehingga tim bisa menandai jarak dari titik akses. Pada pekerjaan commissioning atau troubleshooting berulang, jarak ini membuat diskusi lebih konkret: “temuan di sekitar X meter dari inlet”, bukan sekadar “agak di dalam”.

Batasan praktis yang perlu dipahami:

• Akses fisik tetap bergantung pada diameter pipa/duct dan kelokan. Dokumentasi menyebut kesesuaian untuk pipa/duct DN 40 … 150 mm serta radius kelengkungan tertentu.

• Lingkungan yang terlalu panas dapat memengaruhi kejernihan (manual menyebut potensi heat build-up pada camera head dan perlunya waktu cooldown).

• Area dengan tepi tajam berisiko merusak kabel—perlu proteksi dan teknik dorong yang benar.

Kelengkapan Produk

Mengacu pada delivery scope di manual, kelengkapan yang disertakan adalah:

• 1 unit drain camera seri PCE-PIC (panjang 20 m untuk PCE-PIC 20)

• 1 standard camera head

• 1 main unit dengan case, cable reel, dan push cable

• 1 mains adaptor

• 1 car charging adaptor

• 1 keyboard

• 1 remote control

• 1 guide 46 mm

• 1 guide 80 mm

• 1 user manual

Manfaat bagi Pengguna

• Efisiensi kerja

  • Mempercepat verifikasi awal sebelum memutuskan bongkar atau cleaning.

  • Mempercepat verifikasi pasca-pekerjaan (cleaning/perbaikan) dengan bukti visual yang bisa disimpan.

• Peningkatan kualitas

  • Dokumentasi foto/video membantu standardisasi laporan antar shift, antar area, dan antar tim.

  • Komentar via keyboard memudahkan penelusuran temuan saat meeting evaluasi.

• Penghematan biaya

  • Mengurangi pekerjaan pembongkaran yang tidak perlu hanya untuk “cek kondisi”.

  • Mengurangi risiko pekerjaan ulang karena hasil commissioning lebih terverifikasi.

• Pengurangan kesalahan

  • Meter counter membantu mengurangi salah lokasi saat tindak lanjut (mis. salah membongkar segmen pipa).

  • Rekaman meminimalkan interpretasi yang berubah-ubah karena ada rujukan visual yang sama.

FAQ

1. Apakah alat ini bisa mendeteksi kabel aktif?
   Tidak. PCE-PIC 20 adalah kamera inspeksi visual; ia menampilkan kondisi fisik di dalam pipa/duct, bukan mendeteksi listrik atau medan elektromagnetik.

2. Apakah bisa digunakan pada dinding beton?
   Bisa jika ada jalur akses berupa pipa/duct di dalam/di balik struktur. Alat bekerja dengan cara masuk ke jalur tersebut, bukan “menembus” beton.

3. Seberapa jauh area bisa diinspeksi?
   Panjang kabel PCE-PIC 20 adalah 20 m. Jarak aktual yang tercapai tetap dipengaruhi kondisi jalur (kelokan, hambatan, dan diameter).

4. Apakah aman digunakan pada instalasi hidup (beroperasi)?
   Tergantung SOP area dan jenis jalurnya. Manual menekankan penggunaan oleh personel terlatih, mengikuti batas kondisi lingkungan, serta tidak digunakan pada atmosfer eksplosif. Untuk jalur proses yang berisiko, pastikan izin kerja, isolasi yang diperlukan, dan prosedur K3 setempat dipenuhi.

5. Apakah perlu kalibrasi rutin?
   Tidak seperti alat ukur metrologi (mis. pressure/flow), kamera inspeksi umumnya fokus pada fungsi visual dan mekanik. Namun, pemeriksaan kondisi kabel, kebersihan lensa, serta pengecekan meter counter (termasuk reset dan pemasangan roller) penting agar hasil inspeksi konsisten. Manual juga menyediakan panduan troubleshooting untuk ketidakpresisian meter counter.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya inspeksi visual yang cepat dan terdokumentasi dalam menjaga keandalan pipa, duct, dan jalur drain di lingkungan pabrik semen maupun baja. Kami melayani kebutuhan klien bisnis dan aplikasi industri, menyediakan instrumen seperti PCE-PIC 20 serta perangkat pendukung lainnya untuk membantu tim maintenance, inspection, dan QC meningkatkan ketepatan verifikasi lapangan, mempercepat troubleshooting, dan menurunkan risiko pekerjaan ulang. Jika Anda ingin meningkatkan akurasi inspeksi visual di area sulit akses, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Chimney Camera Unggulan untuk Kebutuhan Anda

Referensi

• Caronge, M. A., Tjarong, M. W., & Irmawaty, R. (2018). Analisis tingkat emisi pada cerobong asap pabrik semen Tonasa Pangkep. Jurnal Purifikasi, 18(2), 87–92. Retrieved from https://purifikasi.id/index.php/purifikasi/article/download/371/343/

• Sulardi. (2019). Inspeksi teknik sistem perpipaan industri pengolahan migas. JIEOM, 2(1). Retrieved from https://media.neliti.com/media/publications/347445-inspeksi-teknik-sistem-perpipaan-industr-f463260d.pdf

• Patria, M. F. A., Jamaludin, & Ahmad, I. K. (2024). Studi penerapan Risk Based Inspection (RBI) pada pipa penyalur solar PT. XYZ. Jurnal Ilmiah Teknik dan Sains (JITS), 2(2), 79–90. Retrieved from https://jurnal.akipba.ac.id/index.php/JITS/article/download/44/42
