SPC Gear dan Shaft Tidak Stabil? Verifikasi HRC, HB, HV dengan NOVOTEST TB-BRV-D

Anda melihat tren grafik Statistical Process Control (SPC) untuk kekerasan gear dan shaft forging yang berfluktuasi liar, padahal parameter mesin hammer atau press forging tidak berubah. Operator produksi melaporkan hasil uji kekerasan yang tidak konsisten antar-shift, memicu alarm palsu yang menghentikan lini. Part yang sebenarnya baik terpaksa Anda tahan, investigasi berlarut-larut menghabiskan waktu, dan biaya scrap membengkak tanpa alasan yang jelas. Sebelum menyalahkan material atau proses heat treatment, Anda perlu memeriksa satu variabel kritis yang sering terabaikan: akurasi hardness tester Anda. Pergeseran kalibrasi pada alat ukur kekerasan merupakan penyebab tersembunyi di balik data SPC yang tidak andal. Alat Ukur Kekerasan Digital Brinell, Rockwell, Vickers NOVOTEST TB-BRV-D hadir sebagai solusi verifikasi multi-skala dengan test block tersertifikasi, memastikan bahwa setiap variasi yang Anda lihat pada grafik berasal dari part, bukan dari alat ukur yang sudah bergeser.

1. Tantangan Utama dalam Kalibrasi Hardness Tester untuk SPC di Industri Forging
2. Kebutuhan Pengujian yang Harus Dipenuhi agar SPC Andal
3. Solusi Verifikasi Kalibrasi dengan NOVOTEST TB-BRV-D
4. Cara Kerja NOVOTEST TB-BRV-D dan Aplikasi Verifikasi Kalibrasi di Lapangan
5. Studi Implementasi: Peningkatan Stabilitas SPC di Lini Produksi Gear
6. Keunggulan NOVOTEST TB-BRV-D Dibanding Metode Verifikasi Konvensional
7. Tips Memilih Hardness Tester yang Tepat untuk Verifikasi Kalibrasi SPC
8. Perbandingan Spesifikasi Metode Uji pada NOVOTEST TB-BRV-D
9. Kesimpulan
10. FAQ
    1. Apa penyebab utama SPC hardness tidak stabil meskipun mesin forging tidak berubah?
    2. Seberapa sering seharusnya verifikasi kalibrasi hardness tester dilakukan di production line?
    3. Apakah NOVOTEST TB-BRV-D bisa digunakan untuk mengukur semua jenis logam seperti baja karbon dan alloy?
    4. Apa bedanya menggunakan test block untuk verifikasi dengan inspeksi part biasa?
11. References

Tantangan Utama dalam Kalibrasi Hardness Tester untuk SPC di Industri Forging

Mengandalkan data SPC untuk pengendalian mutu di industri forging tanpa memverifikasi alat ukur kekerasan secara ketat ibarat menimbang emas dengan timbangan yang tidak pernah ditera. Akar masalah ketidakstabilan SPC hampir selalu dapat ditelusuri kembali ke praktik kalibrasi di bengkel yang tidak terkontrol.

1. Variasi beban pengujian antar operator dan antar shift kerja menciptakan penyimpangan nilai yang signifikan. Seorang operator mungkin menerapkan kecepatan pembebanan yang berbeda, atau posisi indentasi yang sedikit miring, menghasilkan pembacaan HRC yang bervariasi pada part yang sama. Alat tidak berubah, tetapi cara pakai berubah, dan grafik SPC langsung menampilkan tren yang menyesatkan.
2. Pergeseran kalibrasi alat ukur kekerasan terjadi secara alamiah akibat pemakaian rutin. Indentor aus, sistem pembebanan mengalami friksi, atau komponen elektronik bereaksi terhadap getaran konstan di lantai produksi forging. Lingkungan bengkel dengan suhu fluktuatif dan partikel debu metalik mempercepat proses degradasi ini. Tanpa verifikasi berkala, Anda tidak akan menyadari bahwa nilai aktual yang terukur telah melenceng hingga melewati batas toleransi.
3. Test block verifikasi seringkali menjadi komponen yang paling diabaikan. Bengkel forging yang sibuk kerap menggunakan blok referensi yang sudah tidak tersertifikasi, bahkan kadaluarsa, atau lebih parah lagi, tidak memiliki blok referensi sama sekali. Hasil kalibrasi menjadi tidak tertelusur ke standar nasional maupun internasional, meruntuhkan fondasi integritas data SPC Anda.

Operator produksi kemudian cenderung menyalahkan material atau proses heat treatment setiap kali SPC menunjukkan penyimpangan, padahal sumber masalahnya adalah alat ukur yang sudah lama tidak diverifikasi. Standar mutu seperti ASTM E18, E10, dan E92 secara eksplisit mensyaratkan verifikasi periodik menggunakan blok referensi tersertifikasi, namun tekanan target produksi seringkali membuat prosedur ini terabaikan.

Kebutuhan Pengujian yang Harus Dipenuhi agar SPC Andal

Anda tidak bisa mengelola apa yang tidak Anda ukur dengan benar. Agar tren SPC benar-benar mencerminkan variasi karakteristik part forging—bukan variasi alat ukur—proses pengujian kekerasan Anda harus memenuhi beberapa kriteria fundamental.

Pengukuran yang Repeatable

Repeatability merupakan syarat mutlak. Pengukuran Rockwell (HRC), Brinell (HB), dan Vickers (HV) pada part yang sama harus menghasilkan nilai yang konsisten, baik dilakukan oleh operator shift pagi maupun shift malam, hari ini maupun minggu depan. Tanpa repeatability yang tinggi, setiap pergeseran grafik SPC tidak dapat Anda interpretasikan dengan keyakinan apakah itu perubahan part nyata atau sekadar noise pengukuran.

Memiliki Standar Tertelusur

Data pengukuran wajib tertelusur ke standar nasional atau internasional melalui test block tersertifikasi. Ketika auditor sistem manajemen mutu ISO 9001 atau IATF 16949 menanyakan dasar validitas data SPC Anda, Anda harus mampu menunjukkan rantai ketertelusuran yang tidak terputus dari test block di bengkel hingga ke standar primer. Proses verifikasi sendiri harus cepat dan mudah dilakukan, idealnya tanpa mengganggu ritme produksi yang ketat. Jika verifikasi memakan waktu terlalu lama atau prosedurnya rumit, operator akan mencari celah untuk melewatinya, dan Anda kembali ke titik awal dengan data SPC yang dipertanyakan.

Pengukuran Multi-skala

Kemampuan multi-skala dalam satu perangkat menjadi nilai tambah krusial di lantai produksi forging yang menangani berbagai jenis material dan spesifikasi. Anda tidak ingin memiliki tiga hardness tester berbeda—Rockwell, Brinell, Vickers—yang masing-masing memerlukan perawatan, kalibrasi, dan ruang tersendiri. Satu alat yang mencakup tiga skala menyederhanakan inventaris, pelatihan, dan prosedur verifikasi. Output digital yang mudah tercatat dan terintegrasi dengan sistem SPC juga menjadi kebutuhan modern. Anda ingin data hasil verifikasi langsung tersimpan, terlacak, dan siap dianalisis untuk mengidentifikasi tren jangka panjang pada performa alat ukur itu sendiri.

Terakhir, penting untuk memahami filosofi verifikasi yang benar: Anda mengevaluasi apakah alat berada pada toleransi yang diizinkan, bukan mendeteksi cacat pada blok kalibrasi. Blok referensi adalah standar; Anda membandingkan pembacaan alat terhadap nilai standar tersebut, bukan sebaliknya.

Solusi Verifikasi Kalibrasi dengan NOVOTEST TB-BRV-D

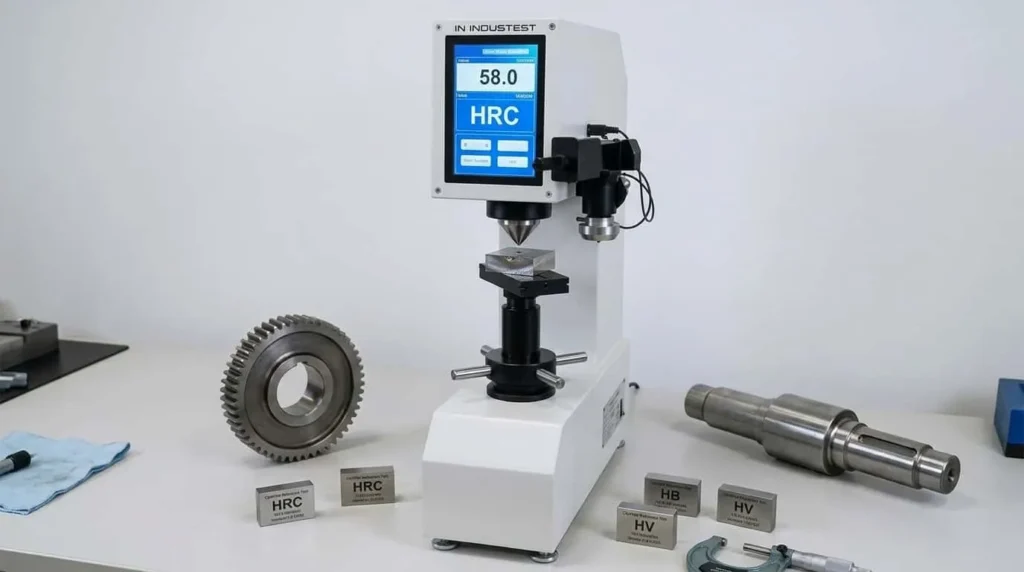

Menghadirkan satu platform yang menjawab seluruh kebutuhan verifikasi kalibrasi di lingkungan produksi forging yang keras, Alat Ukur Kekerasan Digital Brinell, Rockwell, Vickers NOVOTEST TB-BRV-D merupakan instrumen multiguna berteknologi tinggi yang dirancang untuk menyederhanakan sekaligus memperkuat program SPC Anda. Perangkat ini bukan sekadar hardness tester produksi biasa, melainkan pusat kendali verifikasi yang mengintegrasikan tiga skala kekerasan utama—HRC, HB, dan HV—dalam satu unit dengan antarmuka layar sentuh LCD digital yang intuitif. Anda tidak perlu lagi menyediakan tiga alat berbeda yang masing-masing memerlukan kalibrasi, perawatan, dan pelatihan terpisah.

Kekuatan utama TB-BRV-D dalam konteks verifikasi SPC terletak pada kemampuannya untuk langsung digunakan dengan test block tersertifikasi guna memverifikasi akurasi sebelum Anda melakukan pengukuran massal pada part. Prosedurnya lugas: siapkan blok HRC 62 ±1 (atau nilai yang relevan dengan spesifikasi gear Anda), lakukan indentasi sesuai metode standar, dan bandingkan hasil pembacaan alat dengan nilai yang tertera pada sertifikat blok. Jika selisih masih dalam batas toleransi yang diizinkan—misalnya ±1 HRC untuk Rockwell—alat siap digunakan. Jika melebihi, Anda tahu saat itu juga bahwa kalibrasi perlu disesuaikan atau servis diperlukan, sebelum satu part pun terukur secara tidak akurat. Fitur ini menempatkan kendali kualitas di tangan operator produksi secara langsung, tanpa harus menunggu jadwal kalibrasi periodik dari laboratorium eksternal.

Penting untuk menekankan filosofi penggunaan yang tepat: TB-BRV-D bersama test block tersertifikasinya berfungsi untuk mengecek apakah pembacaan alat masih sesuai spesifikasi blok referensi, bukan untuk mendeteksi cacat pada blok itu sendiri. Blok adalah standar; Anda memvalidasi alat terhadap standar, bukan menginspeksi standar dengan alat. Perangkat ini portabel dan dapat Anda tempatkan di area produksi untuk pengecekan mandiri oleh operator, memberdayakan mereka untuk mengambil keputusan berbasis data tanpa ketergantungan penuh pada staf laboratorium.

Cara Kerja NOVOTEST TB-BRV-D dan Aplikasi Verifikasi Kalibrasi di Lapangan

Implementasi verifikasi kalibrasi harian dengan NOVOTEST TB-BRV-D mengikuti alur kerja yang sistematis dan mudah diadopsi oleh operator lantai produksi. Anda mulai dengan menyiapkan test block bersertifikat yang memiliki nilai kekerasan sesuai dengan rentang spesifikasi part yang akan diinspeksi. Misalnya, untuk lini produksi gear forged dengan spesifikasi 58-62 HRC, siapkan blok referensi dengan nilai sertifikat HRC 62 ±1. Pastikan blok dalam kondisi bersih dan tidak rusak permukaannya; goresan atau indentasi lama dapat mempengaruhi hasil.

Lakukan indentasi pada blok melalui panel kontrol layar sentuh TB-BRV-D, pilih skala Rockwell C, dan biarkan sistem otomatis alat menerapkan beban utama 150 kgf. Layar akan menampilkan nilai kekerasan terukur. Bandingkan nilai ini dengan sertifikat blok. Jika selisih pembacaan masih dalam batas toleransi yang diizinkan oleh standar atau kesepakatan internal (umumnya ±1 HRC untuk baja keras), Anda menyatakan hardness tester layak pakai untuk shift tersebut. Jika selisih melebihi toleransi, segera lakukan kalibrasi ulang pada alat atau hubungi teknisi servis—jangan paksakan melanjutkan inspeksi karena setiap data yang dihasilkan akan tidak valid. Frekuensi verifikasi Anda sesuaikan dengan volume produksi; praktik terbaik merekomendasikan minimal sekali per shift atau setiap 50 kali pengukuran, mana yang tercapai lebih dulu. Untuk lingkungan forging dengan getaran tinggi, verifikasi bisa lebih sering.

Aplikasi khas di lantai produksi: sebelum memulai inspeksi batch gear forged, operator melakukan verifikasi dengan blok HRC. Setelah alat dinyatakan akurat, mode pengukuran dialihkan ke part aktual, dan inspeksi massal dimulai. Prosedur ini mengunci kepercayaan bahwa setiap variasi yang terlihat pada grafik SPC adalah variasi part, bukan artefak alat. Perhatian krusial: jangan keliru menggunakan test block untuk mendeteksi cacat material atau sebagai benda uji biasa; fungsinya murni sebagai referensi standar. Catat setiap hasil verifikasi secara digital melalui fitur penyimpanan TB-BRV-D, dan sambungkan ke sistem SPC untuk dokumentasi otomatis dan analisis tren jangka panjang stabilitas alat itu sendiri.

Studi Implementasi: Peningkatan Stabilitas SPC di Lini Produksi Gear

Sebuah perusahaan forging komponen transmisi menghadapi masalah SPC yang tampak acak pada lini produksi gear penggerak utama. Grafik kekerasan menunjukkan alarm palsu yang sering muncul pada part akhir, meskipun inspeksi dimensi dan visual menunjukkan tidak ada penyimpangan. Tim produksi mulai meragukan proses heat treatment dan menghabiskan waktu untuk investigasi material yang tidak membuahkan hasil. Ketika dilakukan audit menyeluruh terhadap praktik pengukuran, terungkap akar masalah: hardness tester Rockwell yang digunakan sudah berusia lebih dari satu dekade dan hanya dikalibrasi setahun sekali oleh pihak ketiga. Riwayat verifikasi harian tidak ada; operator hanya mengandalkan asumsi bahwa alat selalu benar.

Manajemen memutuskan untuk mengadopsi NOVOTEST TB-BRV-D dan menerapkan protokol verifikasi harian menggunakan test block HRC dan HB tersertifikasi. Setiap awal shift, operator melakukan indentasi pada blok referensi dan mencatat hasilnya. Dalam waktu singkat, variasi hasil pengukuran menurun secara signifikan. Grafik SPC yang tadinya bergerak liar dan tidak terprediksi mulai menunjukkan pola yang stabil dan terkendali. Alarm palsu berkurang hingga 80 persen, membebaskan tim teknik untuk fokus pada perbaikan proses yang benar-benar memerlukan perhatian. Kepercayaan terhadap data pun pulih; operator kini memiliki keyakinan bahwa ketika SPC menunjukkan penyimpangan, itu adalah masalah nyata pada part, bukan ilusi kalibrasi. Dampak finansial langsung terasa melalui penurunan biaya scrap dan rework, karena hanya part yang benar-benar di luar spesifikasi yang ditahan dan diinvestigasi. Investasi pada verifikasi rutin dengan alat yang tepat terbukti jauh lebih murah dibandingkan menanggung biaya kualitas buruk yang berkepanjangan.

Keunggulan NOVOTEST TB-BRV-D Dibanding Metode Verifikasi Konvensional

Pendekatan konvensional yang masih banyak ditemukan di bengkel forging mengandalkan hardness tester terpisah untuk setiap skala: satu mesin Rockwell, satu mesin Brinell, dan mungkin satu mesin Vickers jika diperlukan. Metode ini melipatgandakan biaya pembelian, perawatan, dan kalibrasi. Setiap alat memerlukan ruang, pelatihan spesifik, dan inventaris suku cadang sendiri. Sebaliknya, NOVOTEST TB-BRV-D mengkonsolidasikan ketiga skala tersebut dalam satu perangkat, secara drastis mengurangi investasi modal dan tapak ruang yang dibutuhkan di area inspeksi.

Verifikasi kalibrasi konvensional seringkali dilakukan secara manual tanpa output digital. Operator mungkin mencetak hasil atau mencatatnya di logbook kertas, menyulitkan perekaman data untuk analisis SPC dan ketertelusuran audit. TB-BRV-D hadir dengan layar sentuh digital yang tidak hanya menampilkan hasil, tetapi juga menyimpan data pengukuran, siap untuk Anda ekspor dan integrasikan ke dalam sistem manajemen mutu digital. Keunggulan lain terletak pada kemudahan penggunaan test block tersertifikasi.

Metode lama kadang mengandalkan blok yang tidak jelas asal-usulnya atau sudah kadaluarsa. TB-BRV-D, dengan mode verifikasi bawaannya, memandu operator melalui proses yang benar, memastikan setiap pengecekan dilakukan secara konsisten terhadap standar yang valid. Kecepatan penggantian indentor dan setting parameter juga menjadi pembeda; dari Rockwell ke Brinell atau Vickers, operator cukup melakukan beberapa sentuhan di layar tanpa perlu alat tambahan atau pembongkaran mekanis yang rumit. Dalam lingkungan produksi yang serba cepat, efisiensi ini berarti lebih banyak waktu untuk inspeksi yang bernilai tambah dan lebih sedikit waktu henti untuk prosedur verifikasi.

Tips Memilih Hardness Tester yang Tepat untuk Verifikasi Kalibrasi SPC

Memilih alat verifikasi kalibrasi untuk lingkungan SPC bukan sekadar membandingkan spesifikasi di atas kertas; Anda harus memastikan perangkat tersebut benar-benar cocok dengan realitas operasional lantai produksi Anda.

1. Pastikan alat mendukung semua skala yang Anda gunakan di lini produksi. Minimal, Anda memerlukan HRC dan HB; namun memiliki kemampuan HV sekaligus memberikan fleksibilitas untuk verifikasi pada lapisan tipis atau spesifikasi khusus yang mungkin muncul di masa depan.
2. Periksa ketersediaan test block tersertifikasi dari pemasok yang sama. Membeli alat dan blok referensi dari satu sumber menyederhanakan logistik, menjamin kompatibilitas, dan memudahkan Anda menjaga rantai ketertelusuran kalibrasi.
3. Antarmuka digital dan kemampuan ekspor data bukan lagi sekadar fitur tambahan, melainkan kebutuhan inti. Pastikan perangkat yang Anda pilih memiliki setidaknya port USB untuk transfer data, atau idealnya konektivitas Bluetooth untuk integrasi nirkabel dengan sistem SPC dan basis data mutu.
4. Pertimbangkan juga layanan purna jual. Alat ukur kekerasan Anda sendiri pada akhirnya juga perlu dikalibrasi secara periodik oleh pihak ketiga yang kompeten. Keberadaan distributor resmi dengan dukungan teknis lokal menjadi faktor penentu agar alat Anda tidak menjadi besi tua saat memerlukan servis.
5. Evaluasi kemudahan operasi dari sudut pandang operator produksi. Mereka harus mampu melakukan verifikasi mandiri tanpa pelatihan panjang dan rumit. Antarmuka yang intuitif mengurangi risiko kesalahan manusia dan meningkatkan kepatuhan terhadap prosedur verifikasi.
6. Cek reputasi merek di pasar uji material. Novotest telah dikenal sebagai penyedia solusi pengukuran yang andal, dan ketersediaannya melalui distributor resmi memastikan Anda mendapatkan produk asli dengan dukungan penuh.

Perbandingan Spesifikasi Metode Uji pada NOVOTEST TB-BRV-D

Tabel berikut merangkum kemampuan multi-skala NOVOTEST TB-BRV-D yang menjadi landasan verifikasi kalibrasi komprehensif di lantai produksi forging Anda:

Kesimpulan

Ketidakstabilan SPC pada gear dan shaft forged Anda lebih sering berasal dari sistem pengukuran yang tidak terkendali daripada dari proses forging atau heat treatment itu sendiri. Kalibrasi hardness tester yang bergeser secara diam-diam menciptakan variasi palsu yang menggerogoti kepercayaan terhadap data dan memicu siklus investigasi yang menghabiskan sumber daya. NOVOTEST TB-BRV-D menawarkan jalan keluar yang praktis dan elegan: satu perangkat untuk memverifikasi akurasi Rockwell, Brinell, dan Vickers menggunakan test block tersertifikasi, langsung di lantai produksi, oleh operator yang sama yang menjalankan inspeksi. Dengan verifikasi rutin yang tertanam dalam ritme kerja harian, alarm palsu berkurang drastis, part scrap menyusut, dan data SPC kembali menjadi dasar pengambilan keputusan yang andal. Ambil langkah untuk mengendalikan variabel pengukuran Anda, karena proses forging yang stabil hanya akan terlihat stabil jika alat ukur Anda pun stabil.

Sebagai mitra pengadaan alat ukur dan uji yang berfokus pada kebutuhan bisnis dan industri, CV. Java Multi Mandiri mendukung operasional Anda melalui penyediaan perangkat keras berkualitas serta konsultasi pemilihan alat yang tepat guna. Kunjungi halaman CV. Java Multi Mandiri untuk mengenal lebih jauh peran kami sebagai distributor resmi, atau akses layanan konsultasi gratis kami untuk berdiskusi mengenai solusi verifikasi kalibrasi yang paling sesuai dengan aplikasi spesifik Anda.

FAQ

Apa penyebab utama SPC hardness tidak stabil meskipun mesin forging tidak berubah?

Penyebab paling umum adalah pergeseran kalibrasi hardness tester yang tidak terdeteksi. Ausnya indentor, perubahan mekanisme pembebanan, atau tidak digunakannya test block tersertifikasi secara rutin membuat alat ukur menghasilkan nilai yang bervariasi antar waktu, sehingga SPC menangkap variasi pengukuran, bukan variasi part yang sebenarnya.

Seberapa sering seharusnya verifikasi kalibrasi hardness tester dilakukan di production line?

Frekuensi verifikasi idealnya disesuaikan dengan volume produksi dan kondisi lingkungan bengkel, namun praktik terbaik menetapkan minimal sekali per shift kerja atau setiap 50 kali pengukuran, mana yang tercapai lebih dulu. Lingkungan forging dengan getaran tinggi dan perubahan suhu seringkali memerlukan frekuensi yang lebih rapat.

Apakah NOVOTEST TB-BRV-D bisa digunakan untuk mengukur semua jenis logam seperti baja karbon dan alloy?

Ya, NOVOTEST TB-BRV-D mampu mengukur spektrum material yang sangat luas, mulai dari logam ferrous (baja, besi cor, baja karbon rendah, baja tempered) hingga logam non-ferrous (paduan aluminium dan tembaga) serta paduan keras dan lapisan yang dikeraskan permukaannya. Dengan tiga skala yang tersedia, Anda dapat memilih metode yang paling representatif untuk setiap jenis material.

Apa bedanya menggunakan test block untuk verifikasi dengan inspeksi part biasa?

Test block berfungsi sebagai standar referensi dengan nilai kekerasan yang telah disertifikasi dan tertelusur ke standar internasional. Verifikasi adalah tindakan membandingkan pembacaan alat terhadap nilai blok untuk menilai keakuratan alat ukur. Inspeksi part biasa adalah mengukur part produksi yang nilainya tidak diketahui untuk menilai kesesuaiannya dengan spesifikasi. Fokus verifikasi adalah mengevaluasi performa alat, bukan mengevaluasi blok atau mencari cacat pada blok.

Rekomendasi Hardness Tester

References

1. ASTM International. (2022). ASTM E18-22: Standard Test Methods for Rockwell Hardness of Metallic Materials. West Conshohocken, PA: ASTM International.
2. ASTM International. (2018). ASTM E10-18: Standard Test Method for Brinell Hardness of Metallic Materials. West Conshohocken, PA: ASTM International.
3. ASTM International. (2020). ASTM E92-20: Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials. West Conshohocken, PA: ASTM International.
4. International Organization for Standardization. (2015). ISO 6508-1: Metallic materials — Rockwell hardness test — Part 1: Test method. Geneva: ISO.
5. Novotest Ltd. (n.d.). Digital Brinell, Rockwell & Vickers Hardness Tester TB-BRV-D: Technical Datasheet. Novotest Official Documentation.
