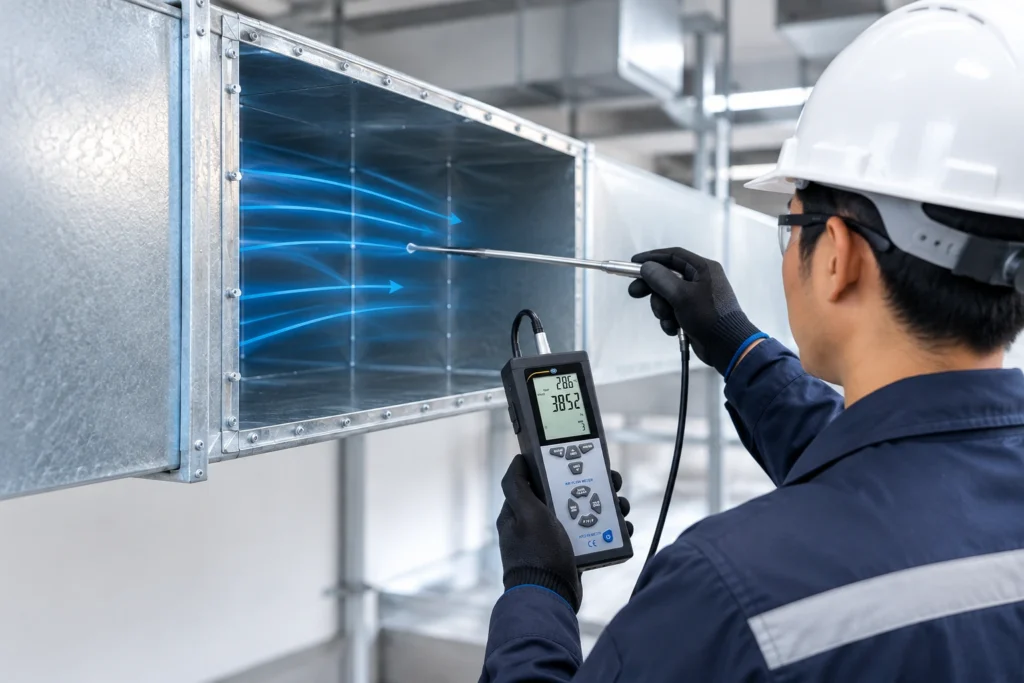

Kecepatan Udara di Satu Titik Duct Belum Tentu Mencerminkan Debit Aliran Sebenarnya

Angka kecepatan udara yang muncul di layar anemometer atau manometer sering diperlakukan sebagai representasi kondisi aliran di seluruh penampang duct, padahal profil kecepatan di dalam duct hampir tidak pernah seragam. Gesekan dengan dinding duct, turbulensi, serta gangguan dari elbow, damper, reducer, atau outlet fan membuat kecepatan udara bisa berbeda jauh antar titik dalam satu penampang yang sama. Satu pembacaan di tengah duct bisa jauh lebih tinggi dari rata-rata sebenarnya, atau justru lebih rendah jika kebetulan berada di zona resirkulasi.

Karena itu, metode pengukuran aliran fluida dalam saluran tertutup sejak lama distandardisasi menggunakan pendekatan multititik, dikenal sebagai metode traverse. ISO 3966 mengatur metode velocity-area menggunakan pitot tube untuk menghitung debit aliran pada penampang saluran tertutup, sementara ANSI/ASHRAE Standard 111 mengatur praktik pengukuran, pengujian, dan balancing sistem HVAC di lapangan, termasuk prosedur traverse duct. Kedua standar ini muncul karena masalah non-uniformitas profil kecepatan sudah lama diketahui menyulitkan penentuan debit aliran yang akurat hanya dari satu titik bacaan.

Bagi teknisi HVAC, engineer komisioning gedung, maupun auditor energi, persoalan ini bukan sekadar detail teknis. Keputusan mengatur damper saat proses testing, adjusting, and balancing (TAB), klaim kesesuaian dengan desain, atau kesimpulan dalam laporan audit energi bisa keliru signifikan jika hanya bersandar pada satu titik pembacaan. Pada bagian studi kasus di bawah, perbedaan hasil akibat lokasi dan jumlah titik traverse yang berbeda bisa mencapai lebih dari 8 persen dari nilai referensi.

Daftar Isi

• Mengapa Profil Kecepatan di Dalam Duct Tidak Pernah Benar-Benar Rata?
• Apa yang Terjadi Jika Hanya Mengandalkan Satu Titik Pembacaan?
• Bagaimana Metode Traverse Menentukan Titik Pengukuran yang Representatif?
• Studi Kasus: Seberapa Besar Pengaruh Lokasi dan Kepadatan Titik Traverse?
• Kapan Vane Anemometer Mencapai Batasnya, dan Kenapa Pitot Tube Bekerja Berbeda?
• Bagaimana Prosedur Praktis Melakukan Traverse Duct dengan Pitot Tube?
• Kesalahan Umum yang Membuat Hasil Traverse Menyesatkan
• Instrumen yang Sesuai untuk Traverse Duct Bertekanan dan Berkecepatan Tinggi
• Kesimpulan
• Pertanyaan yang Sering Diajukan
• Referensi

Mengapa Profil Kecepatan di Dalam Duct Tidak Pernah Benar-Benar Rata?

Udara yang mengalir di dalam duct mengalami gesekan dengan dinding, sehingga kecepatan di dekat dinding selalu lebih rendah dibanding di bagian tengah penampang. Pada aliran turbulen yang umum terjadi di sistem HVAC, bentuk profil ini idealnya mendekati kurva simetris dengan kecepatan tertinggi di pusat duct. Namun kondisi ideal ini hanya tercapai bila udara sudah mengalir lurus cukup jauh tanpa gangguan geometris.

Dalam praktik lapangan, kondisi ideal semacam itu jarang ditemui. Elbow, damper, reducer, cabang duct, atau outlet fan menciptakan pusaran dan zona kecepatan tidak seragam yang butuh jarak lurus tertentu untuk kembali stabil. Studi lapangan yang dilakukan Klaassen dan House di Energy Resource Station, Iowa Energy Center, memperlihatkan bahwa pada titik pengukuran yang hanya berjarak sekitar separuh panjang efektif duct dari outlet fan, profil kecepatan sangat tidak seragam, bahkan ditemukan zona dengan kecepatan mendekati nol di satu sisi duct sementara sisi lain menunjukkan kecepatan sangat tinggi.

Implikasinya, dua orang yang mengukur di titik berbeda pada penampang duct yang sama, di waktu operasi yang sama, bisa mendapatkan angka kecepatan yang jauh berbeda tanpa ada yang salah membaca alat. Yang berbeda adalah posisi pengukurannya relatif terhadap profil aliran yang memang tidak seragam.

Apa yang Terjadi Jika Hanya Mengandalkan Satu Titik Pembacaan?

Ketika hanya satu titik yang dipakai untuk mewakili keseluruhan penampang, hasil debit aliran yang dihitung (kecepatan dikali luas penampang) akan mengikuti bias titik tersebut, bukan kondisi aliran sesungguhnya. Jika titik itu kebetulan berada di zona kecepatan tinggi, debit akan overestimate; jika berada di zona lambat atau resirkulasi, debit akan underestimate.

Sebagai ilustrasi sederhana, bukan hasil pengujian produk tertentu: pada duct berukuran 60 cm x 40 cm, luas penampangnya sekitar 0,24 m². Jika kecepatan rata-rata dari lima titik traverse pada satu baris terukur 8 m/s, debit aliran yang representatif adalah 0,24 m² dikali 8 m/s, atau sekitar 1,92 m³/detik. Namun apabila hanya satu titik di dekat pusat duct yang dipakai dan kebetulan berada di zona kecepatan tertinggi akibat efek elbow di dekatnya, misalnya 11 m/s, hasil debit yang dihitung bisa melonjak keliru menjadi sekitar 2,64 m³/detik, lebih tinggi 37 persen dari nilai yang representatif.

ASHRAE menetapkan kriteria keberterimaan profil kecepatan pada suatu titik traverse: agar dianggap sah digunakan, minimal 75 persen dari seluruh titik pengukuran pada penampang tersebut harus bernilai lebih besar dari sepersepuluh kecepatan maksimum pada profil itu, sebagaimana dijelaskan dalam studi Klaassen dan House. Kriteria ini menegaskan bahwa validitas satu lokasi pengukuran bukan soal instrumen yang dipakai, melainkan soal seberapa seragam aliran di lokasi tersebut.

Bagaimana Metode Traverse Menentukan Titik Pengukuran yang Representatif?

Metode traverse mengatasi masalah non-uniformitas dengan membagi penampang duct menjadi beberapa area yang luasnya setara, lalu mengambil pembacaan kecepatan pada titik pusat masing-masing area tersebut. Rata-rata dari seluruh titik itulah yang dipakai untuk menghitung debit aliran, bukan satu titik tunggal. Pendekatan ini yang dibakukan dalam ISO 3966 sebagai velocity-area method menggunakan pitot tube.

Untuk duct persegi atau persegi panjang, dua pendekatan grid yang umum dipakai adalah metode Equal Area dan metode Log-Tchebycheff. Jumlah titik per sisi ditentukan oleh panjang sisi duct tersebut, sebagaimana diatur dalam ANSI/ASHRAE Standard 111 dan dikonfirmasi pada studi lapangan Klaassen dan House yang menerapkan grid 5×5 titik (metode Log-Tchebycheff) dan 5×4 titik (metode Equal Area) pada duct berukuran 28 x 20 inci, sesuai aturan jumlah titik untuk sisi duct di bawah 30 inci.

Total titik traverse pada duct persegi adalah jumlah titik pada sisi horizontal dikalikan jumlah titik pada sisi vertikal. Untuk duct bundar, pendekatan yang setara menggunakan metode log-linear, di mana probe digerakkan sepanjang beberapa diameter yang saling bersilangan pada sudut tertentu; jumlah titik per diameter umumnya 6 untuk duct berdiameter kecil dan 8 hingga 10 untuk duct berdiameter lebih besar. Semakin besar atau semakin tidak seragam profil aliran pada penampang, semakin banyak titik yang dibutuhkan agar rata-rata yang dihasilkan benar-benar representatif.

Yang sering luput diperhatikan adalah syarat jarak lurus sebelum dan sesudah titik traverse. Pada studi Klaassen dan House, panjang duct lurus setara 2,5 kali diameter ekuivalen dari outlet fan diperlukan sebelum profil kecepatan bisa dianggap mendekati kondisi seragam. Titik traverse yang diambil terlalu dekat dengan elbow, damper, atau outlet fan, betapapun rapat grid yang dipakai, tetap berisiko menghasilkan rata-rata yang menyimpang dari debit aliran sesungguhnya.

Studi Kasus: Seberapa Besar Pengaruh Lokasi dan Kepadatan Titik Traverse?

Untuk menguji perdebatan lama antara metode Equal Area dan Log-Tchebycheff, Curtis J. Klaassen dan John M. House dari Energy Resource Station, Iowa Energy Center, melakukan pengujian lapangan pada sistem AHU general-service berkapasitas nominal 7.800 cfm yang melayani ruang kelas dan kantor di Des Moines Area Community College. Tiga bidang traverse dipilih pada jarak berbeda dari sumber gangguan aliran: satu di dekat outlet fan, satu pada jarak sekitar satu diameter ekuivalen dari efek fan, dan satu lagi setelah elbow dengan turning vanes namun berada pada bagian duct horizontal yang lebih panjang.

Sebagai pembanding, debit referensi ditentukan melalui traverse resolusi tinggi berisi 140 titik pengukuran pada bidang yang profilnya paling seragam, menghasilkan debit referensi 7.814 cfm. Pada bidang traverse yang paling dekat dengan gangguan aliran, hasil kedua metode sangat bervariasi antar pengulangan, bahkan ditemukan pembacaan kecepatan negatif di satu sudut duct yang oleh standar dicatat sebagai nol. Pada bidang traverse jarak menengah, metode Log-Tchebycheff menghasilkan debit yang konsisten antar pengulangan dan berada dalam rentang sekitar 2,5 persen dari nilai referensi, sementara metode Equal Area pada lokasi yang sama menyimpang lebih jauh, sekitar 7 hingga 8 persen di bawah nilai referensi. Pada bidang traverse dengan profil paling seragam, kedua metode sama-sama berada dalam rentang di bawah 1,5 persen dari referensi, sehingga pada kondisi ini tidak ada perbedaan akurasi yang berarti antara kedua metode.

Kesimpulan utama dari penelitian tersebut justru bukan soal metode grid mana yang lebih unggul, melainkan bahwa keseragaman profil kecepatan pada lokasi traverse memberi pengaruh lebih besar terhadap akurasi debit aliran dibanding pilihan antara metode Equal Area atau Log-Tchebycheff. Artinya, memilih lokasi traverse yang cukup jauh dari sumber turbulensi jauh lebih menentukan validitas hasil dibanding sekadar menambah kerapatan grid pada lokasi yang memang sudah tidak ideal.

Kapan Vane Anemometer Mencapai Batasnya, dan Kenapa Pitot Tube Bekerja Berbeda?

Vane anemometer mengukur kecepatan udara melalui impeller yang berputar; kecepatan putaran itu dikonversi menjadi nilai kecepatan udara. Prinsip ini sudah dibahas lebih rinci pada panduan anemometer digital di alat-test.com, termasuk perbandingannya dengan sensor hot-wire untuk aplikasi berbeda. Karena mengandalkan bagian yang bergerak, ukuran housing impeller relatif lebih besar dan rentang kecepatan kerjanya dibatasi oleh desain sensor itu sendiri. Pada PCE-AM 40, rentang kerjanya sekitar 0,06 hingga 45 m/s, sementara pada PCE-MAM 2 rentangnya hingga 30 m/s, dengan catatan bahwa untuk penentuan debit aliran pada duct besar tetap disarankan metode traverse multititik dengan perhitungan luas penampang, bukan sekadar spot-check satu titik.

Pitot tube bekerja dengan prinsip berbeda: mengukur selisih antara tekanan total (dinamis ditambah statis) dan tekanan statis, lalu mengonversinya menjadi kecepatan menggunakan hubungan yang diturunkan dari persamaan Bernoulli. Karena tidak memiliki bagian bergerak pada ujung probe, rentang kecepatan yang bisa dijangkau jauh lebih lebar, dan diameter probe bisa dibuat jauh lebih kecil sehingga cukup dimasukkan melalui lubang bor standar sesuai posisi grid traverse yang ditentukan.

Duct dengan klasifikasi bertekanan dan berkecepatan tinggi, misalnya pada sistem exhaust industri, dust collection, atau AHU berkapasitas besar, umum beroperasi pada kecepatan yang melampaui rentang kerja vane anemometer portabel biasa. Untuk kondisi semacam ini, pemilihan metode dan instrumen ukur sebaiknya mempertimbangkan karakteristik aplikasi secara spesifik, sebagaimana dibahas pada artikel mengapa tim teknis perlu memilih alat ukur berdasarkan risiko aplikasi, bukan sekadar alat yang kebetulan tersedia di lapangan.

Bagaimana Prosedur Praktis Melakukan Traverse Duct dengan Pitot Tube?

1. Tentukan lokasi traverse dengan jarak lurus yang cukup dari elbow, damper, reducer, cabang duct, atau outlet fan, agar profil kecepatan mendekati kondisi seragam.
2. Ukur dimensi penampang duct (persegi atau bundar) untuk menghitung luas penampang dan menentukan jumlah titik traverse yang dibutuhkan sesuai panjang sisi atau diameternya.
3. Tandai dan buat lubang akses pada posisi grid traverse yang telah ditentukan, baik dengan metode Equal Area maupun Log-Tchebycheff.
4. Pastikan probe pitot tube diarahkan sejajar dengan arah aliran utama sebelum pembacaan diambil.
5. Masukkan probe ke kedalaman yang sesuai untuk tiap titik grid, catat pembacaan kecepatan atau tekanan diferensial beserta suhu udara pada saat itu.
6. Ulangi pengukuran pada seluruh titik grid; manfaatkan fitur penyimpanan data internal jika instrumen mendukung banyak titik per parameter agar tidak perlu mencatat manual satu per satu.
7. Hitung rata-rata kecepatan dari seluruh titik, atau gunakan fungsi rata-rata otomatis pada instrumen bila tersedia.
8. Kalikan kecepatan rata-rata dengan luas penampang duct untuk mendapatkan debit aliran volumetrik.
9. Ekspor data pengukuran ke komputer untuk dokumentasi laporan TAB atau audit energi, sekaligus verifikasi ulang bila diperlukan.
10. Bandingkan hasil dengan nilai desain atau baseline sebelumnya, dan catat kondisi pengukuran seperti suhu, tanggal, serta status kalibrasi instrumen.

Kesalahan Umum yang Membuat Hasil Traverse Menyesatkan

Mengambil pembacaan hanya di satu titik, biasanya di tengah duct, lalu memperlakukannya sebagai kecepatan rata-rata adalah kesalahan paling umum dan paling berdampak, sebagaimana sudah dibahas pada bagian sebelumnya. Kesalahan lain yang juga sering terjadi adalah mengukur terlalu dekat dengan elbow, damper, atau outlet fan tanpa mempertimbangkan jarak lurus yang dibutuhkan agar profil aliran stabil.

Orientasi probe terhadap arah aliran juga berpengaruh signifikan. Studi mengenai pitot tube tipe S yang dipublikasikan pada IMEKO World Congress menunjukkan bahwa penyimpangan sudut yaw dan pitch probe terhadap arah aliran memengaruhi koefisien pitot tube dan menurunkan akurasi tekanan diferensial yang terbaca. Dokumentasi teknis produsen instrumen pitot-static tube pada umumnya merekomendasikan menjaga penyimpangan sudut probe dalam batas kecil terhadap arah aliran utama; semakin besar penyimpangannya, semakin besar pula potensi kesalahan pembacaan.

Kesalahan lain yang sering luput: tidak mencatat suhu udara pada saat pengukuran, padahal densitas udara yang menjadi dasar konversi tekanan diferensial ke kecepatan berubah mengikuti suhu; mengabaikan pembacaan yang tampak anomali seperti kecepatan mendekati nol atau negatif tanpa mendokumentasikannya sesuai kaidah traverse; serta membandingkan hasil traverse dari kondisi operasi yang berbeda, misalnya posisi damper atau kecepatan fan yang tidak sama, seolah keduanya bisa disandingkan secara langsung.

Instrumen yang Sesuai untuk Traverse Duct Bertekanan dan Berkecepatan Tinggi

Untuk kebutuhan traverse pada duct besar, sistem bertekanan tinggi, atau titik akses yang sempit, Environmental Meter PCE-HVAC 2-ICA with ISO Certificate dirancang menggunakan prinsip pitot tube untuk mengukur kecepatan udara, tekanan udara, aliran udara, tekanan diferensial, serta suhu ambien dalam satu perangkat portabel.

Rentang kecepatan udaranya mencakup 1 hingga 80 m/s dengan resolusi 0,01 m/s dan akurasi ±2,5% dari nilai terukur, cukup lebar untuk mencakup baik duct dengan kecepatan rendah maupun sistem industri berkecepatan tinggi yang berada di luar jangkauan kerja vane anemometer portabel biasa. Untuk pengukuran tekanan, instrumen ini bekerja hingga 5000 Pa (setara 50 mbar) dengan akurasi ±0,3% dari pembacaan pada suhu 25°C dan waktu respons sekitar 0,5 detik, sementara sensor suhu terintegrasi mencakup 0 hingga 50°C dengan resolusi 0,1°C dan akurasi ±1°C untuk melengkapi konteks pengukuran densitas udara saat traverse dilakukan.

Diameter pitot tube-nya 8 mm dengan panjang total 335 mm dan selang penghubung sepanjang 85 cm, sehingga cocok dimasukkan melalui lubang bor standar sesuai posisi grid traverse yang direncanakan. Fungsi zero, minimum, maksimum, rata-rata, rekam, dan hold membantu proses pencatatan tiap titik traverse, sementara memori internal yang menyimpan hingga 99 nilai per parameter memungkinkan seluruh titik grid traverse dicatat langsung di alat sebelum diekspor ke komputer melalui koneksi USB untuk dokumentasi laporan TAB maupun audit energi yang mengacu pada SNI 6390:2011 tentang konservasi energi sistem tata udara bangunan gedung.

Instrumen ini dirancang untuk kondisi operasi 0–50°C dengan kelembapan relatif di bawah 90% non-kondensasi, sehingga sesuai untuk sebagian besar aplikasi duct HVAC, ventilasi industri, dan pemantauan lingkungan pada suhu ambien normal. Kelengkapan paket mencakup pitot tube bersudut, dua selang penghubung, kabel dan software USB, case pembawa, baterai 9V, serta sertifikat kalibrasi ISO yang mendukung ketertelusuran hasil ukur untuk keperluan dokumentasi resmi.

Kesimpulan

Angka kecepatan udara pada satu titik duct adalah data, bukan kesimpulan. Kondisi aliran sesungguhnya baru bisa dinilai setelah data itu ditempatkan dalam konteks profil kecepatan di seluruh penampang, jarak dari sumber gangguan aliran, serta metode traverse yang dipakai untuk mengambilnya.

Studi lapangan menunjukkan bahwa lokasi pengambilan titik traverse memberi pengaruh lebih besar terhadap akurasi debit aliran dibanding pilihan metode grid tertentu. Ini berarti kedisiplinan dalam memilih lokasi, jumlah titik, dan orientasi probe jauh lebih menentukan hasil akhir dibanding sekadar mengganti instrumen.

Di sisi lain, instrumen yang tepat tetap mempermudah proses ini berjalan benar: rentang ukur yang cukup lebar untuk mencakup kondisi duct bertekanan tinggi, probe berdiameter kecil yang sesuai lubang akses traverse standar, kemampuan menyimpan banyak titik data, dan kalibrasi yang tertelusur untuk keperluan dokumentasi.

Nilai pengukuran adalah data. Kondisi aliran udara ditentukan melalui interpretasi data tersebut dalam konteks pengukuran yang benar, bukan dari satu angka yang berdiri sendiri.

Pertanyaan yang Sering Diajukan

Apakah traverse duct selalu diperlukan untuk semua pengukuran HVAC?
Tidak selalu. Untuk spot-check cepat atau troubleshooting awal, satu atau beberapa titik pembacaan bisa cukup sebagai indikasi. Namun untuk menentukan debit aliran yang akan dijadikan dasar laporan TAB, audit energi, atau verifikasi desain, metode traverse multititik diperlukan agar hasilnya representatif.

Berapa jarak minimal dari elbow atau outlet fan sebelum titik traverse dianggap valid?
Tidak ada satu angka universal karena bergantung pada jenis gangguan dan dimensi duct. Sebagai acuan umum, semakin jauh jarak lurus dari sumber gangguan, semakin seragam profil kecepatan yang diperoleh; kriteria keberterimaan profil menurut ASHRAE mensyaratkan minimal 75 persen titik pengukuran bernilai di atas sepersepuluh kecepatan maksimum pada profil tersebut.

Apa beda metode Equal Area dan Log-Tchebycheff?
Keduanya membagi penampang duct menjadi area yang setara luasnya, namun berbeda pada aturan penempatan titik di dalam tiap area. Log-Tchebycheff memperhitungkan efek gesekan dinding sehingga titik-titiknya tidak berjarak sama rata, sementara Equal Area menempatkan titik dengan jarak yang lebih seragam. Pada kondisi profil yang sudah seragam, hasil keduanya cenderung setara.

Bisakah Environmental Meter PCE-HVAC 2-ICA dipakai untuk duct dengan lubang akses terbatas?
Diameter pitot tube-nya 8 mm, sehingga umumnya sesuai untuk lubang bor standar yang dipakai pada prosedur traverse duct.

Apakah suhu udara memengaruhi hasil pengukuran kecepatan?
Ya. Konversi tekanan diferensial menjadi kecepatan bergantung pada densitas udara, yang berubah mengikuti suhu. Karena itu mencatat suhu pada saat pengukuran menjadi bagian penting dari dokumentasi traverse.

Mengapa sertifikat kalibrasi ISO penting untuk pekerjaan traverse?
Sertifikat kalibrasi memberi ketertelusuran hasil ukur, yang relevan untuk dokumentasi laporan TAB, audit energi, maupun verifikasi kepatuhan terhadap desain sistem tata udara.

Bagaimana memastikan probe pitot tube sejajar dengan arah aliran saat traverse?
Probe diarahkan tegak lurus terhadap penampang duct dengan ujung menghadap langsung ke arah datangnya aliran. Jika dicurigai ada aliran menyilang atau berpusar, orientasi probe dapat diputar sedikit untuk mencari posisi dengan tekanan diferensial maksimum sebagai indikasi arah aliran yang sebenarnya.

Rekomendasi Environmental Meter Lainnya

Referensi

1. International Organization for Standardization. ISO 3966:2025 — Measurement of fluid flow in closed conduits — Velocity area method using Pitot static tubes. https://www.iso.org/standard/86000.html
2. ASHRAE. ANSI/ASHRAE Standard 111-2024 — Measurement, Testing, Adjusting, and Balancing of Building HVAC Systems. https://webstore.ansi.org/standards/ashrae/ansiashrae1112024
3. Klaassen, C.J., & House, J.M. (2001). Equal Area vs. Log-Tchebycheff — Revisited. HPAC Engineering, Energy Resource Station, Iowa Energy Center. http://www.av8rdas.com/uploads/1/0/3/2/103277290/equal_area_vs_log_tchebycheff_klaassen.pdf
4. Kang, W., Nguyen, D.T., Shim, J.S., Jang, H.S., Park, S.N., & Choi, Y.M. (2012). Experimental Study of the Factors Effect on the S Type Pitot Tube Coefficient. Proceedings of the XX IMEKO World Congress. https://imeko.org/publications/wc-2012/IMEKO-WC-2012-TC9-O5.pdf
5. Badan Standardisasi Nasional (BSN). (2011). SNI 6390:2011 — Konservasi Energi Sistem Tata Udara Bangunan Gedung. Jakarta: BSN.
