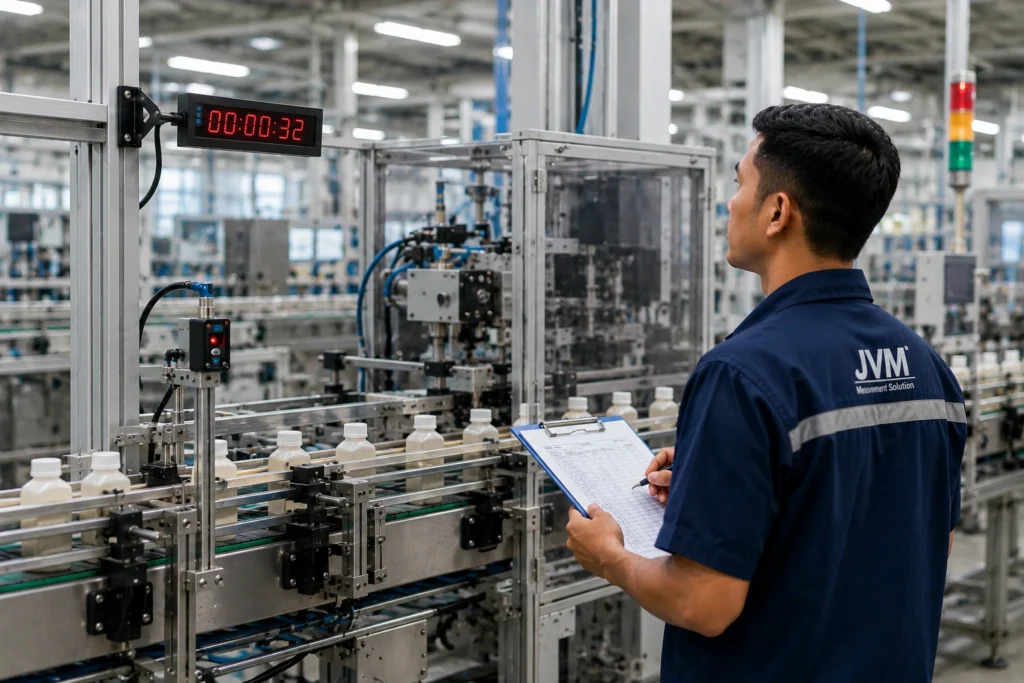

Waktu Siklus Mesin Sulit Dipantau? Gunakan Digital Timer Industri

Mengapa Waktu Siklus Mesin Perlu Dipantau?

Cycle time menunjukkan berapa lama satu unit, batch, atau tahapan proses diselesaikan. Perubahan kecil yang terjadi berulang dapat menurunkan output tanpa terlihat sebagai kerusakan besar.

Target produksi mulai tidak tercapai

Jika satu siklus seharusnya 30 detik tetapi aktualnya menjadi 33 detik, tambahan tiga detik akan terakumulasi selama satu shift.

Perhitungan tersebut merupakan output teoritis dan belum memperhitungkan downtime, changeover, reject, microstop, atau waktu istirahat.

Microstop sulit terlihat

Mesin dapat berhenti hanya beberapa detik akibat produk miring, sensor tidak stabil, atau material terlambat masuk. Gangguan pendek tersebut sering tidak dicatat sebagai downtime, tetapi membuat siklus lebih lama.

Performa antarshift berbeda

Cycle time dapat berubah berdasarkan operator, jenis material, ukuran produk, metode loading, atau kebiasaan setup.

Penurunan kondisi mesin terlambat diketahui

Gerakan silinder, motor, mekanisme penjepit, conveyor, atau sistem pneumatik dapat melambat secara bertahap sebelum mengalami kegagalan.

Bottleneck sulit ditentukan

Tanpa data waktu yang jelas, tim dapat memperbaiki proses yang salah. Pengukuran pada beberapa tahapan membantu menemukan bagian yang paling lama atau paling tidak stabil.

Operator tidak memiliki feedback langsung

Display besar memberikan informasi langsung apakah siklus masih berada dalam target, tanpa harus membuka laporan atau mendekati panel kecil.

Apa Itu Waktu Siklus Mesin?

Waktu siklus merupakan durasi antara satu peristiwa awal dan satu peristiwa akhir yang telah ditentukan. Definisi tersebut harus konsisten agar hasil dapat dibandingkan.

Contoh definisi cycle time

• Dari produk memasuki stasiun hingga produk keluar.
• Dari mesin mulai menutup mold hingga mold kembali terbuka.
• Dari tombol start ditekan hingga lampu proses selesai menyala.
• Dari valve pengisian membuka hingga volume tercapai.
• Dari komponen pertama terdeteksi hingga komponen berikutnya terdeteksi.
• Dari awal pemanasan hingga suhu target tercapai.

Cycle time, takt time, dan lead time berbeda

Digital timer mengukur interval yang ditentukan oleh sinyal start dan stop. Alat tidak otomatis menentukan takt time, lead time, atau OEE tanpa perhitungan dan sistem tambahan.

Penyebab Waktu Siklus Mesin Berubah

1. Material terlambat masuk

Feeder, hopper, conveyor, atau operator dapat terlambat menyediakan material untuk siklus berikutnya.

2. Sensor tidak stabil

Sensor kotor, bergeser, memantulkan sinyal, atau mengalami bouncing dapat membuat start dan stop terjadi pada waktu yang salah.

3. Tekanan udara turun

Aktuator pneumatik bergerak lebih lambat ketika tekanan, flow, atau kualitas udara tidak mencukupi.

4. Sistem hidrolik berubah

Temperatur oli, tekanan, filter, kebocoran, atau kondisi valve dapat memengaruhi kecepatan gerakan.

5. Mekanisme mengalami gesekan

Pelumasan kurang, alignment berubah, bearing aus, atau guide kotor dapat memperpanjang waktu gerakan.

6. Kecepatan motor atau conveyor berubah

Setting inverter, beban, slip belt, atau kondisi motor dapat mengubah durasi perpindahan.

7. Parameter proses berubah

Waktu pemanasan, holding, cooling, curing, mixing, dan filling dapat berubah karena setpoint atau recipe.

8. Operator menunggu atau melakukan gerakan tambahan

Penempatan komponen, inspeksi manual, pengambilan alat, dan konfirmasi visual dapat menambah waktu siklus.

9. Produk atau kemasan berubah

Ukuran, berat, material, dan toleransi berbeda dapat membutuhkan waktu penanganan lain.

10. Reject atau rework terjadi di dalam siklus

Pemeriksaan ulang, penyesuaian, atau pengulangan proses dapat tercatat sebagai waktu siklus lebih panjang.

11. Program PLC berubah

Timer, delay, interlock, sequence, atau recipe yang diperbarui dapat mengubah cycle time.

12. Definisi start dan stop tidak konsisten

Hasil stopwatch operator dapat berbeda jika satu orang mulai saat tombol ditekan dan orang lain mulai saat mesin benar-benar bergerak.

Cara Kerja Digital Timer Industri

PCE-BPD-C-66A dan PCE-BPD-C-66D menerima sinyal NPN atau PNP dengan fungsi start, stop, dan reset.

Alur sederhananya:

1. Sensor atau sistem kontrol menghasilkan sinyal start.
2. Timer mulai menghitung waktu.
3. Proses berlangsung.
4. Sensor atau sistem kontrol menghasilkan sinyal stop.
5. Durasi ditampilkan pada LED.
6. Sinyal reset menyiapkan timer untuk pengukuran berikutnya.

Keunggulan display besar

• Enam digit LED merah.
• Tinggi digit 60 mm.
• Jarak baca hingga sekitar 25 meter.
• Sudut pandang hingga 120°.
• Dapat dipasang pada dinding atau panel kontrol.
• Housing logam dengan perlindungan IP65.

Quartz accuracy dan akurasi pengukuran

Spesifikasi mencantumkan quartz accuracy ±0,01 persen dan accuracy 0,03 persen dari measuring range. Hasil sistem tetap dipengaruhi waktu respons sensor, posisi deteksi, kabel, program kontrol, dan definisi awal serta akhir siklus.

Apakah alat menyimpan histori?

Versi dasar tidak memiliki data logger. Nilai ditampilkan secara lokal. Aksesori komunikasi dan output tersedia secara opsional, tetapi kebutuhan transfer data harus dikonfirmasi saat pemesanan.

Menentukan Sinyal Start, Stop, dan Reset

Gunakan peristiwa fisik yang jelas

Pilih peristiwa yang dapat dideteksi secara berulang dan memiliki hubungan langsung dengan proses.

Hindari start dan stop yang terlalu berdekatan

Sensor yang bergetar atau mendeteksi objek yang sama berulang kali dapat menghasilkan beberapa transisi. Gunakan pemasangan, hysteresis, debounce, atau logika kontrol yang sesuai.

Tentukan fungsi reset

Reset dapat dilakukan:

• Otomatis sebelum siklus berikutnya.
• Melalui sinyal PLC.
• Melalui tombol operator.
• Setelah hasil dicatat atau diperiksa.

Jangan mereset terlalu cepat jika operator masih perlu membaca hasil.

Pisahkan cycle complete dan product detect

Produk terdeteksi keluar belum tentu berarti seluruh proses selesai. Pilih sinyal yang mewakili tujuan pengukuran.

Memilih Input NPN atau PNP

NPN dan PNP menjelaskan cara output transistor sensor melakukan switching. Keduanya tidak boleh ditukar tanpa memeriksa diagram.

Sensor NPN

Output NPN umumnya menarik sinyal menuju common negatif saat aktif. Sistem penerima harus menyediakan rangkaian input yang kompatibel.

Sensor PNP

Output PNP umumnya memberikan tegangan positif ke input saat aktif.

Hal yang perlu diperiksa

• Tipe output sensor.
• Tegangan suplai sensor.
• Common atau referensi ground.
• Normally open atau normally closed.
• Level tegangan output.
• Frekuensi dan durasi sinyal.
• Diagram terminal PCE-BPD-C.

Input voltage alat tercantum ±30 V DC. Jangan menghubungkan tegangan di luar batas atau sinyal AC tanpa perangkat interface yang sesuai.

Sensor supply dari indikator

Indikator menyediakan pilihan suplai sensor 5, 9, 15, atau 18 V DC dengan arus maksimum 70 mA dan perlindungan hubung singkat. Pastikan tegangan serta arus tersebut sesuai dengan sensor sebelum digunakan.

Langkah Pemasangan dan Konfigurasi

1. Definisikan siklus

Tulis secara jelas peristiwa awal, peristiwa akhir, satuan, dan kondisi reset.

2. Tentukan target waktu

Gunakan data proses yang valid, bukan perkiraan. Target dapat berbeda berdasarkan produk, recipe, atau ukuran.

3. Pilih sensor yang sesuai

Gunakan proximity, photoelectric, limit switch, output PLC, atau sensor lain yang kompatibel dengan kondisi proses.

4. Periksa NPN atau PNP

Verifikasi dari datasheet dan diagram kabel.

5. Pasang sensor secara mekanis

Pastikan bracket kuat, posisi tidak berubah, dan sensor terlindung dari benturan, debu, cairan, serta getaran.

6. Pilih varian catu daya indikator

• PCE-BPD-C-66A: 85–265 V AC atau 120–370 V DC.
• PCE-BPD-C-66D: 11–36 V DC.

7. Pasang display pada lokasi terlihat

Gunakan dinding atau panel kontrol. Pastikan operator dapat membaca seluruh digit dari titik kerja utama.

8. Hubungkan start, stop, dan reset

Ikuti manual resmi. Gunakan kabel, terminal, shielding, dan grounding sesuai desain panel.

9. Konfigurasikan format waktu

Tentukan resolusi dan format yang sesuai dengan proses. Gunakan digit yang cukup tanpa membuat tampilan sulit dipahami.

10. Uji satu siklus secara manual

Bandingkan display dengan stopwatch referensi untuk memastikan urutan sinyal benar.

11. Uji beberapa siklus

Periksa apakah hasil stabil pada kondisi mesin yang sama.

12. Dokumentasikan konfigurasi

• Definisi start.
• Definisi stop.
• Metode reset.
• Jenis sensor.
• NPN atau PNP.
• Tegangan suplai.
• Format display.
• Target cycle time.

Cara Menganalisis Hasil Cycle Time

Buat baseline kondisi normal

Ukur beberapa siklus saat mesin menghasilkan produk baik, material stabil, dan tidak ada gangguan. Jangan menggunakan satu hasil sebagai baseline.

Catat nilai minimum, rata-rata, dan maksimum

Angka tersebut hanya contoh format pencatatan.

Kenali pola perubahan

• Naik perlahan: kemungkinan fouling, pelumasan, temperatur, atau keausan.
• Lonjakan acak: kemungkinan microstop, material, operator, atau sensor.
• Selalu lebih lama pada shift tertentu: periksa metode kerja dan setup.
• Bergantian panjang dan pendek: periksa urutan proses, sensor, atau pola produk.
• Berubah setelah maintenance: periksa parameter, posisi sensor, dan program.

Bandingkan berdasarkan kondisi operasi

Catat:

• Produk dan recipe.
• Shift dan operator.
• Kecepatan mesin.
• Tekanan udara.
• Suhu proses.
• Jenis material.
• Status maintenance.

Jangan hanya mengejar rata-rata

Rata-rata dapat terlihat normal meskipun beberapa siklus sangat panjang. Periksa variasi dan siklus maksimum.

Hubungkan dengan kualitas

Siklus lebih cepat dapat meningkatkan reject jika waktu proses minimum tidak terpenuhi. Bandingkan cycle time dengan hasil kualitas.

Contoh Aplikasi Digital Timer Industri

Mesin filling

Mengukur durasi dari valve membuka sampai pengisian selesai.

Mesin packaging

Mengukur waktu dari produk masuk hingga kemasan keluar.

Assembly station

Menampilkan durasi perakitan agar operator mengetahui penyimpangan dari standar.

Injection molding

Mengukur interval dari awal siklus sampai mold kembali siap. Definisi harus disesuaikan dengan kontrol mesin.

Press machine

Mengukur waktu dari perintah cycle sampai ram kembali ke posisi awal.

Conveyor transfer

Mengukur waktu perpindahan produk antara dua sensor.

Oven atau dryer

Mengukur durasi satu tahapan pemanasan atau pengeringan, bukan menggantikan kontrol suhu.

Cleaning process

Mengukur durasi pencucian, pembilasan, atau pengeringan.

Changeover

Timer dapat digunakan untuk menampilkan durasi pergantian produk jika start dan stop didefinisikan dengan jelas.

Stopwatch, PLC, atau Digital Timer?

Untuk data proses lain, baca
panduan memilih display industri yang mudah dibaca dari jarak jauh.

Rekomendasi Digital Timer PCE-BPD-C

Spesifikasi umum

Perbedaan PCE-BPD-C-66A dan C-66D

Fungsi pengukuran keduanya sama. Pilih berdasarkan sumber daya panel:

• C-66A: 85–265 V AC atau 120–370 V DC.
• C-66D: 11–36 V DC.

Kesalahan Saat Mengukur Waktu Siklus

• Tidak mendefinisikan awal dan akhir siklus.
• Membandingkan produk dengan recipe berbeda.
• Sensor start atau stop berubah posisi.
• Salah memilih NPN atau PNP.
• Menggunakan tegangan input di luar batas.
• Reset terjadi sebelum hasil dibaca.
• Sensor mengalami bouncing.
• Menganggap cycle time sama dengan lead time.
• Menganggap cycle time cepat selalu lebih baik.
• Tidak mencatat kondisi mesin dan material.
• Menilai proses hanya dari satu siklus.
• Tidak memverifikasi hasil dengan metode lain.
• Menganggap display otomatis menyimpan histori.
• Menggunakan timer sebagai pengganti interlock keselamatan.

Checklist Monitoring Waktu Siklus

• Tentukan definisi satu siklus.
• Tentukan target dan toleransi.
• Pilih sinyal start yang jelas.
• Pilih sinyal stop yang jelas.
• Tentukan metode reset.
• Identifikasi NPN atau PNP.
• Periksa tegangan input.
• Periksa kebutuhan suplai sensor.
• Pilih varian A atau D.
• Pasang display pada posisi mudah terlihat.
• Uji dengan stopwatch referensi.
• Uji beberapa siklus.
• Buat baseline kondisi normal.
• Catat produk, shift, dan operator.
• Hubungkan hasil dengan kualitas.
• Dokumentasikan konfigurasi.

Baca juga:
display industri untuk data proses,
cara membaca pulsa sensor melalui Modbus,
dan
cara membuat pencatatan data pengukuran yang konsisten.

Pertanyaan yang Sering Diajukan

Apa fungsi PCE-BPD-C-66A dan C-66D?

Keduanya digunakan untuk mengukur dan menampilkan waktu berdasarkan sinyal start, stop, dan reset dari input NPN atau PNP.

Berapa jumlah digit display?

Display memiliki enam digit LED merah dengan tinggi digit 60 mm.

Dari jarak berapa display dapat dibaca?

Jarak baca maksimum yang tercantum adalah sekitar 25 meter. Keterbacaan aktual dipengaruhi sudut, pencahayaan, penghalang, dan kondisi pengguna.

Apa perbedaan C-66A dan C-66D?

C-66A menggunakan suplai 85–265 V AC atau 120–370 V DC. C-66D menggunakan suplai 11–36 V DC.

Apakah alat menerima sensor NPN dan PNP?

Ya. Spesifikasi mencantumkan input NPN dan PNP dengan tegangan input ±30 V DC.

Apakah alat dapat memberikan daya ke sensor?

Tersedia sensor supply 5, 9, 15, atau 18 V DC dengan arus maksimum 70 mA. Pastikan sesuai dengan kebutuhan sensor.

Apakah digital timer dapat menghitung OEE?

Tidak secara otomatis. Timer menampilkan durasi yang diukur. OEE membutuhkan data availability, performance, quality, dan sistem perhitungan tambahan.

Apakah hasil pengukuran dapat disimpan?

Versi dasar tidak memiliki data logger. Interface dan output tambahan tersedia sebagai opsi, sehingga kebutuhan pencatatan harus dikonfirmasi sebelum pemesanan.

Apakah timer dapat digunakan untuk alarm batas waktu?

Modul output opsional tersedia untuk seri tersebut. Fungsi limit dan alarm harus dikonfirmasi berdasarkan konfigurasi produk yang dipesan.

Apakah alat dapat menggantikan PLC?

Tidak. Digital timer digunakan untuk mengukur dan menampilkan waktu. PLC tetap diperlukan untuk sequence, interlock, penyimpanan data, atau kontrol kompleks.

Kenapa hasil timer berbeda dengan stopwatch?

Perbedaan dapat berasal dari waktu respons operator, posisi sensor, bouncing, definisi start-stop, atau resolusi pengukuran.

Apakah timer aman digunakan sebagai fungsi keselamatan?

Alat tidak boleh dianggap sebagai safety timer tanpa sertifikasi dan desain keselamatan yang sesuai. Gunakan perangkat safety-rated untuk fungsi kritis.

Kesimpulan

Waktu siklus mesin perlu dipantau untuk menemukan microstop, penurunan kecepatan, perbedaan antarshift, dan bottleneck sebelum target produksi terganggu lebih jauh.

PCE-BPD-C-66A dan PCE-BPD-C-66D menerima sinyal NPN atau PNP untuk fungsi start, stop, dan reset. Display enam digit dengan tinggi 60 mm membantu operator membaca durasi dari jarak hingga sekitar 25 meter.

Pilih C-66A untuk suplai AC atau DC tegangan tinggi yang kompatibel dan C-66D untuk panel 11–36 V DC. Tetapkan definisi cycle time, posisi sensor, reset, target, dan metode analisis sebelum alat digunakan.

Disclaimer: Artikel ini memberikan informasi umum. Pemilihan sensor, wiring, konfigurasi start-stop-reset, pemasangan panel, output opsional, dan commissioning harus mengikuti manual perangkat, diagram sistem, SOP perusahaan, serta dilakukan oleh personel yang kompeten.
