Alat Uji Rockwell HRB/HRA Tidak Konsisten? Lakukan Verifikasi Berkala

Hasil uji kekerasan Rockwell pada skala HRB dan HRA Anda mulai menunjukkan angka yang mencurigakan? Bayangkan skenario ini: Anda menguji batch komponen paduan tembaga untuk katup industri. Mesin menunjukkan nilai 85 HRB, tetapi pelanggan Anda melakukan pengujian ulang dan mendapatkan 82 HRB. Siapa yang benar? Ketidakpastian ini bukan sekadar selisih angka. Ia berpotensi meloloskan produk dengan kekerasan di luar spesifikasi, merusak reputasi, dan memicu tuntutan garansi yang mahal. Material lunak seperti paduan aluminium atau lapisan karburisasi tipis sangat sensitif terhadap penyimpangan kecil pada parameter uji. Standar internasional seperti ISO 6508 dan ASTM E18 menuntut ketertelusuran dan akurasi yang ketat. Lalu, apa benteng pertama Anda untuk memastikan setiap angka yang tercetak di layar mesin hardness tester Anda dapat dipercaya? Jawabannya sederhana namun krusial: verifikasi berkala. Proses ini memeriksa kinerja alat Anda secara langsung menggunakan blok uji standar, memastikan bahwa bias dan repeatability masih berada dalam ambang batas yang diizinkan. Ini adalah investasi kecil dalam disiplin metrologi yang mencegah kerugian besar akibat produk cacat.

1. Overview Standar Rockwell HRB dan HRA
2. Persyaratan dan Scope Verifikasi
3. Metode Pengujian yang Diwajibkan
4. Alat yang Direkomendasikan
5. Implementasi di Lapangan
   1. Jadwal yang Disiplin dan Terstruktur
   2. Kompetensi Operator
   3. Digitalisasi Rekam Jejak
6. Tantangan dan Solusi
7. Kesimpulan
8. FAQ
   1. Seberapa sering alat uji Rockwell HRB perlu diverifikasi?
   2. Apa perbedaan antara verifikasi dan kalibrasi?
   3. Bagaimana memilih blok uji yang tepat untuk skala HRB?
   4. Mengapa hasil uji tidak konsisten meski blok uji baru?
9. References

Overview Standar Rockwell HRB dan HRA

Memahami skala yang Anda gunakan adalah fondasi dari verifikasi yang efektif. Skala Rockwell HRA dan HRB dirancang untuk aplikasi spesifik yang melibatkan material dengan karakteristik berbeda dari baja keras yang diuji pada skala HRC.

Skala HRA menggunakan indentor intan konus dengan beban minor 10 kgf dan beban total 60 kgf. Kombinasi ini cocok untuk material yang sangat keras namun tipis, seperti pelat cemented carbide, lapisan karburisasi permukaan, atau komponen baja tipis yang dikeraskan. Penetrasi indentor yang dangkal memungkinkan pengukuran pada case depth yang sangat kecil tanpa menembus ke material inti yang lebih lunak, sehingga nilai yang terbaca benar-benar merepresentasikan kekerasan permukaan.

Di sisi lain, skala HRB menggunakan indentor bola baja berdiameter 1/16 inci dengan beban total 100 kgf. Skala ini merupakan pilihan utama untuk material lunak hingga menengah, seperti paduan tembaga, aluminium alloy, baja ringan (mild steel), dan besi tuang lunak. Bola baja yang lebih besar dan beban yang signifikan menciptakan deformasi plastis yang cukup pada material lunak, menghasilkan nilai kekerasan yang representatif.

Standar acuan global, ISO 6508-1 dan ASTM E18, menetapkan persyaratan ketat untuk metode uji ini, termasuk spesifikasi indentor, siklus pembebanan, dan yang terpenting, prosedur verifikasi. Kepatuhan terhadap standar ini menjamin ketertelusuran metrologi—sebuah rantai yang tidak terputus dari pengukuran Anda hingga ke standar nasional atau internasional. Verifikasi alat menjadi jembatan yang menghubungkan aktivitas QC harian Anda dengan rantai ketertelusuran ini.

Persyaratan dan Scope Verifikasi

Verifikasi alat uji Rockwell sering disalahpahami sebagai kalibrasi. Padahal, kedua proses ini sangat berbeda. Kalibrasi adalah tindakan penyetelan ulang atau perbaikan oleh teknisi terlatih ketika alat menunjukkan penyimpangan di luar batas toleransi. Sementara itu, verifikasi adalah pengecekan kinerja periodik yang Anda lakukan untuk memonitor “kesehatan” metrologi alat tersebut. Anda tidak melakukan perubahan apa pun pada mesin; Anda hanya melakukan pengukuran pada standar referensi untuk mendeteksi potensi masalah sejak dini.

Ruang lingkup verifikasi untuk skala HRA dan HRB berfokus pada dua parameter krusial: repeatability dan bias/error. Repeatability mengukur seberapa konsisten alat Anda menghasilkan nilai pada lokasi yang berbeda dalam satu blok uji. Bias adalah selisih antara nilai rata-rata pengukuran Anda dengan nilai tersertifikasi blok uji tersebut.

Standar ASTM E18 memberikan kriteria penerimaan yang jelas. Sebagai contoh, pada skala HRB, menggunakan blok uji dengan rentang 60-100 HRB, bias maksimum yang diizinkan adalah ±1 HR. Sementara itu, repeatability (diukur sebagai rentang antar pengukuran) tidak boleh melebihi 0,5 HR untuk blok di bawah 90 HRB. Tabel di bawah ini merangkum kriteria penerimaan tipikal yang bisa menjadi panduan cepat Anda:

Frekuensi verifikasi sangat bergantung pada intensitas pemakaian. Idealnya, lakukan verifikasi harian di awal shift, sebelum memulai pengujian batch produksi. Verifikasi juga wajib dilakukan setiap kali alat selesai menjalani perbaikan, pemindahan lokasi, atau jika Anda mencurigai adanya benturan pada indentor. Seluruh hasil, termasuk nilai individual, rata-rata, standar deviasi, dan bias, harus terdokumentasi secara rapi. Log ini bukan hanya untuk keperluan audit ISO 9001 atau IATF 16949, tetapi juga alat diagnostik yang ampuh untuk melacak penurunan kinerja alat secara bertahap.

Metode Pengujian yang Diwajibkan

Prosedur verifikasi yang benar dan disiplin adalah kunci untuk mendapatkan data yang valid. Ikuti panduan langkah demi langkah ini sebagai rutinitas QC Anda.

1. Persiapan yang Teliti

   Mulailah dengan memilih blok uji standar yang sesuai dengan rentang hasil uji harian Anda. Untuk skala HRA, gunakan blok di rentang 60–80 HRA. Untuk HRB, pilih blok di rentang 40–100 HRB. Bersihkan permukaan blok uji dan indentor menggunakan kain lembut yang dibasahi alkohol isopropil. Kontaminasi sekecil debu atau minyak dapat menciptakan kesalahan acak yang signifikan. Pastikan blok uji diletakkan dengan mantap pada landasan yang bersih dan rata.

2. Eksekusi Pengukuran

   Lakukan minimal lima kali pengukuran pada blok uji. Jangan lakukan indentasi secara acak. Rencanakan posisi tiap titik indentasi dengan jarak yang seragam, pastikan jarak antara pusat indentasi satu dengan yang lain minimal tiga kali diameter indentasi dari tepi blok. Catat setiap nilai kekerasan yang muncul.

3. Perhitungan Kinerja

   Setelah mendapatkan lima nilai, hitunglah:

   • Nilai Rata-rata: Jumlahkan semua nilai lalu bagi dengan lima.
   • Repeatability (Rentang): Cari selisih antara nilai tertinggi dan terendah dari kelima pengukuran Anda.
   • Bias (Error): Hitung selisih antara nilai rata-rata pengukuran Anda dengan nilai kekerasan yang tertera pada sertifikat blok uji.

4. Evaluasi dan Tindak Lanjut

   Bandingkan hasil perhitungan bias dan repeatability Anda dengan kriteria penerimaan. Jika kedua parameter lolos batas toleransi, alat uji Anda siap digunakan. Jika salah satu atau keduanya gagal, langkah pertama adalah ulangi verifikasi untuk memastikan bukan kesalahan prosedur. Jika hasil tetap konsisten di luar batas, hentikan pengujian dan segera hubungi penyedia jasa kalibrasi untuk melakukan investigasi dan penyetelan ulang. Dokumentasikan seluruh proses ini, termasuk jika Anda harus mengulang verifikasi, bersama dengan tanggal, waktu, nama operator, dan nomor seri blok uji.

Alat yang Direkomendasikan

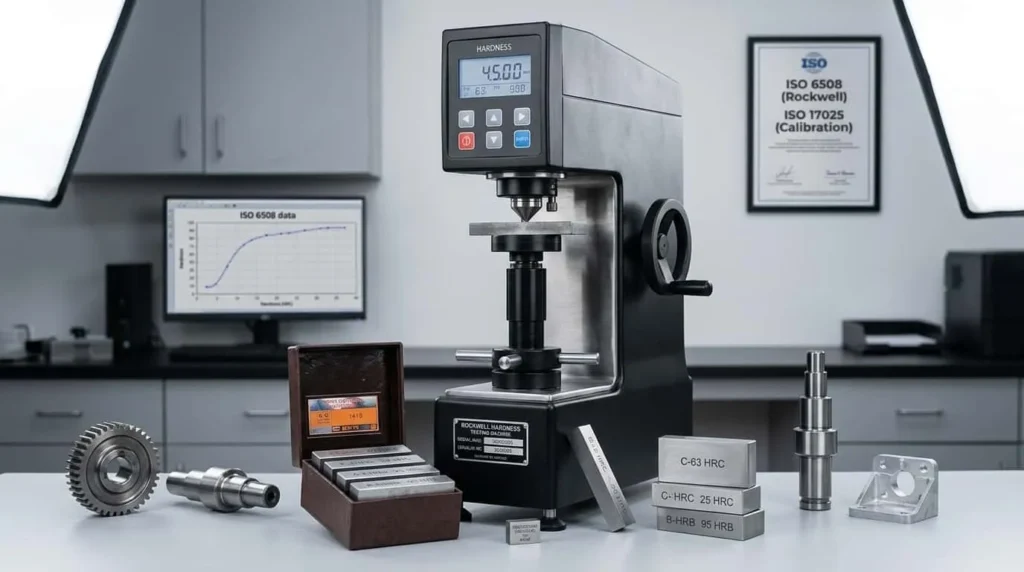

Kunci sukses verifikasi mandiri terletak pada alat bantu yang Anda gunakan. Mengandalkan blok uji yang tidak tersertifikasi atau sudah aus sama saja dengan menembak dalam gelap. Blok Uji Kekerasan Rockwell NOVOTEST untuk skala HRA, HRB, dan HRC hadir sebagai solusi tepercaya yang memenuhi tuntutan akurasi standar internasional.

Produk ini bukan sekadar potongan baja. Setiap blok uji NOVOTEST diproduksi dengan homogenitas tinggi dan stabilitas dimensi yang superior. Permukaannya diproses dengan sangat halus untuk meminimalkan friksi dan deformasi yang tidak diinginkan selama indentasi. Tersedia dalam berbagai nilai nominal spesifik yang sesuai dengan kebutuhan verifikasi Anda, seperti 83±3 HRA dan 90±10 HRB, yang merupakan titik krusial dalam banyak aplikasi industri.

Keunggulan blok uji NOVOTEST terletak pada:

• Ketertelusuran: Setiap blok disertai sertifikat kalibrasi yang menjamin ketertelusuran ke standar internasional, memenuhi persyaratan audit ISO/IEC 17025.
• Kepraktisan: Dimensi yang ringkas (60 x 40 x 6 mm untuk HRA/HRB) dan kemasan pelindung membuatnya aman digunakan di lantai produksi.
• Akurasi Terjaga: Homogenitas material yang tinggi memastikan bahwa variasi nilai antar titik adalah murni dari kinerja alat, bukan dari blok itu sendiri.

Dengan berinvestasi pada blok uji yang tepat, Anda menyederhanakan prosedur verifikasi harian menjadi langkah pengecekan cepat yang langsung memberi Anda kepercayaan diri terhadap integritas data pengujian Anda.

Implementasi di Lapangan

Mengintegrasikan verifikasi ke dalam siklus kerja harian memerlukan perubahan sistem, bukan sekadar tindakan sporadis. Ubah verifikasi dari beban menjadi kebiasaan yang menopang kualitas.

Jadwal yang Disiplin dan Terstruktur

Mulailah dengan menyusun jadwal tetap. Untuk lini produksi dengan volume tinggi, verifikasi di awal setiap shift adalah praktik terbaik. Gunakan data historis dari log verifikasi untuk mengatur frekuensi—jika alat Anda sangat stabil, verifikasi mingguan mungkin cukup, tetapi perketat jadwal jika Anda melihat peningkatan variabilitas secara bertahap.

Kompetensi Operator

Bahkan blok uji terbaik dan mesin tercanggih tidak akan berguna tanpa operator yang terampil. Latih mereka tidak hanya tentang “bagaimana” menekan tombol, tetapi juga “mengapa” prosedur ini penting. Operator harus memahami dampak langsung dari hasil uji yang tidak akurat terhadap pelanggan dan bisnis. Bekali mereka dengan checklist visual dan instruksi kerja yang jelas. Sebagai contoh, sebuah pabrik komponen otomotif di kawasan industri berhasil menekan keluhan pelanggan terkait kekerasan material hingga 30% setelah mereka mewajibkan verifikasi HRB harian dan melatih ulang operator mereka tentang teknik penempatan blok uji yang benar.

Digitalisasi Rekam Jejak

Tinggalkan pencatatan manual di kertas yang rentan hilang atau rusak. Gunakan log sheet digital sederhana di spreadsheet atau modul QC dalam perangkat lunak produksi Anda. Catat nilai individual, rata-rata, bias, dan rentang. Plot data ini ke dalam grafik kendali (Shewhart chart) untuk memonitor tren kinerja alat secara real-time. Grafik ini akan dengan cepat memvisualisasikan jika alat Anda mulai “bergeser” keluar dari batas kendali statistik, memungkinkan tindakan pencegahan sebelum batas spesifikasi terlampaui. Simpan blok uji di tempat kering dan bersih, terlindung dari getaran dan perubahan suhu ekstrem, untuk menjaga integritasnya selama masa pakai.

Tantangan dan Solusi

Jalan menuju verifikasi yang sempurna tidak selalu mulus. Antisipasi kendala umum berikut dengan solusi praktisnya.

1. Tantangan 1: Keausan Blok Uji

   Menggunakan titik indentasi yang sama berulang kali akan membuat blok uji cepat aus dan memberikan nilai bias yang menyesatkan.

   Solusi: Rotasi titik indentasi secara sistematis. Gunakan template atau polka dot grid untuk memastikan setiap indentasi berjarak cukup. Catat jumlah indentasi pada setiap permukaan blok, dan ganti blok sesuai dengan rekomendasi pabrikan atau jika sudah mencapai batas jumlah indentasi yang disarankan.

2. Tantangan 2: Pengaruh Lingkungan

   Suhu ruangan yang fluktuatif atau getaran dari mesin produksi di dekatnya dapat memengaruhi hasil verifikasi, terutama pada skala sensitif seperti HRA.

   Solusi: Tempatkan alat uji kekerasan dan blok uji di area yang suhunya terkendali dan bebas dari getaran. Biarkan blok uji dan material yang akan diuji beradaptasi dengan suhu ruangan selama beberapa jam sebelum pengujian. Jangan pernah melakukan verifikasi di meja yang sama dengan mesin yang bergetar.

3. Tantangan 3: Kesalahan Operator

   Kesalahan paling umum meliputi pembersihan yang tidak sempurna, penempatan blok yang tidak stabil, atau kecepatan pembebanan yang tidak konsisten pada alat manual.

   Solusi: Standarisasi setiap gerakan dengan prosedur operasi standar (SOP) yang ketat. Gunakan alat bantu visual seperti checklist bergambar di stasiun kerja. Untuk alat manual, pastikan operator menerapkan kecepatan tuas yang halus dan konsisten.

4. Tantangan 4: Dokumentasi yang Kacau

   Catatan verifikasi yang tidak lengkap atau hilang membuat traceability tidak mungkin dilakukan.

   Solusi: Gunakan format pencatatan digital sederhana. Tempelkan barcode atau kode QR pada setiap blok uji yang terhubung ke spreadsheet atau database riwayat kalibrasinya. Dengan satu pindai, Anda dapat mengakses seluruh riwayat dan langsung memasukkan data verifikasi terbaru.

Kesimpulan

Verifikasi berkala alat uji Rockwell HRA dan HRB bukanlah sekadar tugas administratif untuk memuaskan auditor. Ini adalah investasi strategis terdepan yang melindungi kualitas produk Anda. Sebuah penyimpangan kecil yang tidak terdeteksi dapat mengubah seluruh keputusan penerimaan produk, dari batch yang seharusnya ditolak menjadi lolos, atau sebaliknya. Dengan prosedur yang disiplin, pemahaman mendalam tentang repeatability dan bias, serta dukungan blok uji standar tepercaya seperti NOVOTEST, Anda membangun fondasi sistem QC yang tidak hanya konsisten namun juga dapat ditelusuri. Verifikasi adalah nadi dari keandalan pengukuran. Mulailah pengecekan mandiri Anda hari ini, sebelum ketidakkonsistenan kecil itu berubah menjadi masalah besar yang merugikan.

Dalam menjalankan prosedur verifikasi yang ketat, dukungan dari mitra pengadaan alat ukur yang andal menjadi krusial. CV. Java Multi Mandiri adalah distributor dan supplier resmi yang menyediakan berbagai solusi alat ukur dan alat uji untuk kebutuhan industri, termasuk Blok Uji Kekerasan Rockwell NOVOTEST. Kami tidak hanya menyediakan produk, tetapi juga menjadi mitra pengadaan yang memastikan Anda mendapatkan instrumen pendukung akurasi dengan kualitas terbaik, menjamin ketertelusuran dan integritas pengukuran Anda. Konsultasikan kebutuhan compliance Anda bersama tim kami untuk menemukan solusi yang paling tepat bagi lini produksi Anda.

FAQ

Seberapa sering alat uji Rockwell HRB perlu diverifikasi?

Frekuensi verifikasi tergantung pada intensitas pemakaian dan tingkat kritis pengujian. Sebagai praktik terbaik industri, lakukan verifikasi setiap hari di awal shift sebelum memulai pengujian. Jika alat tidak digunakan secara intensif, jadwal mingguan dapat dipertimbangkan. Verifikasi juga wajib dilakukan segera setelah pemindahan alat, perbaikan, atau penggantian indentor.

Apa perbedaan antara verifikasi dan kalibrasi?

Verifikasi adalah proses pengecekan kinerja alat menggunakan standar referensi (blok uji) untuk menilai penyimpangan, tanpa melakukan perubahan apa pun pada mesin. Ini adalah aktivitas rutin yang bisa dilakukan operator. Kalibrasi adalah tindakan koreksi atau penyetelan ulang oleh teknisi ahli untuk mengembalikan akurasi alat ke dalam spesifikasi pabrikan, biasanya dilakukan jika verifikasi menunjukkan hasil di luar batas toleransi.

Bagaimana memilih blok uji yang tepat untuk skala HRB?

Pilih blok uji dengan nilai kekerasan yang dekat dengan rentang material yang Anda uji sehari-hari. Blok uji NOVOTEST dengan nilai nominal 90±10 HRB adalah pilihan populer karena mencakup rentang pengujian untuk banyak aplikasi paduan tembaga dan baja ringan. Pastikan blok uji memiliki sertifikat ketertelusuran, homogenitas tinggi, dan permukaan yang masih dalam kondisi baik.

Mengapa hasil uji tidak konsisten meski blok uji baru?

Ketidakkonsistenan hasil verifikasi meskipun menggunakan blok uji baru bisa disebabkan oleh beberapa faktor: kontaminasi pada indentor atau permukaan blok, pemasangan blok yang tidak stabil pada landasan, indentor yang sudah aus atau rusak, atau kecepatan penerapan beban yang tidak konsisten. Periksa semua variabel ini sebelum berasumsi bahwa masalah berasal dari blok uji atau mesin.

Rekomendasi Hardness Tester

References

1. ISO 6508-1:2023 Metallic materials — Rockwell hardness test — Part 1: Test method.
2. ASTM E18-24 Standard Test Methods for Rockwell Hardness of Metallic Materials.
3. NOVOTEST. Technical Datasheet & User Manual for Rockwell Hardness Test Blocks HRA, HRB, HRC.
4. National Physical Laboratory (NPL), UK. “Good Practice Guide No. 121: Rockwell Hardness Measurement”.
