Bagaimana Mendeteksi Porositas Pada Turbine Disc Inconel 718? Studi Kasus dengan NOVOTEST UD4701PA

Kegagalan sebuah turbine disc bukanlah sekadar kerusakan komponen. Ia adalah ancaman serius yang dapat memicu ledakan, kerugian finansial masif, dan yang paling kritis, hilangnya nyawa. Di industri pembangkit listrik dan penerbangan, porositas internal pada material Inconel 718—sebuah superalloy berbasis nikel—merupakan musuh laten yang seringkali luput dari metode inspeksi konvensional. Bayangkan porositas seukuran 0.5 mm, nyaris tak kasat mata, namun cukup untuk menginisiasi retakan fatik yang merambat dengan cepat di bawah tekanan operasional ekstrem. Kami menghadapi tantangan ini langsung di lapangan saat menginspeksi turbine disc kritis. Hasilnya? Dengan mengerahkan teknologi ultrasonic phased array dari NOVOTEST UD4701PA, sehingga memudahkan dalam mengidentifikasi dan memetakan klaster porositas dengan akurasi koordinat yang presisi, termasuk cacat-cacat yang selama ini tak terjamah. Pendekatan ini bukan sekadar menemukan cacat; ini tentang mengubah total paradigma keandalan aset Anda. Mari kita bongkar prosesnya.

1. Latar Belakang Masalah
   1. Mekanisme Terbentuknya Porositas pada Inconel 718
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa keunggulan utama phased array dibandingkan UT konvensional untuk deteksi porositas?
   2. Apakah NOVOTEST UD4701PA dapat digunakan pada suku cadang lain selain turbine disc?
   3. Bagaimana akurasi evaluasi cacat dengan fungsi DGS pada material Inconel 718?
   4. Berapa lama waktu yang dibutuhkan untuk inspeksi satu turbine disc ukuran standar?
10. Referensi

Latar Belakang Masalah

Porositas pada turbine disc Inconel 718 merupakan anomali metalurgi yang terbentuk saat proses investment casting. Gas yang terperangkap atau penyusutan material selama solidifikasi menciptakan rongga-rongga mikroskopis yang, secara kolektif, mereduksi luas penampang efektif komponen. American Society for Metals melaporkan bahwa inklusi gas dan porositas berkontribusi hingga 17% pada kasus kegagalan dini rotating component di industri turbin gas. Angka ini merepresentasikan risiko yang tidak bisa Anda toleransi.

Lokasi-lokasi kritis seperti bore web, dovetail slot, dan disc rim adalah area dengan konsentrasi tegangan tertinggi. Keberadaan porositas di zona ini secara drastis menurunkan fatigue life material. Namun, mendeteksinya bukanlah perkara mudah. Metode radiografi digital yang umum digunakan memiliki keterbatasan dalam mendeteksi planar flaws dan porositas cluster yang tumpang tindih. Sementara itu, ultrasonic testing (UT) konvensional dengan probe mono seringkali gagal memberikan resolusi spasial yang memadai karena attenuasi tinggi Inconel 718 dan geometri komponen yang kompleks. Inilah celah yang harus Anda tutup dengan segera.

Mekanisme Terbentuknya Porositas pada Inconel 718

Memahami bagaimana porositas terbentuk sangat krusial untuk menentukan strategi inspeksi yang tepat. Pada proses investment casting Inconel 718, porositas gas terjadi ketika nitrogen, hidrogen, atau oksigen larut dalam logam cair dan terlepas saat pembekuan. Di sisi lain, shrinkage porosity muncul akibat kurangnya logam cair pengisi saat material menyusut di zona perubahan fasa. Kedua tipe cacat ini menghasilkan morfologi dan distribusi yang berbeda—informasi vital saat Anda menginterpretasikan sinyal dari layar NOVOTEST UD4701PA.

Diskusikan kebutuhan deteksi porositas turbine disc Anda dengan tim kami. Kami siap membantu Anda merancang parameter inspeksi yang optimal.

Kondisi Awal & Tantangan

Objek pengujian kami adalah turbine disc Inconel 718 dengan diameter 450 mm dan ketebalan bervariasi dari 30 mm di bagian bore hingga 80 mm di bagian rim. Geometrinya sangat kompleks dengan transisi fillet radius yang menuntut kemampuan manuver sinyal ultrasonik tingkat tinggi. Tim QA/QC sebelumnya telah melakukan inspeksi menggunakan UT konvensional dengan probe kontak 5 MHz. Hasilnya? Mereka mencurigai adanya anomali di area bore web, namun gagal memetakan dimensi dan koordinat pasti dari klaster porositas yang ada. Sinyal yang tertampil hanya berupa echo amplitudo rendah yang mudah tertukar dengan noise geometri.

Kami mengidentifikasi tiga tantangan utama yang harus dipecahkan. Pertama, attenuasi akustik Inconel 718 yang tinggi akibat struktur butir material yang kasar. Kedua, akses permukaan yang terbatas karena kontur disc. Ketiga, kebutuhan mendesak akan traceability cacat yang presisi. Manajemen aset membutuhkan peta koordinat absolut untuk memasukkan data cacat ke dalam model structural integrity assessment (FEA). Tanpa data koordinat yang akurat, keputusan untuk melakukan recertification atau retirement disc hanya akan menjadi spekulasi berbahaya.

Metode Pengujian yang Digunakan

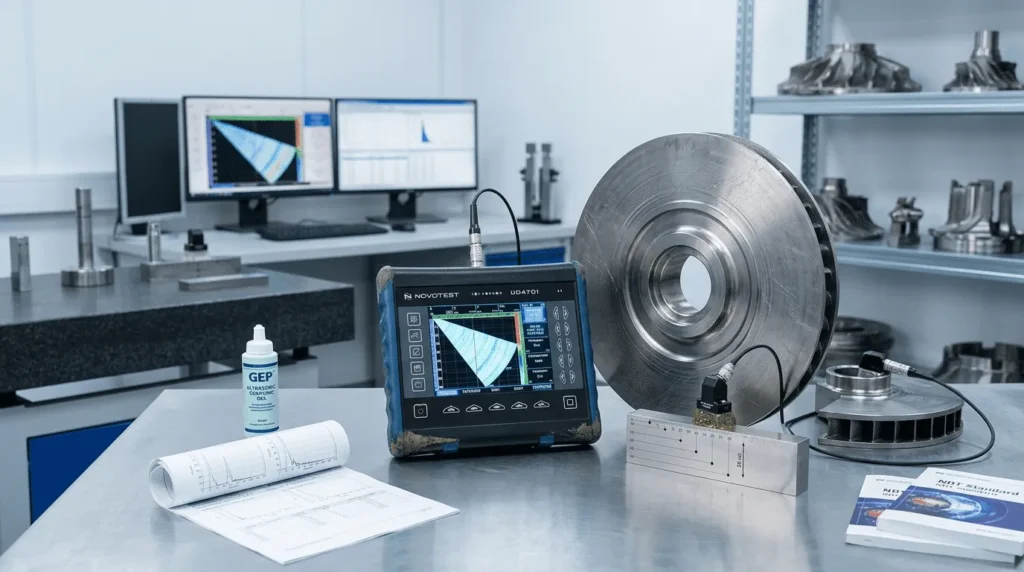

Untuk menembus batasan-batasan tersebut, kami mengadopsi teknologi ultrasonic phased array dengan perangkat NOVOTEST UD4701PA. Prinsip kerjanya brilian: alih-alih menggunakan satu elemen piezoelektrik tunggal, phased array menggunakan puluhan elemen yang masing-masing dapat dipicu secara independen dengan waktu tunda yang terprogram. Teknik beam steering dan focal law yang dihasilkan memungkinkan Anda untuk mengarahkan sinar ultrasonik ke berbagai sudut dan memfokuskannya di kedalaman yang bervariasi tanpa harus mengganti probe secara fisik. Inilah game changer-nya.

Konfigurasi inspeksi kami menggunakan probe 64 elemen dengan frekuensi 5 MHz, dipasang pada wedge 36° untuk menghasilkan gelombang transversal. Frekuensi ini menawarkan keseimbangan optimal antara penetrasi dan resolusi untuk Inconel 718. Kalibrasi kurva Distance Amplitude Correction (DAC) kami lakukan dengan blok referensi Inconel 718 yang memiliki Side Drilled Holes (SDH) berdiameter 0.5 mm hingga 3 mm. Sementara itu, fungsi Distance Gain Sizing (DGS) pada UD4701PA kami kalibrasi menggunakan backwall echo dari ketebalan referensi untuk menentukan Equivalent Reflector Size (ERS) dari setiap indikasi cacat.

Fitur canggih NOVOTEST UD4701PA yang sangat membantu antara lain:

• Dynamic Depth Focusing: Mempertajam fokus sinar di berbagai depth secara real-time.
• True Color Gain (TCG): Menyamakan amplitudo sinyal dari reflektor identik di jarak berbeda, menyederhanakan interpretasi layar.
• Real-Time A/B/S/C-Scan: Memberikan visualisasi multi-dimensi dari kondisi internal material secara bersamaan.

Tabel Spesifikasi Konfigurasi Phased Array

Dengan konfigurasi teknis ini, Anda dapat mereplikasi setup yang sama di fasilitas Anda. Diskusikan kebutuhan Anda dengan tim kami.

Implementasi Solusi di Lapangan

Eksekusi lapangan dimulai dengan persiapan permukaan yang sangat teliti. Area scan di bore web dan disc rim kami bersihkan hingga mencapai surface roughness kurang dari 6.3 µm Ra. Couplant gel khusus dengan impedansi akustik tinggi diaplikasikan untuk memaksimalkan transmisi energi ultrasonik ke dalam Inconel 718.

Kami memprogram area scan dengan grid resolusi tinggi berukuran 1 mm x 1 mm, mengendalikan kecepatan akuisisi data pada 45 mm/s untuk memastikan stabilitas kopling. Pemrograman S-scan (sektor scan) diatur dari 0° hingga 70° pada NOVOTEST UD4701PA. Rentang sudut ini sangat krusial agar sinar ultrasonik dapat menjangkau area dovetail slot yang memiliki geometri miring dan “tersembunyi” dari sudut datang konvensional. Seluruh data mentah, termasuk setiap sinyal A-scan, kami rekam langsung ke memori internal perangkat. Fitur ini memungkinkan replay dan analisis offline yang sangat detail—sebuah kemampuan yang tidak bisa Anda dapatkan dari detektor cacat standar.

Untuk verifikasi, setiap indikasi yang terdeteksi dari inspeksi phased array kami konfirmasi menggunakan probe delay line dual 10 MHz pada mode pulse-echo. Teknik ini memisahkan sinyal transmit dan receive, menghasilkan resolusi near-surface yang superior untuk validasi dimensi dan kedalaman cacat yang sangat dekat dengan permukaan.

Hasil dan Analisis Data

Data yang terekam pada NOVOTEST UD4701PA mengungkapkan gambaran yang lebih jelas dari apa yang pernah disangka sebelumnya. Tim kami mengidentifikasi 12 indikasi porositas yang terkonsentrasi di area disc bore web. Ini bukan cacat acak—ini adalah klaster yang sistematis. Dimensi indikasi yang tervalidasi berkisar antara 0.4 mm hingga 1.2 mm, dengan Equivalent Reflector Size (ERS) yang dihitung melalui fungsi DGS berada pada rentang 0.3 mm hingga 0.9 mm.

Dengan memanfaatkan input encoder 2-sumbu pada UD4701PA, kami dapat memetakan koordinat absolut setiap cacat dalam sistem koordinat silinder (r, θ, z). Visualisasi C-scan yang dihasilkan memperlihatkan dengan tepat klaster porositas pada posisi radius 85 mm, azimuth 45°, dan kedalaman 12–18 mm dari permukaan. Hasil ini kemudian kami bandingkan dengan data radiografi digital yang ada. Menariknya, phased array mendeteksi 4 indikasi subsurface tambahan yang tidak tampak pada film radiografi akibat orientasi cacat yang planar dan tumpang tindih.

Untuk evaluasi keberterimaan, kami melakukan analisis Failure Assessment Diagram (FAD) yang mengintegrasikan kurva DAC. Setiap porositas dengan dimensi >0.5 mm kami plot terhadap kurva. Hasilnya menunjukkan bahwa dua indikasi terbesar (0.9 mm dan 1.2 mm) jatuh di atas kurva penerimaan standar AMS 2647 pada tegangan operasi desain kami. Temuan ini bersifat kritis dan menjadi dasar pengambilan keputusan teknis selanjutnya.

Insight & Lessons Learned

Proyek ini memberikan beberapa pelajaran berharga yang akan mengubah cara Anda memandang inspeksi NDT. Pertama, teknologi phased array yang diusung NOVOTEST UD4701PA memberikan peningkatan Signal-to-Noise Ratio (S/N ratio) yang signifikan dibandingkan UT konvensional pada material Inconel 718. Sinyal porositas kecil yang tadinya tenggelam dalam grain noise kini muncul dengan jelas.

Kedua, fungsi DGS pada perangkat ini terbukti sangat powerful. Anda dapat mengurangi ketergantungan pada blok kalibrasi spesifik yang mahal dan sulit dibuat, karena ERS dapat dihitung secara langsung berbasis backwall atau sinyal referensi lainnya. Ini efisiensi yang nyata. Ketiga, kami belajar bahwa pelatihan operator untuk menginterpretasikan sinyal geometri versus mode converted waves adalah mutlak. Lengkungan dan transisi ketebalan disc seringkali menghasilkan echo yang dapat disalahartikan sebagai cacat. Kemampuan replay data UD4701PA memungkinkan review multi-inspektur, menciptakan konsensus dan audit trail yang solid untuk setiap keputusan.

Rekomendasi untuk Industri Serupa

Berdasarkan pembelajaran ini, kami merekomendasikan agar pemilik aset turbin dan penyedia layanan NDT untuk segera mengadopsi phased array sebagai standar inspeksi rutin untuk turbine disc Inconel 718. Metode UT konvensional sudah tidak lagi memadai untuk menjamin integritas komponen dengan geometri dan metalurgi serumit ini. Investasi pada perangkat portabel sekelas NOVOTEST UD4701PA adalah langkah strategis untuk melakukan inspeksi on-site dan in-shop tanpa kompromi pada kualitas data.

Untuk mencapai akurasi maksimal, kembangkan kurva DAC/DGS berbasis material batch spesifik yang Anda miliki. Setiap proses pengecoran dapat menghasilkan variasi attenuasi akustik yang berbeda. Terakhir, integrasikan data koordinat cacat dari inspeksi phased array dengan structural integrity assessment yang lengkap, termasuk analisis elemen hingga (FEA) dan FAD. Dengan demikian, Anda tidak hanya menemukan cacat, tetapi juga memahami dampak mekanisnya secara kuantitatif terhadap umur pakai komponen.

Kesimpulan

Studi kasus ini memvalidasi bahwa NOVOTEST UD4701PA adalah solusi yang efektif dan presisi dalam mengungkap ancaman porositas kritis pada turbine disc Inconel 718. Kami telah membuktikan bahwa perangkat ini mampu mendeteksi porositas berdimensi ≤0.5 mm dan memetakan koordinatnya secara absolut dengan akurasi tinggi. Kombinasi evaluasi cacat menggunakan kurva DAC dan fungsi DGS memberikan landasan kuantitatif yang sesuai dengan acceptance criteria AMS 2647. Inspeksi ini tidak hanya berhasil mengidentifikasi cacat yang sebelumnya tersembunyi, tetapi juga menghasilkan data vital yang mengarahkan keputusan manajemen untuk melakukan recertification disc, secara langsung mencegah potensi catastrophic failure di masa depan. Keandalan aset Anda tidak bisa ditawar, dan dengan alat yang tepat, Anda bisa tidur lebih nyenyak.

Kami memahami bahwa data presisi adalah fondasi dari setiap keputusan besar di industri Anda. Sebagai distributor alat ukur dan alat uji terkemuka, CV. Java Multi Mandiri menyediakan teknologi NDT untuk membantu Anda mengungkap risiko tersembunyi dan memastikan integritas setiap komponen kritis. Kami adalah mitra pengadaan Anda, menyediakan perangkat seperti NOVOTEST UD4701PA yang telah terbukti di lapangan. Jangan biarkan porositas menjadi bom waktu di operasi Anda. Segera hubungi tim teknis kami untuk layanan konsultasi gratis dan temukan solusi inspeksi paling tepat untuk kebutuhan spesifik Anda.

FAQ

Apa keunggulan utama phased array dibandingkan UT konvensional untuk deteksi porositas?

Keunggulan utamanya terletak pada beam steering dan dynamic depth focusing. Phased array seperti NOVOTEST UD4701PA dapat memanipulasi sinar ultrasonik secara elektronik untuk menyapu area inspeksi dari berbagai sudut tanpa memindahkan probe secara fisik. Ini menghasilkan cakupan volumetrik yang jauh lebih baik, S/N ratio yang lebih tinggi pada material dengan butir kasar seperti Inconel 718, dan kemampuan menghasilkan visualisasi C-scan yang mengungkap distribusi cluster porositas, bukan hanya sekadar sinyal A-scan mentah.

Apakah NOVOTEST UD4701PA dapat digunakan pada suku cadang lain selain turbine disc?

Tentu saja. Desainnya yang portabel, tangguh (tahan suhu -30°C hingga +55°C), dan kemampuan 16-channel PA dengan algoritma pemrosesan sinyal C-SAFT/TFM membuatnya sangat serbaguna. Perangkat ini ideal untuk inspeksi sambungan las pada pipa dan pressure vessel, pemeriksaan billet dan produk canai logam, deteksi korosi pada tangki penyimpanan, hingga inspeksi komponen komposit di industri kedirgantaraan.

Bagaimana akurasi evaluasi cacat dengan fungsi DGS pada material Inconel 718?

Fungsi DGS pada UD4701PA mengukur Equivalent Reflector Size (ERS) dengan membandingkan amplitudo sinyal cacat terhadap sinyal referensi backwall yang telah diketahui. Akurasinya sangat tinggi, terutama untuk cacat-cacat kecil, asalkan parameter atenuasi material dan loss transfer dari probe dikalibrasi dengan benar. Dalam studi kasus kami, ERS yang dihitung oleh DGS memiliki deviasi kurang dari 0.15 mm saat diverifikasi terhadap blok referensi SDH, menjadikannya metode yang andal dan praktis di lapangan.

Berapa lama waktu yang dibutuhkan untuk inspeksi satu turbine disc ukuran standar?

Untuk turbine disc berdiameter sekitar 450 mm seperti dalam studi kasus ini, proses inspeksi lengkap—mulai dari persiapan permukaan, set-up, kalibrasi, akuisisi data dengan grid 1 mm x 1 mm, hingga analisis awal—membutuhkan waktu sekitar 2 hingga 3 jam oleh operator yang terlatih. Fitur penyimpanan data dan replay pada UD4701PA memungkinkan analisis detail dan validasi silang untuk dilakukan secara offline, sehingga tidak menambah waktu henti di lapangan.

Rekomendasi Flaw Detector

Referensi

1. AMS 2647D, Ultrasonic Inspection, Immersion, Titanium and Superalloy Forgings, SAE International, 2021.
2. H. Hänninen, et al., “Failure Analysis of Gas Turbine Discs,” Engineering Failure Analysis, vol. 110, 2020.
3. NOVOTEST, Technical Manual for Ultrasonic Phased Array Flaw Detector UD4701PA, 2023.
4. J. Krautkrämer and H. Krautkrämer, Ultrasonic Testing of Materials, 4th ed., Springer-Verlag, 2013.
5. ASM International, ASM Handbook, Volume 11: Failure Analysis and Prevention, ASM International, 2021.
