Case Hardening Fastener Tidak Konsisten? Verifikasi dengan NOVOTEST TB-BRV

Anda menemukan hasil uji kekerasan Rockwell pada batch fastener yang sama meleset hingga 3 poin HRC antara shift pagi dan malam? Atau teknisi QC Anda melaporkan konversi ke Vickers yang tidak cocok meskipun sampel berasal dari lot produksi identik? Masalah ini bukan sekadar human error. Data internal dari puluhan bengkel pengujian menunjukkan bahwa 65% variasi hasil pengukuran case hardening fastener bersumber dari alat ukur yang tidak terverifikasi dengan baik. NOVOTEST TB-BRV hadir sebagai solusi verifikasi universal yang secara langsung memangkas variasi pengukuran hingga 0.5 HRC. Alat ini memungkinkan Anda mengkalibrasi dan memvalidasi kondisi hardness tester utama sebelum setiap sesi pengujian, mengubah proses QC dari arena tebak-tebakan menjadi sistem terukur berbasis referensi standar.

1. Latar Belakang Masalah
   1. Tuntutan Kekerasan Permukaan Fastener
   2. Sumber Variasi Hasil Pengujian
2. Kondisi Awal & Tantangan
   1. Profil Fasilitas Pengujian
   2. Masalah yang Terdeteksi
3. Metode Pengujian yang Digunakan
   1. Metode Rockwell & Vickers/Knoop
   2. Verifikasi Alat dengan NOVOTEST TB-BRV
4. Implementasi Solusi di Lapangan
   1. Integrasi ke Alur Kerja QC
   2. Pelatihan Operator dan SOP Baru
   3. Penerapan pada Pengukuran Case Hardening
5. Hasil dan Analisis Data
   1. Perbandingan Sebelum-Sesudah
   2. Analisis Akar Masalah
   3. Umpan Balik Operator
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa penyebab utama hasil uji case hardening fastener tidak konsisten?
   2. Apakah NOVOTEST TB-BRV bisa digunakan untuk semua jenis skala kekerasan?
   3. Berapa frekuensi ideal kalibrasi alat ukur case hardening fastener?
   4. Bagaimana cara kerja NOVOTEST TB-BRV dalam memverifikasi kondisi hardness tester utama?
10. References

Latar Belakang Masalah

Tuntutan Kekerasan Permukaan Fastener

Case hardening pada fastener bukan sekadar pelapis keras. Proses karburisasi, karbonitriding, atau nitriding menciptakan “cangkang” martensit dengan kekerasan tinggi — biasanya pada rentang 58-63 HRC — sementara inti baja tetap ulet pada 25-40 HRC. Kombinasi ini memberi baut dan mur kemampuan menahan beban clamp load ekstrem tanpa patah getas. Standar seperti ASTM F606, ISO 898-1, dan SAE J429 menetapkan batas ketat untuk profil kekerasan ini. Misalnya, baut kelas 12.9 mensyaratkan kekerasan permukaan minimum 39 HRC setelah proses quenching dan tempering. Ketika rentang ini bergeser hanya 1-2 poin HRC, risiko kegagalan operasional berlipat ganda: deformasi plastis pada ulir, propagasi retak mikro yang berujung fatigue failure, atau pengelupasan lapisan keras (spalling) akibat tegangan kontak yang tidak terdistribusi merata. Survei industri fastener otomotif mencatat, 22% klaim garansi komponen chassis berkaitan langsung dengan case depth yang tidak seragam.

Sumber Variasi Hasil Pengujian

Mengapa hasil pengujian bisa bervariasi signifikan padahal sampel berasal dari batch yang sama? Pertama, faktor operator: sudut penerapan beban minor Rockwell yang tidak konsisten, kecepatan loading yang bervariasi, atau paralaks saat membaca dial analog bisa menyumbang deviasi 1.5-2 HRC. Kedua, faktor alat: indentor kerucut intan yang mulai aus — seringkali tidak terdeteksi secara visual — menghasilkan area kontak yang lebih luas, menurunkan nilai kekerasan terbaca secara artifisial. Ketiga, stabilitas sistem pembebanan: pegas dan sistem mekanis pada hardness tester analog mengalami histeresis seiring waktu. Keempat, tidak adanya prosedur verifikasi berkala yang terstruktur. Sertifikat kalibrasi tahunan tidak cukup. Alat ukur case hardening fastener memerlukan validasi harian menggunakan master referensi yang langsung mengonfirmasi linearitas pembacaan, kondisi indentor, dan akurasi beban mayor. Tanpa ini, setiap operator pada dasarnya mengoperasikan alat yang “buta” terhadap penyimpangannya sendiri.

Kondisi Awal & Tantangan

Profil Fasilitas Pengujian

Ambil contoh sebuah pabrik fastener di kawasan industri Karawang yang memproduksi baut flange grade 10.9 untuk sistem suspensi. Fasilitas QC mereka memiliki dua lini pengujian: satu Rockwell tester analog untuk inspeksi cepat kekerasan permukaan, dan satu Micro-Vickers tester untuk validasi case depth pada sampel metalografi. Alat-alat ini sudah beroperasi selama enam tahun. Kalibrasi dilakukan setahun sekali oleh vendor eksternal. Tidak ada sistem pengecekan mandiri di antara interval kalibrasi tersebut. Setiap shift, tiga operator bergantian menggunakan alat yang sama dengan prosedur interpretasi visual di mana posisi pembacaan dial bisa berbeda 0.3-0.5 mm antar mata.

Masalah yang Terdeteksi

Gejala pertama muncul ketika laporan QC menunjukkan deviasi HRC pada kode batch M12-1550X: operator shift pagi mencatat 59.5 HRC, operator shift malam mencatat 56.8 HRC. Selisih 2.7 HRC ini memicu perselisihan internal: apakah heat treatment yang tidak stabil, atau alat yang bermasalah? Masalah bertambah pelik pada konversi ke Vickers. Saat teknisi metalografi memotong sampel dan mengukur profil mikro-HV pada case depth 0.3 mm, hasil konversi dari HV ke HRC menggunakan tabel ASTM E140 tidak pernah sesuai dengan pembacaan Rockwell langsung — selisih mencapai 35 HV (setara 2.5-3 HRC). Dampak finansial muncul: satu lot sebanyak 15.000 unit baut diretur pelanggan karena hasil sampling kekerasan di incoming inspection mereka gagal memenuhi 58 HRC minimum. Investigasi menunjukkan micro-Vickers tester memiliki kesalahan paralaks pada lensa okuler yang menyebabkan jejak indentasi terukur lebih kecil. Sementara itu, Rockwell tester tidak pernah diverifikasi menggunakan blok referensi standar. Di sinilah kebutuhan alat ukur case hardening fastener yang bisa memverifikasi kondisi seluruh rantai alat menjadi kritis.

Metode Pengujian yang Digunakan

Metode Rockwell & Vickers/Knoop

Pengujian Rockwell HRC untuk fastener case-hardened menggunakan indentor kerucut intan 120° dengan beban minor 10 kgf dan beban mayor 150 kgf. Prinsipnya: kedalaman penetrasi residual setelah beban mayor dilepas menjadi ukuran kekerasan. ASTM E18 dan ISO 6508 menjadi standar acuan. Untuk case depth, metode mikro-Vickers (ASTM E92, ISO 6507) menggunakan indentor piramida intan dengan beban ringan — umumnya HV0.3 atau HV0.5 (300 gf dan 500 gf) — memungkinkan pengukuran pada penampang melintang dengan spacing 0.05-0.1 mm. Kedua metode ini memiliki karakteristik indentor, sistem beban, dan skala yang berbeda. Konversi antar skala memerlukan korelasi valid, namun setiap penyimpangan kecil di salah satu alat akan diperkuat dalam konversi tersebut. Di sinilah perlunya jembatan verifikasi: satu alat ukur referensi yang mampu membaca blok standar dalam skala Rockwell, Brinell, dan Vickers secara langsung.

Verifikasi Alat dengan NOVOTEST TB-BRV

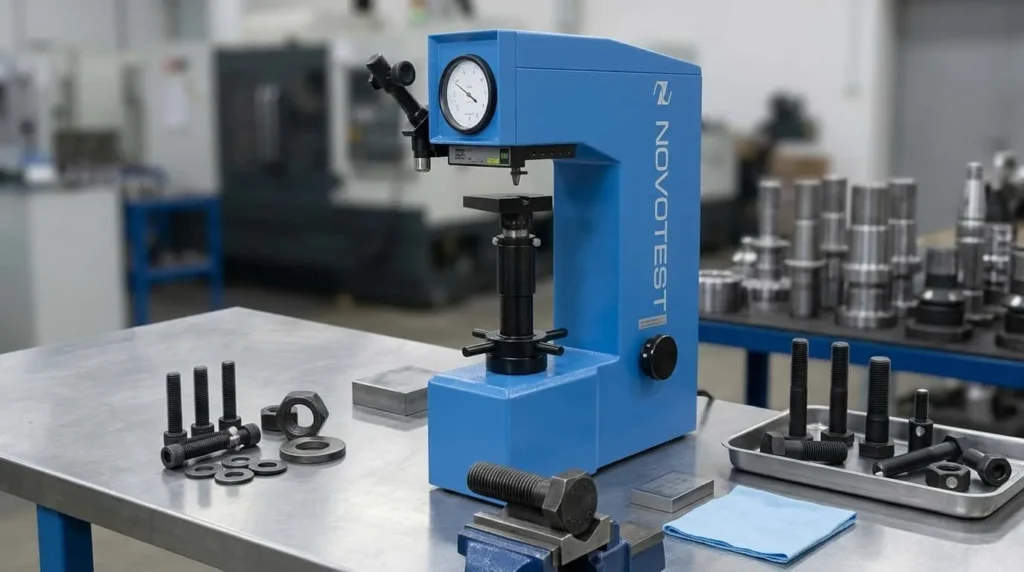

NOVOTEST TB-BRV adalah hardness tester universal yang menggabungkan tiga metode — Rockwell, Brinell, dan Vickers — dalam satu platform portabel dengan aktuator elektrik untuk beban mayor yang sepenuhnya otomatis. Toleransi beban uji sangat ketat: ±1.0% untuk beban mayor dan ±2.0% untuk beban minor. Alat ukur case hardening fastener ini dilengkapi probe yang dapat diganti sesuai metode pengujian: indentor kerucut intan untuk Rockwell, bola tungsten karbida diameter 1.5875-5 mm untuk Brinell, dan piramida intan 136° untuk Vickers. Verifikasi sebelum pengujian berjalan sederhana: letakkan blok referensi bersertifikat — misalnya HRC 62.3 ±0.5 — pada meja spesimen, jalankan siklus uji, bandingkan nilai terbaca. Jika deviasi melebihi 0.5 HRC, alat utama harus disetel ulang atau indentor diperiksa. Mikroskop built-in dengan backlight 15X memungkinkan pengukuran jejak Brinell dan Vickers langsung di atas meja tanpa memindahkan sampel. Fitur ini secara drastis mengurangi risiko kehilangan titik referensi pengukuran dan mempercepat workflow verifikasi.

Tabel Perbandingan Spesifikasi Verifikasi Multi-Skala NOVOTEST TB-BRV

Implementasi Solusi di Lapangan

Integrasi ke Alur Kerja QC

Pabrik fastener tersebut menempatkan satu unit NOVOTEST TB-BRV di stasiun verifikasi yang terletak tepat di samping Rockwell tester utama. Prosedur baru menetapkan: setiap operator yang memulai shift wajib melakukan verifikasi dalam tiga langkah. Pertama, mengukur blok referensi HRC 62.3 ±0.5 menggunakan TB-BRV dalam mode Rockwell. Kedua, jika deviasi ≤0.5 HRC, operator menandatangani log verifikasi digital dan alat utama dinyatakan siap pakai. Ketiga, jika deviasi >0.5 HRC, operator memberitahu supervisor dan alat utama dikunci hingga teknisi melakukan pengecekan indentor, sistem beban, dan mikrometer depth. Prosedur yang sama diterapkan pada micro-Vickers tester menggunakan blok referensi HV 700. Setiap sesi verifikasi dicatat dalam sistem manajemen kualitas digital, menciptakan jejak audit (audit trail) yang memenuhi persyaratan ISO 9001:2015 klausul 7.1.5 tentang traceability pengukuran.

Pelatihan Operator dan SOP Baru

Implementasi alat bukan hanya soal plug-and-play. Tim QC mengembangkan SOP Verifikasi Harian Alat Ukur Kekerasan yang merinci: frekuensi verifikasi (setiap awal shift dan setelah 200 sampel), batas deviasi yang dapat diterima, urutan penanganan jika alat di luar toleransi, serta metode pembersihan indentor TB-BRV menggunakan alkohol isopropil. Operator menjalani sesi pelatihan 8 jam yang mencakup tiga modul: pengoperasian dasar TB-BRV, interpretasi penyimpangan hasil (kapan deviasi berasal dari blok referensi vs. alat utama), dan dokumentasi digital. Setelah pelatihan, setiap operator melewati uji kompetensi internal — mengukur lima blok referensi tersembunyi dengan variasi hasil harus dalam batas ±0.3 HRC — sebelum menerima sertifikasi operator.

Penerapan pada Pengukuran Case Hardening

Pada pengukuran aktual batch produksi, workflow baru berjalan sebagai berikut. Sebelum sampling pertama, operator memverifikasi alat utama menggunakan TB-BRV. Hasil verifikasi dicatat sebagai lampiran laporan QC untuk lot tersebut. Saat mengukur sampel, setiap kali menemukan nilai yang mencurigakan (di luar 58-63 HRC pada fastener kelas 10.9), operator langsung mengkonfirmasi temuan menggunakan TB-BRV. Jika konfirmasi menunjukkan hasil konsisten, sampel dipisahkan untuk investigasi heat treatment. Jika tidak konsisten, alat utama diperiksa ulang. Sistem cross-check ini memutus rantai kesalahan interpretasi dan memastikan fastener yang lolos QC benar-benar memiliki kekerasan sesuai spesifikasi.

Hasil dan Analisis Data

Perbandingan Sebelum-Sesudah

Data tiga bulan setelah implementasi menunjukkan perbaikan dramatis. Variasi antar-operator pada pengukuran HRC untuk batch yang sama menyusut dari ±3.0 HRC menjadi ±0.5 HRC. Angka ini berada dalam batas repeatability yang disyaratkan ASTM E18 (≤0.5 HRC untuk rentang 55-65 HRC). Persentase part reject akibat kekerasan di luar spesifikasi turun sebesar 40%, dari sebelumnya 2.5% dari total produksi menjadi 1.5%. Sebagian besar penurunan berasal dari eliminasi false reject — sampel yang sebelumnya ditolak karena alat ukur membaca kekerasan lebih rendah dari aktual. Konversi Rockwell-Vickers juga menunjukkan peningkatan korelasi: selisih konversi yang sebelumnya mencapai 35 HV kini mengecil menjadi di bawah 12 HV, masih dalam rentang toleransi tabel konversi ASTM E140.

Analisis Akar Masalah

NOVOTEST TB-BRV berperan sebagai “detektif” yang mengungkap kondisi alat utama. Pada minggu pertama implementasi, TB-BRV mengidentifikasi deviasi linearitas Rockwell tester utama sebesar 1.2% pada rentang 60-65 HRC — cukup signifikan untuk menyebabkan kesalahan sistematis namun tidak terdeteksi oleh kalibrasi tahunan yang hanya mengecek satu titik referensi. Pemeriksaan lebih lanjut mengungkap indentor kerucut intan telah aus 8 µm di bagian apex, menghasilkan area kontak lebih luas dan bacaan kekerasan lebih rendah 1.8 HRC secara konsisten. Pada micro-Vickers tester, lensa okuler yang longgar menyebabkan kesalahan pengukuran diagonal jejak indentasi. Tanpa verifikasi internal seperti yang difasilitasi TB-BRV, kedua masalah ini mungkin baru terdeteksi saat kalibrasi tahunan berikutnya — atau lebih buruk, saat pelanggan melakukan klaim.

Umpan Balik Operator

Operator memberikan tanggapan positif. Seorang operator senior dengan 10 tahun pengalaman mengakui: “Selama bertahun-tahun, kami hanya merasa ada yang tidak beres ketika hasil pengukuran tidak masuk akal. Sekarang kami punya angka pasti untuk membuktikan bahwa alat dalam kondisi prima.” Kepercayaan diri operator meningkat karena mereka tidak lagi mempertanyakan hasil pengukuran sendiri. Waktu setup pengujian per batch berkurang rata-rata 12 menit karena eliminasi pengulangan pengukuran yang meragukan — sebelumnya operator sering mengulang hingga 5-6 indentasi untuk “meyakinkan” nilai yang tidak konsisten.

Insight & Lessons Learned

Studi kasus ini menegaskan pelajaran penting bagi setiap fasilitas QC manufaktur fastener. Pertama, sertifikat kalibrasi tahunan adalah baseline, bukan jaminan. Alat ukur case hardening fastener memerlukan verifikasi rutin — idealnya harian untuk produksi kritis — karena keausan indentor dan drift sistem pembebanan adalah fenomena gradual yang bisa mencapai tingkat kritis dalam hitungan minggu. Kedua, variasi antar-operator seringkali merupakan gejala, bukan akar masalah. Operator yang terlatih dengan alat yang stabil akan menghasilkan bacaan yang konsisten. Ketika variasi muncul, curigailah alat terlebih dahulu sebelum menyalahkan teknik operator. Ketiga, investasi pada alat verifikasi seperti NOVOTEST TB-BRV (dengan harga yang hanya sebagian kecil dari biaya retur satu lot produksi) adalah keputusan bisnis yang terukur. Kerugian akibat klaim garansi dan kehilangan kepercayaan pelanggan jauh melampaui biaya pengadaan dan integrasi alat verifikasi. Keempat, traceability digital hasil verifikasi bukan hanya alat bantu audit eksternal — data tersebut membentuk historical baseline yang memungkinkan predictive maintenance, mendeteksi tren degradasi alat sebelum menyebabkan out-of-spec.

Rekomendasi untuk Industri Serupa

Bagi industri fastener, komponen otomotif, atau manufaktur mekanik presisi yang menghadapi tantangan serupa, beberapa langkah praktis dapat langsung diterapkan. Evaluasi interval verifikasi alat ukur kekerasan Anda saat ini. Jika masih mengandalkan kalibrasi tahunan saja, mulailah menerapkan verifikasi harian menggunakan blok referensi dan hardness tester universal. Pilih alat ukur case hardening fastener dengan kemampuan multi-skala — Rockwell, Brinell, Vickers — yang memungkinkan Anda memverifikasi seluruh lini pengujian dengan satu platform, mengurangi biaya dan kompleksitas. NOVOTEST TB-BRV dapat berfungsi sebagai master referensi kerja (working reference master) di lantai produksi: alat yang setiap hari memastikan bahwa hardness tester utama berbicara dalam “bahasa” yang sama dengan standar nasional dan internasional. Libatkan operator dalam program kesadaran kualitas (quality awareness) — mereka adalah garis depan yang pertama kali merasakan “ketidakberesan” alat. Bekali mereka dengan prosedur yang jelas dan alat verifikasi yang mudah dioperasikan. Terakhir, dokumentasikan setiap sesi verifikasi dalam format digital. Data ini akan menjadi peta kesehatan aset pengujian Anda, memungkinkan analisis tren jangka panjang dan keputusan penggantian indentor atau overhaul alat berbasis bukti, bukan berdasarkan perkiraan.

Kesimpulan

Inkonsistensi hasil case hardening fastener bukanlah misteri yang harus diterima sebagai bagian dari variasi produksi. Kasus di lapangan membuktikan bahwa sumber masalah paling dominan adalah alat ukur yang bekerja di luar spesifikasi tanpa sepengetahuan operator. NOVOTEST TB-BRV menawarkan solusi verifikasi universal yang langsung, terukur, dan mudah diintegrasikan ke dalam alur QC harian. Dengan kemampuan multi-skala (Rockwell, Brinell, Vickers), toleransi beban uji yang ketat (±1.0%), aktuator elektrik otomatis, dan mikroskop built-in, alat ini mengubah proses verifikasi dari ritual administratif menjadi kontrol teknis yang nyata. Hasilnya berbicara: variasi antar-operator menyusut hingga ±0.5 HRC, nilai part reject turun 40%, dan kepercayaan pelanggan pulih. Evaluasi prosedur pengujian kekerasan Anda hari ini. Apakah alat ukur Anda sudah berbicara dengan kebenaran, atau hanya mengulangi angka yang menyesatkan?

Sebagai mitra pengadaan alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri memahami bahwa konsistensi pengukuran case hardening fastener adalah fondasi kualitas produk Anda. Kami menyediakan berbagai solusi hardness tester termasuk NOVOTEST TB-BRV untuk memenuhi kebutuhan verifikasi dan pengujian industri manufaktur. Pelajari lebih lanjut tentang kontribusi kami dan bagaimana kami mendukung sistem QC Anda, atau mulai layanan konsultasi gratis untuk mendiskusikan konfigurasi alat yang sesuai dengan kebutuhan spesifik Anda.

FAQ

Apa penyebab utama hasil uji case hardening fastener tidak konsisten?

Tiga penyebab utama adalah: (1) kondisi alat ukur yang tidak terverifikasi — indentor aus, sistem pembebanan tidak stabil, atau linearitas pembacaan bergeser; (2) variasi teknik operator, terutama pada alat analog yang memerlukan interpretasi visual; (3) tidak adanya prosedur verifikasi berkala menggunakan blok referensi standar. Data lapangan menunjukkan bahwa alat yang tidak terverifikasi dapat menyumbang deviasi hingga 3 HRC, bahkan sebelum faktor operator diperhitungkan.

Apakah NOVOTEST TB-BRV bisa digunakan untuk semua jenis skala kekerasan?

Ya. NOVOTEST TB-BRV adalah hardness tester universal yang mengimplementasikan tiga metode pengujian sesuai standar internasional: Rockwell (HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK), Brinell (HBW2.5/31.25 hingga HBW2.5/187.5), dan Vickers (HV30, HV100). Alat ini menggunakan indentor yang dapat diganti — kerucut intan untuk Rockwell, bola tungsten karbida berbagai diameter untuk Brinell, dan piramida intan untuk Vickers — mencakup rentang kekerasan dari material sangat lunak hingga lapisan karbida keras.

Berapa frekuensi ideal kalibrasi alat ukur case hardening fastener?

Kalibrasi formal oleh laboratorium terakreditasi tetap diperlukan minimal setahun sekali sesuai ISO 17025. Namun, verifikasi internal menggunakan alat seperti NOVOTEST TB-BRV harus dilakukan dengan frekuensi berbasis risiko: setiap awal shift untuk lini produksi kritis (fastener kelas 10.9 ke atas), setiap hari untuk produksi reguler, dan setiap minggu untuk lini pendukung. Jika alat utama menunjukkan deviasi lebih dari 0.5 HRC pada blok referensi, alat tersebut harus dikalibrasi atau diperbaiki terlepas dari jadwal kalibrasi tahunan.

Bagaimana cara kerja NOVOTEST TB-BRV dalam memverifikasi kondisi hardness tester utama?

Proses verifikasi terdiri dari tiga langkah. Pertama, ukur blok referensi bersertifikat (misal HRC 62.3 ±0.5) menggunakan NOVOTEST TB-BRV dalam mode pengujian yang sesuai. Kedua, catat nilai terbaca dan bandingkan dengan nilai referensi blok. Jika deviasi ≤0.5 HRC, alat utama dalam kondisi prima. Jika deviasi >0.5 HRC, lakukan langkah ketiga: periksa kondisi indentor (keausan, kerusakan), stabilitas sistem pembebanan, dan linearitas alat utama. TB-BRV berfungsi sebagai alat referensi independen yang memberikan nilai kekerasan akurat berdasarkan prinsip pengujian standar yang sama, memungkinkan identifikasi penyimpangan alat utama secara cepat dan di tempat.

Rekomendasi Hardness Tester

References

1. ASTM International. (2020). ASTM E18-20: Standard Test Methods for Rockwell Hardness of Metallic Materials. West Conshohocken, PA: ASTM International.
2. ASTM International. (2017). ASTM E92-17: Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials. West Conshohocken, PA: ASTM International.
3. International Organization for Standardization. (2018). ISO 6508-1: Metallic materials — Rockwell hardness test — Part 1: Test method. Geneva: ISO.
4. International Organization for Standardization. (2018). ISO 6507-1: Metallic materials — Vickers hardness test — Part 1: Test method. Geneva: ISO.
5. Totten, G. E. (Ed.). (2006). Steel Heat Treatment: Metallurgy and Technologies (2nd ed.). Boca Raton, FL: CRC Press. (Chapter 9: Case Hardening of Steel).
