Panduan Lengkap Pengukuran Gaya Tarik dan Tekan untuk Quality Control

Pengukuran gaya tarik dan tekan merupakan salah satu elemen paling fundamental dalam pengendalian kualitas (quality control) di berbagai sektor industri manufaktur, laboratorium pengujian material, hingga riset dan pengembangan produk. Setiap hari, komponen-komponen kecil seperti sakelar, tombol, kabel, atau material pengemas diuji untuk memastikan bahwa produk akhir dapat bertahan pada beban yang dirancang tanpa mengalami kegagalan. Tanpa data gaya yang akurat, Anda hanya mengandalkan perkiraan yang dapat menimbulkan risiko cacat produksi, klaim garansi, atau bahkan kecelakaan kerja. Artikel ini hadir sebagai panduan yang dapat membantu Anda memahami seluk-beluk pengukuran gaya tarik dan tekan, mulai dari pengertian dasar, parameter penting, metode pengujian, hingga rekomendasi alat yang tepat untuk kebutuhan quality control Anda.

Pengertian Dasar

Gaya tarik dan tekan adalah dua jenis beban mekanis yang bekerja pada suatu objek. Gaya tarik (tensile force) adalah gaya yang berusaha meregangkan atau menarik suatu material, sedangkan gaya tekan (compressive force) adalah gaya yang berusaha menekan atau memampatkan material. Dalam konteks quality control, kedua jenis gaya ini diukur secara kuantitatif menggunakan alat yang disebut force gauge atau dynamometer.

Force gauge adalah instrumen pengukur yang dirancang khusus untuk menangkap besarnya gaya yang diterapkan pada suatu objek. Alat ini biasanya memiliki sensor internal (measuring cell) yang mengubah deformasi mekanis menjadi sinyal listrik yang kemudian dikonversi menjadi nilai gaya dalam satuan Newton (N), kilogram-force (kgF), pound-force (lbF), atau satuan turunan lainnya. Dynamometer digital modern, seperti PCE-DFG 1000 X, menawarkan akurasi tinggi hingga ±0,05% dari skala penuh (Full Scale), resolusi yang halus, serta kemampuan merekam data secara real-time.

Mengapa Pengujian Ini Penting

Penerapan pengukuran gaya tarik dan tekan dalam quality control memiliki dampak langsung terhadap keandalan produk dan kepuasan pelanggan. Beberapa alasan mengapa pengujian ini sangat krusial antara lain:

• Mendukung kekuatan komponen: Produk seperti kabel, pengait, atau struktur rangka harus mampu menahan beban tertentu tanpa putus atau berubah bentuk permanen.
• Mendukung pengendalian konsistensi produksi: Dengan mengukur gaya aktuasi tombol, sakelar, atau mekanisme klik, pabrikan dapat memastikan setiap unit yang keluar dari lini produksi memiliki kekuatan aktuasi yang seragam.
• Mengurangi risiko kegagalan di lapangan: Data gaya tarik/tekan membantu insinyur mengidentifikasi titik lemah desain sebelum produk dipasarkan.
• Membantu memenuhi regulasi dan standar: Banyak industri (otomotif, elektronik, medis) mewajibkan pengujian gaya sebagai bagian dari sertifikasi produk.

Di laboratorium pengujian, dynamometer digunakan untuk menentukan titik luluh (yield point), gaya sobek (tear-off force), atau gaya yang diperlukan untuk mengaktifkan tombol atau sakelar. Semua informasi ini menjadi dasar keputusan desain dan pengendalian proses.

Parameter yang Diuji

Dalam pengukuran gaya tarik dan tekan, terdapat beberapa parameter utama yang menjadi fokus analisis:

Parameter	Deskripsi
Gaya maksimum (peak force)	Nilai gaya tertinggi yang tercatat selama pengujian, biasanya diukur pada titik puncak sebelum material gagal atau mekanisme berfungsi.
Gaya leleh (yield point)	Titik di mana material mulai mengalami deformasi plastis (permanen).
Gaya aktuasi (actuation force)	Gaya yang diperlukan untuk menggerakkan atau mengaktifkan suatu mekanisme (misalnya tombol, sakelar).
Gaya lepas (release force)	Gaya yang terukur saat mekanisme kembali ke posisi semula.
Gaya sobek (tear-off force)	Gaya yang menyebabkan material (seperti kemasan atau film) mulai robek.
Displacement	Perubahan posisi atau deformasi yang terjadi selama pembebanan, sering diukur bersamaan dengan gaya.

Alat seperti PCE-DFG 1000 X mampu menangkap data gaya secara kontinu dengan laju pengukuran yang dapat diatur, sehingga parameter-parameter di atas dapat direkam dengan presisi tinggi.

Jenis-Jenis Metode Pengujian

Terdapat beberapa metode umum dalam pengujian gaya tarik dan tekan, yang dipilih berdasarkan tujuan pengujian dan jenis material:

1. Pengujian Tarik (Tensile Test)

Material dikencangkan di kedua ujungnya dan ditarik hingga putus. Metode ini lazim untuk mengukur kekuatan tarik ultimate, modulus elastisitas, dan elongasi. Contoh aplikasi: uji kabel baja, kain, atau plastik.

2. Pengujian Tekan (Compression Test)

Material ditekan secara vertikal hingga mengalami deformasi atau hancur. Digunakan untuk material getas seperti beton, keramik, atau kemasan karton.

3. Pengujian Aktuasi (Actuation Test)

Mengukur gaya yang diperlukan untuk menekan tombol, sakelar, atau tuas. Sering dilakukan pada panel kontrol, keyboard, atau perangkat elektronik konsumen.

4. Pengujian Peel dan Tear

Mengukur gaya yang dibutuhkan untuk mengelupas atau merobek material berlapis. Penting dalam industri pengemasan dan perekat.

5. Pengujian Siklik (Fatigue Test)

Mengaplikasikan gaya tarik dan tekan secara berulang untuk mengevaluasi kelelahan material. Biasanya memerlukan perangkat lunak dan aktuator khusus.

Standar yang Relevan

Meskipun data produk tidak menyebutkan standar spesifik, dalam praktik quality control di Indonesia, pengukuran gaya tarik dan tekan umumnya mengacu pada standar internasional terkait verifikasi mesin uji gaya atau kalibrasi force gauge. Untuk aplikasi tertentu, standar produk seperti standar proteksi peralatan atau uji tarik plastik sering menjadi acuan. Pastikan dynamometer yang Anda gunakan telah dikalibrasi sesuai dengan standar yang berlaku di industri Anda.

Alat yang Digunakan

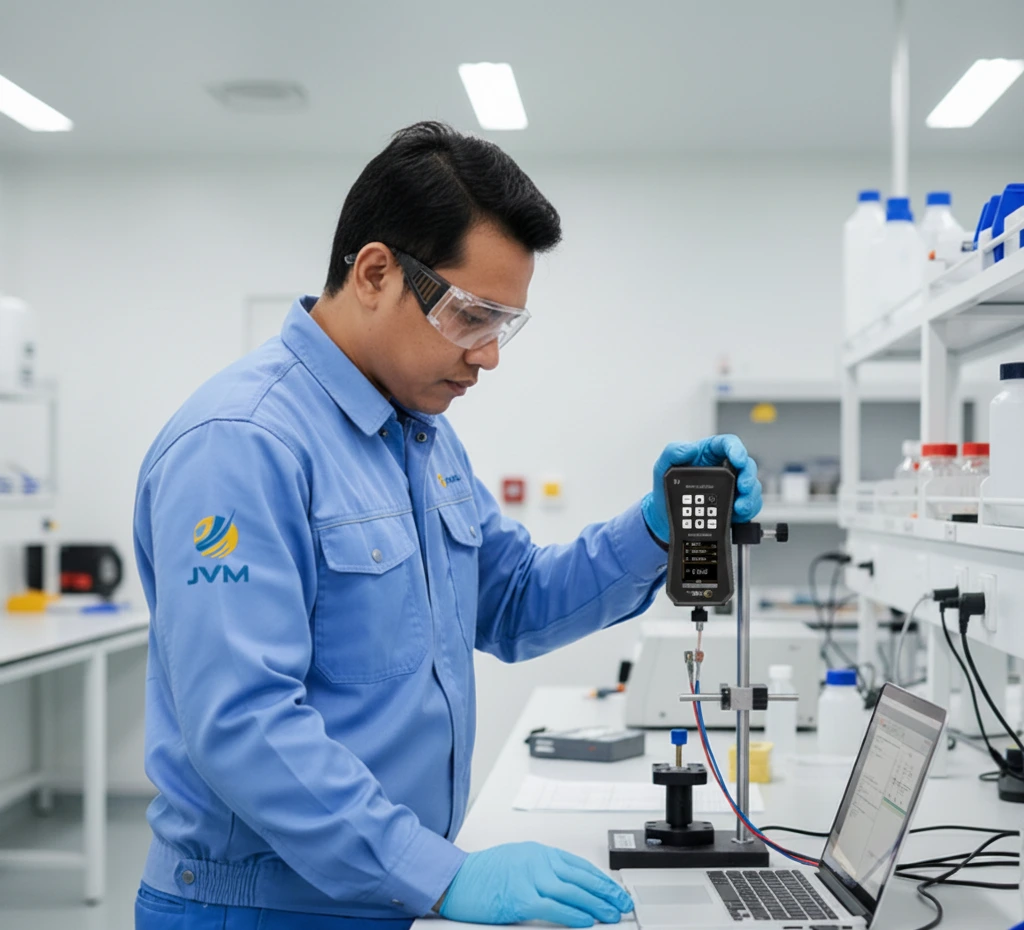

Alat utama dalam pengujian gaya tarik dan tekan adalah force gauge digital. Salah satu contoh unggulan di kelasnya adalah Dynamometer PCE-DFG 1000 X dari PCE Instruments. Berdasarkan data spesifikasinya, alat ini memiliki kemampuan sebagai berikut:

Spesifikasi Utama PCE-DFG 1000 X

• Rentang ukur: 0 … 1000 N
• Resolusi: 0,5 N
• Akurasi: ±0,05 % F.S. (Full Scale)
• Satuan ukur: N, kg, g, lb, kN, Pa, Nm, Ncm, t, ft, kPa
• Laju pengukuran: 1 … 7200 Hz (dapat diatur)
• Memori internal: 32 GB (kapasitas penyimpanan sangat besar)
• Antarmuka: USB-C untuk koneksi ke PC
• Perangkat lunak: Termasuk PC software untuk analisis data
• Tipe alarm: Optik dan akustik, dengan mode Inside, Outside, Crack, Switch off
• Layar: LCD grafik dengan pencahayaan, menampilkan nilai numerik dan grafik bar
• Daya tahan baterai: cukup untuk operasi sehari penuh
• Perlindungan: IP52
• Berat: 255 gram
• Dimensi: 165 x 85 x 32 mm

Alat ini dilengkapi dengan sel pengukur internal yang dapat diganti (M6 thread) sehingga Anda dapat memasang berbagai attachment seperti kait, eyelet, atau alat uji khusus. Selain itu, PCE-DFG 1000 X juga kompatibel dengan berbagai force test stand untuk memperoleh hasil yang lebih stabil dan terkontrol.

Isi Kemasan (Delivery Scope)

• 1 x dynamometer PCE-DFG 1000 X
• 1 x set adapter
• 1 x koper penyimpanan
• 1 x kabel USB-C
• 1 x perangkat lunak PC
• 1 x buku petunjuk operasi

Dengan semua fitur ini, alat ini sangat cocok untuk aplikasi quality control di laboratorium uji, lini produksi, dan pusat riset.

Prosedur Umum Pengujian

Berikut adalah langkah-langkah umum dalam melakukan pengukuran gaya tarik dan tekan menggunakan force gauge digital seperti PCE-DFG 1000 X:

1. Persiapan alat: Pastikan dynamometer dalam kondisi terkalibrasi, baterai terisi, dan attachment yang sesuai (kait untuk tarik, plat tekan untuk tekan) sudah terpasang dengan benar.
2. Pengaturan mode: Nyalakan alat, pilih mode pengukuran (tensile atau compression) dan unit yang diinginkan (N, kgF, dll.). Atur laju pengukuran sesuai kebutuhan – untuk data kontinu, gunakan frekuensi tinggi yang tersedia.
3. Zero/Tare: Lakukan zero setting sebelum memulai pengujian untuk menghilangkan pengaruh berat attachment atau beban awal.
4. Penempatan sampel: Pasang sampel pada fixture atau test stand. Pastikan sampel terpasang dengan tepat dan tidak ada gerakan lateral.
5. Mulai pengukuran: Tekan tombol start atau aplikasikan gaya secara manual/otomatis. Dynamometer akan merekam nilai gaya secara real-time.
6. Amati hasil: Layar akan menampilkan nilai gaya saat ini, grafik bar, dan bisa juga nilai puncak (peak). Jika alarm diaktifkan, alat akan memberi sinyal ketika gaya melampaui batas yang ditetapkan.
7. Simpan data: Tekan tombol penyimpanan untuk merekam hasil ke memori internal. PCE-DFG 1000 X mampu menyimpan hingga jutaan titik data dalam memori 32 GB.
8. Transfer data: Hubungkan alat ke PC melalui kabel USB-C, gunakan perangkat lunak yang disertakan untuk mengunduh, menganalisis, dan mengekspor data dalam format laporan.
9. Analisis: Buat grafik gaya terhadap waktu, identifikasi nilai peak, yield point, atau gaya aktuasi. Bandingkan dengan spesifikasi produk.
10. Perawatan: Bersihkan sensor dan attachment setelah pemakaian, simpan dalam koper, dan lakukan kalibrasi ulang secara berkala sesuai rekomendasi pabrikan.

Cara Membaca dan Menganalisis Hasil

Data yang dihasilkan oleh dynamometer digital berupa rangkaian nilai gaya pada setiap titik waktu. Berikut cara membacanya:

• Nilai numerik: Pada layar utama, Anda dapat melihat nilai gaya saat ini secara langsung. Beberapa alat juga menampilkan nilai maksimum (peak hold) dan minimum.
• Grafik bar: Memberikan gambaran visual seberapa besar gaya yang terukur relatif terhadap rentang ukur penuh.
• Grafik riwayat: Melalui perangkat lunak, Anda dapat menampilkan kurva gaya vs. waktu. Kurva ini membantu mendeteksi anomali seperti lonjakan tiba-tiba atau penurunan gaya.

Untuk analisis lebih lanjut, perhatikan:

• Konsistensi: Apakah nilai gaya antar sampel seragam? Standar deviasi yang kecil menandakan proses produksi yang stabil.
• Peak force: Bandingkan dengan spesifikasi desain. Jika melebihi batas, komponen mungkin perlu diperkuat.
• Bentuk kurva: Kurva yang landai menandakan material elastis, sedangkan kurva yang turun drastis setelah puncak menandakan kegagalan getas.

Masalah Umum dalam Pengujian

Beberapa kendala yang sering dihadapi saat pengukuran gaya tarik dan tekan di laboratorium:

Masalah	Penyebab	Solusi
Pembacaan tidak stabil	Getaran mekanis, koneksi longgar, atau sampel bergerak	Gunakan test stand, kencangkan attachment, isolasi dari getaran
Drift nilai nol	Tegangan sensor berubah karena suhu	Lakukan zero setting ulang, biarkan alat mencapai suhu stabil
Data terekam tidak lengkap	Laju pengukuran terlalu rendah untuk kejadian cepat	Tingkatkan laju sampling (hingga nilai maksimal yang didukung alat)
Kesalahan satuan	Pengaturan unit tidak sesuai	Periksa menu pengaturan dan ubah ke satuan yang diinginkan
Overload	Gaya melebihi kapasitas maksimum	Gunakan alat dengan rentang yang lebih besar (misal 1000 N) atau kurangi beban

Best Practice agar Pengujian Lebih Konsisten

Untuk memperoleh hasil pengukuran yang akurat dan repeatable, ikuti panduan berikut:

• Kalibrasi teratur: Kalibrasi force gauge setidaknya setahun sekali atau setelah benturan keras. PCE-DFG 1000 X memiliki fitur pengingat kalibrasi (calibration reminder).
• Gunakan test stand: Pengujian manual dengan tangan sering memberikan hasil yang tidak konsisten. Force test stand memberikan laju pembebanan yang seragam.
• Kontrol lingkungan: Suhu dan kelembaban dapat mempengaruhi sifat material dan sensor. Simpan alat pada kondisi yang ditentukan (operasi: -20 … +65 °C, 10 … 95% RH).
• Pilih attachment yang tepat: Gunakan kait atau plat yang sesuai dengan bentuk sampel agar gaya terdistribusi merata.
• Lakukan pengujian ulang: Ambil minimal 5 sampel untuk setiap kondisi, lalu hitung rata-rata dan standar deviasi.
• Catat parameter pengujian: Dokumentasikan laju sampling, suhu ruangan, nomor seri alat, dan tanggal kalibrasi.
• Manfaatkan perangkat lunak: Gunakan PC software untuk mengotomatiskan pengumpulan data dan membuat laporan yang profesional.

Rekomendasi Alat Berdasarkan Kebutuhan

Tidak semua aplikasi memerlukan dynamometer dengan kapasitas 1000 N. Berikut panduan memilih force gauge yang tepat:

• Gaya kecil: Cocok untuk uji tombol, sakelar, atau material tipis. Cari alat dengan resolusi tinggi dan rentang yang sesuai.
• Gaya sedang: Untuk uji kabel, pengait, atau komponen plastik. PCE-DFG 1000 X dengan resolusi yang baik mencakup rentang ini.
• Gaya besar: Untuk uji material struktural, logam, atau beton. PCE-DFG 1000 X mampu hingga 1000 N, namun aplikasi di atas itu memerlukan alat dengan kapasitas lebih besar.
• Kebutuhan data logging: Jika Anda memerlukan analisis tren jangka panjang, pilih alat dengan memori besar dan antarmuka yang mendukung transfer data.
• Mobilitas: Alat dengan berat ringan dan baterai tahan lama sangat ideal untuk inspeksi lapangan.

Apabila Anda membandingkan dengan metode manual (menggunakan timbangan pegas atau beban mati), dynamometer digital memberikan keunggulan dalam akurasi, kecepatan, dan kemudahan dokumentasi. Untuk quality control modern, investasi pada force gauge digital dapat menjadi langkah yang tepat.

FAQ Singkat

Q: Apa perbedaan antara gaya tarik dan tekan?
A: Gaya tarik bekerja dengan meregangkan material, sedangkan gaya tekan memampatkannya. Kedua jenis gaya dapat diukur dengan force gauge yang sama, tinggal mengganti attachment dan mode pengukuran.

Q: Apakah PCE-DFG 1000 X bisa digunakan di lantai produksi yang berdebu?
A: Ya, alat ini memiliki tingkat perlindungan IP52 yang tahan terhadap debu dan percikan air ringan. Namun, hindari paparan air berlebih.

Q: Bagaimana cara mentransfer data ke Excel?
A: Gunakan perangkat lunak PC yang disertakan untuk mengekspor data dalam format CSV atau teks, lalu buka di Excel.

Q: Berapa lama baterai bertahan?
A: Sekitar waktu yang cukup untuk penggunaan harian. Daya bisa diisi ulang melalui USB-C.

Q: Apakah alat ini perlu dikalibrasi ulang?
A: Ya, disarankan kalibrasi tahunan. Alat ini memiliki fitur pengingat kalibrasi untuk membantu Anda.

Kesimpulan

Pengukuran gaya tarik dan tekan merupakan pilar penting dalam quality control yang dapat membantu Anda memverifikasi kekuatan, konsistensi, dan keandalan produk. Dengan memahami konsep dasar, parameter yang diuji, metode yang tepat, serta prosedur yang benar, Anda dapat membantu meminimalkan risiko kegagalan produk dan meningkatkan efisiensi produksi. Dynamometer digital seperti PCE-DFG 1000 X menawarkan akurasi tinggi, kemampuan data logging ekstensif, dan kemudahan penggunaan yang bermanfaat bagi profesional di laboratorium dan industri.
