Pilih HRC, HB, atau HV untuk Inspeksi Komponen Powertrain

Setiap komponen powertrain, dari poros engkol hingga pin piston, menyimpan potensi risiko yang tidak terlihat oleh mata: ketidaksesuaian nilai kekerasan material. Data dari analisis kegagalan di industri otomotif menunjukkan bahwa lebih dari 40% kasus keausan prematur dan retak fatik pada gir transmisi dan bearing berakar dari kontrol kualitas kekerasan yang tidak presisi. Masalahnya bukan terletak pada alat ukur yang tidak akurat, melainkan pada pemilihan metode uji kekerasan powertrain yang tidak tepat.

Komponen dengan material heterogen seperti besi cor kelabu memerlukan pendekatan berbeda dibandingkan lapisan tipis karburasi pada gigi transmisi. Pertanyaan inti yang selalu muncul: kapan Anda menggunakan Rockwell (HRC) untuk efisiensi, Brinell (HB) untuk material kasar, atau Vickers (HV) untuk analisis mikro? Konsekuensi dari pemilihan yang keliru sangat mahal, mulai dari lolosnya komponen inspeksi yang berpotensi gagal di lapangan hingga pemborosan biaya penggantian massal. Di sinilah alat multi-metode seperti NOVOTEST TB-BRV-D memecahkan kebuntuan, mengintegrasikan tiga fungsi pengujian dalam satu platform digital yang patuh pada standar ASTM dan ISO.

1. Perbandingan Spesifikasi Produk
2. Analisis Penyebab Kegagalan pada Komponen Powertrain
3. Kapan Harus Menggunakan NOVOTEST TB-BRV-D untuk Inspeksi Powertrain
4. Rekomendasi Berdasarkan Kebutuhan Inspeksi
5. Kesimpulan
6. FAQ
   1. Apakah NOVOTEST TB-BRV-D dapat mengukur kekerasan semua logam powertrain?
   2. Metode mana yang paling akurat untuk mengukur case depth setelah carburizing?
   3. Bagaimana cara mengubah hasil antara HRC, HB, dan HV dengan alat ini?
   4. Apakah pengujian dengan alat ini bersifat merusak?
7. References

Perbandingan Spesifikasi Produk

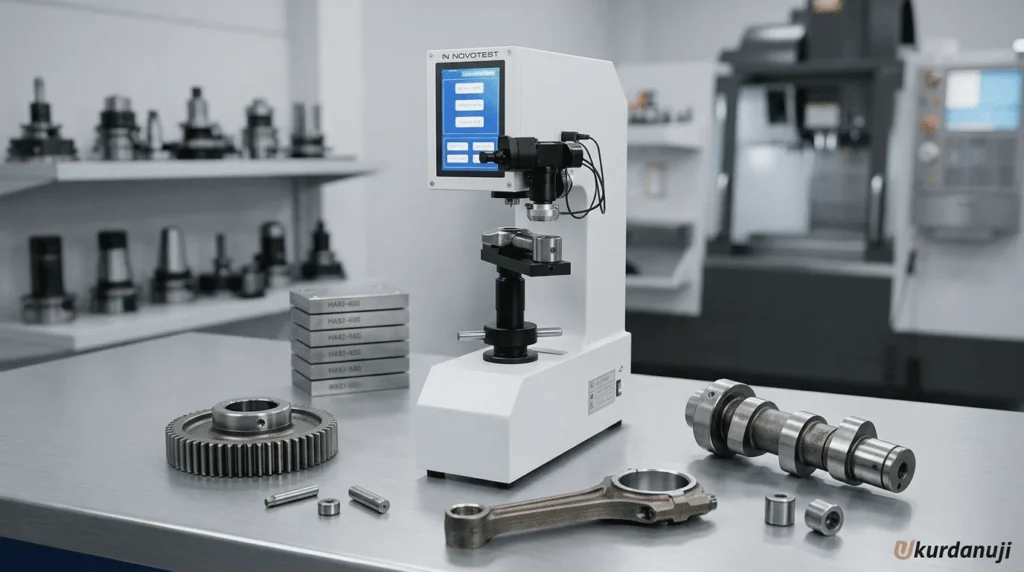

Kemampuan untuk beralih antara metode Rockwell, Brinell, dan Vickers tanpa mengganti mesin menjadi keunggulan kompetitif dalam inspeksi powertrain modern. Analisis teknis terhadap spesifikasi NOVOTEST TB-BRV-D membuktikan bahwa alat ini merangkum tiga filosofi pengujian kekerasan dalam satu sistem otomatis.

Tabel perbandingan berikut menguraikan parameter kritis yang mendukung aktivitas inspeksi Anda:

Platform NOVOTEST TB-BRV-D menawarkan lebih dari sekadar variasi beban. Layar sentuh digital menampilkan nilai kekerasan secara langsung dan real-time, mengeliminasi potensi kesalahan pembacaan manual. Untuk metode Brinell dan Vickers yang memerlukan pengukuran diameter jejak indentasi, alat ini menyediakan built-in mikroskop presisi tinggi dengan backlighting. Pengguna tidak perlu memindahkan sampel ke mikroskop eksternal karena meja khusus memungkinkan pengukuran jejak langsung di dalam mesin. Fitur konversi otomatis antar skala kekerasan juga memangkas waktu yang dibutuhkan teknisi untuk merujuk tabel konversi manual. Dengan berat bersih 110 kg dan motor listrik otomatis untuk pembebanan, alat ini cukup kokoh untuk lantai produksi namun tetap presisi untuk laboratorium metalurgi.

Analisis Penyebab Kegagalan pada Komponen Powertrain

Kegagalan komponen powertrain jarang terjadi secara spontan; sebagian besar berawal dari ketahanan aus yang tidak memadai atau ketangguhan yang tidak seimbang akibat penyimpangan kekerasan. Memahami hubungan kausal antara nilai kekerasan dan mode kegagalan spesifik sangat krusial dalam menentukan metode uji kekerasan powertrain yang tepat.

Hubungan paling kritis terlihat pada fenomena pitting dan spalling pada permukaan gigi transmisi. Ketika kekerasan inti atau permukaan gigi berada di bawah spesifikasi desain, tegangan kontak Hertzian yang berulang menciptakan retakan mikro di bawah permukaan. Retakan ini merambat dan menyebabkan pengelupasan material (spalling). Dalam situasi ini, metode Rockwell (HRC) sering kali hanya memberikan gambaran rata-rata, namun tidak mampu mendeteksi gradien kekerasan pada case depth karburasi yang tipis. Metode Vickers (HV) menjadi esensial karena memungkinkan pengukuran pada penampang melintang gigi dengan beban rendah (HV30 atau HV100) untuk memetakan profil kekerasan dari permukaan ke inti.

Untuk komponen besar dan heterogen seperti flywheel atau blok silinder besi cor, masalah dominan adalah retak saat pembebanan. Besi cor mengandung grafit yang membuat distribusi kekerasan mikro tidak seragam. Pengujian Rockwell yang menggunakan indentor kecil berpotensi mengenai area grafit murni dan menghasilkan kekerasan semu yang sangat rendah, atau mengenai matriks perlit murni yang sangat keras, sehingga data tidak representatif. Metode Brinell dengan bola indentor 5 mm atau 10 mm menjadi solusi valid karena merata-ratakan area pengukuran yang lebih luas, merepresentasikan sifat mekanik massal material.

Kasus kegagalan lain yang signifikan adalah penurunan kekerasan akibat overheating saat proses grinding pada poros (shaft). Suhu berlebih mengubah martensit temper menjadi struktur yang lebih lunak, menciptakan zona lunak (soft spots). Zona ini hanya berdimensi beberapa mikrometer. Hanya pengukuran mikro menggunakan metode Vickers yang mampu mendeteksi anomali lokal tersebut, sementara metode Rockwell akan melewatkan cacat ini karena area indentasinya terlalu besar.

Kapan Harus Menggunakan NOVOTEST TB-BRV-D untuk Inspeksi Powertrain

Fleksibilitas menjadi kebutuhan utama ketika satu jalur produksi menangani beragam komponen dengan spesifikasi pengujian yang berbeda. NOVOTEST TB-BRV-D menemukan nilai strategisnya sebagai alat uji universal yang mengeliminasi kebutuhan akan tiga mesin terpisah.

Pertimbangkan skenario produksi campuran di mana sebuah pabrik memproduksi connecting rod dan bearing shell secara paralel. Connecting rod baja tempa memerlukan uji Brinell untuk memverifikasi struktur mikro hasil normalisasi, sementara bearing shell dengan lapisan Babbitt yang lunak memerlukan Rockwell Superficial atau HB skala rendah. Alih-alih mengoperasikan dua alat uji berbeda dengan prosedur kalibrasi yang terpisah, operator cukup mengganti indentor dan memilih program uji di layar sentuh NOVOTEST TB-BRV-D. Sistem aktuator listrik yang sepenuhnya otomatis memastikan gaya beban diterapkan secara konsisten sesuai skala yang dipilih.

Alat ini juga unggul dalam inspeksi lapangan terbatas. Selama audit kualitas atau walk-down inspeksi, teknisi sering menemukan komponen yang mencurigakan namun tidak memiliki dokumen spesifikasi kekerasan yang jelas. Dengan NOVOTEST TB-BRV-D, teknisi dapat memulai dengan Brinell untuk mengecek besi cor, beralih ke HRC untuk baja keras, lalu mengonfirmasi ketebalan lapisan menggunakan Vickers, semua dalam satu rangkaian pengujian tanpa memindahkan sampel ke mesin lain. Alat ini secara signifikan mempersingkat waktu analisis forensik kegagalan, terutama saat teknisi perlu mengukur crankshaft (HB), pin piston (HRC), dan nitrided layer pada ring groove (HV) dari satu piston yang sama untuk mengumpulkan bukti mekanisme kerusakan.

Rekomendasi Berdasarkan Kebutuhan Inspeksi

Tidak ada metode tunggal yang superior secara universal. Keputusan memilih HRC, HB, atau HV harus mengikuti logika berbasis material, geometri, dan target inspeksi. Panduan terstruktur berikut membantu teknisi mengarahkan pemilihan metode uji kekerasan powertrain secara sistematis.

Apabila menyusun alur keputusan dalam narasi: periksa terlebih dahulu homogenitas dan kekerasan material. Jika material kasar dan heterogen (besi cor kelabu, paduan tembaga cor), Brinell (HB) selalu menjadi pilihan utama. Indentor bola besar menghasilkan nilai rata-rata yang stabil, merepresentasikan kekuatan struktural sebenarnya. Untuk material keras dan homogen di atas 40 HRC, seperti baja bantalan atau pin yang dikeraskan penuh, Rockwell (HRC) memberikan kecepatan dan keandalan tanpa memerlukan pengukuran optik yang rumit. Namun, jika objek memiliki lapisan permukaan tipis (case hardened, nitride, chrome plating) atau komponen berukuran mikro (roller bearing kecil, ball stud), Vickers (HV) menjadi metode yang tidak bisa ditawar.

Pertimbangan kedua adalah ukuran komponen dan ketebalan minimum. Standar menetapkan bahwa ketebalan spesimen harus sepuluh kali lipat kedalaman indentasi. Untuk shaft berdiameter kecil atau komponen lembaran, indentasi HRC mungkin menembus terlalu dalam, sehingga HV30 atau HV100 dengan jejak mikroskopis lebih valid. Sebaliknya, mengukur flywheel besar dengan Vickers akan sia-sia dan tidak representatif; Brinell tetap menjadi standar emas di sini.

Dari sisi tujuan inspeksi, pilihan metode juga terpolarisasi. Untuk inspeksi produksi massal yang membutuhkan throughput tinggi, Rockwell adalah juaranya karena siklus pengukuran hanya 5–60 detik dan hasil langsung terbaca digital. Akan tetapi, untuk validasi proses perlakuan panas seperti karburasi atau induksi hardening, inspektor harus memetakan gradien kekerasan menggunakan Vickers sesuai ASTM E384. NOVOTEST TB-BRV-D merangkum semua skenario ini, memungkinkan pengguna menerapkan logika pemilihan tanpa harus berkompromi akibat keterbatasan kapasitas mesin.

Kesimpulan

Efektivitas inspeksi powertrain tidak diukur dari kecanggihan alat semata, melainkan dari ketepatan metodologi yang disesuaikan dengan karakteristik fisik komponen. Mengandalkan Rockwell untuk mengukur besi cor atau menggunakan Vickers untuk kontrol massal adalah kekeliruan prosedural yang berisiko tinggi meloloskan cacat. Pemilihan metode uji kekerasan powertrain yang tepat—HRC untuk kecepatan dan material homogen keras, HB untuk stabilitas pada struktur kasar, dan HV untuk resolusi tinggi pada lapisan tipis—merupakan fondasi jaminan kualitas yang berdampak langsung pada ketahanan aus dan umur fatik.

Mengintegrasikan ketiga metode dalam satu alat uji, seperti NOVOTEST TB-BRV-D, mengubah paradigma pengujian dari sekadar compliance checklist menjadi analisis teknik yang komprehensif. Kemampuan untuk beralih skala secara instan, dipadukan dengan akurasi digital dan kepatuhan terhadap ASTM/ISO, memberikan kendali penuh kepada insinyur QC dalam mendeteksi anomali sebelum komponen terpasang. Evaluasi kembali prosedur inspeksi Anda saat ini; berinvestasi pada alat serbaguna adalah langkah strategis untuk meminimalkan risiko kegagalan dan mengoptimalkan efisiensi lantai produksi.

Sebagai mitra pengadaan alat ukur yang berpengalaman, CV. Java Multi Mandiri menyediakan NOVOTEST TB-BRV-D dan berbagai alat uji kekerasan lainnya untuk mendukung kebutuhan inspeksi komponen powertrain di sektor manufaktur dan otomotif. Kami adalah distributor resmi yang berfokus pada penyediaan alat ukur dan alat uji industri untuk memastikan proses produksi Anda memenuhi standar kualitas internasional. Pelajari lebih lanjut tentang bagaimana kami dapat mendukung peningkatan kontrol kualitas di fasilitas Anda melalui laman CV. Java Multi Mandiri. Untuk konsultasi mendalam mengenai alat yang tepat bagi aplikasi spesifik Anda, tim teknis kami siap membantu melalui layanan konsultasi gratis.

FAQ

Apakah NOVOTEST TB-BRV-D dapat mengukur kekerasan semua logam powertrain?

Alat ini mampu mengukur spektrum material yang sangat luas, mencakup logam ferrous (baja, besi cor, baja karbon rendah, baja tempered), logam non-ferrous (paduan aluminium, tembaga), serta paduan keras dan lapisan yang mengalami perlakuan kimia. Dengan rentang kekerasan Rockwell (20-70 HRC), Brinell (8-650 HB), dan Vickers (14-3000 HV), hampir semua logam rekayasa yang digunakan dalam manufaktur powertrain masuk dalam kapabilitas pengukuran alat ini.

Metode mana yang paling akurat untuk mengukur case depth setelah carburizing?

Vickers (HV) merupakan metode paling akurat dan direkomendasikan untuk evaluasi case depth. Standar seperti ASTM E92 dan ISO 6507 secara spesifik merujuk Vickers karena indentor piramida intan mampu menghasilkan jejak mikroskopis yang sangat kecil, memungkinkan pengukuran berturut-turut pada penampang melintang untuk menentukan jarak dari permukaan ke titik di mana kekerasan turun ke batas spesifik (biasanya 550 HV). HRC tidak memiliki resolusi spasial untuk membaca gradien kekerasan pada lapisan karburasi yang tipis.

Bagaimana cara mengubah hasil antara HRC, HB, dan HV dengan alat ini?

NOVOTEST TB-BRV-D memiliki fitur internal konversi kekerasan otomatis berdasarkan tabel korelasi ASTM E140. Pengguna cukup melakukan indentasi dengan metode yang relevan untuk material tersebut, dan melalui antarmuka layar sentuh, sistem menghitung serta menampilkan nilai ekuivalen dalam skala lain. Penting untuk diingat bahwa konversi ini bersifat pendekatan matematis; untuk akurasi tertinggi, pengukuran langsung dengan metode dan beban standar selalu direkomendasikan.

Apakah pengujian dengan alat ini bersifat merusak?

Pengujian dengan Brinell, Rockwell, dan Vickers dalam skala makro ini menimbulkan indentasi yang terlihat pada permukaan komponen, sehingga secara teknis digolongkan sebagai uji destruktif minor atau “semi-destructive”. Pada komponen presisi, jejak indentasi dapat bertindak sebagai titik konsentrasi tegangan, sehingga pengujian biasanya dilakukan pada area non-kritis atau pada sampel kupon. Jejak ini tidak menghancurkan komponen utuh, sehingga komponen yang diuji masih bisa tetap digunakan jika estetika dan jejak tekan tidak mempengaruhi fungsi.

Rekomendasi Hardness Tester

References

1. ASTM International. (2022). ASTM E18-22: Standard Test Methods for Rockwell Hardness of Metallic Materials. West Conshohocken, PA: ASTM.
2. ASTM International. (2018). ASTM E384-17: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM.
3. ISO. (2015). ISO 6506-1:2014: Metallic materials — Brinell hardness test — Part 1: Test method. Geneva: International Organization for Standardization.
4. ISO. (2017). ISO 6507-1:2018: Metallic materials — Vickers hardness test — Part 1: Test method. Geneva: International Organization for Standardization.
5. Bhaumik, S. K., & others. (2008). “Failure Analysis of Aero-Engine Bearings: The Role of Hardness.” Engineering Failure Analysis, 15(3), 253-265.
