Panduan Memilih Dynamometer PCE-DFG 500 X Berdasarkan Kebutuhan Aplikasi dan Spesifikasi

Ketika teknisi QA sedang menyiapkan pengujian tear-off force untuk komponen plastik yang baru tiba dari pemasok, satu pertanyaan biasanya muncul lebih dulu sebelum menyentuh alat: apakah force gauge yang tersedia benar-benar sesuai dengan karakteristik pengujian hari ini? Pertanyaan serupa juga muncul di laboratorium pengembangan produk, saat tim R&D perlu memvalidasi gaya aktuasi tombol pada prototipe panel kontrol. Memilih dynamometer bukan sekadar melihat angka kapasitas maksimum di spesifikasi, melainkan mencocokkan seluruh kemampuan alat dengan pola pengujian yang berulang, variasi sampel, dan kebutuhan dokumentasi mutu.

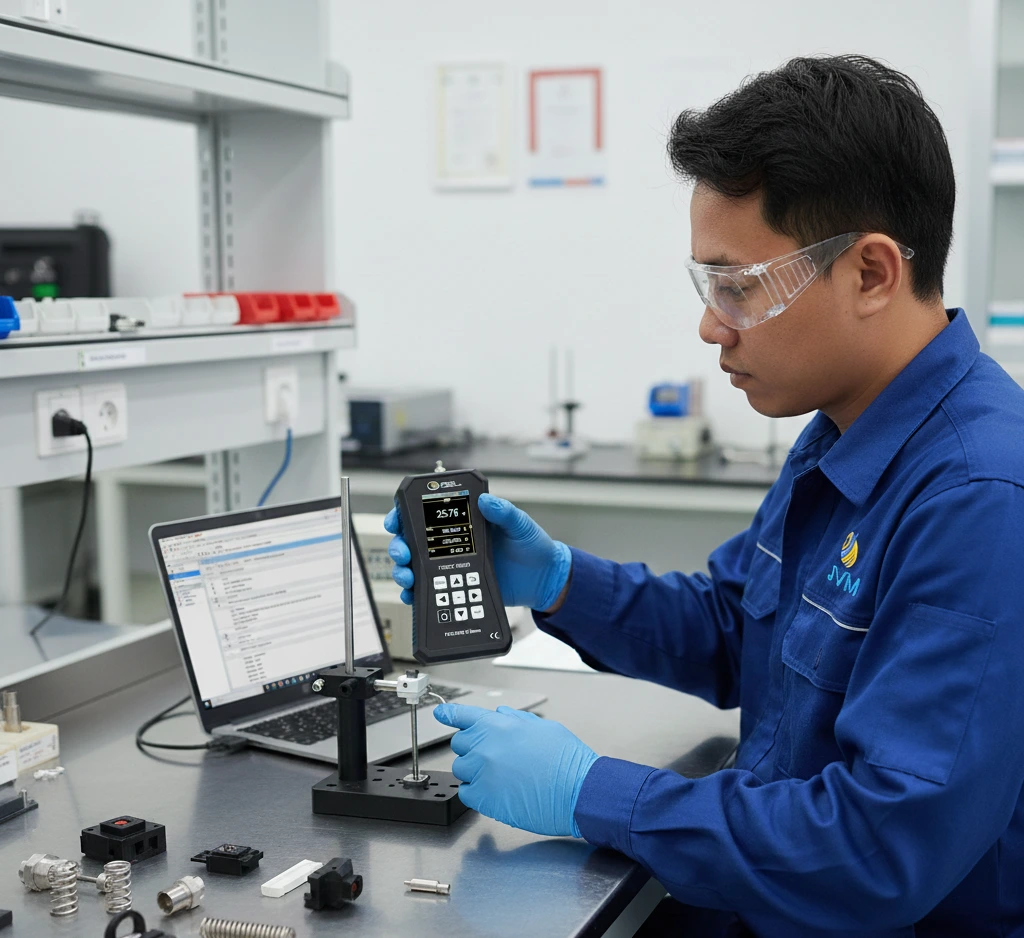

Dynamometer PCE-DFG 500 X adalah salah satu force gauge dengan sel pengukuran internal yang sering dipertimbangkan untuk pengukuran gaya tarik dan tekan hingga 500 N. Alat ini membawa sejumlah fitur yang dapat relevan untuk satu laboratorium, tetapi mungkin berlebihan untuk bengkel kecil yang hanya perlu pengecekan cepat. Artikel ini disusun sebagai panduan memilih dan mengevaluasi PCE-DFG 500 X berdasarkan kebutuhan aplikasi, spesifikasi, dan skenario penggunaan yang realistis, agar keputusan pembelian Anda lebih terukur dan tidak hanya bergantung pada brosur.

Mengapa Pemilihan Alat Perlu Diperhatikan

Force gauge yang tidak sesuai dengan kebutuhan pengujian bisa menimbulkan lebih banyak masalah daripada menyelesaikannya. Di lini produksi, alat yang kapasitasnya terlalu kecil berisiko mengalami overload berulang yang menurunkan akurasi sel pengukuran lebih cepat. Di sisi lain, alat dengan kapasitas terlalu besar untuk sampel yang kecil sering kehilangan sensitivitas pada rentang bawah, sehingga variasi kecil pada gaya tekan tidak terbaca dengan baik.

PCE-DFG 500 X menawarkan rentang 0 hingga 500 N dengan resolusi 0,1 N. Untuk laboratorium yang menguji komponen seperti sambungan kabel, tuas kecil, atau sakelar dengan gaya aktuasi di bawah 100 N, resolusi ini sudah cukup untuk mendeteksi perbedaan yang relevan. Namun kalau pekerjaan sehari-hari Anda berkisar pada pengukuran di bawah 5 N, ada baiknya mempertimbangkan apakah resolusi 0,1 N masih memadai atau Anda perlu varian dengan rentang lebih rendah.

Pemilihan juga berdampak langsung pada efisiensi teknis harian. Alat yang mendukung penyimpanan log pengukuran secara otomatis, misalnya, mengurangi ketergantungan pada catatan manual operator. Dalam konteks standar mutu yang mewajibkan ketelusuran data, kemampuan logging bawaan dapat mengurangi beban administratif tim QA secara berarti.

Jenis-Jenis Alat atau Metode

Secara umum, pengukuran gaya tarik dan tekan di lingkungan industri dan laboratorium dapat dilakukan dengan beberapa pendekatan. Memahami perbandingan ini membantu menempatkan PCE-DFG 500 X pada posisi yang tepat sebelum Anda memutuskan.

• Neraca pegas analog: Alat mekanis sederhana yang mengandalkan deformasi pegas untuk membaca gaya. Tidak memerlukan daya listrik dan mudah dipindahkan, tetapi resolusi dan akurasi terbatas. Tidak ada logging data dan sangat bergantung pada pembacaan visual operator.
• Force gauge digital genggam: Seperti PCE-DFG 500 X, alat ini membawa sel pengukuran internal atau eksternal dengan tampilan digital, penyimpanan data, dan berbagai mode pengukuran. Akurasi lebih tinggi dan dapat diintegrasikan dengan test stand untuk pengujian yang lebih stabil.
• Universal testing machine (UTM): Mesin besar yang biasanya duduk di laboratorium dengan kapasitas dari ratusan hingga ribuan Newton atau lebih. Menawarkan kontrol gerak yang presisi dan software analisis yang kuat, tetapi investasi awal dan ruang instalasi jauh lebih besar.

PCE-DFG 500 X berada di kategori force gauge digital genggam. Alat ini bisa dioperasikan secara portabel oleh satu operator, tetapi juga dapat dipasang pada test stand seperti LTS-20 atau PCE-MTS500 untuk pengujian yang memerlukan kecepatan tarik atau tekan yang lebih konsisten. Kemampuan adaptasi ini menjadi pertimbangan penting jika Anda berencana meningkatkan kapasitas pengujian di masa mendatang tanpa membeli UTM penuh.

Spesifikasi yang Wajib Dicek

Spesifikasi teknis adalah bagian yang paling sering dilihat pertama kali, tetapi sering pula hanya dibaca sekilas. Untuk force gauge, beberapa parameter perlu diperiksa lebih hati-hati karena saling memengaruhi cara alat berperilaku dalam pengujian nyata.

Rentang ukur dan resolusi

PCE-DFG 500 X memiliki rentang ukur 0 hingga 500 N dengan resolusi 0,1 N. Rentang ini mencakup banyak aplikasi pengujian komponen mekanik dan elektromekanik, seperti gaya cabut konektor, gaya tekan pegas, atau gaya sobek kemasan. Resolusi 0,1 N cukup untuk membedakan variasi gaya pada sebagian besar pengujian tersebut, meskipun untuk sampel yang sangat sensitif di bawah 2 N, pertimbangan varian dengan rentang lebih kecil tetap perlu.

Akurasi

Akurasi tercantum ±0,05 % F.S. (full scale). Dalam praktiknya, deviasi maksimum yang mungkin terjadi berada pada tingkat yang sangat rendah terhadap keseluruhan rentang ukur. Pada pengukuran mendekati kapasitas penuh, akurasi ini memberikan hasil yang stabil. Pada rentang rendah, misalnya 10 N, persentase deviasi terhadap nilai terukur tentu lebih besar dibandingkan terhadap F.S., tetapi masih dalam batas yang dapat diterima untuk kelas alat ini.

Laju pengukuran yang dapat disesuaikan

Satu spesifikasi yang sering terlewat adalah adjustable measurement rate: PCE-DFG 500 X dapat mengambil data dari 1 Hz hingga 7200 Hz. Untuk pengujian yang memerlukan respons cepat seperti crack detection (mendeteksi momen retakan material), laju tinggi dapat membantu merekam perubahan gaya secara tajam. Sebaliknya, untuk pengukuran beban statis atau creep sederhana, laju rendah sudah memadai dan menghemat memori.

Satuan ukur

Alat ini mendukung banyak satuan: N, kg, g, lb, kN, t, Pa, kPa, Nm, Ncm, bahkan ft. Fleksibilitas satuan berguna ketika Anda bekerja dengan standar atau dokumentasi yang berbeda-beda antar proyek tanpa perlu konversi manual.

Memori internal

Kapasitas memori internal 32 GB yang bisa menampung hingga 30 juta titik pengukuran adalah angka yang cukup besar untuk alat genggam. Operator dapat merekam ribuan siklus pengujian tanpa perlu memindahkan data ke komputer setiap hari. Data logging dengan interval yang bisa diatur dari 1 Hz hingga 7200 Hz juga memberi keleluasaan dalam memilih kerapatan data sesuai kebutuhan analisis.

Perlindungan dan daya tahan

Dengan rating IP52, PCE-DFG 500 X terlindung dari debu dalam jumlah terbatas dan percikan air ringan. Bukan untuk lingkungan basah atau berdebu berat, tetapi cukup untuk laboratorium standar dan area produksi yang bersih hingga semi-kering. Suhu operasi -20 hingga 65 °C juga memberi toleransi lingkungan yang cukup luas.

Fitur yang Sebaiknya Ada

Selain spesifikasi dasar, fitur-fitur pendukung turut menentukan kenyamanan alat dalam rutinitas harian. Berikut adalah fitur yang ada di PCE-DFG 500 X yang perlu Anda pertimbangkan relevansinya.

Layar grafis dan tampilan batang

Layar LCD dengan iluminasi tidak hanya menampilkan angka besar. Tampilan grafik dan bar chart membantu operator melihat tren gaya secara visual tanpa harus mengalihkan perhatian ke komputer. Saat pengujian dengan beban yang naik bertahap, grafik langsung memberikan gambaran apakah proses pembebanan berjalan mulus atau ada lonjakan yang tidak terduga.

Mode alarm

Ada empat mode alarm: Inside, Outside, Crack, dan Switch off. Mode Inside dan Outside berguna untuk pengujian dengan batas spesifikasi atas dan bawah. Jika nilai terukur keluar dari rentang yang ditetapkan, alarm optik dan akustik berbunyi, membantu operator langsung mengidentifikasi sampel yang tidak sesuai tanpa terus-menerus melihat layar.

Mode Crack mendeteksi penurunan gaya mendadak yang mengindikasikan retakan atau putusnya material. Fitur ini berguna untuk pengujian tarik sederhana di test stand. Mode Switch off memungkinkan alat memberi sinyal saat gaya turun di bawah ambang tertentu, relevan untuk pengujian aktuasi sakelar.

Pengingat kalibrasi

Fitur calibration reminder sederhana tetapi sangat praktis bagi laboratorium yang memiliki jadwal kalibrasi berkala. Alat akan mengingatkan saat waktu kalibrasi berikutnya tiba, mengurangi risiko pengukuran dengan alat yang sudah melewati masa kalibrasi tanpa disadari.

USB-C dan PC software

Antarmuka USB-C memungkinkan transfer data ke komputer dengan kabel standar yang mudah ditemukan. Software yang disertakan dalam paket pembelian menyediakan platform untuk mengelola log pengukuran, membuat laporan, dan mengekspor data. Bagi tim yang perlu menyusun laporan mutu mingguan atau bulanan, integrasi ini dapat mempercepat proses dokumentasi.

Sel pengukuran dan aksesori adaptif

PCE-DFG 500 X sendiri adalah model dengan sel pengukuran internal, tetapi berbagai eyelet dan hook dengan ulir M6 dapat dipasang langsung ke sel ukur. Anda juga bisa memasang perangkat buatan sendiri melalui ulir tersebut. Aksesori tambahan seperti clamping device PCE-SJJ07, PCE-SJJ08, adapter untuk uji tekan PCE-SJJ01, atau holder untuk pengujian tombol PCE-SJJ032 memperluas fleksibilitas alat tanpa harus membeli force gauge baru untuk setiap jenis pengujian.

Cara Membandingkan Produk

Jika Anda sedang membandingkan PCE-DFG 500 X dengan force gauge lain atau dengan metode manual, beberapa aspek berikut dapat menjadi kerangka perbandingan yang lebih terstruktur.

Akurasi vs harga

Bandingkan spesifikasi akurasi dalam satuan F.S. yang sama. Beberapa force gauge di kelas yang lebih ekonomis mungkin memiliki toleransi akurasi yang lebih longgar. Pada rentang 500 N, selisih deviasi yang tampak kecil di atas kertas bisa menjadi signifikan ketika Anda bekerja dengan batas toleransi yang ketat.

Kemampuan logging

Metode manual dengan neraca pegas sama sekali tidak memiliki logging. Operator mencatat di kertas, dan risiko salah tulis selalu ada. Force gauge dengan memori internal seperti PCE-DFG 500 X menghilangkan risiko itu dan menyediakan data yang siap diolah. Saat membandingkan dua force gauge digital, periksa kapasitas memori dan interval logging; tidak semua alat di kelas ini menyediakan penyimpanan sebesar 32 GB.

Integrasi test stand

Jika pengujian Anda memerlukan pengulangan tinggi dengan kecepatan tarik yang konsisten, periksa apakah force gauge yang Anda bandingkan dapat dipasang pada test stand yang sudah tersedia. PCE-DFG 500 X kompatibel dengan beberapa test stand, termasuk LTS-20 yang lebih ringkas dan PCE-MTS500 untuk beban lebih besar dengan motorized control. Kemampuan ini membuat alat genggam Anda bisa berfungsi seperti mesin uji mini ketika dipasangkan dengan test stand yang sesuai.

Ekosistem aksesori

Satu force gauge bisa dipakai untuk berbagai bentuk sampel jika aksesori cengkeram dan adapter mencukupi. PCE-DFG 500 X memiliki daftar aksesori yang cukup panjang: dari pliers untuk trigger test, clamping device untuk tensile test khusus bulu atau bristle, hingga thrust washer untuk engine test stand. Sebelum membeli, petakan jenis sampel yang akan diuji dalam enam hingga dua belas bulan ke depan dan cocokkan dengan aksesori yang tersedia.

Biaya kepemilikan jangka panjang

Selain harga pembelian, pertimbangkan ketersediaan kalibrasi tahunan. PCE-DFG 500 X memiliki opsi ISO calibration certificate CAL-FG yang bisa dibeli bersamaan atau terpisah untuk kalibrasi berkala. Alat yang tidak memiliki jalur kalibrasi yang jelas bisa menjadi beban administrasi saat audit mutu.

Rekomendasi Berdasarkan Kebutuhan Pengguna

Tidak semua laboratorium atau bengkel memiliki kebutuhan yang sama. Berikut beberapa profil pengguna dan bagaimana PCE-DFG 500 X dapat dinilai kesesuaiannya.

Laboratorium QA komponen elektromekanik

Tim QA yang menguji gaya tarik konektor, gaya tekan sakelar, atau gaya cabut terminal akan sangat terbantu dengan mode alarm Inside/Outside. Rentang 500 N mencakup mayoritas komponen tersebut. Laju pengukuran tinggi berguna untuk menangkap momen kontak atau putusnya sambungan listrik kecil. Logging otomatis dan kemampuan ekspor ke PC mempermudah penyusunan laporan mutu bulanan tanpa entri manual.

Kesesuaian: Sangat tinggi, terutama jika dipasangkan dengan clamping device yang sesuai dan test stand untuk menjaga konsistensi kecepatan tarik.

Laboratorium pengujian material dan kemasan

Untuk uji sobek kemasan fleksibel, uji tarik ringan pada label atau seal, gaya 500 N sering kali lebih dari cukup. Mode Crack dapat membantu mendeteksi titik sobek atau lepasnya sambungan kemasan. Resolusi 0,1 N cukup untuk membedakan variasi kekuatan seal antara beberapa sampel produksi. Aksesori seperti PCE-SJJ06 adapter clamps untuk tensile test cocok untuk menjepit film atau lembaran tanpa merusaknya.

Kesesuaian: Tinggi, selama ketebalan dan kekuatan material masih dalam rentang alat.

Bengkel kalibrasi atau servis alat ukur kecil

Bengkel yang memerlukan referensi atau pengecekan cepat terhadap gaya pegas, tuas, atau aktuator kecil bisa menggunakan PCE-DFG 500 X sebagai alat portabel. Daya tahan baterai yang memadai untuk penggunaan sehari penuh tanpa isi ulang, serta fungsi automatic switch-off yang bisa diatur atau dinonaktifkan, membantu saat alat dipakai untuk pemantauan dalam durasi panjang.

Kesesuaian: Menengah-tinggi. Jika pekerjaan lebih banyak di bawah 10 N dan menuntut resolusi lebih halus, model dengan rentang lebih kecil mungkin lebih nyaman.

Lini produksi dengan pemeriksaan cepat

Operator produksi yang perlu memeriksa sampel secara periodik tanpa perlu logging mendalam bisa memanfaatkan fitur bar chart dan alarm sederhana. Namun jika kebutuhan hanya cek lolos/tidak dengan frekuensi sangat tinggi dan tanpa dokumentasi, sebagian fitur seperti memori 32 GB tidak termanfaatkan sepenuhnya. Investasi tetap bisa bernilai jika lini tersebut akan bertransformasi menuju pencatatan digital.

Kesesuaian: Sedang. Pertimbangkan apakah logging akan dibutuhkan dalam waktu dekat sebelum membeli. Jika tidak, force gauge yang lebih sederhana bisa menjadi alternatif penghematan.

Kesalahan Saat Membeli

Beberapa kesalahan umum terjadi saat memilih force gauge, dan memahami ini dapat membantu Anda menghindari pembelian yang kurang tepat.

Hanya melihat kapasitas maksimum

Fokus pada angka 500 N tanpa mempertimbangkan resolusi dan akurasi di rentang bawah sering menimbulkan kekecewaan. Jika sebagian besar pengukuran Anda berada di bawah 20 N, perhatikan spesifikasi resolusi 0,1 N dan bagaimana deviasi F.S. memengaruhi hasil di rentang rendah. Lakukan kalkulasi sederhana: tentukan rentang kerja tipikal Anda dan lihat apakah resolusi serta akurasi alat masih dapat diterima untuk toleransi produk Anda.

Mengabaikan kebutuhan aksesori hingga setelah pembelian

Force gauge tanpa adapter yang tepat ibarat kunci pas tanpa soket yang sesuai. Biaya aksesori bisa mencapai porsi yang cukup besar dari total investasi. Buat daftar bentuk dan dimensi sampel yang akan diuji, lalu periksa apakah adapter standar yang disertakan (satu set adapter ada dalam paket PCE-DFG 500 X) sudah mencukupi atau Anda perlu menambahkan clamping device khusus.

Tidak mengecek kompatibilitas test stand

Jika Anda berencana membeli test stand di kemudian hari, pastikan force gauge yang dibeli memiliki dimensi dan mounting yang kompatibel. PCE-DFG 500 X dengan dimensi 165 x 85 x 32 mm dan bobot 255 gram cocok untuk test stand LTS-20 maupun PCE-MTS500, tetapi tidak semua force gauge di pasaran memiliki adaptabilitas yang sama. Cek spesifikasi mounting sebelum Anda memisahkan anggaran antara alat dan test stand.

Lupa memperhitungkan jadwal dan akses kalibrasi

Force gauge digital adalah alat ukur yang memerlukan kalibrasi berkala. Sebelum membeli, pastikan ada penyedia kalibrasi yang dapat melayani alat dengan spesifikasi yang dibutuhkan di wilayah Anda, atau Anda dapat memesan sertifikat kalibrasi langsung saat pembelian. Sertifikat ISO CAL-FG tersedia sebagai aksesori untuk PCE-DFG 500 X, dan ini bisa menyederhanakan proses pada tahun pertama penggunaan.

Mengabaikan daya tahan lingkungan

IP52 memberikan perlindungan terbatas. Jika lingkungan pengujian Anda sangat lembap, berdebu, atau melibatkan cairan yang bisa menetes, alat ini mungkin perlu perlindungan tambahan atau enclosure. Jangan mengasumsikan bahwa “digital gauge” otomatis cukup tangguh untuk semua kondisi.

FAQ

Apakah PCE-DFG 500 X bisa mengukur gaya tarik dan tekan sekaligus dalam satu alat?
Ya, alat ini dirancang untuk mengukur gaya tarik (tensile) dan gaya tekan (compressive) dengan sel pengukuran internal yang sama. Anda hanya perlu mengganti aksesori ujung (eyelet, hook, atau adapter tekan) sesuai arah pengujian.

Berapa lama baterai bisa bertahan dalam pemakaian normal?
Waktu operasi biasanya cukup untuk pemakaian sehari penuh di laboratorium, tanpa perlu isi ulang di tengah hari. Durasi pastinya dapat bervariasi tergantung penggunaan backlight layar, frekuensi logging, dan laju pengukuran yang diatur.

Apakah software PC sudah termasuk atau perlu dibeli terpisah?
Software PC sudah termasuk dalam paket pembelian PCE-DFG 500 X, bersama dengan kabel USB-C, adapter set, dan carrying case.

Bagaimana cara mengganti satuan ukur?
Satuan ukur dapat dipilih melalui menu pengaturan alat. Pilihan satuan mencakup N, kg, g, lb, kN, t, Pa, kPa, Nm, Ncm, dan ft. Pergantian ini langsung diterapkan pada tampilan layar dan data yang direkam.

Apakah alat ini bisa digunakan untuk mengukur torsi?
Meskipun satuan Nm dan Ncm ada di daftar satuan, alat ini secara fundamental adalah force gauge linier, bukan torque meter. Untuk pengukuran torsi, diperlukan alat yang memang dirancang untuk mengukur momen putar. Satuan tersebut kemungkinan disediakan untuk konteks perhitungan tertentu, tetapi pengukuran dasar tetap pada gaya linier.

Apa maksud “measuring cells can be easily changed” pada highlights?
Ini merujuk pada kemampuan mengganti sel pengukuran pada varian PCE-DFG X dengan sel eksternal. Untuk model PCE-DFG 500 X dengan sel internal, Anda tetap bisa memasang berbagai eyelet, hook, atau adapter khusus melalui ulir M6 pada sel ukur, tetapi selnya sendiri tidak ditukar oleh pengguna.

Apakah alat ini bisa mengukur gaya secara kontinu selama lebih dari satu jam?
Ya. Anda dapat menonaktifkan fungsi automatic switch-off (yang bisa diatur 1 hingga 15 menit) sehingga alat tetap menyala dan merekam data selama durasi yang diperlukan, sepanjang baterai mencukupi atau tersambung ke sumber daya USB.

Kesimpulan

Dynamometer PCE-DFG 500 X adalah force gauge dengan spesifikasi teknis yang menempatkannya di posisi cukup fleksibel: ringkas untuk pengukuran portabel, memiliki akurasi yang memadai untuk banyak kebutuhan QA/QC, dan dilengkapi fitur logging serta alarm yang mendukung dokumentasi mutu yang lebih rapi.

Kunci dalam memilih alat ini bukan pada apakah spesifikasinya bagus secara umum, melainkan apakah spesifikasi itu cocok dengan pola pengujian Anda sehari-hari. Periksa kembali rentang ukur tipikal Anda, bandingkan dengan resolusi 0,1 N, perhatikan aksesori yang akan paling sering dipakai, dan pastikan jalur kalibrasi tersedia untuk menjaga ketelusuran alat.

Jika sebagian besar pekerjaan Anda berada dalam rentang menengah hingga mendekati 500 N, dengan kebutuhan pencatatan data yang terstruktur dan kemungkinan penggunaan test stand di masa depan, PCE-DFG 500 X dapat menjadi pilihan yang mendukung alur kerja laboratorium atau produksi secara konsisten.
