Nilai Brinell Forging Aerospace Melenceng? Periksa Kalibrasi NOVOTEST TB-BRV

Anda berada di lantai produksi, menatap layar mesin uji yang menampilkan angka kekerasan Brinell di luar spesifikasi untuk batch forging titanium komponen landing gear. Teknisi heat treatment sudah mengonfirmasi parameter furnace sesuai AMS 2750, dan sertifikat mill test report menyatakan material Ti-6Al-4V ini berada dalam rentang yang dapat diterima. Namun, alat uji Anda bersikeras menunjukkan variasi yang melampaui toleransi 15 HB. Skenario ini bukan sekadar ketidaknyamanan operasional. Dalam industri aerospace, nilai kekerasan yang melenceng adalah ancaman langsung terhadap integritas struktural. Kegagalan komponen kritis seperti lug undercarriage atau casing turbin dapat berujung pada insiden bencana. Sebelum Anda menyalahkan material atau mengulang proses heat treatment yang mahal, audisi satu pertanyaan kritis: apakah penyebab sebenarnya adalah alat ukur yang tidak terkalibrasi? Di sinilah urgensi kalibrasi alat Brinell aerospace menjadi pusat diagnostik, dan NOVOTEST TB-BRV hadir sebagai instrumen verifikasi portabel yang mampu membongkar akar masalah dengan presisi.

1. Tantangan Utama di Industri Forging Aerospace
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Standar ASTM E10 dan ISO 6506 dalam Konteks Aerospace
4. Verifikasi Kestabilan Beban dan Dimensi Indentasi
5. Solusi dengan Alat Pengukur Tingkat Kekerasan NOVOTEST TB-BRV
6. Cara Kerja dan Aplikasi di Lapangan
7. Studi Implementasi Singkat
8. Keunggulan Dibanding Metode Konvensional
9. Tips Memilih Produk yang Tepat
10. Kesimpulan
11. FAQ
    1. Seberapa sering seharusnya alat Brinell dikalibrasi untuk komponen aerospace?
    2. Apakah NOVOTEST TB-BRV dapat digunakan untuk semua jenis forging aerospace (titanium, baja, aluminium)?
    3. Apa yang harus dilakukan jika setelah kalibrasi hasil Brinell masih tidak konsisten?
    4. Apakah alat ini sudah memenuhi standar audit penerbangan?
12. References

Tantangan Utama di Industri Forging Aerospace

Ketidakkonsistenan hasil uji Brinell pada forging aerospace jarang disebabkan oleh satu faktor tunggal. Kompleksitas material yang digabungkan dengan variabel pengujian menciptakan matriks potensi kegagalan yang menuntut investigasi sistematis. Memahami tantangan ini adalah langkah pertama menuju solusi.

Material aerospace seperti titanium Ti-6Al-4V, baja paduan 4340M dan 300M, serta aluminium 7075 memiliki riwayat termomekanis yang sangat sensitif. Pemrosesan alpha-beta pada titanium menciptakan mikrostruktur duplex di mana distribusi fasa alpha dan beta sangat memengaruhi respons deformasi lokal saat indentasi. Satu area pengukuran mungkin jatuh pada koloni alpha dengan orientasi kristalografi berbeda dari area sekitarnya, menghasilkan variasi nilai kekerasan yang tidak mencerminkan properti bulk material sebenarnya. Efek segregasi pada baja paduan menambah kompleksitas serupa — area kaya karbon dan elemen paduan merespons indentasi dengan ketahanan berbeda dari area yang miskin elemen tersebut.

Di sisi peralatan pengujian, mesin stasioner konvensional yang telah beroperasi bertahun-tahun sering menyembunyikan masalah kronis. Meja uji yang kurang rigid menyebabkan defleksi mikro selama pembebanan, menyalurkan sebagian gaya uji ke struktur alih-alih ke spesimen. Pompa hidraulik yang mengalami keausan internal gagal mempertahankan laju pembebanan yang stabil. Geometric alignment antara indenter dan anvil bergeser tanpa terdeteksi oleh operator. Semua ini berkontribusi pada kesalahan sistematis yang menggerogoti validitas data.

Kesalahan pengukuran diameter indentasi adalah sumber variabilitas lain yang sering terabaikan. Pencahayaan tidak memadai pada sistem optik konvensional menciptakan batas indentasi yang kabur. Operator berbeda menginterpretasikan tepi indentasi secara berbeda. Mikroskop optik yang tidak pernah dikalibrasi selama bertahun-tahun membawa penyimpangan skala yang tidak terkompensasi.

Namun, faktor paling licik adalah drift kalibrasi load cell pada alat uji stasioner. Tanpa gejala fisik yang kasat mata, sel beban dapat bergeser keluar dari toleransi ±1% yang diwajibkan ASTM E10. Inilah alasan mengapa kalibrasi alat Brinell aerospace menjadi langkah diagnostik fundamental — bukan sekadar prosedur rutin, melainkan investigasi forensik terhadap integritas sistem pengukuran Anda.

Kebutuhan Pengujian yang Harus Dipenuhi

Regulasi aerospace tidak mentolerir ambiguitas dalam verifikasi properti material. Otoritas penerbangan seperti FAA dan EASA mendasarkan persetujuan kelaikan udara pada rantai bukti yang kokoh, di mana setiap titik data harus dapat dipertanggungjawabkan. Pengujian Brinell pada forging struktural menempati posisi kritis dalam rantai ini, dan persyaratannya dirumuskan dengan ketat.

ASTM E10 dan ISO 6506 berfungsi sebagai acuan metodologi primer. Standar ini menetapkan persyaratan gaya uji, geometri indenter, dwell time, dan metode pengukuran indentasi yang harus dipenuhi tanpa kompromi. Untuk forging aerospace, ketelitian gaya utama harus dijaga dalam batas ±1% sesuai klasifikasi alat ukur — penyimpangan di luar ini mendiskualifikasi hasil pengujian dari penerimaan audit.

AMS 2750 menetapkan persyaratan akurasi tungku perlakuan panas. Meskipun fokus pada pengukuran temperatur, standar ini berkaitan erat dengan pengujian kekerasan karena sifat mekanik hasil forging adalah fungsi langsung dari riwayat termal. Nilai kekerasan yang konsisten di seluruh batch menjadi indikator utama keseragaman perlakuan panas.

Verifikasi berkala menggunakan blok referensi bersertifikat merupakan mandat eksplisit dari sistem manajemen mutu aerospace. Blok ini harus memiliki keterlacakan ke standar nasional melalui rantai kalibrasi yang tidak terputus. Dokumentasi setiap verifikasi, termasuk identifikasi blok, nilai referensi, hasil pengukuran, dan koreksi yang diterapkan, membentuk jalinan bukti yang diperlukan dalam audit APQD (Aerospace Product Quality Document).

Standar ASTM E10 dan ISO 6506 dalam Konteks Aerospace

Penerapan ASTM E10 pada forging aerospace mengarahkan pemilihan parameter spesifik yang sesuai dengan karakteristik komponen. Untuk titanium dan baja struktural, beban 3000 kgf dengan bola indenter tungsten karbida berdiameter 10 mm menjadi pilihan utama karena volume deformasi yang dihasilkan cukup besar untuk merepresentasikan rata-rata mikrostruktur. Hal ini mereduksi pengaruh anomali lokal yang dapat mendominasi pengukuran dengan beban lebih rendah. ISO 6506 menyelaraskan persyaratan ini pada tingkat internasional, memastikan konsistensi metode di seluruh rantai pasok global yang melayani industri aerospace. Kedua standar ini menekankan bahwa gaya uji aktual harus berada dalam ±1% dari nilai nominal yang ditentukan.

Verifikasi Kestabilan Beban dan Dimensi Indentasi

Kestabilan beban selama durasi dwell time adalah parameter kritis yang membedakan alat uji kompeten dari yang tidak. ASTM E10 mensyaratkan bahwa drift beban selama periode 10-15 detik tidak boleh melampaui 0,5% dari nilai setpoint. Drift yang melebihi batas ini menyebabkan deformasi plastis yang tidak lengkap dan pembacaan kekerasan yang lebih tinggi dari seharusnya.

Akurasi pengukuran diameter indentasi bergantung pada resolusi sistem optik. Standar internasional mewajibkan kemampuan membaca diameter dengan resolusi minimum 0,01 mm. Untuk memverifikasi linearitas sistem pengukuran di seluruh rentang operasionalnya, kalibrasi harus dilakukan pada minimal lima titik pengukuran yang mencakup rentang beban penuh. Praktik ini memastikan bahwa keakuratan tidak hanya berlaku pada satu titik sempit, melainkan di seluruh spektrum pengujian yang akan dihadapi alat.

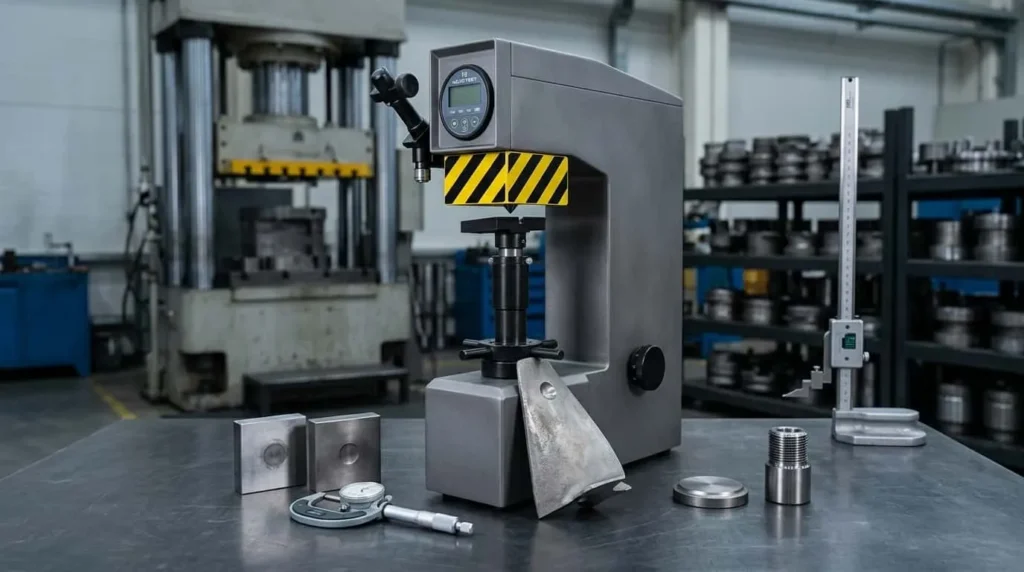

Solusi dengan Alat Pengukur Tingkat Kekerasan NOVOTEST TB-BRV

Ketika akurasi pengukuran tidak dapat ditawar dan mobilitas menjadi kebutuhan, NOVOTEST TB-BRV muncul sebagai jawaban yang menjembatani kekakuan laboratorium dengan fleksibilitas lantai produksi. Perangkat ini bukan sekadar alat uji kekerasan — ia adalah platform verifikasi yang mengintegrasikan kemampuan diagnostik kalibrasi ke dalam operasi rutin Anda.

NOVOTEST TB-BRV dirancang dengan arsitektur universal yang memungkinkan pengukuran dalam skala Brinell, Rockwell, dan Vickers. Untuk konteks forging aerospace, kemampuannya dalam metode Brinell dengan beban 187,5 kgf sesuai ASTM E10 menjadikannya solusi tepat guna. Sistem pembebanan closed-loop dengan aktuator listrik mempertahankan gaya konstan sepanjang siklus dwell time, mengeliminasi drift beban yang menjadi mimpi buruk pada mesin hidraulik konvensional.

Fitur pengecekan kalibrasi internal dengan sensor referensi terintegrasi adalah pembeda utama alat ini. Dalam waktu singkat, Anda dapat memverifikasi bahwa gaya yang diaplikasikan ke spesimen benar-benar sesuai dengan nilai setpoint — sebuah kemampuan diagnostik yang memungkinkan deteksi dini penyimpangan sebelum menghasilkan data tidak valid. Pengukuran diameter indentasi dilakukan melalui mikroskop presisi tinggi dengan backlighting yang terintegrasi langsung ke meja pengukuran. Desain ini memungkinkan Anda mengukur jejak tanpa melepas sampel, menjaga titik referensi dan mempercepat alur kerja.

Perangkat ini juga menyimpan konfigurasi pengukuran secara digital, mengurangi subjektivitas operator yang menjadi sumber kesalahan klasik. Kesesuaian penuh dengan ASTM E10 dan ISO 6506 memastikan bahwa data yang dihasilkan siap menghadapi audit tanpa memerlukan justifikasi atau modifikasi metode tambahan.

Berikut spesifikasi kunci yang relevan untuk pengujian forging aerospace:

Cara Kerja dan Aplikasi di Lapangan

Transisi dari teori ke praktik di lantai produksi menuntut prosedur yang lugas tanpa mengorbankan ketelitian. NOVOTEST TB-BRV menyederhanakan alur kerja tanpa mereduksi kendali operator atas parameter kritis.

Prosedur dimulai dengan pemasangan indenter bola tungsten karbida yang sesuai dan pemilihan beban melalui antarmuka kontrol. Untuk forging titanium, konfigurasi 187,5 kgf dengan bola 2,5 mm adalah pilihan tipikal. Spesimen ditempatkan pada meja khusus yang memungkinkan pergerakan presisi. Setelah mengeksekusi perintah uji, aktuator listrik secara otomatis menerapkan gaya dengan laju terkendali dan mempertahankannya selama periode dwell time yang disetel. Lepasnya beban menandakan selesainya siklus indentasi.

Di sinilah efisiensi TB-BRV terlihat. Tanpa memindahkan spesimen dari meja, Anda mengarahkan mikroskop terintegrasi ke area indentasi. Pencahayaan yang seragam dan optik 15X menampilkan batas indentasi dengan jelas pada layar LCD. Pengukuran diameter dilakukan secara digital dan nilai kekerasan langsung terhitung. Tidak diperlukan pemindahan spesimen ke mikroskop terpisah yang berisiko kehilangan titik referensi.

Fungsi penyimpanan data batch memungkinkan pengelompokan hasil berdasarkan lot produksi atau area pengukuran. Untuk komponen forging besar seperti casing turbin titanium, Anda dapat memetakan distribusi kekerasan di berbagai lokasi — dekat permukaan, area tebal, dan transisi geometri — lalu menganalisis tren homogenitas. Pada lug baja undercarriage di mana gradien properti akibat pendinginan tidak seragam harus dikonfirmasi, data ini memberi keyakinan bahwa spesifikasi desain telah terpenuhi. Bracketry aluminium pada struktur sayap yang membutuhkan verifikasi cepat pasca aging juga mendapat manfaat dari portabilitas sistem.

Studi Implementasi Singkat

Sebuah bengkel forging aerospace menghadapi masalah kronis: batch forging titanium Ti-6Al-4V secara konsisten menunjukkan variasi nilai kekerasan Brinell yang melampaui batas toleransi 15 HB. Proses heat treatment telah diverifikasi sesuai AMS 2750, dan analisis mikrostruktur tidak menemukan anomali yang dapat menjelaskan variasi ini. Spekulasi mulai mengarah pada segregasi ingot yang tidak terdeteksi dalam mill cert.

Tim kualitas memutuskan menggunakan NOVOTEST TB-BRV sebagai alat diagnostik. Mereka melakukan pengukuran pada spesimen yang sama menggunakan beban identik 3000 kgf. Perangkat TB-BRV menghasilkan nilai dalam rentang yang diharapkan dan seragam. Namun, ketika memverifikasi beban yang diaplikasikan mesin stasioner utama menggunakan sensor referensi TB-BRV, terungkap bahwa load cell mesin tersebut mengalami penyimpangan sistematis sebesar 1,8% — jauh melampaui batas ±1% yang diwajibkan ASTM E10.

Penyimpangan ini tidak terdeteksi sebelumnya karena kalibrasi tahunan mesin utama sudah lewat jadwal tanpa tindak lanjut. Gaya aktual yang lebih rendah dari setpoint menyebabkan deformasi plastis yang kurang maksimal, menghasilkan pembacaan kekerasan yang lebih tinggi dan bervariasi tergantung pada respon lokal mikrostruktur. Setelah rekalibrasi load cell dan verifikasi silang dengan blok referensi bersertifikat, mesin utama kembali menghasilkan nilai yang seragam dalam toleransi. Dokumentasi digital dari seluruh proses verifikasi menjadi bukti kritis yang membantu perusahaan mempertahankan sertifikasi AS9100 dalam audit recertification.

Keunggulan Dibanding Metode Konvensional

Ketika mengevaluasi investasi dalam peralatan uji kekerasan, biaya akuisisi hanyalah elemen pertama dari total biaya kepemilikan. Downtime kalibrasi, kesalahan produksi akibat data tidak valid, dan waktu inspeksi yang berkepanjangan seringkali mendominasi pengeluaran jangka panjang. Perbandingan antara NOVOTEST TB-BRV dan metode konvensional mengungkap pergeseran paradigma yang substantif.

Portabilitas TB-BRV mengeliminasi kebutuhan memotong spesimen dari forging besar hanya untuk pengujian. Anda dapat menempatkan perangkat di dekat tungku forging dan melakukan pengukuran langsung pada komponen tanpa mengganggu aliran produksi. Mesin stasioner konvensional memaksa Anda membawa spesimen ke laboratorium, memotong, mempreparasi permukaan, dan baru kemudian menguji — sebuah rangkaian yang memakan waktu dan menambah biaya destruktif.

Kemampuan verifikasi beban internal TB-BRV mengubah dinamika pemeliharaan alat ukur. Pengecekan kestabilan beban dapat dilakukan mandiri oleh operator dalam waktu lima menit, kapan pun diperlukan. Metode konvensional bergantung pada kalibrasi eksternal oleh pihak ketiga yang memakan waktu, memiliki lead time tidak pasti, dan memaksa alat berhenti beroperasi selama proses berlangsung. Frekuensi verifikasi internal yang lebih tinggi berarti deteksi dini penyimpangan sebelum ia sempat menghasilkan data pengujian yang tidak valid.

Pengukuran indentasi digital pada TB-BRV menghilangkan subjektivitas interpretasi batas indentasi yang selalu melekat pada metode optik manual. Kesalahan parallax, variasi pencahayaan, dan estimasi subjektif lenyap dari persamaan. Data terekam langsung dalam format digital yang siap diintegrasikan ke sistem Manufacturing Execution System (MES) atau perangkat lunak Q-DAS untuk Statistical Process Control (SPC) — sebuah lompatan jauh dari pencatatan manual yang rawan kesalahan transkripsi.

Tips Memilih Produk yang Tepat

Keputusan mengadopsi alat uji kekerasan untuk lingkungan aerospace memerlukan evaluasi cermat terhadap spesifikasi teknis dan ekosistem dukungan. Berikut panduan praktis untuk memastikan investasi Anda selaras dengan kebutuhan operasional dan regulasi.

1. Pertama, konfirmasikan bahwa alat mendukung seluruh rentang beban yang dibutuhkan untuk portofolio material Anda. Untuk forging aerospace yang mencakup aluminium, baja, dan titanium, kemampuan beban hingga 3000 kgf adalah non-negotiable. NOVOTEST TB-BRV dengan beban Brinell 187,5 kgf dirancang untuk aplikasi spesifik yang tidak selalu membutuhkan beban tertinggi — verifikasi kesesuaian dengan profil pengujian Anda.
2. Kedua, periksa ketersediaan sertifikat kalibrasi dari pabrikan yang diakui oleh badan akreditasi seperti KAN atau yang memiliki pengakuan ILAC. Sertifikat ini adalah prasyarat penerimaan data pengujian dalam audit kualitas aerospace dan tidak dapat digantikan dengan dokumen internal yang tidak terakreditasi.
3. Ketiga, pilih model dengan fitur logging digital dan kemampuan ekspor data. Dokumentasi QMS aerospace membutuhkan ketertelusuran penuh setiap titik data ke alat, operator, dan waktu pengukuran. Fitur penyimpanan batch pada TB-BRV memenuhi kebutuhan ini, namun pastikan format ekspornya kompatibel dengan infrastruktur perangkat lunak Anda.
4. Keempat, evaluasi dukungan purnajual secara komprehensif. Ketersediaan pelatihan operator, suku cadang indenter pengganti, dan layanan verifikasi berkala menentukan biaya kepemilikan jangka panjang. Distributor resmi dengan rekam jejak melayani industri aerospace memberikan jaminan bahwa dukungan teknis tersedia ketika Anda membutuhkannya.
5. Kelima, konfirmasikan kemampuan alat menangani geometri forging kompleks tanpa memerlukan aksesori tambahan yang mahal. Komponen aerospace sering memiliki kontur, radius, dan permukaan tidak paralel yang menantang. Kemampuan TB-BRV dalam mengakomodasi spesimen hingga tinggi 170 mm dengan meja bergerak memberikan fleksibilitas geometri yang berharga.

Kesimpulan

Hasil uji Brinell yang melenceng pada forging aerospace adalah panggilan untuk melakukan investigasi, bukan vonis akhir terhadap material atau proses. Seringkali, penyebab sebenarnya bersembunyi dalam alat ukur yang membutuhkan kalibrasi ulang — penyimpangan yang tidak terdeteksi hingga ia menghasilkan data yang mempertanyakan integritas seluruh batch produksi Anda. NOVOTEST TB-BRV menawarkan pendekatan preventif dan diagnostik terhadap masalah ini. Dengan kemampuan verifikasi beban mandiri, pengukuran indentasi digital, dan kesesuaian penuh terhadap ASTM E10 serta ISO 6506, perangkat ini memungkinkan Anda mendeteksi penyimpangan sebelum ia berkembang menjadi krisis kualitas. Langkah terbaik adalah menjadwalkan verifikasi beban setiap tiga bulan atau setelah 500 siklus pengujian — sebuah investasi waktu minimal yang melindungi integritas produk dan reputasi Anda. Jadikan kalibrasi alat Brinell aerospace sebagai prioritas operasional, bukan sekadar item checklist audit tahunan.

Sebagai distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri mendukung proses pengujian dan pengukuran untuk berbagai kebutuhan industri Anda. Dengan jaringan pasokan yang terpercaya dan komitmen pada keaslian produk, kami hadir sebagai mitra pengadaan alat ukur yang memahami tuntutan teknis sektor aerospace, manufaktur, dan rekayasa material. Pelajari lebih lanjut tentang CV. Java Multi Mandiri dan jadwalkan layanan konsultasi gratis untuk menemukan solusi yang sesuai dengan aplikasi Anda.

FAQ

Seberapa sering seharusnya alat Brinell dikalibrasi untuk komponen aerospace?

Standar ASTM E10 merekomendasikan verifikasi alat uji Brinell secara berkala dengan interval tidak melebihi 12 bulan. Namun, untuk aplikasi aerospace di mana risiko ketidakakuratan sangat tinggi, interval yang lebih ketat seperti setiap 3-6 bulan adalah praktik yang bijak. Selain kalibrasi tahunan penuh oleh laboratorium terakreditasi, lakukan verifikasi internal menggunakan blok referensi bersertifikat setiap bulan dan setelah kejadian yang berpotensi memengaruhi akurasi (pemindahan alat, penggantian indenter, atau lonjakan listrik).

Apakah NOVOTEST TB-BRV dapat digunakan untuk semua jenis forging aerospace (titanium, baja, aluminium)?

Ya, NOVOTEST TB-BRV mendukung pengujian Brinell pada rentang kekerasan 8-650 HB yang mencakup seluruh spektrum material forging aerospace — dari aluminium 7075 (biasanya 140-160 HB) hingga baja paduan tempered (280-360 HB) dan titanium Ti-6Al-4V (320-380 HB). Pemilihan beban dan diameter bola indenter harus disesuaikan dengan ketebalan spesimen dan ekspektasi kekerasan sesuai panduan ASTM E10.

Apa yang harus dilakukan jika setelah kalibrasi hasil Brinell masih tidak konsisten?

Jika variabilitas hasil pengujian berlanjut pasca kalibrasi, lakukan investigasi sistematis: (1) verifikasi preparasi permukaan spesimen — kekasaran permukaan yang tidak memadai adalah sumber kesalahan umum, (2) periksa kesejajaran antara indenter dan permukaan spesimen, (3) konfirmasi bahwa tidak ada getaran eksternal yang memengaruhi alat selama dwell time, (4) evaluasi mikrostruktur material untuk segregasi atau inhomogenitas menggunakan metalografi, (5) validasi bahwa kondisi lingkungan (temperatur, kelembaban) berada dalam spesifikasi operasi alat.

Apakah alat ini sudah memenuhi standar audit penerbangan?

NOVOTEST TB-BRV mengimplementasikan metode pengujian sesuai ISO 6508, ASTM E10, ASTM E92, ASTM E18, ASTM E384, dan ASTM E103. Kesesuaian ini memenuhi persyaratan metodologi yang dirujuk oleh otoritas penerbangan dalam proses sertifikasi. Untuk memenuhi standar audit secara lengkap, pastikan perangkat memiliki sertifikat kalibrasi dari pabrikan dengan keterlacakan ke standar nasional, dan terapkan program verifikasi berkala menggunakan blok referensi bersertifikat yang terdokumentasi dalam sistem mutu Anda.

Rekomendasi Hardness Tester

References

1. ASTM International. (2018). ASTM E10-18: Standard Test Method for Brinell Hardness of Metallic Materials. West Conshohocken, PA: ASTM International.
2. International Organization for Standardization. (2015). ISO 6506-1:2014: Metallic materials — Brinell hardness test — Part 1: Test method. Geneva: ISO.
3. SAE International. (2022). AMS 2750F: Pyrometry. Warrendale, PA: SAE International.
4. SAE International. (2021). AS9100D: Quality Management Systems — Requirements for Aviation, Space, and Defense Organizations. Warrendale, PA: SAE International.
5. Tabor, D. (2000). The Hardness of Metals. Oxford: Oxford University Press.
