FM205/20 – Closing Force Measuring Device 0–200 N | Uji Gaya Jepit Akurat untuk Regulator Kaca Otomatis

Dalam sistem regulator kaca otomatis pada kendaraan modern, gaya jepit (closing force) bukan sekadar parameter teknis—melainkan faktor keselamatan. Jika gaya penutupan terlalu tinggi, risiko cedera pada pengguna meningkat, terutama pada fitur auto-up tanpa pengawasan visual langsung. Sebaliknya, jika terlalu rendah, kaca tidak menutup rapat, memicu komplain kualitas, kebocoran air, atau noise saat kendaraan berjalan.

Di lini produksi Tier 1 dan Tier 2, pengujian gaya jepit sering menjadi titik kritis dalam proses validasi dan audit kualitas. Pengukuran yang tidak repeatable atau tidak terdokumentasi dengan baik dapat berdampak pada ketidaksesuaian terhadap standar seperti FMVSS 118 atau EN 14752. Dalam konteks ini, dibutuhkan alat ukur yang tidak hanya presisi, tetapi juga konsisten, mudah diintegrasikan ke proses produksi, serta mampu menghasilkan dokumentasi yang dapat ditelusuri.

FM205/20 hadir sebagai solusi pengukuran gaya penutupan untuk regulator kaca otomatis, dengan pendekatan terukur dan terdokumentasi.

Deskripsi Singkat FM205/20

FM205/20 adalah perangkat pengukur gaya penutupan (closing force measuring device) yang dirancang untuk aplikasi jendela otomatis bertenaga listrik di sektor otomotif. Alat ini digunakan dalam proses pengujian dan produksi untuk memastikan gaya jepit berada dalam batas aman dan sesuai regulasi.

Dengan rentang ukur 0–200 N dan sistem sensor berbasis strain gauge bridge, FM205/20 mampu memberikan hasil pengukuran yang stabil dan repeatable. Perangkat ini dilengkapi unit display SEB2.2 yang berfungsi sebagai data logger dengan antarmuka USB, memudahkan dokumentasi dan ekspor data.

Keunggulan utama alat ini terletak pada kombinasi desain mekanis yang kokoh, presisi pengukuran, serta dukungan software evaluasi berbasis standar yang umum digunakan di industri otomotif.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur gaya penutupan kaca otomatis pada satu sisi (one-side force application).

• Mengevaluasi kesesuaian gaya terhadap batas regulasi.

• Mendokumentasikan hasil pengujian untuk kebutuhan audit dan validasi.

Kegunaan Spesifik di Lapangan

Sebelum Produksi Massal

• Validasi desain regulator kaca.

• Pengujian awal untuk memastikan compliance terhadap standar keselamatan.

Saat Produksi (End-of-Line Test)

• Sampling inspection pada lini perakitan.

• Quality gate sebelum kendaraan keluar dari fasilitas produksi.

Setelah Produksi / Investigasi Klaim

• Analisa akar masalah pada komplain konsumen.

• Verifikasi performa sistem anti-pinch.

Mode Penggunaan

• Pengukuran langsung (direct contact measurement) pada jalur penutupan kaca.

• Evaluasi berbasis software dengan parameter limit sesuai guideline.

• Dokumentasi dalam bentuk log grafis atau laporan tabular.

Bidang / Industri Pengguna

• Industri otomotif (OEM) – validasi sistem power window.

• Supplier Tier 1 – kontrol kualitas modul regulator kaca.

• Supplier Tier 2 – pengujian sub-komponen mekanik dan motor drive.

• Laboratorium uji kendaraan – verifikasi terhadap standar keselamatan.

• Institusi teknis dan badan sertifikasi – audit kepatuhan regulasi.

Keunggulan / Highlights

• Mendukung standar relevan seperti FMVSS 118.

• Pengukuran presisi dengan sistem strain gauge bridge.

• Desain mekanis berbahan aluminium dan POM yang mendukung durabilitas penggunaan lapangan.

• Operasi satu tombol atau kendali jarak jauh melalui Microsoft DLL atau National Instruments LabVIEW.

• Software evaluasi profesional dengan opsi ekspor data (Excel, CSV, PDF).

• Memory internal untuk 100 pengukuran.

• Penyesuaian otomatis nilai limit berdasarkan lebar bukaan (sesuai EN 14752:2015).

• Tersedia dalam beberapa tingkat kekakuan pegas (termasuk 20 N/mm pada varian ini).

Keunggulan tersebut membantu teknisi meminimalkan risiko kesalahan pembacaan dan mempercepat proses dokumentasi tanpa menambah kompleksitas prosedur kerja.

Perbandingan / Posisi Produk

FM205/20 menempati posisi sebagai alat ukur khusus untuk aplikasi power window dengan pendekatan non-destruktif dan terdokumentasi.

Spesifikasi Teknis

Unit Display SEB2.2

Tata Cara Pemakaian

1. Persiapan alat
   Pastikan sensor dan unit display terhubung dengan benar. Periksa kondisi fisik pegas dan permukaan kontak.

2. Kalibrasi
   Lakukan pengecekan nol sebelum pengukuran. Pastikan sistem dalam kondisi stabil.

3. Penempatan alat
   Tempatkan sensor pada jalur penutupan kaca sesuai area pengukuran.

4. Proses pengukuran
   Aktifkan sistem power window hingga kaca menutup dan bersentuhan dengan sensor.

5. Pencatatan data
   Nilai gaya maksimum direkam otomatis pada unit display atau software.

6. Evaluasi
   Bandingkan hasil dengan batas regulasi melalui software evaluasi.

7. Penyimpanan & ekspor
   Simpan data ke memori internal atau ekspor ke PC melalui USB.

Catatan: Gunakan spacer sesuai lebar bukaan untuk hasil pengukuran yang konsisten.

Cara Kerja / Metode Pengukuran

FM205/20 menggunakan sensor berbasis strain gauge bridge. Saat kaca bergerak naik dan menyentuh permukaan sensor, gaya mekanis ditransmisikan ke elemen pegas dengan kekakuan tertentu (20 N/mm). Deformasi kecil pada elemen tersebut diterjemahkan menjadi perubahan resistansi listrik pada strain gauge.

Perubahan resistansi dikonversi menjadi sinyal listrik yang diproses oleh unit display SEB2.2. Sistem kemudian menampilkan nilai gaya puncak serta memungkinkan evaluasi berdasarkan parameter limit.

Batasan utama:

• Dirancang untuk aplikasi satu sisi.

• Rentang pengukuran maksimum 200 N.

• Digunakan pada celah maksimum 5 mm.

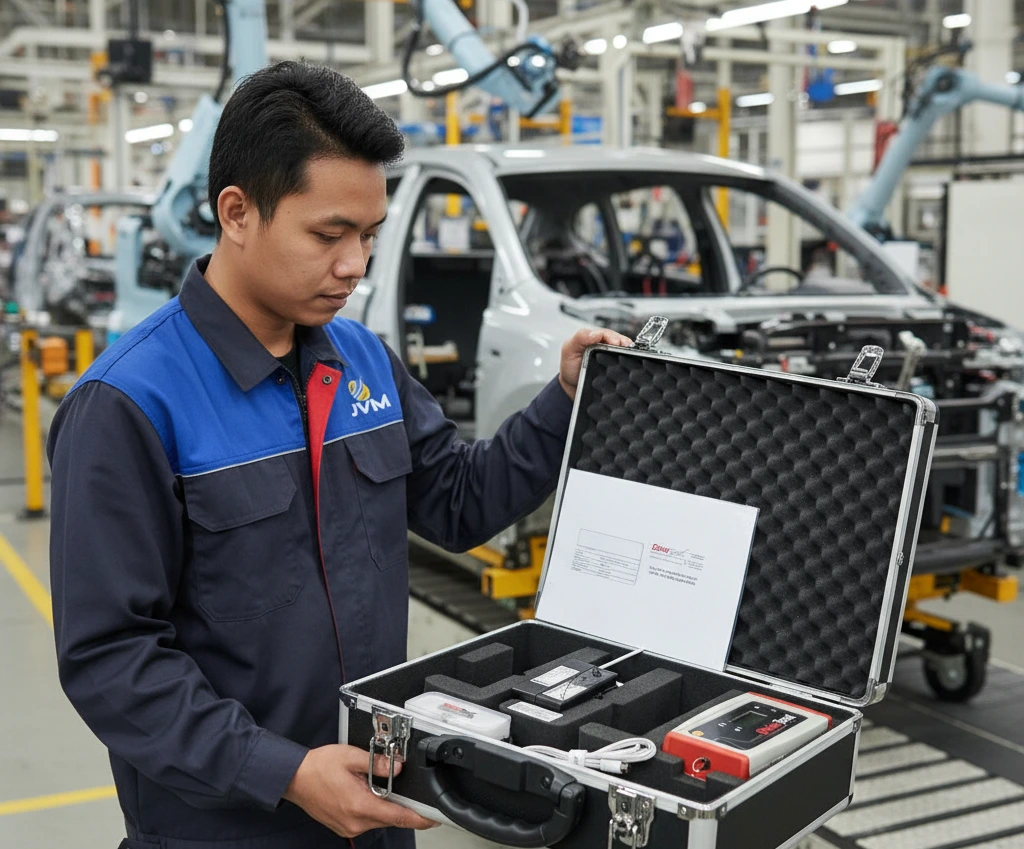

Kelengkapan Produk

• 1 unit Closing Force Measuring Device FM205/20

• 1 sensor 20 N/mm

• 1 unit indikator SEB2.2

• Software PinchPilot

• Sertifikat kalibrasi ISO

Manfaat bagi Pengguna

• Meningkatkan konsistensi hasil uji pada lini produksi.

• Mendukung kepatuhan terhadap regulasi keselamatan.

• Mempercepat proses dokumentasi audit.

• Mengurangi risiko komplain akibat gaya jepit tidak sesuai.

• Menghemat biaya rework dan investigasi pasca produksi.

FAQ

• Apakah alat ini dapat digunakan untuk semua tipe regulator kaca?
  Dapat digunakan pada sistem power window dalam rentang gaya 0–200 N.
• Apakah perlu kalibrasi rutin?
  Disarankan kalibrasi berkala untuk menjaga akurasi pengukuran.
• Apakah bisa diintegrasikan dengan sistem otomatis?
  Ya, tersedia interface Microsoft DLL dan LabVIEW.
• Apakah hasil bisa diekspor ke Excel?
  Data dapat diekspor dalam format Excel, CSV, dan PDF.
• Apakah alat ini bersifat destruktif?
  Tidak. Pengukuran dilakukan secara non-destruktif.

Sebagai pemasok dan distributor alat uji industri terkemuka, CV. Java Multi Mandiri memahami pentingnya pengukuran gaya jepit dalam mendukung proses validasi dan produksi komponen otomotif Anda. Kami mengkhususkan diri dalam melayani klien industri dan manufaktur, menyediakan instrumen pengujian seperti FM205/20 Closing Force Measuring Device serta perangkat laboratorium dan pengujian lainnya untuk membantu perusahaan Anda memastikan kepatuhan terhadap standar keselamatan dan meningkatkan konsistensi kualitas produksi. Jika Anda ingin memperkuat sistem kontrol kualitas regulator kaca otomatis, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
