Hasil Uji Las Turbin Melenceng? Verifikasi Kalibrasi TB-V-10

Bayangkan situasi ini: Anda memegang dua laporan pengukuran kekerasan untuk satu spesimen las turbin yang identik. Satu operator melaporkan nilai 240 HV, operator lain mencatat 215 HV. Selisih yang tampak kecil ini cukup untuk menjungkirbalikkan status acceptance komponen kritis. Kebingungan melanda tim Quality Assurance. Apakah material las ini di bawah spesifikasi, atau alat uji kekerasan Anda yang mulai melenceng? Setiap menit yang dihabiskan untuk berdebat adalah penundaan yang membebani jadwal fabrikasi, belum lagi potensi risiko kegagalan dini turbin saat beroperasi. Ketidakkonsistenan ini bukan sekadar gangguan teknis; ini adalah ancaman langsung terhadap keselamatan, keandalan aset, dan keuntungan bisnis Anda. Sebelum mengambil keputusan kualitas yang dapat berakibat fatal, Anda perlu alat yang mampu memverifikasi kinerja instrumen uji Anda dengan cepat dan objektif. Di sinilah NOVOTEST TB-V-10 berperan sebagai jangkar objektivitas dalam proses kalibrasi alat uji kekerasan Anda.

1. Masalah Umum di Industri Pengelasan dan Pembuatan Turbin
2. Penyebab Utama Hasil Uji Kekerasan Tidak Akurat
3. Risiko Jika Ketidakakuratan Pengukuran Tidak Segera Ditangani
4. Solusi yang Tersedia untuk Memverifikasi Konsistensi Alat Uji Kekerasan
5. Perbandingan Pendekatan Solusi: Manual vs. Alat Uji Vickers Semi-Otomatis
6. Rekomendasi Solusi Paling Efektif: Integrasi NOVOTEST TB-V-10 dalam Proses Verifikasi
7. Kesimpulan
8. FAQ
   1. Apa itu kalibrasi alat uji kekerasan dan mengapa penting untuk pengelasan turbin?
   2. Bagaimana cara mendeteksi jika alat uji kekerasan Vickers tidak lagi akurat?
   3. Apakah NOVOTEST TB-V-10 cocok untuk pengukuran kekerasan di area las yang sempit?
   4. Bagaimana prosedur verifikasi kalibrasi mandiri dengan TB-V-10 sebelum pengujian produk?
9. References

Masalah Umum di Industri Pengelasan dan Pembuatan Turbin

Dalam fabrikasi turbin, sambungan las adalah titik kritis yang menentukan integritas seluruh komponen. Area ini, termasuk Heat Affected Zone (HAZ), harus memiliki karakteristik kekerasan yang presisi untuk menahan kombinasi beban termal ekstrem dan tekanan mekanis selama operasi. Spesifikasi desain menuntut profil kekerasan tertentu untuk mencegah retak, creep, atau kegagalan fatik. Namun, mencapai dan memverifikasi profil ini di lapangan seringkali menjadi sumber frustrasi.

Realitas di bengkel kerja kerap berkata lain. Anda mungkin menemukan hasil pengukuran kekerasan Vickers yang tidak konsisten, meskipun pengujian dilakukan pada area las yang sama. Fenomena ini sangat membingungkan dan langsung menimbulkan pertanyaan tentang keandalan data. Sumber variasi yang paling sering dituding adalah perbedaan antar operator. Mulai dari cara memfokuskan mikroskop, menginterpretasi batas diagonal indentasi, hingga teknik penempatan beban yang kurang seragam, semua dapat menghasilkan bias subjektif.

Akibatnya, tim QA terjebak dalam kelumpuhan analisis. Mereka ragu untuk menyatakan “terima” karena khawatir melewatkan produk cacat, tetapi juga tidak bisa gegabah menolak produk bernilai tinggi hanya berdasarkan data yang mencurigakan. Keraguan ini menciptakan bottleneck dalam alur produksi, menghambat proses pengiriman, dan pada akhirnya meningkatkan biaya operasional karena waktu yang terbuang untuk investigasi berulang.

Penyebab Utama Hasil Uji Kekerasan Tidak Akurat

Mengapa hasil uji kekerasan bisa melenceng? Akar masalahnya hampir selalu bermuara pada satu isu sentral: kalibrasi alat uji kekerasan dan kontrol prosedur yang lemah. Sebuah kekeliruan adalah menganggap hardness tester sebagai alat yang sekali dikalibrasi akan selalu akurat.

Pertama, status kalibrasi alat itu sendiri sering menjadi biang keladi. Sertifikat kalibrasi yang kadaluwarsa, atau penggunaan hardness tester yang sudah lama tidak diverifikasi dengan blok referensi standar, adalah resep untuk data yang tidak valid. Alat mungkin mengalami penyimpangan (drift) seiring waktu tanpa disadari operator.

Kedua, ketidakseragaman parameter pengujian adalah sumber variasi yang signifikan. Metode Vickers mengizinkan penggunaan berbagai beban, dari mikro (0,3 kgf) hingga makro (10 kgf). Jika satu operator menggunakan beban 5 kgf dan lainnya 10 kgf tanpa dokumentasi yang jelas, hasilnya akan sulit dibandingkan. Faktor lain seperti pemilihan indenter dan durasi penahanan beban (dwell time) yang berbeda turut memperparah ketidakstabilan data.

Ketiga, kesalahan manusia pada tahap pengukuran optik. Membaca panjang diagonal indentasi secara manual melalui mikroskop analog membutuhkan ketajaman visual dan konsistensi. Kelelahan mata, pencahayaan ruangan, atau teknik pemosisian yang sedikit berbeda dapat menghasilkan variasi pembacaan hingga beberapa mikrometer. Kesalahan ini akan dikuadratkan dalam perhitungan nilai kekerasan.

Terakhir, penempatan titik uji yang tidak konsisten. Pada area las yang sempit dan tidak homogen, melakukan indentasi beberapa milimeter dari titik yang direncanakan akan memberikan nilai kekerasan yang berbeda secara metalurgi. Semua faktor ini berpadu menciptakan ketidakpastian yang meragukan.

Risiko Jika Ketidakakuratan Pengukuran Tidak Segera Ditangani

Mengabaikan masalah ini dan terus beroperasi dengan data yang berpotensi cacat adalah perjudian berisiko tinggi. Dampaknya merambat dari lantai produksi hingga ranah hukum dan keuangan.

Konsekuensi paling langsung adalah risiko operasional dan keselamatan. Jika alat ukur melaporkan nilai kekerasan yang lebih tinggi dari kondisi sebenarnya, Anda mungkin menerima sambungan las yang secara substansial terlalu lunak. Komponen ini, saat dipasang di turbin, berpotensi mengalami deformasi plastis atau retak dini akibat tidak mampu menahan beban. Kegagalan turbin bukan hanya soal downtime, tetapi juga bencana keselamatan kerja yang dapat mengancam nyawa.

Dari sisi bisnis, dampak finansialnya sangat nyata. Kesalahan pengukuran bisa berakibat sebaliknya: menolak produk yang sebenarnya baik. Ini berarti Anda menanggung biaya scrap material mahal, pengerjaan ulang yang memakan waktu, dan penundaan pengiriman proyek. Klaim garansi dan penalti dari pelanggan menjadi ancaman berikutnya. Lebih jauh, reputasi perusahaan sebagai manufaktur presisi tinggi akan tercoreng. Kepercayaan adalah modal yang butuh waktu lama untuk dibangun, tetapi bisa runtuh hanya dengan satu insiden kualitas yang sebenarnya berawal dari kalibrasi alat uji kekerasan yang terabaikan.

Solusi yang Tersedia untuk Memverifikasi Konsistensi Alat Uji Kekerasan

Untuk keluar dari jerat ketidakpastian ini, Anda memerlukan pendekatan sistematis yang memverifikasi konsistensi alat, bukan hanya mengandalkan satu hasil uji. Beberapa solusi dapat diimplementasikan, mulai dari yang paling fundamental hingga optimalisasi teknologi.

Pendekatan paling dasar adalah penjadwalan kalibrasi rutin yang disiplin menggunakan blok referensi hardness bersertifikat. Lakukan verifikasi harian atau per-shift sebelum memulai pengujian. Jika nilai indentasi pada blok referensi menyimpang, alat harus segera diinvestigasi dan dikalibrasi ulang. Ini adalah praktik tak tergoyahkan dalam standar ISO 6507 dan ASTM E92.

Langkah berikutnya adalah peningkatan Sumber Daya Manusia. Standarisasi SOP pengukuran Vickers harus dilakukan secara ketat. Latih operator untuk teknik pemfokusan, pencahayaan, dan penilaian tepi diagonal yang seragam. Kurangi variasi interpretasi manusia melalui sertifikasi berkala.

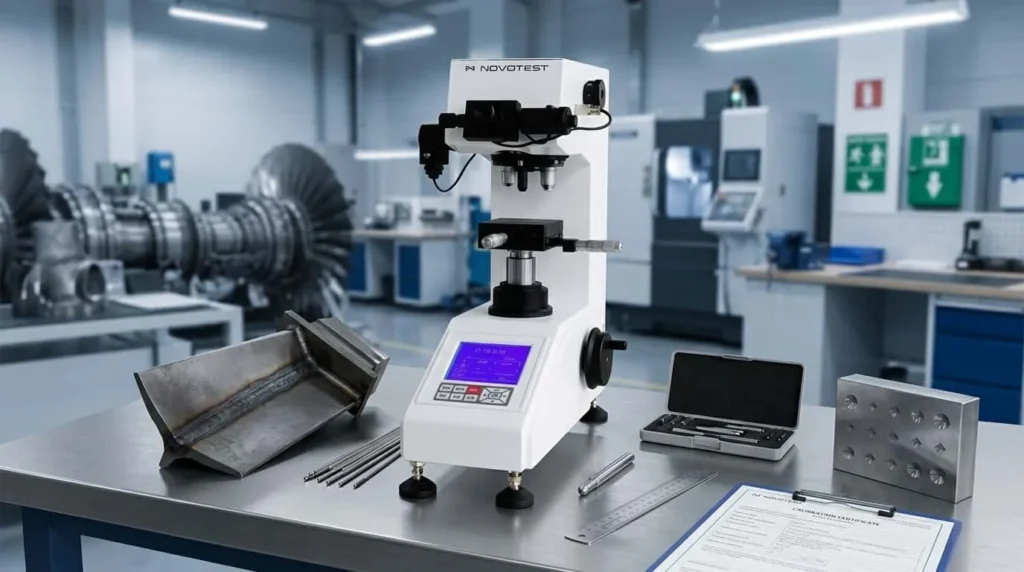

Adopsi instrumentasi yang meminimalkan intervensi subjektif adalah lompatan paling efektif. Alat uji modern dengan fitur input data otomatis menghilangkan risiko kesalahan pencatatan dan pembacaan. Misalnya, desain NOVOTEST TB-V-10 secara cerdas memadukan tiga elemen kunci: menara manual untuk kontrol beban, mikroskop analog untuk observasi langsung, dan sistem input data otomatis. Kombinasi ini memungkinkan Anda memverifikasi setiap parameter uji—beban, dwell time, dan ukuran indentasi—tanpa kehilangan kendali atas proses, sekaligus memutus rantai kesalahan manusia yang paling umum.

Perbandingan Pendekatan Solusi: Manual vs. Alat Uji Vickers Semi-Otomatis

Untuk memahami nilai tambah dari pendekatan semi-otomatis, mari bandingkan langsung dengan metode manual tradisional dalam konteks verifikasi.

Keunggulan TB-V-10 terletak pada desainnya yang tidak sepenuhnya menghilangkan peran operator, tetapi menghilangkan potensi kesalahannya. Penggunaan beban kecil hingga 10 kgf via menara manual memberikan kontrol penuh atas aplikasi beban, sangat penting untuk sampel tipis atau lapisan permukaan. Sesaat setelah indentasi, operator mengamati jejak melalui mikroskop analog 200X, lalu memasukkan panjang diagonal ke sistem. Perangkat lunak internal secara instan mengkalkulasi nilai kekerasan HV atau HK dan menampilkannya. Proses ini memutus rantai kesalahan kalkulasi manual dan kesalahan membaca skala, dua penyebab utama inkonsistensi antar operator yang sering dituduh sebagai hasil “melenceng”.

Rekomendasi Solusi Paling Efektif: Integrasi NOVOTEST TB-V-10 dalam Proses Verifikasi

Lantas, bagaimana Anda mengintegrasikan NOVOTEST TB-V-10 sebagai solusi diagnosis di lapangan? Berikut adalah prosedur rekomendasi ketika Anda mencurigai hasil uji las turbin tidak konsisten.

Langkah pertama, jangan lanjutkan pengujian produk. Alih-alih, lakukan verifikasi kalibrasi alat uji kekerasan dengan segera. Ambil blok referensi hardness bersertifikat yang nilainya mendekati ekspektasi kekerasan las Anda. Gunakan TB-V-10 untuk melakukan setidaknya tiga hingga lima indentasi pada blok referensi tersebut. Berkat input data otomatis, Anda dapat dengan cepat melihat rata-rata dan standar deviasi hasil pengukuran pada layar LCD yang besar. Jika hasil pada blok referensi meleset dari nilai sertifikatnya, Anda telah mengonfirmasi bahwa sumber masalah ada pada alat.

Kedua, gunakan antarmuka TB-V-10 untuk mengaudit kesesuaian parameter. Periksa apakah beban uji (misal, 5 kgf), jenis indenter, dan dwell time yang digunakan sudah sesuai dengan prosedur uji yang ditetapkan untuk komponen turbin tersebut. Antarmuka intuitifnya memudahkan Anda mengonfirmasi pengaturan ini tanpa perlu membongkar setelan mekanis.

Ketiga, libatkan kembali operator yang hasilnya diragukan. Minta mereka menjalankan prosedur verifikasi yang sama pada blok referensi. Karena TB-V-10 menstandarisasi input data dan kalkulasi, setiap variasi hasil yang muncul kini lebih murni berasal dari teknik penempatan titik uji dan pemfokusan. Anda dapat langsung mengidentifikasi dan mengoreksi operator, bukan meragukan integritas alat.

Hasil verifikasi yang terekam secara digital dan dapat dicetak ini menjadi dasar keputusan kualitas yang kuat. Anda tidak lagi berdebat tentang validitas data. Pendekatan ini mengubah proses kalibrasi alat uji kekerasan dari sekadar rutinitas periodik menjadi alat diagnosis real-time yang memperkuat integritas seluruh rantai produksi Anda.

Kesimpulan

Inkonsistensi hasil uji kekerasan pada las turbin adalah masalah serius yang akarnya seringkali terletak pada proses kalibrasi alat uji kekerasan yang tidak ketat atau kesalahan operator. Mengabaikannya dapat mengakibatkan keputusan kualitas yang salah, membahayakan keselamatan, dan menggerogoti profitabilitas. NOVOTEST TB-V-10 muncul sebagai solusi verifikasi yang efektif dan elegan. Dengan kombinasi menara manual, mikroskop analog, dan sistem input data otomatis, alat ini meminimalkan variabel subjektif manusia yang paling krusial, sambil mempertahankan kendali dan fleksibilitas pengujian Vickers sesuai standar ISO dan ASTM. Investasi dalam instrumentasi verifikasi semi-otomatis ini adalah langkah strategis untuk membangun fondasi keandalan data, memastikan setiap komponen turbin memenuhi spesifikasi, dan menghindari beban biaya yang timbul dari pengujian yang tidak akurat.

Untuk memastikan operasional Anda didukung oleh perangkat pengukuran yang presisi dan andal, CV. Java Multi Mandiri hadir sebagai mitra pengadaan Anda. Sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, kami menyediakan berbagai solusi untuk mendukung proses pengujian dan pengukuran di berbagai sektor industri. Pelajari lebih lanjut tentang komitmen dan rekam jejak kami. Dapatkan rekomendasi alat yang paling tepat untuk aplikasi spesifik Anda melalui layanan konsultasi gratis dari tim ahli kami.

FAQ

Apa itu kalibrasi alat uji kekerasan dan mengapa penting untuk pengelasan turbin?

Kalibrasi alat uji kekerasan adalah proses memverifikasi dan menyesuaikan akurasi pembacaan hardness tester dengan membandingkannya terhadap standar referensi yang tertelusur, seperti blok uji kekerasan bersertifikat. Dalam konteks pengelasan turbin, proses ini sangat kritis karena profil kekerasan sambungan las secara langsung mempengaruhi ketahanan komponen terhadap tekanan operasi, kelelahan termal, dan risiko kegagalan dini. Kalibrasi memastikan bahwa setiap keputusan menerima atau menolak komponen las didasarkan pada data yang valid, bukan kesalahan instrumen.

Bagaimana cara mendeteksi jika alat uji kekerasan Vickers tidak lagi akurat?

Anda dapat mendeteksinya dengan melakukan verifikasi menggunakan blok referensi hardness yang diketahui nilai pastinya. Ujilah blok tersebut beberapa kali menggunakan parameter yang identik dengan pengujian rutin Anda. Hitung rata-rata dan bandingkan dengan nilai sertifikat blok. Jika penyimpangan melebihi toleransi yang diizinkan oleh standar (misal ISO 6507-2), atau jika variasi hasil antar indentasi pada blok yang homogen sangat tinggi, alat Anda kemungkinan tidak akurat dan memerlukan kalibrasi atau perbaikan. Gejala lain adalah hasil uji pada produk yang secara konsisten di luar batas spesifikasi tanpa alasan proses yang jelas.

Apakah NOVOTEST TB-V-10 cocok untuk pengukuran kekerasan di area las yang sempit?

Sangat cocok. TB-V-10 mengimplementasikan metode Vickers yang ideal untuk area terbatas karena menggunakan indentasi mikroskopis yang sangat kecil. Dengan pilihan beban uji mulai dari 0,3 kgf hingga 10 kgf, Anda dapat menggunakan beban rendah untuk mengukur area spesifik di zona las atau HAZ tanpa merusak komponen. Mikroskop bawaannya menyediakan perbesaran 200X untuk pengukuran dan 100X untuk observasi, memudahkan Anda membidik lokasi uji yang presisi pada geometri las yang sempit dan kompleks.

Bagaimana prosedur verifikasi kalibrasi mandiri dengan TB-V-10 sebelum pengujian produk?

Prosedurnya sederhana. Pertama, pilih blok referensi hardness dengan nilai sertifikat yang mendekati target pengukuran Anda. Pasang blok pada meja uji TB-V-10. Kedua, atur parameter pengujian (beban, dwell time) yang akan Anda gunakan untuk pengujian produk melalui keyboard antarmuka. Ketiga, lakukan minimal tiga indentasi pada blok referensi. Amati setiap indentasi, masukkan pengukuran diagonal, dan biarkan alat menghitung nilai kekerasannya. Terakhir, bandingkan nilai rata-rata yang ditampilkan di layar LCD dengan nilai sertifikat blok. Jika hasilnya sesuai toleransi, alat Anda terverifikasi dan siap untuk pengujian produk. Dokumentasikan hasil verifikasi ini.

Rekomendasi Hardness Tester

References

1. ISO 6507-2:2018. Metallic materials — Vickers hardness test — Part 2: Verification and calibration of testing machines. International Organization for Standardization.
2. ASTM E92-17. Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials. ASTM International.
3. Callister, W. D., & Rethwisch, D. G. (2018). Materials Science and Engineering: An Introduction. Wiley.
4. NOVOTEST. (n.d.). Operation Manual for NOVOTEST TB-V Series Hardness Tester.
