Cara Mengukur Resistansi Kontak Panel Listrik Industri Secara Akurat

Ringkasan Cepat: Resistansi kontak yang tinggi pada sambungan busbar dan panel listrik industri dapat menyebabkan penurunan tegangan (voltage drop), kenaikan suhu ekstrem (overheating), hingga risiko kebakaran hebat. Pengukuran presisi pada skala milli-ohm (< 1 Ω) menggunakan teknik 4-kawat Kelvin adalah metode paling efektif untuk mendeteksi degradasi kontak secara dini sebelum kegagalan sistem terjadi.

Mengapa Lonjakan Resistansi Kontak Berbahaya bagi Panel Listrik?

Pada sistem distribusi listrik tegangan rendah maupun menengah, sambungan antar busbar, terminal breaker, dan sakelar utama rentan mengalami oksidasi, kendor karena getaran mekanis, atau korosi akibat kelembapan lingkungan. Menurut hukum Joule (P = I²R), kenaikan resistansi sekecil milli-ohm pada arus tinggi (misalnya 400 Ampere) akan menghasilkan akumulasi panas yang signifikan secara instan.

Jika kondisi ini dibiarkan tanpa perawatan rutin, efek domino yang dapat muncul meliputi:

• Overheating Ekstrem: Isolator kabel meleleh dan memicu korsleting busbar.
• Efisiensi Energi Menurun: Rugi-rugi daya melambung tinggi akibat pelepasan panas terbuang.
• Henti Operasi Mendadak (Unplanned Downtime): Kerusakan komponen utama panel memicu berhentinya lini produksi pabrik.

Tabel Parameter Ambang Batas Hambatan Sambungan Listrik

Untuk memastikan keselamatan instalasi, tim maintenance wajib mengacu pada standar toleransi nilai hambatan kontak berikut:

Langkah-Langkah Mengukur Resistansi Kontak Rendah Secara Akurat

Pengukuran nilai resistansi di bawah 1 Ohm tidak bisa dilakukan dengan multimeter biasa karena resistansi kabel ukur (lead) akan mengacaukan hasil bacaan. Diperlukan metode pengukuran 4-kawat (4-wire Kelvin measurement) untuk mengeliminasi hambatan kabel pengetesan.

1. Isolasi Pasokan Listrik (Lockout / Tagout)

Pastikan panel listrik dalam kondisi benar-benar mati (*de-energized*) dan dipasangi prosedur LOTO. Jangan pernah melakukan tes hambatan kontak pada terminal yang masih bertegangan.

2. Bersihkan Permukaan Kontak Busbar

Kerok atau bersihkan lapisan minyak, debu, dan korosi pada titik pengukuran menggunakan cairan pembersih kontak (*contact cleaner*) khusus agar penjepit alat tes menempel sempurna.

3. Gunakan Instrumen Pengukur Hambatan Mikro/Milli Presisi

Gunakan instrumen khusus yang mampu mengalirkan arus uji stabil dan membaca tingkat ketelitian hingga pecahan milli-ohm. Untuk kebutuhan audit keselamatan resmi perusahaan, gunakan instrumen terkalibrasi standar laboratorium seperti Electrical Tester PCE-MO 2001-ICA incl. ISO-Calibration Certificate yang telah dilengkapi sertifikat kalibrasi terakreditasi ISO guna menjamin keabsahan data audit.

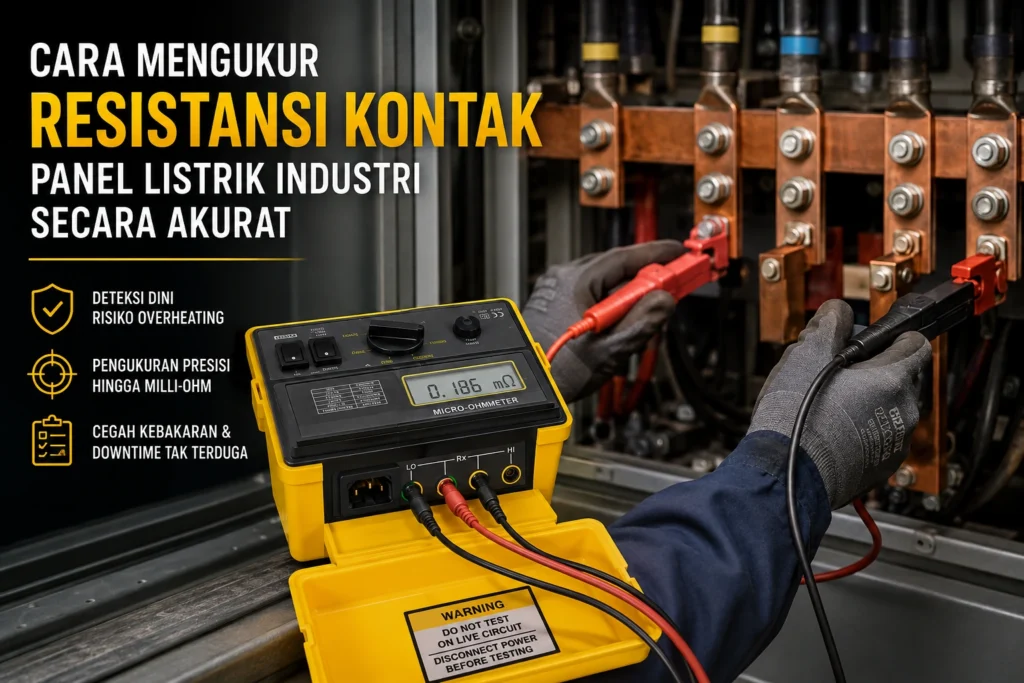

4. Hubungkan Probe Kelvin 4-Kawat

Jepitkan dua penjepit arus di bagian luar dan dua penjepit tegangan di bagian dalam titik sambungan busbar yang dites. Cara ini memastikan alat mengukur nilai hambatan asli dari sambungan panel, bukan hambatan kawat kabel uji.

5. Catat dan Bandingkan Hasil Pengujian

Bandingkan nilai yang didapat antar fasa (R, S, T). Perbedaan nilai hambatan antar fasa yang melebihi 50% mengindikasikan adanya kelainan pada salah satu titik sambungan.

Pentingnya Akurasi Uji dan Verifikasi Kalibrasi

Pengukuran titik kritis seperti proteksi pembumian dan sambungan daya membutuhkan alat dengan validitas tinggi. Memahami pentingnya kalibrasi ISO pada peralatan ukur listrik sangat krusial agar hasil audit teknis Anda diakui oleh pihak asuransi maupun konsultan K3 industri.

Studi akademis dari IEEE Transactions on Power Delivery menegaskan bahwa pengujian mikro-ohmmeter secara berkala pada sakelar pemutus daya (circuit breaker) terbukti mengurangi risiko insiden busbar flashover hingga 84% di fasilitas industri skala besar.
