Mengenal NOVOTEST T-U3: Inovasi Portabel untuk Ketertelusuran Data Uji Kekerasan

Bayangkan ini: sebuah batch crankshaft untuk mesin diesel kapal telah melewati proses nitriding. Operator di lini produksi mengukur kekerasan permukaannya, mencatat angka di selembar kertas, dan melaporkannya sebagai “sesuai spesifikasi”. Tiga bulan kemudian, mesin mengalami keausan prematur pada bantalan utama, menyebabkan kegagalan total di tengah lautan. Investigasi menunjukkan nilai kekerasan lapisan nitriding tidak memenuhi syarat, namun catatan kertas itu hilang. Data kritis lenyap begitu saja. Inilah risiko nyata ketika ketertelusuran data uji kekerasan tidak menjadi prioritas.

Standar internasional seperti ISO 17025 dan ASTM E140 menuntut setiap hasil pengukuran dapat ditelusuri kembali ke standar nasional atau internasional melalui rantai kalibrasi yang tidak terputus. Tanpa sistem dokumentasi yang solid, validasi komponen seperti gear, crankshaft, dan chassis hanya menjadi formalitas berbahaya. Di sinilah NOVOTEST T-U3 muncul sebagai solusi revolusioner, menggabungkan teknologi Ultrasonic Contact Impedance (UCI) portabel dengan integrasi smartphone Android untuk memastikan setiap data uji kekerasan terekam, terkalibrasi, dan terlacak secara digital dalam satu genggaman.

1. Pendahuluan
2. Spesifikasi Teknis NOVOTEST T-U3
3. Cara Kerja Teknologi UCI pada NOVOTEST T-U3
4. Fitur Kunci NOVOTEST T-U3 untuk Menjamin Ketertelusuran Data
   1. Arsip Pengukuran Digital
   2. Manajemen Kalibrasi Berbasis Aplikasi
   3. Pengaturan Tampilan Skala
   4. Kemudahan Berbagi Data
5. Aplikasi Industri: Validasi Kekerasan pada Gear, Crankshaft, dan Chassis
   1. Gear
   2. Crankshaft
   3. Chassis
6. Studi Kasus: Mencegah Cacat Komponen Kritis dengan Data Tertelusur
   1. Kasus 1: Pabrik Gear Presisi
   2. Kasus 2: Bengkel Perbaikan Crankshaft
   3. Kasus 3: Inspeksi Chassis Truk di Lapangan
7. Kelebihan Teknis NOVOTEST T-U3 Dibanding Metode Konvensional
8. Kesimpulan
9. FAQ
   1. Apa itu ketertelusuran data dalam uji kekerasan?
   2. Bagaimana NOVOTEST T-U3 membantu memenuhi standar ISO 17025 untuk kalibrasi?
   3. Apakah data dari NOVOTEST T-U3 bisa saya integrasikan dengan sistem database pabrik?
   4. Berapa lama masa pakai probe UCI dan bagaimana memastikan kalibrasinya tetap akurat?
10. References

Pendahuluan

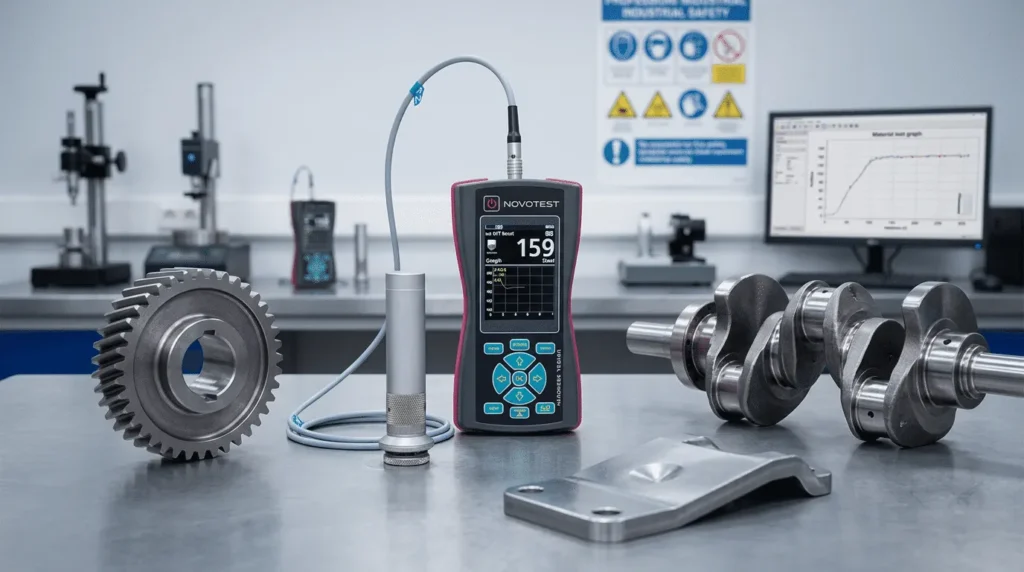

NOVOTEST T-U3 bukan sekadar alat ukur kekerasan portabel biasa. Perangkat ini merepresentasikan evolusi dalam metode Ultrasonic Contact Impedance (UCI), sebuah teknik yang memanfaatkan perubahan frekuensi resonansi probe ultrasonik saat indentor berlian berkontak dengan material uji. Keunggulan utama metode UCI terletak pada kemampuannya mengukur komponen kecil, material berdinding tipis, atau area dengan akses terbatas—tepatnya kebutuhan kritis dalam inspeksi gear dan poros engkol. Namun, nilai sesungguhnya dari T-U3 terletak pada modul Bluetooth bawaannya. Melalui aplikasi NOVOTEST untuk Android, sebuah smartphone berubah menjadi pusat kontrol, penyimpanan data, dan gerbang komunikasi. Anda tidak hanya mendapatkan nilai kekerasan; Anda membangun sebuah ekosistem ketertelusuran data uji kekerasan yang komprehensif. Fitur ini memungkinkan penyimpanan arsip pengukuran otomatis, pelaksanaan kalibrasi langsung dari ponsel, dan transfer hasil ke PC atau kolega dalam hitungan detik, menghilangkan ketergantungan pada catatan manual yang rentan hilang dan salah baca.

Spesifikasi Teknis NOVOTEST T-U3

Spesifikasi teknis unit utama NOVOTEST T-U3 semakin menegaskan posisinya sebagai alat profesional. Berikut adalah detail pentingnya:

Cara Kerja Teknologi UCI pada NOVOTEST T-U3

Memahami prinsip kerja teknologi UCI pada NOVOTEST T-U3 merupakan fondasi untuk mengapresiasi kemampuannya dalam menjamin akurasi dan ketertelusuran data uji kekerasan. Metode ini beroperasi berdasarkan fenomena perubahan frekuensi resonansi. Sebuah batang logam dengan indentor berlian Vickers di ujungnya dieksitasi hingga bergetar pada frekuensi resonansi alaminya. Saat indentor ini ditekan ke permukaan material uji, terjadi perubahan frekuensi yang signifikan. Perubahan ini sangat bergantung pada area kontak antara indentor dan material. Material yang lebih lunak akan menghasilkan area kontak yang lebih luas (indentasi lebih dalam), sehingga menyebabkan pergeseran frekuensi yang lebih besar. Mikroprosesor dalam unit T-U3 mengukur pergeseran frekuensi ini secara presisi dan mengonversinya secara instan menjadi nilai kekerasan pada skala yang Anda pilih, seperti HV, HRC, atau HB.

Keunggulan destruktif minimal dari probe UCI menjadi krusial. Tidak seperti metode Rockwell atau Brinell konvensional yang meninggalkan bekas indentasi cukup besar, probe 10N T-U3 menghasilkan jejak mikroskopis. Hal ini menjadikannya ideal untuk permukaan akhir seperti bantalan poros engkol, gigi gear yang telah dipoles, atau lapisan tipis pengerasan permukaan. Proses pengukuran menjadi sangat praktis: tempatkan probe, beri tekanan konsisten, dan nilai langsung muncul. Namun, inti dari ketertelusuran modern terletak pada apa yang terjadi selanjutnya. Sensor terintegrasi dengan mikrokontroler mengirimkan data mentah dan terproses melalui Bluetooth secara real-time ke aplikasi NOVOTEST di smartphone. Di sini, Anda dapat memberikan identitas pada data: nomor batch, nama operator, jenis material, hingga foto objek uji. Proses kalibrasi fundamental menggunakan blok referensi standar pun tersimpan otomatis dalam aplikasi, lengkap dengan koreksi konversi skala, menciptakan riwayat kalibrasi digital yang tak terbantahkan.

Fitur Kunci NOVOTEST T-U3 untuk Menjamin Ketertelusuran Data

Kekuatan sejati NOVOTEST T-U3 dalam menegakkan ketertelusuran data uji kekerasan terletak pada empat pilar fitur digitalnya yang saling terintegrasi. Ini bukan lagi tentang sekadar mengukur, melainkan membangun rantai bukti digital yang solid dari pengukuran hingga pelaporan.

Arsip Pengukuran Digital

Pertama, arsip pengukuran digital adalah jantung dari sistem ini. Aplikasi NOVOTEST memungkinkan Anda membuat folder proyek. Dalam sekejap, setiap pengukuran otomatis tersimpan dengan metadata krusial: nama batch produksi, grade material, operator yang bertanggung jawab, tanggal dan waktu, serta seluruh nilai kekerasan individual. Anda tidak perlu lagi menyalin angka dari layar ke logbook; sistem mencatat semuanya secara otomatis, menghilangkan risiko kesalahan transkripsi yang selama ini menjadi momok audit.

Manajemen Kalibrasi Berbasis Aplikasi

Kedua, manajemen kalibrasi berbasis aplikasi secara fundamental mengubah cara kita memandang akurasi. Sebelum memulai inspeksi, Anda melakukan kalibrasi pada blok standar yang terekam di aplikasi. Hasil kalibrasi ini, termasuk blok standar mana yang Anda gunakan, nilai targetnya, dan koreksi yang diterapkan, terdokumentasi penuh. Riwayat ini membentuk rantai ketertelusuran yang solid, membuktikan bahwa alat ukur Anda telah terverifikasi tepat sebelum pengukuran.

Pengaturan Tampilan Skala

Ketiga, pengaturan tampilan skala (HV, HRC, HB, MPa) yang nyaman dan tersentralisasi di smartphone mencegah kekeliruan yang sering terjadi pada alat konvensional. Alih-alih mengonversi nilai secara manual menggunakan tabel atau kalkulator, Anda cukup memilih skala yang diinginkan di layar sentuh. T-U3 menangani konversi berdasarkan kurva kalibrasi yang tersimpan, mengurangi kesalahan manusia dan mempercepat interpretasi data.

Kemudahan Berbagi Data

Keempat, kemudahan berbagi data melengkapi siklus ketertelusuran. Setelah inspeksi selesai, Anda dapat mentransfer arsip file melalui Bluetooth ke PC, atau langsung dari smartphone Android, mengirim laporan dalam format CSV atau PDF via email atau layanan cloud. Fitur ini memungkinkan manajer kualitas di kantor pusat menganalisis data dari bengkel lapangan secara instan, atau memfasilitasi audit jarak jauh dengan menyediakan laporan yang komprehensif dan siap cetak. Ini adalah perwujudan nyata dari efisiensi dan transparansi Industry 4.0.

Aplikasi Industri: Validasi Kekerasan pada Gear, Crankshaft, dan Chassis

Keandalan komponen otomotif dan alat berat bertumpu pada presisi perlakuan panas yang memerlukan verifikasi ketat. NOVOTEST T-U3 menjadi instrumen krusial untuk memvalidasi kualitas pada tiga komponen paling kritis: gear, crankshaft, dan chassis.

Gear

Pada gear, uji kekerasan permukaan gigi adalah mandatori. Area kontak gigi yang tipis dan memiliki profil rumit sangat sulit dijangkau oleh hardness tester konvensional. Probe mungil T-U3 mudah mengakses akar gigi dan permukaan pitch line. Risiko kegagalan berupa pitting dan spalling mengintai jika kekerasan case hardening tidak tervalidasi dengan benar. Tanpa data yang tertelusur, mengidentifikasi apakah kegagalan disebabkan oleh kesalahan heat treatment atau beban operasi berlebih menjadi mustahil.

Crankshaft

Untuk crankshaft, tantangannya terletak pada geometri. Pengukuran kekerasan pada fillet radius jurnal dan pin adalah area kritis yang rawan retak fatik. Radius yang sempit dan permukaan yang harus tetap mulus pasca-inspeksi menjadikan metode UCI non-destruktif sebagai pilihan satu-satunya. Ketertelusuran data uji kekerasan di sini berfungsi sebagai bukti bahwa setiap poros engkol telah melalui proses induksi hardening pada zona kritisnya, mencegah keausan prematur yang berujung pada kegagalan mesin.

Chassis

Sementara itu, pada inspeksi chassis, verifikasi pasca-fabrikasi seringkali dilakukan pada area yang sulit, seperti lasan dan Heat Affected Zone (HAZ). Kekerasan pada area ini menjadi indikator kritis perubahan sifat material akibat panas pengelasan. Dengan T-U3, inspektor dapat mengukur di lapangan, merekam data, dan langsung mengirimnya ke tim engineering pusat. Sebuah studi skala kecil di pabrik forging mengungkapkan bahwa ketiadaan arsip kalibrasi pada pemeriksaan kekerasan crank gear menyebabkan sengketa kualitas senilai miliaran rupiah, berujung pada recall 1000 unit yang seharusnya bisa dicegah jika data validasi tertelusur dengan baik.

Studi Kasus: Mencegah Cacat Komponen Kritis dengan Data Tertelusur

Dampak langsung dari ketertelusuran data uji kekerasan yang dijamin oleh NOVOTEST T-U3 paling jelas terlihat dalam skenario nyata di lantai produksi. Mari kita telaah tiga studi kasus yang menggambarkan bagaimana alat ini menyelamatkan operasi manufaktur dari potensi bencana kualitas.

Kasus 1: Pabrik Gear Presisi

Sebuah pabrik manufaktur gearbox presisi menerapkan inspeksi kekerasan setiap jam pada gear hypoid yang baru keluar dari tungku karburasi. Operator menggunakan T-U3 dan aplikasi NOVOTEST untuk menyimpan setiap hasil pengukuran ke arsip digital harian. Pada suatu shift pagi, aplikasi mendeteksi tren penurunan nilai HRC yang konsisten selama enam batch berturut-turut. Data yang terekam secara otomatis dan langsung tertelusur ke rentang waktu tertentu ini memicu alarm. Investigasi cepat mengungkapkan terjadi anomali penurunan suhu di zona pendinginan tungku. Tim maintenance segera melakukan koreksi. Tanpa rekaman data digital dan otomatis tersebut, penurunan kekerasan yang masih dalam batas toleransi bawah ini mungkin baru ketahuan setelah ratusan gear terlanjur dibuat, menghasilkan scrap massal dan kerugian waktu produksi yang signifikan.

Kasus 2: Bengkel Perbaikan Crankshaft

Sebuah bengkel spesialis menerima kontrak untuk merestorasi crankshaft mesin generator berukuran besar. Tiap poros memiliki spesifikasi nitriding yang berbeda. Dengan fitur kalibrasi di aplikasi T-U3, teknisi leader membuat profil kalibrasi khusus untuk setiap tipe crankshaft menggunakan blok referensi yang sesuai. Saat teknisi lapangan datang, mereka cukup memuat profil tersebut di smartphone, melakukan pengukuran, dan semua nilai otomatis terkoreksi, terekam, dan tidak bisa tertukar. Hasilnya, laporan untuk pelanggan berisi tidak hanya nilai kekerasan akhir, tetapi juga sertifikat kalibrasi untuk setiap profil, foto area uji, dan tanda tangan digital operator. Ini mengubah data service biasa menjadi jaminan kualitas bernilai tambah tinggi.

Kasus 3: Inspeksi Chassis Truk di Lapangan

Sebuah perusahaan penyewaan truk berat menerima keluhan tentang retak dini pada chassis baru. Tim inspeksi diterjunkan ke berbagai pool dengan membawa NOVOTEST T-U3. Mereka mengukur kekerasan di sekitar daerah retak dan di area tanpa retak. Berkat konektivitas Bluetooth, data langsung terkirim dari smartphone Android inspektor ke pusat metalurgi di kantor pusat. Analisis cepat data yang sudah tertelusur per VIN kendaraan menunjukkan bahwa retak hanya terjadi pada chassis dari batch produksi tertentu dengan kekerasan HAZ las yang jauh di atas ambang atas, mengindikasikan proses pengelasan yang salah. Perusahaan dapat segera menghentikan penggunaan unit berisiko dan mengajukan klaim garansi berbasis bukti data kalibrasi yang tertelusur dan tak terbantahkan.

Kelebihan Teknis NOVOTEST T-U3 Dibanding Metode Konvensional

Memilih NOVOTEST T-U3 dibandingkan mengandalkan metode uji kekerasan konvensional adalah keputusan strategis yang berfokus pada integritas data. Perbandingan antara kedua pendekatan ini sangat kontras, terutama dalam konteks ketertelusuran, efisiensi, dan keandalan pelaporan.

Metode konvensional dengan pencatatan manual di logbook kertas penuh jebakan. Operator mungkin lupa mencatat waktu, salah tulis digit, atau lebih buruk, laporan hilang di tumpukan dokumen. Proses ini menciptakan rantai ketertelusuran yang rapuh dan sangat subjektif. Sebaliknya, T-U3 mendigitalisasi hulu ke hilir. Setiap titik data secara inheren terikat dengan identitas batch, material, dan operator sejak momen pengukuran dilakukan. Ini menciptakan rantai bukti yang tak terputus. Saat audit sistem mutu, Anda tidak perlu lagi membongkar gudang arsip; cukup buka file di layar dan lacak riwayat apa pun dalam hitungan detik.

Dari segi waktu, efisiensi T-U3 tidak tertandingi. Setup dan pelaporan yang hanya memakan waktu beberapa detik untuk sinkronisasi dan ekspor data, sangat kontras dengan metode lama yang mengharuskan Anda menyusun tabel perhitungan dan mengetik ulang laporan selama berjam-jam. Keunggulan mekanisnya juga signifikan. Probe UCI portabel dapat melakukan pengukuran pada orientasi 360 derajat tanpa meja kerja khusus, menjangkau permukaan miring atau vertikal pada komponen besar yang mustahil diuji dengan bench hardness tester. Terakhir, konektivitas T-U3 memungkinkan integrasi langsung dengan sistem MES atau ERP pabrik melalui ekspor data CSV/PDF, menjadikannya fondasi yang siap untuk implementasi Industry 4.0, alih-alih menjadi titik buta informasi.

Kesimpulan

Ketertelusuran data uji kekerasan telah bertransformasi dari beban administratif menjadi fitur otomatis yang dapat Anda genggam. NOVOTEST T-U3 merajut presisi mekanis teknologi UCI dengan kecerdasan digital melalui smartphone Android, menciptakan sistem di mana setiap nilai kekerasan tercatat, terkoreksi, dan terlacak tanpa cela. Alat ini memampukan insinyur kualitas dan teknisi metalurgi untuk membangun sistem dokumentasi kalibrasi yang memenuhi tuntutan ketat standar internasional, sekaligus meminimalkan risiko cacat lolos dan sengketa kualitas.

Dengan fitur arsip digital, manajemen kalibrasi, dan transfer data yang mulus, T-U3 bukan hanya alat ukur, melainkan polis asuransi untuk integritas data produksi Anda. Untuk industri yang mengutamakan ketahanan komponen dan daya saing, mengadopsi alat ukur UCI berkonektivitas ini bukan lagi opsi, melainkan kebutuhan strategis yang mendesak. Data yang tidak tertelusur adalah risiko; dengan NOVOTEST T-U3, setiap jejak adalah jaminan.

Sebagai distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri berkomitmen menjadi mitra pengadaan yang andal untuk memenuhi kebutuhan pengujian dan pengukuran presisi di berbagai sektor industri. Kami menyediakan rangkaian produk NOVOTEST dan solusi pengukuran lainnya untuk mendukung proses validasi kualitas Anda. Dapatkan informasi teknis lebih mendalam dan temukan model yang sesuai dengan aplikasi spesifik Anda melalui layanan konsultasi gratis kami.

FAQ

Apa itu ketertelusuran data dalam uji kekerasan?

Ketertelusuran data dalam uji kekerasan adalah properti dari suatu hasil pengukuran yang memungkinkan nilai tersebut dikaitkan dengan referensi yang tepat melalui rantai kalibrasi terdokumentasi yang tidak terputus, hingga mencapai standar nasional atau internasional. Ini mencakup catatan lengkap tentang instrumen yang Anda gunakan, standar kalibrasi, operator, waktu pengukuran, dan kondisi lingkungan. Tujuan utamanya adalah membuktikan validitas dan akurasi data uji, terutama saat menghadapi audit kualitas atau sengketa teknis.

Bagaimana NOVOTEST T-U3 membantu memenuhi standar ISO 17025 untuk kalibrasi?

NOVOTEST T-U3 membantu pemenuhan standar ISO 17025 melalui fitur manajemen kalibrasi digitalnya. Aplikasi Android-nya memungkinkan Anda mendokumentasikan proses kalibrasi secara otomatis, termasuk menyimpan identitas blok referensi standar yang Anda gunakan, hasil pembacaan, koreksi yang diterapkan, serta tanggal dan operator yang bertanggung jawab. Arsip ini berfungsi sebagai bukti teknis bahwa perangkat Anda telah terverifikasi sesuai rantai ketertelusuran metrologi yang disyaratkan oleh ISO 17025, memudahkan proses audit dan memastikan integritas setiap pengukuran di lini produksi.

Apakah data dari NOVOTEST T-U3 bisa saya integrasikan dengan sistem database pabrik?

Ya, sangat bisa. NOVOTEST T-U3 menyediakan beberapa jalur untuk integrasi data. Anda dapat mengekspor seluruh arsip pengukuran dari aplikasi smartphone dalam format spreadsheet siap-pakai, seperti CSV, atau sebagai laporan PDF. Data ini kemudian dapat Anda transfer ke PC melalui kabel USB (perangkat lunak untuk PC sudah termasuk dalam paket) atau Anda kirimkan langsung dari smartphone via email dan layanan cloud. Fleksibilitas format ini memudahkan Anda mengintegrasikan data uji kekerasan ke dalam sistem Manufacturing Execution System (MES) atau Enterprise Resource Planning (ERP) di pabrik Anda.

Berapa lama masa pakai probe UCI dan bagaimana memastikan kalibrasinya tetap akurat?

Masa pakai probe UCI sangat bergantung pada frekuensi pemakaian, material yang Anda uji, dan perlakuan. Indentor berlian pada dasarnya sangat tahan aus. Namun, untuk memastikan akurasinya, Anda wajib melakukan verifikasi rutin menggunakan blok referensi standar. Proses verifikasi kami rekomendasikan Anda lakukan di awal setiap shift atau setelah sejumlah pengukuran tertentu. Dengan NOVOTEST T-U3, Anda dapat merekam setiap sesi verifikasi ini di aplikasi. Jika Anda mencurigai probe sudah aus (terjadi pergeseran nilai yang konsisten pada blok standar), segera ganti atau servis probe tersebut dan buat catatan kalibrasi baru, sehingga ketertelusuran data Anda tetap terjaga.

Rekomendasi Hardness Tester

References

1. ASTM International. (n.d.). ASTM A1038 – Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. West Conshohocken, PA: ASTM International.
2. ASTM International. (n.d.). ASTM E140 – Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, Scleroscope Hardness, and Leeb Hardness. West Conshohocken, PA: ASTM International.
3. ISO/IEC 17025:2017. (2017). General requirements for the competence of testing and calibration laboratories. Geneva: International Organization for Standardization.
4. NOVOTEST. (n.d.). NOVOTEST T-U3 UCI Hardness Tester Manual and Technical Documentation.
5. NIST/SEMATECH e-Handbook of Statistical Methods. (2013). Process or Product Monitoring and Control. U.S. Department of Commerce. Retrieved from https://www.itl.nist.gov/div898/handbook/
