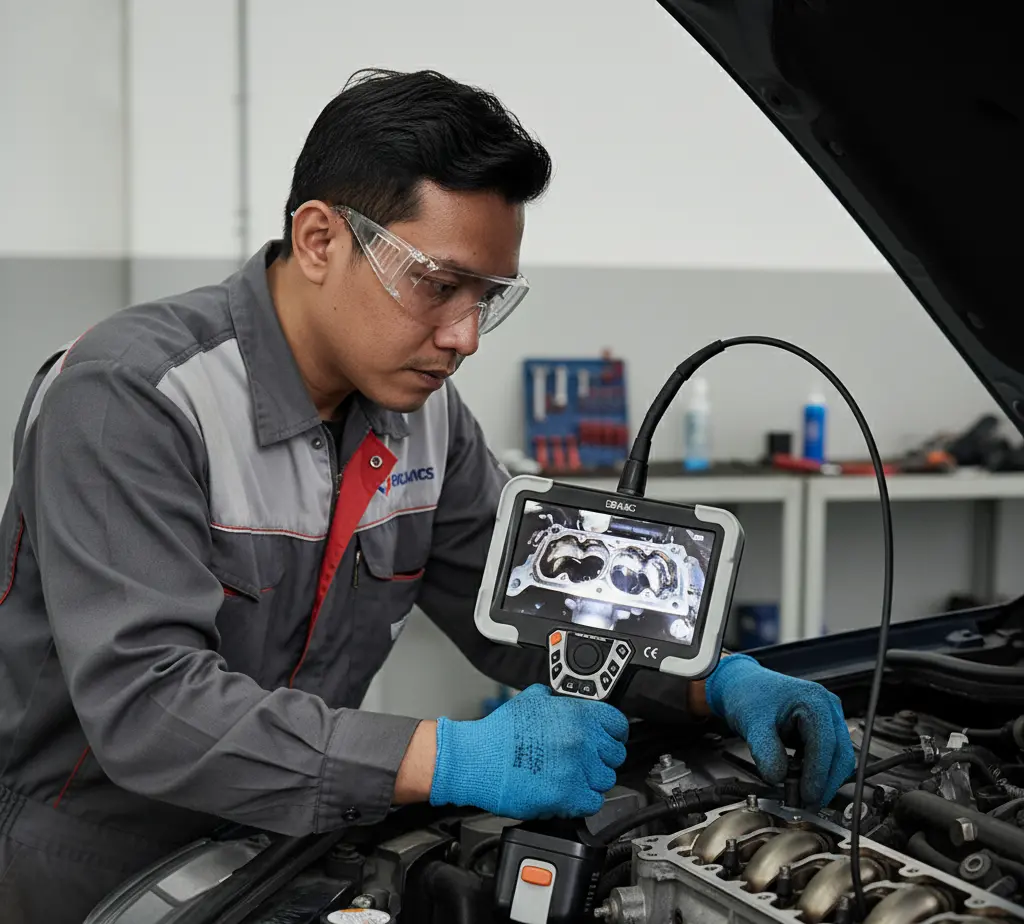

PCE-VE 1500-60200: Videoscope IP67 untuk Inspeksi Internal Mesin Otomotif Tanpa Bongkar Besar

Di lapangan, banyak masalah kualitas dan reliabilitas komponen otomotif justru “bersembunyi” di area yang tidak terlihat mata: rongga casting, saluran oli, rumah katup, jalur pendingin, manifold, hingga ruang sempit pada assembly. Retak halus, serpihan sisa machining, korosi awal, burr, atau foreign object bisa lolos dari inspeksi visual biasa karena lokasinya terlalu dalam, sudut pandangnya sulit, atau pencahayaannya tidak memadai. Pada akhirnya, gejalanya baru muncul ketika unit sudah berjalan: performa turun, bunyi abnormal, konsumsi oli meningkat, atau bahkan failure mendadak.

Risikonya tidak kecil. Kegagalan mendeteksi defect internal dapat memicu rework mahal, downtime, klaim garansi, dan temuan audit kualitas. Lebih buruk lagi, pada komponen safety-relevant, potensi risiko keselamatan meningkat. Karena itu, banyak tim QC, teknisi maintenance, dan engineer butuh cara inspeksi yang cepat, konsisten, dan dapat didokumentasikan—tanpa harus membongkar besar atau memotong sampel. Di sinilah videoscope industrial seperti PCE-VE 1500-60200 menjadi alat kerja yang praktis: membantu melihat, menilai, dan membuktikan kondisi internal komponen secara langsung di lokasi.

Deskripsi Singkat PCE-VE 1500-60200

PCE-VE 1500-60200 adalah industrial videoscope (borescope video) untuk inspeksi visual area sulit dijangkau pada komponen mesin dan rongga sempit. Model ini menggunakan kamera diameter 6 mm dengan kabel 2 m, kepala kamera bermotor dengan articulating 4 arah, serta layar sentuh 7 inci beresolusi tinggi untuk melihat hasil inspeksi secara real-time.

Alat ini dipakai untuk pemeriksaan internal tanpa merusak (visual non-destructive) pada mesin, plant equipment, kendaraan, pipa, dan berbagai komponen yang tidak memungkinkan diperiksa dengan mata langsung. Dengan kelas proteksi IP67, videoscope ini siap untuk area berdebu dan kondisi kerja yang menuntut, termasuk paparan air, air asin, atau oli dalam durasi tertentu.

Keunggulan utamanya ada pada kombinasi: visual yang jelas (FOV lebar, iluminasi tinggi), kendali arah kamera yang presisi (articulation 360°), serta fitur dokumentasi di alat (foto/video, anotasi, watermark, dan laporan PDF). Hasilnya bukan hanya “melihat”, tetapi juga memudahkan keputusan teknis—apakah komponen masih layak, perlu dibersihkan, perlu rework, atau harus diganti.

Fungsi & Kegunaan Produk

Pertanyaan praktisnya: bisa dipakai buat apa?

Jenis inspeksi yang bisa dilakukan

• Inspeksi visual internal komponen mesin dan cavity (rongga) tanpa bongkar besar.

• Pemeriksaan kondisi permukaan internal: retak halus, korosi, pitting, burr, sisa machining, serpihan/foreign object, kerak, atau kontaminasi.

• Verifikasi hasil perakitan: memastikan jalur, posisi komponen, dan kondisi area yang sulit dijangkau.

Kondisi penggunaan yang umum

• Area sempit dengan akses terbatas: rumah valve, saluran oli, port intake/exhaust, housing gearbox, heat exchanger, atau pipa proses.

• Lingkungan kerja menuntut: area berdebu dan situasi lapangan yang butuh perangkat tahan pakai; unit ini memiliki rating IP67.

• Kebutuhan dokumentasi cepat: simpan foto JPG, video MP4, beri anotasi, dan susun laporan PDF langsung di lokasi.

Masalah yang diselesaikan

• Mengurangi “blind spot” inspeksi pada rongga internal komponen.

• Mempercepat root cause analysis setelah abnormality (bunyi, getaran, performa turun) karena kondisi internal bisa diverifikasi langsung.

• Membuat bukti inspeksi lebih rapi dan audit-friendly (watermark waktu/tanggal, label komponen, laporan PDF).

Contoh penggunaan yang relevan untuk otomotif dan manufaktur:

• Inspeksi internal saluran oli pada blok mesin untuk memastikan tidak ada serpihan sisa machining.

• Pemeriksaan kondisi ruang bakar/valve area pada engine untuk melihat deposit, pitting, atau indikasi kerusakan.

• QC komponen casting: memeriksa rongga internal yang berpotensi porosity atau defect permukaan yang tidak terlihat dari luar.

Bidang / Industri Pengguna

• Industri otomotif (OEM, tier supplier, workshop heavy repair)

• Manufaktur & fabrikasi (machining, casting, assembly)

• Pembangkit listrik & utilitas (inspection plant equipment, heat exchanger, cavity komponen)

• Oil & gas, proses, dan piping (inspeksi pipa, vessel, dan area sulit dijangkau)

• Aerospace & MRO (inspeksi internal komponen presisi)

• Maintenance & inspection services (preventive dan corrective maintenance)

• Konstruksi & building inspection (cek cavity, ducting, area tertutup)

Aplikasi lintas industri seperti otomotif, pipeline, pressure vessel, dan power juga disebut sebagai area penggunaan seri PCE-VE 1500.

Keunggulan / Highlights

• Kamera diameter 6 mm dengan kabel 2 m: cocok untuk akses sempit namun tetap stabil untuk inspeksi lapangan.

• Motorized 4-way camera head dengan articulation 360° dan bending angle hingga 190°: memudahkan melihat sisi, sudut, dan area “di balik” komponen.

• Layar sentuh 7 inci resolusi 1920 × 1200: area visual luas untuk evaluasi detail, sekaligus nyaman untuk input dan pengaturan.

• FOV 120° dan iluminasi hingga 50.000 lux, plus kontrol brightness bertingkat: membantu mendapatkan gambar jelas pada rongga gelap.

• Zoom digital 8× dan rotasi/mirror image: mempercepat identifikasi indikasi kecil dan memudahkan orientasi gambar.

• Dokumentasi lengkap di alat: foto JPG, video MP4, watermark, anotasi/marking, dan pembuatan report PDF.

• Antarmuka konektivitas untuk kerja tim: Mini-HDMI, USB-A, USB-C (transfer data), audio interface, WiFi, dan slot SD.

• Memori internal 16 GB dan ekspansi hingga 128 GB: praktis untuk inspeksi rutin dan trending temuan.

• Battery removable 7,4 V 6400 mAh dengan durasi kerja >3 jam: mendukung inspeksi shift pendek tanpa bergantung stopkontak.

Perbandingan & Posisi Produk

Dalam praktik inspeksi, ada tiga pendekatan yang sering dipakai: inspeksi visual manual (senter + mirror), pembongkaran komponen, dan inspeksi dengan videoscope.

Dibanding metode manual/konvensional

Metode manual (senter dan cermin inspeksi) memang murah dan cepat untuk area yang masih “line of sight”. Namun ketika akses terbatas, hasilnya mudah bias: sudut pandang sempit, pencahayaan kurang, dan sulit membuat dokumentasi yang meyakinkan. Di sisi lain, pembongkaran komponen memberi akses penuh tetapi memakan waktu, berisiko menambah kerusakan/contamination, serta tidak efisien untuk inspeksi rutin.

Videoscope seperti PCE-VE 1500-60200 mengisi celah tersebut: cukup masuk dari port kecil, arah kamera bisa dikendalikan, gambar tampil besar di layar, dan hasilnya langsung terdokumentasi (foto/video + report).

Posisi dalam kategori alat sejenis

Di kelas industrial videoscope, PCE-VE 1500-60200 menonjol karena kombinasi kepala kamera bermotor (articulation 4 arah), layar sentuh resolusi tinggi, proteksi IP67, serta fitur reporting PDF dan anotasi. Ini membuatnya cocok untuk pekerjaan teknisi/engineer yang perlu “membuktikan temuan” dengan cepat—bukan hanya melihat.

Tabel ringkas perbandingan pendekatan:

Spesifikasi Teknis

Berikut spesifikasi teknis inti PCE-VE 1500-60200 yang paling relevan untuk pekerjaan inspeksi industrial.

Catatan fitur operasional dari seri PCE-VE 1500: kontrol brightness bertingkat, menu fungsi seperti picture-in-picture, rotasi/mirror, perekaman, watermark, dan pembuatan laporan PDF.

Tata Cara Pemakaian

Langkah ringkas (praktis untuk teknisi/QC) agar inspeksi konsisten:

1. Persiapan alat
   Pastikan baterai terpasang dan cukup, pasang SD card bila ingin langsung menyimpan ke media eksternal. Periksa kondisi fisik kabel dan ujung kamera.

2. Boot dan pengecekan awal
   Nyalakan unit (tahan tombol power beberapa detik), pastikan tampilan normal, lalu set orientasi awal probe ke posisi depan (0°) sebelum memasukkan kabel.

3. Atur pencahayaan dan tampilan
   Sesuaikan brightness LED sesuai kondisi rongga (alat mendukung level brightness bertingkat) dan gunakan zoom digital bila perlu untuk melihat detail indikasi.

4. Proses inspeksi dan kontrol arah kamera
   Masukkan kabel perlahan, lalu gunakan joystick untuk mengarahkan kepala kamera (atas–bawah–kiri–kanan) hingga area target terlihat jelas. Jika terasa ada resistansi tidak wajar saat articulation, hentikan dan tarik keluar dengan hati-hati.

5. Tangkap bukti temuan
   Ambil foto atau rekam video saat indikasi terlihat. Tambahkan watermark (tanggal/waktu, label) dan anotasi bila diperlukan agar file mudah ditelusuri.

6. Susun laporan (bila diperlukan untuk QC/audit)
   Pilih foto yang relevan lalu buat report PDF langsung dari menu report. Ini berguna untuk handover ke engineer, customer, atau catatan maintenance.

7. After-use dan penyimpanan
   Luruskan kembali probe sebelum menarik keluar, matikan alat, bersihkan bagian depan probe setelah digunakan, lalu simpan rapi di case agar kabel dan lens tidak tergores.

Catatan penting: gunakan inspeksi hanya pada peralatan yang tidak sedang bergerak dan hindari objek bertegangan listrik; ikuti praktik keselamatan kerja di area.

Cara Kerja / Metode Pengukuran

PCE-VE 1500-60200 bekerja dengan prinsip inspeksi visual berbasis kamera: kamera kecil di ujung probe menangkap gambar/video, LED di sekitar lens memberi pencahayaan, lalu hasilnya ditampilkan di layar sentuh. Karena ujung kamera dapat diarahkan dengan articulation 4 arah, operator bisa mengubah arah pandang untuk “mengintip” sisi yang biasanya tidak terlihat dari satu sudut.

Untuk kebutuhan dokumentasi, sistem menyimpan foto (JPG) dan video (MP4) serta menyediakan fungsi rotasi/mirror, zoom digital, watermark, dan pembuatan laporan PDF. Pada seri PCE-VE 1500 juga ada mode perbandingan gambar (picture-in-picture) untuk membandingkan live view vs gambar tersimpan—berguna ketika QC perlu memastikan kondisi sebelum/sesudah tindakan (misalnya setelah cleaning atau rework).

Kelengkapan Produk

Kelengkapan yang umum disertakan pada paket PCE-VE 1500-60200 dan seri PCE-VE 1500 meliputi:

• Unit videoscope (handheld dengan layar sentuh)

• Kabel probe dengan kamera Ø6 mm dan kepala kamera bermotor

• SD card 64 GB dan card reader USB

• 2 baterai rechargeable 7,4 V 6400 mAh (removable)

• Charger USB-C (maks 65 W) dan kabel USB-C

• Case / trolley case untuk transport dan penyimpanan

• Aksesori pendukung (misalnya strap/HDMI cable, tergantung paket)

Manfaat bagi Pengguna

• Efisiensi kerja inspeksi
  Mengurangi waktu bongkar-pasang hanya untuk memastikan kondisi internal; inspeksi bisa dilakukan dari port kecil dengan arah kamera yang fleksibel.

• Peningkatan kualitas keputusan QC
  Temuan dapat dilihat jelas di layar besar resolusi tinggi, ditangkap sebagai bukti, lalu dibagikan ke pihak terkait dengan format rapi (foto/video/report).

• Penghematan biaya rework dan downtime
  Deteksi dini defect internal membantu mencegah kerusakan berkembang dan mengurangi trial-and-error saat troubleshooting.

• Pengurangan kesalahan interpretasi
  Fitur zoom, rotasi/mirror, watermark, dan anotasi memudahkan standardisasi dokumentasi antar shift dan antar operator.

• Mendukung audit dan traceability
  Laporan PDF dengan gambar terpilih dan caption mempercepat proses approval, analisis, dan arsip inspeksi.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual area internal yang sulit dijangkau pada komponen mesin, rongga, dan cavity—misalnya pada otomotif, manufaktur, dan maintenance—tanpa pembongkaran besar.

2. Apakah pengukurannya merusak material?
   Tidak. Ini inspeksi visual non-destructive: kamera melihat kondisi permukaan tanpa mengikis atau memotong material.

3. Bisa digunakan untuk material apa saja?
   Pada praktiknya bisa untuk berbagai material selama ada akses fisik untuk probe dan kondisi lingkungan sesuai spesifikasi (misalnya rentang suhu dan kelembapan). Videoscope ini banyak dipakai untuk komponen mesin, plant, dan kendaraan.

4. Apakah perlu kalibrasi?
   Untuk fungsi inspeksi visual, fokusnya pada kualitas gambar, orientasi, dan dokumentasi yang konsisten. Jika menggunakan fitur measurement pada seri tertentu, operator perlu memastikan prosedur kerja dan penandaan titik dilakukan benar agar hasil interpretasi stabil.

5. Siapa yang paling cocok menggunakan alat ini?
   Teknisi maintenance, QC inspector, engineer produksi, reliability engineer, dan tim investigasi failure yang perlu memeriksa kondisi internal komponen dan membuat bukti inspeksi yang mudah ditinjau ulang.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya alat inspeksi visual dalam mendukung quality assurance, troubleshooting, dan maintenance di industri. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-VE 1500-60200 Automotive/Industrial Videoscope dan perangkat pengujian lainnya untuk membantu perusahaan Anda mempercepat inspeksi area sulit dijangkau, memperkuat dokumentasi temuan, dan menjaga konsistensi kontrol kualitas. Jika Anda ingin meningkatkan akurasi dan efisiensi inspeksi internal komponen mesin serta membuat pelaporan yang lebih rapi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
