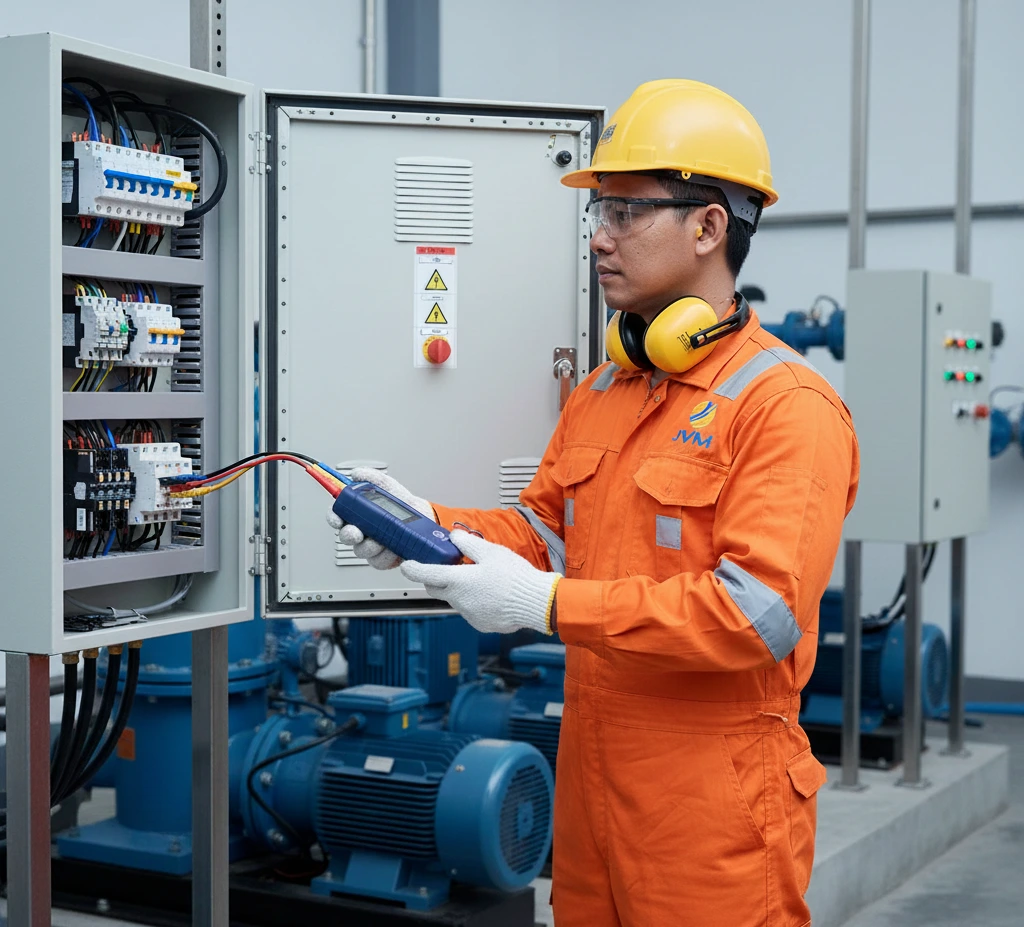

Phase Rotation Meter PCE-PI1: Solusi Praktis Mencegah Kesalahan Arah Putaran Motor Tiga Fasa di Industri

Di banyak fasilitas industri—mulai dari instalasi pengolahan air (WTP/WWTP), pabrik makanan dan minuman, hingga laboratorium riset—motor listrik tiga fasa adalah tulang punggung operasi. Pompa, blower, mixer, hingga conveyor bergantung pada arah putaran yang benar agar sistem berjalan sesuai desain.

Masalahnya, kesalahan urutan fasa (phase sequence) sering kali tidak terdeteksi hingga sistem dijalankan. Dampaknya bisa serius:

• Pompa air berputar terbalik → aliran tidak optimal bahkan gagal suplai
• Sistem aerasi di instalasi limbah tidak bekerja → kualitas air turun
• Mixer industri farmasi tidak homogen → batch gagal validasi
• Motor mengalami stres mekanik → umur pakai berkurang

Dalam praktik lapangan, teknisi sering mengandalkan trial-error atau pengalaman. Ini bukan hanya tidak efisien, tetapi juga berisiko merusak peralatan mahal.

Di sinilah alat seperti Phase Rotation Meter PCE-PI1 menjadi relevan—memberikan cara cepat, akurat, dan aman untuk memastikan urutan fasa sebelum sistem dijalankan.

Prinsip Kerja Phase Rotation: Membaca Urutan Fasa dengan Presisi Sederhana

Phase rotation meter bekerja dengan prinsip mendeteksi urutan tegangan pada sistem tiga fasa (L1, L2, L3). Urutan ini menentukan arah putaran motor:

• Urutan benar (clockwise) → motor berputar sesuai desain
• Urutan terbalik (counterclockwise) → motor berputar terbalik

PCE-PI1 menggunakan pengukuran langsung dari tegangan antar fasa untuk menentukan arah rotasi. Dengan menghubungkan tiga probe ke terminal listrik:

1. Alat membaca perbedaan fase antar sinyal listrik
2. Menghitung urutan fase
3. Menampilkan arah rotasi pada layar LCD

Keunggulan pendekatan ini dibanding metode konvensional (trial run motor):

• Tidak perlu menyalakan motor → lebih aman
• Tidak menyebabkan kerusakan mekanis
• Memberikan hasil instan sebelum commissioning

Dalam jangka panjang, penggunaan alat ini membantu menjaga:

• Konsistensi instalasi listrik
• Keandalan sistem produksi
• Efisiensi maintenance

PCE-PI1: Alat Sederhana dengan Dampak Besar dalam Operasi Industri

PCE-PI1 adalah phase rotation meter portabel yang dirancang untuk penggunaan praktis di lapangan. Alat ini menonjol karena:

• Tidak memerlukan baterai
• Dapat digunakan langsung pada sistem listrik aktif
• Menampilkan arah rotasi dan kesalahan fasa secara langsung

Menurut datasheet resmi, alat ini dirancang untuk sistem tiga fasa dengan rentang tegangan luas hingga 690 VAC, menjadikannya fleksibel untuk berbagai aplikasi industri .

Apa yang membuatnya berbeda dari alat sekelas:

• Desain sederhana tanpa kebutuhan daya tambahan
• Tampilan LCD besar untuk interpretasi cepat
• Klip buaya (alligator clips) yang kokoh untuk koneksi stabil
• Kemampuan mendeteksi masalah pada masing-masing fase

Alat ini bukan sekadar alat ukur—melainkan alat verifikasi sebelum sistem dijalankan.

Desain dan Ergonomi: Ringkas, Tangguh, dan Siap Lapangan

Secara fisik, PCE-PI1 dirancang untuk penggunaan teknisi lapangan:

• Dimensi: 130 x 69 x 32 mm
• Berat: 130 gram
• Housing: kokoh untuk penggunaan industri
• Panjang kabel: 3 x 130 cm dengan klip buaya

Perlindungan lingkungan:

• Rating IP40 → terlindung dari benda padat >1 mm
• Suhu operasi: 0 hingga 40°C

Karena tidak menggunakan baterai, alat ini:

• Tidak perlu maintenance daya
• Siap digunakan kapan saja
• Mengurangi risiko kegagalan akibat baterai habis

Ini sangat penting dalam lingkungan seperti:

• Instalasi pengolahan air
• Panel listrik outdoor
• Laboratorium teknik

Antarmuka dan Pengalaman Pengguna: Fokus pada Kejelasan

PCE-PI1 menggunakan layar LCD besar yang menampilkan:

• Urutan fase (L1, L2, L3)
• Arah rotasi
• Indikasi kesalahan fase

Keunggulan antarmuka:

• Tidak membutuhkan menu kompleks
• Tidak perlu pelatihan khusus
• Informasi langsung terlihat

Dalam praktiknya, teknisi hanya perlu:

1. Menghubungkan tiga probe
2. Melihat hasil pada layar
3. Menentukan tindakan

Tidak ada fitur digital berlapis—dan justru ini menjadi keunggulan dalam situasi kritis.

Fitur Utama yang Mendukung Keandalan Operasional

Beberapa fitur penting dari PCE-PI1 meliputi:

• Pengukuran 3 fasa (40–690 VAC)
• Tidak memerlukan baterai
• LCD besar untuk visibilitas tinggi
• Klip buaya kuat untuk koneksi aman
• Indikasi kesalahan fase
• Standar keselamatan CAT III 600 V

Manfaat praktis:

• Mengurangi kesalahan instalasi
• Mempercepat commissioning
• Meningkatkan keselamatan kerja

Integrasi Sistem dan Pengelolaan Data

PCE-PI1 adalah alat mandiri (standalone), sehingga:

• Tidak memiliki koneksi USB atau PC
• Tidak mendukung ekspor data

Namun, dalam workflow industri:

• Alat ini digunakan sebagai verifikasi awal
• Data biasanya dicatat manual dalam log commissioning
• Dapat dipadukan dengan sistem audit internal

Kelebihannya adalah kesederhanaan—tidak ada konfigurasi tambahan.

Spesifikasi Teknis Lengkap

Penjelasan sederhana:

• 40–690 VAC → cocok untuk hampir semua panel industri
• 15–400 Hz → bisa digunakan di sistem dengan inverter
• IP40 → aman untuk indoor industrial use
• CAT III → aman untuk distribusi listrik

Faktor yang Mempengaruhi Akurasi Pengukuran

Contoh aplikasi:

Aksesori:

• Kabel uji dengan klip buaya (included)
• Tidak dinyatakan pabrikan untuk aksesori tambahan

Skenario Penggunaan Nyata di Industri

1. Instalasi Pompa di Pengolahan Air

Sebuah instalasi pengolahan air limbah memasang pompa baru. Tanpa verifikasi fase:

• Pompa bisa berputar terbalik
• Air tidak mengalir sesuai desain

Dengan PCE-PI1:

• Teknisi memeriksa fase dalam hitungan detik
• Arah rotasi dipastikan sebelum start

2. Laboratorium Teknik Elektro Kampus

Mahasiswa melakukan praktikum motor tiga fasa.

Masalah umum:

• Salah wiring
• Motor berputar tidak sesuai teori

Dengan PCE-PI1:

• Mahasiswa dapat langsung memahami konsep phase rotation
• Mengurangi risiko kerusakan alat praktikum

Panduan Penggunaan Langkah demi Langkah

Contoh: penggunaan di instalasi pompa air

1. Pastikan panel listrik dalam kondisi aman
2. Hubungkan probe ke terminal L1, L2, L3
3. Nyalakan sumber listrik (jika belum aktif)
4. Amati layar LCD
5. Identifikasi arah rotasi
6. Jika salah, tukar dua fase
7. Ulangi pengukuran
8. Jalankan sistem

Tips:

• Gunakan APD (sarung tangan, sepatu safety)
• Pastikan koneksi kuat

Kesimpulan dan Rekomendasi

PCE-PI1 adalah alat sederhana namun krusial dalam sistem listrik tiga fasa. Dengan fitur utama seperti:

• Tanpa baterai
• Pengukuran cepat
• Tampilan jelas

Alat ini sangat cocok untuk:

• Teknisi listrik industri
• Operator WTP/WWTP
• Laboratorium teknik
• Industri proses

Jika kebutuhan Anda adalah verifikasi cepat dan andal, alat ini sudah mencukupi tanpa kompleksitas tambahan.

FAQ

1. Apakah alat ini membutuhkan baterai?
   Tidak, alat bekerja langsung dari tegangan yang diukur.
2. Apakah bisa digunakan pada inverter?
   Ya, selama frekuensi berada di 15–400 Hz.
3. Apakah aman digunakan di panel industri?
   Ya, sesuai standar CAT III 600 V.
4. Apakah bisa menyimpan data?
   Tidak, alat ini tidak memiliki fitur penyimpanan.
5. Apakah cocok untuk laboratorium?
   Sangat cocok untuk praktikum dan riset dasar.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya keandalan sistem listrik dalam mendukung berbagai proses industri dan penelitian Anda. Kami menyediakan instrumen berkualitas tinggi seperti Phase Rotation Meter PCE-PI1 serta perangkat pengujian lainnya untuk membantu memastikan instalasi listrik yang aman, efisien, dan sesuai standar.

Jika Anda ingin meningkatkan akurasi inspeksi dan mencegah kesalahan fase dalam sistem listrik tiga fasa, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
