Standar dan Prosedur Uji Kekerasan Shore A: Panduan Lengkap untuk Material Lunak

Bayangkan Anda sedang menerima kiriman batch seal karet dari pemasok. Secara visual semua terlihat sama, tetapi ketika dipasang di lini produksi, beberapa seal terasa terlalu lembek dan mudah berubah bentuk, sementara yang lain terlalu keras sehingga sulit dipasang. Anda memeriksa laporan QC pemasok dan semuanya menunjukkan nilai kekerasan yang sama. Di sinilah masalahnya: tanpa pemahaman yang benar tentang standar dan prosedur uji kekerasan Shore A, angka yang tercantum di sertifikat bisa saja tidak mencerminkan kondisi material yang sebenarnya.

Uji kekerasan Shore A adalah salah satu pengujian paling fundamental dalam industri karet, elastomer, dan plastik lunak. Metode ini menentukan seberapa tahan material terhadap penetrasi indentor, yang secara langsung berkorelasi dengan performa produk di aplikasi nyata. Namun, banyak profesional QC di Indonesia masih melakukan pengujian ini secara tidak konsisten—entah karena sampel yang tidak memenuhi ketebalan minimum, durasi kontak yang tidak sesuai standar, atau alat yang belum dikalibrasi. Panduan ini akan membantu Anda memahami standar internasional, prosedur yang benar, faktor-faktor yang memengaruhi akurasi, serta bagaimana memilih alat ukur yang tepat untuk kebutuhan kontrol kualitas Anda.

Apa itu Uji Kekerasan Shore A?

Secara sederhana, kekerasan Shore A adalah ukuran “tingkat kekencangan” material lunak terhadap tekanan. Semakin tinggi nilai Shore A, semakin keras material tersebut. Skala ini berkisar dari 0 hingga 100, di mana nilai 0 berarti material sangat lunak dan 100 berarti material sangat keras.

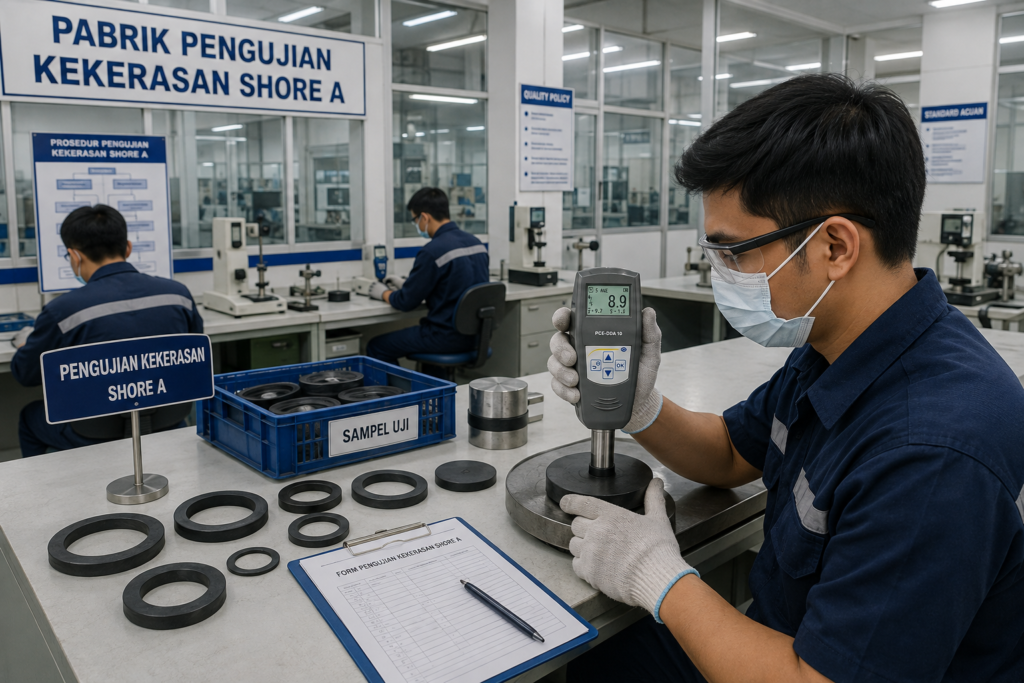

Durometer Shore A adalah alat standar yang digunakan untuk mengukur kekerasan ini. Prinsip kerjanya cukup sederhana: sebuah indentor (jarum penekan) ditekan ke permukaan material, dan resistansi material terhadap penetrasi tersebut dikonversi menjadi nilai numerik pada skala Shore A. Alat ukur portabel seperti Durometer PCE-DDA 10 Shore A dirancang khusus untuk mengukur kekerasan material lunak seperti karet, elastomer, dan gum dengan akurasi tinggi.

Mengapa pengujian ini begitu penting? Karena nilai kekerasan Shore A menentukan perilaku material dalam aplikasi nyata. Seal yang terlalu keras akan sulit mencegah kebocoran karena tidak dapat beradaptasi dengan permukaan yang tidak rata. Sol sepatu yang terlalu lunak akan cepat aus. Gasket yang terlalu keras akan sulit dikompresi. Dengan kata lain, uji kekerasan Shore A adalah gerbang pertama untuk memastikan material memenuhi spesifikasi desain dan berfungsi sebagaimana mestinya.

Standar Internasional untuk Uji Kekerasan Shore A

Ketika berbicara tentang uji kekerasan Shore A, ada beberapa standar internasional yang perlu Anda pahami. Standar-standar ini mendefinisikan peralatan, prosedur, dan persyaratan kalibrasi yang harus dipenuhi agar hasil pengukuran diakui secara global.

ASTM D2240: Standar Utama Amerika Utara

ASTM D2240 adalah standar yang paling banyak digunakan untuk pengujian kekerasan durometer. Standar ini mencakup 12 skala durometer yang berbeda, termasuk Shore A untuk material lunak dan Shore D untuk material yang lebih keras. ASTM D2240 menetapkan bahwa nilai kekerasan harus dibaca dalam satu detik setelah indentor bersentuhan penuh dengan permukaan spesimen.

ISO 48-4: Pengganti ISO 7619-1

Banyak profesional di Indonesia masih merujuk pada ISO 7619-1 sebagai standar internasional untuk uji kekerasan karet. Namun, perlu diketahui bahwa ISO 48-4 telah menggantikan standar ISO 7619-1 yang sudah tidak berlaku lagi. ISO 48-4 mengatur pengujian kekerasan untuk karet vulkanisat dan thermoplastic elastomer (TPE), dengan durasi pembacaan yang berbeda: 3 detik untuk karet vulkanisat dan 15 detik untuk TPE.

ISO 868: Standar untuk Plastik dan Ebonit

Selain ASTM dan ISO 48-4, terdapat ISO 868 yang secara khusus mengatur pengujian kekerasan untuk plastik dan ebonit. Standar ini menggunakan skala yang sama tetapi memiliki ketentuan spesifik yang berbeda untuk persiapan sampel dan kondisi pengujian.

Berikut adalah perbandingan singkat standar-standar tersebut:

Kepatuhan terhadap standar-standar ini memastikan bahwa hasil pengukuran Anda konsisten dan dapat dibandingkan dengan data dari laboratorium lain di seluruh dunia. Tanpa kepatuhan ini, nilai Shore A yang Anda laporkan bisa dipertanyakan validitasnya.

Prosedur Uji Kekerasan Shore A yang Benar

Sekarang kita masuk ke bagian yang paling praktis: bagaimana melakukan uji kekerasan Shore A dengan benar. Prosedur yang tepat adalah kunci untuk mendapatkan hasil yang akurat dan konsisten.

Langkah 1: Persiapan Sampel

Persiapan sampel adalah fondasi dari pengujian yang valid. Sampel harus memiliki ketebalan minimal 6 mm. Mengapa? Karena jika sampel terlalu tipis, permukaan keras di bawah sampel (misalnya meja kerja) akan ikut memengaruhi penetrasi indentor, sehingga nilai yang terbaca menjadi lebih tinggi dari kondisi sebenarnya.

Sebuah studi eksperimental yang diterbitkan di Dental Materials pada tahun 2010 menguji tujuh jenis elastomer silikon dengan variasi ketebalan. Hasilnya menunjukkan bahwa pada sampel setebal 1 mm, nilai kekerasan terbaca pada rentang 66.3 hingga 80.9 Shore A, sementara pada sampel setebal 6 mm, nilainya berada pada rentang 35.0 hingga 69.1 Shore A. Perbedaan ini sangat signifikan dan membuktikan bahwa ketebalan sampel sangat memengaruhi hasil pengukuran.

Selain ketebalan, pastikan permukaan sampel rata dan bersih. Permukaan yang tidak rata akan menyebabkan kontak indentor yang tidak sempurna, menghasilkan nilai yang tidak akurat. Kondisi lingkungan juga perlu diperhatikan: suhu standar pengujian adalah 23 ± 2°C dengan kelembaban relatif 50 ± 5% RH.

Langkah 2: Posisi Alat

Posisi durometer harus tegak lurus (90 derajat) terhadap permukaan sampel. Kemiringan sekecil apa pun akan mengubah distribusi tekanan pada indentor dan menghasilkan nilai yang menyimpang. Pegang alat dengan stabil dan pastikan alasnya bersentuhan penuh dengan permukaan sampel.

Langkah 3: Durasi Kontak

Ini adalah langkah yang paling sering diabaikan. Karena karet dan elastomer bersifat viskoelastis, nilai kekerasan akan berubah seiring waktu kontak. ASTM D2240 mensyaratkan pembacaan dalam 1 detik setelah kontak penuh. Sementara itu, ISO 48-4 untuk karet vulkanisat mensyaratkan pembacaan pada 3 detik, dan untuk TPE pada 15 detik.

Konsistensi waktu pembacaan sangat penting. Jika Anda membaca pada 1 detik di satu pengukuran dan 3 detik di pengukuran berikutnya, hasilnya akan berbeda meskipun materialnya sama.

Langkah 4: Pengambilan Beberapa Titik Ukur

Satu titik pengukuran tidak cukup untuk merepresentasikan karakteristik material secara keseluruhan. Standar merekomendasikan minimal 5 titik pengukuran di lokasi yang berbeda pada sampel. Hitung nilai rata-rata dari semua titik tersebut sebagai hasil akhir.

Langkah 5: Jarak Antar Titik

Jarak minimum antar titik uji harus dijaga sesuai standar, yaitu minimal 5 mm antara lekukan dan 12 mm dari tepi spesimen. Jarak yang terlalu dekat akan menyebabkan area yang sudah terdeformasi oleh pengukuran sebelumnya memengaruhi hasil pengukuran berikutnya.

Kesalahan Umum yang Harus Dihindari

Beberapa kesalahan yang sering terjadi di lapangan antara lain: menekan alat terlalu keras (yang akan menghasilkan nilai lebih tinggi), memegang alat miring (nilai tidak akurat), mengukur pada permukaan yang tidak rata (kontak tidak sempurna), dan menggunakan sampel yang terlalu tipis (nilai lebih tinggi dari seharusnya).

Faktor yang Mempengaruhi Akurasi dan Konsistensi Hasil Uji

Bahkan dengan prosedur yang benar, ada beberapa faktor yang dapat menyebabkan hasil uji tidak konsisten. Memahami faktor-faktor ini akan membantu Anda mengidentifikasi dan mengatasi sumber masalah ketika hasil pengukuran mulai menyimpang.

Ketebalan Sampel

Seperti yang telah dibahas sebelumnya, ketebalan sampel minimal 6 mm adalah syarat mutlak. Studi dari Dental Materials 2010 menunjukkan bahwa sampel setebal 1 mm menghasilkan nilai Shore A yang jauh lebih tinggi—dalam beberapa kasus hingga dua kali lipat—dibandingkan sampel setebal 6 mm. Ini terjadi karena permukaan keras di bawah sampel ikut menahan penetrasi indentor.

Suhu dan Kondisi Lingkungan

Suhu memiliki pengaruh signifikan terhadap kekerasan material karet. Pada suhu yang lebih tinggi, karet cenderung lebih lunak; pada suhu yang lebih rendah, karet menjadi lebih keras. Kondisi standar pengujian adalah 23 ± 2°C dan kelembaban 50 ± 5% RH. Jika pengujian dilakukan di luar rentang ini, hasilnya perlu dikoreksi atau dicatat sebagai kondisi non-standar.

Waktu Kontak

Sifat viskoelastis karet menyebabkan nilai kekerasan terus berubah selama indentor menekan permukaan. Pada awalnya, nilai akan turun cepat, kemudian melambat seiring waktu. Inilah mengapa konsistensi waktu pembacaan sangat penting. Jika satu operator membaca pada 1 detik dan operator lain membaca pada 5 detik, hasilnya akan berbeda secara signifikan.

Kalibrasi Alat

Alat ukur yang tidak dikalibrasi adalah sumber kesalahan yang paling berbahaya karena hasilnya terlihat valid padahal tidak. Durometer harus dikalibrasi secara rutin dan diverifikasi dengan blok kalibrasi untuk memastikan akurasi. Durometer PCE-DDA 10 dilengkapi dengan fitur kalibrasi standar menggunakan pelat kalibrasi yang disertakan, memastikan alat tetap akurat sepanjang masa pakainya.

Teknik Operator

Ketidakkonsistenan hasil uji hampir selalu berasal dari prosedur pengujian, bukan materialnya. Variasi kecil pada sudut, tekanan, atau waktu dapat menyebabkan deviasi yang signifikan. Pelatihan operator dan prosedur operasi standar (SOP) yang jelas adalah investasi penting untuk memastikan konsistensi data.

Memilih Alat Ukur yang Tepat: Durometer PCE-DDA 10 Shore A

Setelah memahami standar dan prosedur, langkah berikutnya adalah memastikan Anda menggunakan alat ukur yang andal. Durometer PCE-DDA 10 Shore A adalah salah satu pilihan yang layak dipertimbangkan untuk kebutuhan kontrol kualitas di industri Anda.

Resolusi dan Presisi

Dengan resolusi pembacaan 0,1 satuan kekerasan, PCE-DDA 10 cocok untuk aplikasi yang membutuhkan presisi tinggi. Resolusi ini memungkinkan Anda mendeteksi perbedaan halus dalam kekerasan material yang mungkin terlewatkan oleh alat dengan resolusi lebih kasar.

Manajemen Data Digital

Salah satu keunggulan utama PCE-DDA 10 adalah integrasinya dengan perangkat lunak komputer melalui koneksi USB. Fitur ini memungkinkan transfer data untuk analisis lebih lanjut dan memfasilitasi pencatatan serta pelacakan hasil pengukuran secara sistematis. Bagi perusahaan yang perlu mendokumentasikan data uji untuk kepatuhan standar atau audit kualitas, fitur ini sangat berharga.

Kalibrasi dan Sertifikasi

Durometer ini telah dikalibrasi oleh pabrikan dan dapat disertifikasi sesuai standar ISO untuk memastikan keandalan hasil pengukuran. Fitur kalibrasi standar menggunakan pelat kalibrasi yang disertakan memastikan alat tetap akurat sepanjang masa pakainya.

Aplikasi yang Luas

PCE-DDA 10 mencakup berbagai aplikasi industri: industri otomotif, produksi karet, manufaktur produk elastomer seperti seal, gasket, atau sol sepatu. Alat ini juga berguna di laboratorium material untuk menguji sifat mekanik resin, PVC, atau kulit sintetis.

Kelengkapan Paket

Paket penjualan PCE-DDA 10 mencakup durometer, pelat kalibrasi, adaptor daya, kabel USB, manual pengguna, dan tas penyimpanan. Kelengkapan ini memastikan alat siap digunakan segera setelah dibuka, tanpa perlu pembelian aksesori tambahan.

FAQ Seputar Uji Kekerasan Shore A

Apa perbedaan antara skala Shore A dan Shore D?

Skala Shore A digunakan untuk material lunak seperti karet, elastomer, dan plastik fleksibel. Skala Shore D digunakan untuk material yang lebih keras seperti rigid PVC, nilon, dan termoplastik rekayasa. Jika material terlalu keras untuk skala Shore A (nilai di atas 90), sebaiknya gunakan skala Shore D.

Berapa ketebalan minimum sampel untuk uji kekerasan Shore A?

Ketebalan minimum sampel adalah 6 mm. Sampel yang lebih tipis akan menghasilkan nilai yang lebih tinggi dari kondisi sebenarnya karena permukaan keras di bawah sampel ikut memengaruhi penetrasi indentor.

Berapa lama durasi kontak yang disarankan saat membaca nilai kekerasan Shore A?

Durasi kontak tergantung pada standar yang digunakan. ASTM D2240 mensyaratkan pembacaan dalam 1 detik. ISO 48-4 untuk karet vulkanisat mensyaratkan 3 detik, dan untuk TPE 15 detik. Yang terpenting adalah konsistensi waktu pembacaan di semua pengukuran.

Mengapa hasil uji kekerasan Shore A saya tidak konsisten?

Ketidakkonsistenan hampir selalu berasal dari prosedur pengujian, bukan materialnya. Periksa ketebalan sampel, posisi alat, durasi kontak, kalibrasi alat, dan teknik operator. Variasi kecil pada sudut, tekanan, atau waktu dapat menyebabkan deviasi yang signifikan.

Standar apa saja yang mengatur uji kekerasan Shore A?

Standar utama adalah ASTM D2240 dan ISO 48-4 (pengganti ISO 7619-1). Selain itu, ISO 868 mengatur pengujian untuk plastik dan ebonit. Standar-standar ini mendefinisikan peralatan, prosedur, dan persyaratan kalibrasi.

Apa yang dimaksud dengan durometer dan bagaimana cara kerjanya?

Durometer adalah alat ukur yang menentukan kekerasan material dengan cara menekan indentor ke permukaan material dan mengukur resistansi terhadap penetrasi. Nilai resistansi ini dikonversi menjadi angka pada skala 0-100 Shore A.

Kesimpulan

Uji kekerasan Shore A adalah metode penting untuk memastikan kualitas material lunak seperti karet, elastomer, dan plastik fleksibel. Kepatuhan terhadap standar internasional—ASTM D2240, ISO 48-4, dan ISO 868—adalah kunci untuk mendapatkan hasil yang diakui secara global. Prosedur yang benar, termasuk persiapan sampel dengan ketebalan minimal 6 mm, posisi alat yang tegak lurus, durasi kontak yang konsisten, dan pengambilan beberapa titik ukur, sangat memengaruhi akurasi hasil.

Investasi pada alat ukur yang presisi dan andal seperti Durometer PCE-DDA 10 Shore A adalah langkah strategis untuk meningkatkan efisiensi dan kualitas kontrol di industri Anda. Dengan resolusi 0,1 satuan kekerasan, integrasi perangkat lunak melalui USB, dan fitur kalibrasi yang mudah, alat ini dirancang untuk membantu Anda mendapatkan data yang konsisten dan dapat diandalkan.
