Mengapa Hasil Uji Rockwell Gear Berubah? Cek Bias dengan Blok NOVOTEST

Anda baru saja menyelesaikan pengukuran kekerasan pada batch gear yang diproduksi pagi ini. Proses heat treatment tidak berubah, parameter quenching tetap sama, dan material berasal dari lot yang identik. Namun, alat uji Rockwell Anda menunjukkan angka yang berbeda — selisih 1 hingga 2 poin HRC dari data sebelumnya. Pertanyaan yang langsung menyeruak: apakah Anda harus menahan pengiriman dan menolak gear ini, ataukah masalah sebenarnya ada pada alat uji? Dilema ini adalah titik kritis dalam kontrol kualitas, dan jawabannya terletak pada pemahaman tentang bias alat uji Rockwell. Konsep bias dan repeatability adalah dua sumber kesalahan sistematis yang sering kali menyamar sebagai perubahan sifat material. Ketika Anda tidak dapat memisahkan keduanya, keputusan produksi diambil berdasarkan asumsi, bukan fakta. Di sinilah Blok Uji Kekerasan Rockwell NOVOTEST, yang tersedia dalam skala HRA, HRB, dan HRC, memainkan peran vital sebagai alat verifikasi mandiri. Blok standar ini memungkinkan Anda mendiagnosis kesehatan instrumen secara cepat, sehingga Anda dapat mengonfirmasi apakah perubahan nilai kekerasan itu nyata pada gear atau sekadar penyimpangan dari alat uji yang sudah aus, kotor, atau tidak stabil.

1. Persiapan dan Alat yang Dibutuhkan
2. Prosedur Pemeriksaan Bias dan Repeatability dengan Blok Uji NOVOTEST
3. Interpretasi Hasil: Membedakan Perubahan Kekerasan Gear dari Penyimpangan Alat
   1. Kasus 1: Alat Presisi, Masalah pada Material
   2. Kasus 2: Alat Tidak Akurat (Bias Signifikan)
   3. Kasus 3: Repeatability Buruk
4. Tips dan Best Practices
5. Kesalahan Umum yang Harus Dihindari
6. Kesimpulan
7. FAQ
   1. Apa perbedaan antara bias dan repeatability dalam pengujian kekerasan Rockwell?
   2. Berapa toleransi bias yang diizinkan untuk alat uji Rockwell HRC menurut standar?
   3. Seberapa sering blok uji NOVOTEST harus dikalibrasi atau diganti?
   4. Apakah blok uji NOVOTEST kompatibel dengan semua merek alat uji Rockwell?
8. References

Persiapan dan Alat yang Dibutuhkan

Sebelum Anda memulai prosedur untuk mengungkap bias alat uji Rockwell, memastikan semua alat dan kondisi siap adalah langkah fundamental yang tidak dapat dinegosiasikan. Persiapan yang cermat menghilangkan variabel tak terkendali yang dapat mengompromikan validasi Anda. Pertama, pastikan alat uji kekerasan Rockwell Anda berfungsi normal dan telah dikalibrasi secara berkala sesuai jadwal, meskipun verifikasi mandiri dengan blok tetap diperlukan. Komponen paling kritis adalah indentor diamond cone untuk skala HRC; periksa dengan kaca pembesar, pastikan tidak ada keausan, retak, atau kotoran yang menempel. Indentor yang cacat akan langsung menghasilkan bias positif palsu karena menghasilkan indentasi yang lebih dangkal.

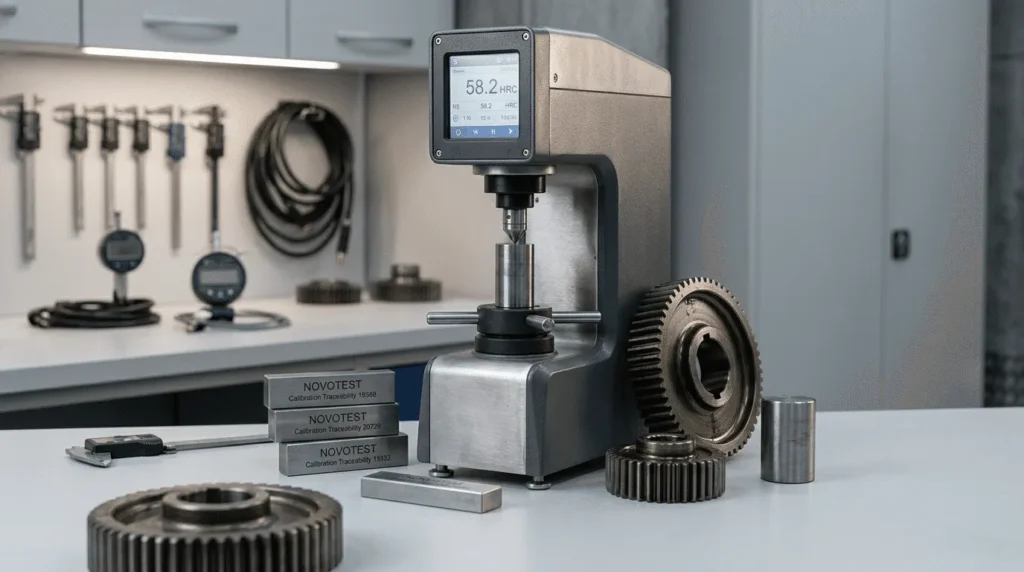

Berikutnya, siapkan Blok Uji Kekerasan NOVOTEST pada skala yang Anda butuhkan. Untuk aplikasi gear case-hardened yang umumnya memiliki kekerasan antara 40–50 HRC, Anda akan menggunakan blok referensi 45±5 HRC. NOVOTEST menyediakan beberapa varian yang sesuai dengan standar ASTM E18, seperti yang dirangkum dalam tabel di bawah ini. Pilih nilai nominal yang paling mendekati spesifikasi material Anda.

Selain blok, perlengkapan non-teknis juga krusial. Siapkan media pembersih seperti alkohol isopropil atau aseton dan kain lembut yang tidak meninggalkan serat. Jangan pernah menyentuh permukaan uji blok atau gear dengan tangan telanjang karena minyak dan keringat dapat mempengaruhi gesekan indentor. Pastikan kondisi lingkungan pengujian berada pada suhu 15–30°C, meja uji datar dan bebas dari getaran yang dapat mengganggu mekanisme beban minor. Terakhir, siapkan log sheet atau spreadsheet digital untuk mendokumentasikan setiap hasil indentasi. Mencatat adalah kunci dari ketertelusuran masalah.

Prosedur Pemeriksaan Bias dan Repeatability dengan Blok Uji NOVOTEST

Sekarang Anda telah menyiapkan semua keperluan, ikuti langkah-langkah sistematis ini untuk melakukan pengukuran pada blok standar NOVOTEST. Prosedur ini akan membantu Anda menghitung dua metrik vital: bias dan repeatability. Melakukan langkah ini secara disiplin akan memberi Anda data objektif untuk menilai apakah alat uji Rockwell Anda layak pakai.

1. Langkah 1: Persiapan Permukaan dan Blok
   Ambil blok uji NOVOTEST yang relevan, misalnya blok 45±5 HRC, dan bersihkan permukaan ujinya secara menyeluruh menggunakan kain lembut yang sudah diberi sedikit alkohol isopropil. Lakukan hal yang sama pada landasan mesin uji. Letakkan blok dengan hati-hati di atas meja uji yang telah terpasang landasan datar (flat anvil). Pastikan blok duduk dengan stabil dan tidak ada celah di bawahnya.
2. Langkah 2: Aplikasi Pre-load (Minor Load)
   Mulailah siklus pengujian dengan menerapkan pre-load atau beban minor sebesar 10 kgf. Putar handwheel secara perlahan dan stabil hingga penanda pada dial indikator mencapai posisi “SET” atau jarum kecil sejajar dengan titik acuan. Tahap ini mengompensasi ketidakrataan permukaan dan penetrasi awal yang tidak terkendali. Amati prosesnya; jika jarum dial bergerak tidak stabil, kemungkinan ada kontaminasi pada permukaan blok atau indentor.
3. Langkah 3: Aplikasi Major Load dan Penahanan
   Aplikasikan beban utama (major load) 150 kgf untuk skala HRC. Proses ini harus berlangsung mulus tanpa hentakan. Biarkan beban bekerja penuh selama durasi standar yang direkomendasikan, yaitu antara 2 hingga 6 detik; waktu penahanan 4 detik adalah praktik umum yang baik. Setelah waktu penahanan tercapai, lepaskan beban utama sehingga hanya beban minor yang tersisa. Sekarang, bacalah nilai kekerasan yang ditampilkan pada dial atau layar digital. Itulah nilai HRC untuk satu titik indentasi.
4. Langkah 4: Lakukan Pengulangan dan Pencatatan
   Jangan berhenti pada satu pengukuran. Untuk analisis statistik yang valid, Anda harus melakukan minimal lima indentasi pada area blok yang berbeda. Aturan wajib: jarak pusat setiap indentasi ke indentasi lain atau ke tepi blok harus minimal tiga kali diameter indentasi. Untuk blok HRC, ini biasanya sekitar 2–3 mm. Melanggar aturan ini akan menyebabkan efek work-hardening palsu yang mendistorsi data. Catat setiap hasil pembacaan di log sheet Anda.
5. Langkah 5: Hitung Bias Alat Uji
   Setelah Anda memiliki lima nilai HRC, hitung rata-ratanya. Misalkan lima pengukuran Anda pada blok 45±5 HRC menghasilkan nilai: 45.4, 45.8, 46.1, 45.6, 45.7. Rata-ratanya adalah 45.72 HRC. Bandingkan angka ini dengan nilai sertifikat yang tertera pada blok NOVOTEST Anda, misalnya 45.2 HRC. Bias alat Anda adalah: 45.72 – 45.2 = +0.52 HRC. Artinya, alat uji Anda cenderung membaca 0.52 poin lebih tinggi dari nilai sebenarnya.
6. Langkah 6: Hitung Repeatability
   Gunakan data yang sama untuk menghitung repeatability, yaitu rentang antara nilai tertinggi dan terendah. Dari contoh di atas, nilai tertinggi 46.1 dan terendah 45.4, maka repeatability Anda adalah 46.1 – 45.4 = 0.7 HRC. Bandingkan angka ini dengan batas toleransi yang diizinkan oleh standar seperti ASTM E18, yang umumnya menetapkan repeatability maksimum 0.5 HRC untuk blok referensi.
7. Langkah 7: Pengujian Komparatif pada Gear
   Setelah Anda memiliki data bias dan repeatability alat, lakukan pengukuran pada gear yang Anda curigai bermasalah menggunakan pengaturan alat yang sama persis. Lakukan setidaknya tiga pengukuran di area yang telah dibersihkan. Catat hasil rata-rata dan rentangnya. Jangan lupa, permukaan gear yang tidak rata atau terkarburasi akan memberikan variasi sendiri, jadi tahap selanjutnya adalah interpretasi.

Interpretasi Hasil: Membedakan Perubahan Kekerasan Gear dari Penyimpangan Alat

Data mentah dari blok uji dan gear tidak ada artinya tanpa kemampuan interpretasi yang tajam. Di sinilah Anda bertindak sebagai detektif kualitas, memutuskan apakah yang bermasalah adalah alat atau gear Anda. Mari kita bedah berdasarkan data dari prosedur sebelumnya.

Kasus 1: Alat Presisi, Masalah pada Material

Pada skenario ideal, Anda akan menemukan bias alat Anda kecil, misalnya -0.2 HRC, dan repeatability sangat baik, yakni 0.3 HRC. Kedua angka ini berada dalam toleransi umum ±0.5 HRC. Ketika alat Anda tervalidasi sehat, dan kemudian gear menunjukkan variasi kekerasan yang tidak terduga, Anda dapat dengan sangat yakin menyimpulkan bahwa sumber perubahan kekerasan adalah material itu sendiri. Mungkin terjadi variasi suhu heat treatment, masalah komposisi kimia, atau dekarburisasi parsial pada permukaan gear. Dalam kasus ini, investigasi Anda harus langsung tertuju ke proses produksi dan material, bukan ke alat uji.

Kasus 2: Alat Tidak Akurat (Bias Signifikan)

Kembali ke contoh perhitungan kita. Hasil rata-rata pengukuran blok adalah 45.72 HRC, sementara nilai sertifikat blok adalah 45.2 HRC. Ini memberikan bias sebesar +0.8 HRC (setelah pembulatan contoh). Standar toleransi bias umumnya ±0.5 HRC, sehingga alat Anda jelas membaca terlalu tinggi. Sekarang, apa artinya ini untuk gear? Jika spesifikasi gear Anda adalah 45 ± 3 HRC, dan alat membaca 45.8 HRC, kenyataannya gear mungkin hanya memiliki kekerasan sekitar 45.0 HRC. Gear yang seharusnya lolos QC bisa jadi tidak Anda loloskan. Lebih buruk lagi, jika bias negatif, Anda mungkin meloloskan gear yang sebenarnya di bawah spesifikasi. Ambil tindakan korektif: alat uji Anda harus dikalibrasi ulang atau diservis, dan semua hasil pengujian batch saat ini harus ditangguhkan sampai alat diverifikasi kembali dengan blok NOVOTEST.

Kasus 3: Repeatability Buruk

Bagaimana jika bias alat kecil (-0.1 HRC) tetapi repeatability alat buruk, misalnya 0.8 HRC? Ini mengindikasikan masalah presisi, bukan akurasi. Sumbernya bisa jadi indentor yang aus, mekanisme pembebanan yang tidak mulus, atau bahkan getaran eksternal. Sekarang, bandingkan repeatability ini dengan variasi pengukuran pada satu gear. Jika gear menunjukkan variasi 0.9 HRC sementara blok sudah 0.8 HRC, Anda tidak bisa menyalahkan inhomogenitas material gear. Variasi yang Anda lihat pada gear semata-mata adalah noise dari alat Anda sendiri. Dalam kondisi ini, mempercayai data alat adalah sebuah perjudian.

Inti dari interpretasi ini sederhana: bias dan repeatability alat adalah baseline. Anda harus mengeliminasi masalah pada baseline ini sebelum Anda dapat mengatribusikan variasi kekerasan apa pun ke gear Anda. Tren bias yang Anda pantau setiap hari menggunakan blok NOVOTEST yang sama juga dapat berfungsi sebagai sistem peringatan dini untuk mendeteksi drift alat — keputusan kalibrasi tidak lagi berdasarkan kalender, tetapi berdasarkan kondisi nyata alat yang terekam data.

Tips dan Best Practices

Agar investasi Anda pada Blok Uji NOVOTEST memberikan hasil maksimal dan pengukuran Anda senantiasa konsisten, terapkan praktik terbaik ini dalam rutinitas harian Anda. Integrasikan saran ini ke dalam SOP laboratorium Anda bukan hanya sebagai instruksi, tetapi sebagai budaya kualitas.

Pertama, perlakukan blok uji seperti alat ukur presisi tinggi. Simpan selalu di dalam kotak aslinya di lingkungan ruang metrologi yang bersuhu stabil, jauh dari debu logam, kelembapan tinggi, dan paparan langsung AC yang dapat menyebabkan kondensasi. Sebelum digunakan, biasakan membersihkan permukaan blok dengan alkohol isopropil dan kain tidak berbulu — ini adalah detil kecil yang menghilangkan kesalahan puluhan mikron. Gunakan hanya pada permukaan yang sudah yakin bersih; setitik oli dari jari Anda dapat mengubah hasil.

Kedua, jangan terpaku pada satu blok. Rotasikan penggunaan blok dengan nilai nominal berbeda dari set NOVOTEST Anda, misalnya blok 25 HRC dan 65 HRC, untuk memeriksa linearitas alat di seluruh rentang ukur. Jika alat akurat di 45 HRC tetapi meleset di 65 HRC, itu pertanda masalah pada sistem pembebanan yang hanya muncul pada beban tinggi. Lakukan pengecekan bias harian sebagai ritual wajib sebelum memulai batch pengujian gear, dan catat di logbook kalibrasi internal. Jika blok mulai menunjukkan goresan dalam atau permukaannya dipenuhi indentasi yang berdekatan, segera singkirkan. Akurasi sertifikatnya sudah tidak berlaku karena kondisi fisiknya telah berubah.

Terakhir, jadikan data pengecekan blok NOVOTEST sebagai dasar pengambilan keputusan, bukan sekadar formalitas. Tetapkan kriteria tindakan (misal, jika bias > |0.5| HRC, tunda pengujian) dan patuhi dengan disiplin.

Lihat spesifikasi lengkap atau hubungi kami untuk demo.

Kesalahan Umum yang Harus Dihindari

Bahkan dengan peralatan terbaik, hasil validasi Anda bisa menjadi tidak valid jika beberapa kesalahan elementer tidak dihindari. Kenali jebakan-jebakan ini agar Anda tidak mengambil kesimpulan yang salah dari data bias alat uji Rockwell Anda.

Salah satu kesalahan paling lazim adalah membersihkan blok dengan cairan abrasif atau, lebih buruk lagi, menyentuh langsung permukaan uji blok yang telah dipoles super-halus dengan jari. Ini menimbulkan kontaminasi yang dapat mengurangi gesekan indentor dan menghasilkan pembacaan kekerasan yang lebih rendah palsu. Kesalahan lain yang secara sistematis mendistorsi repeatability adalah menempatkan indentasi terlalu berdekatan. Aturannya jelas: jarak antartitik uji harus minimal tiga kali diameter indentasi. Melanggar ini berarti Anda mengukur material yang telah mengeras akibat deformasi plastis sebelumnya (work-hardened), bukan material asli blok. Juga, sering kali operator mengabaikan kondisi indentor. Sebelum menyalahkan alat atau gear, periksalah indentor diamond cone Anda. Keausan atau retak mikro pada ujung intan akan langsung menyebabkan kesalahan acak yang besar.

Jangan pernah menggunakan blok uji yang sertifikatnya sudah kadaluarsa. Blok uji sendiri, seperti alat ukur lainnya, memiliki masa berlaku stabilitas yang biasanya 1-2 tahun. Membandingkan hasil alat Anda dengan nilai sertifikat yang sudah tidak terjamin validitasnya adalah fondasi yang rapuh. Kesalahan fatal lainnya adalah mengabaikan faktor suhu. Blok yang baru dikeluarkan dari penyimpanan ber-AC bisa memiliki suhu permukaan 5°C lebih dingin dari suhu ruang, menyebabkan pembacaan kekerasan sedikit melambung tinggi untuk sesaat. Biarkan blok beradaptasi dengan suhu ruang. Terakhir, jangan pernah menghitung bias dari satu indentasi tunggal. Satu titik data hanya mewakili satu kejadian; Anda membutuhkan kekuatan statistik dari rata-rata minimal lima pengukuran untuk memisahkan bias sistematis dari variasi acak. Tanpa mencatat tanggal, waktu, dan kondisi pengukuran, Anda kehilangan kemampuan untuk melacak riwayat stabilitas alat yang sangat berharga.

Kesimpulan

Perubahan hasil uji kekerasan Rockwell pada gear adalah alarm yang sah, namun pemicunya tidak selalu berasal dari proses produksi Anda. Kemampuan untuk membedakan apakah penyebabnya adalah bias alat uji Rockwell atau perubahan material asli adalah keterampilan inti yang harus dimiliki setiap teknisi QC dan insinyur material. Blok Uji Kekerasan NOVOTEST menyediakan jalur yang sederhana, cepat, dan elegan untuk melakukan verifikasi mandiri ini. Dengan mengecek bias dan repeatability secara sistematis menggunakan blok standar sebelum Anda mengukur batch gear, Anda menciptakan sebuah garis dasar yang tak terbantahkan. Prosedur yang disiplin dan interpretasi data yang tepat, sebagaimana telah dijelaskan, memberdayakan Anda untuk membuat keputusan tepat: menolak gear yang benar-benar cacat dan menghentikan penolakan palsu akibat alat yang tidak akurat. Investasi pada blok uji berkualitas seperti NOVOTEST dan integrasinya ke dalam rutinitas pengecekan internal bukan sekadar pembelian alat, melainkan implementasi elemen kritis dari sistem manajemen mutu yang tangguh, melindungi Anda dari kerugian finansial dan rusaknya kredibilitas produk.

Sebagai distributor resmi, CV. Java Multi Mandiri menyediakan berbagai alat ukur dan alat uji berkualitas tinggi, termasuk Blok Uji Kekerasan Rockwell NOVOTEST yang telah menjadi bagian penting dalam memvalidasi akurasi pengujian di banyak sektor manufaktur. Kami memahami bahwa konsistensi pengukuran adalah fondasi mutu industri Anda. Pelajari lebih lanjut tentang rekam jejak dan komitmen kami sebagai mitra pengadaan Anda di halaman utama. Jika Anda membutuhkan dukungan dalam memilih blok uji yang tepat untuk aplikasi spesifik Anda, tim kami siap membantu melalui layanan konsultasi gratis.

FAQ

Apa perbedaan antara bias dan repeatability dalam pengujian kekerasan Rockwell?

Bias adalah ukuran akurasi alat Anda, yang menunjukkan seberapa dekat hasil pengukuran rata-rata terhadap nilai acuan yang sebenarnya (nilai sertifikat blok uji). Bias dihitung sebagai selisih antara rata-rata hasil pengukuran pada blok standar dengan nilai sertifikatnya. Sementara itu, repeatability adalah ukuran presisi atau konsistensi alat, yang menunjukkan seberapa dekat hasil-hasil pengukuran berulang pada material yang sama satu sama lain, tanpa memperdulikan apakah hasilnya akurat. Repeatability dihitung dari rentang antara nilai tertinggi dan terendah dari serangkaian pengukuran. Alat bisa presisi (repeatability baik) tetapi tidak akurat (bias besar), atau sebaliknya.

Berapa toleransi bias yang diizinkan untuk alat uji Rockwell HRC menurut standar?

Mengacu pada standar seperti ASTM E18, toleransi bias untuk alat uji Rockwell pada skala HRC sangat bergantung pada level kekerasannya. Sebagai pedoman umum, untuk rentang kekerasan menengah hingga tinggi yang umum digunakan pada gear (sekitar 40-65 HRC), toleransi bias yang diizinkan adalah sebesar ±0.5 HRC. Jika bias yang Anda hitung dari pengukuran pada Blok Uji NOVOTEST melebihi nilai ini, alat uji Anda dianggap tidak akurat dan memerlukan pemeriksaan menyeluruh, kalibrasi ulang, atau servis oleh teknisi yang berkualifikasi.

Seberapa sering blok uji NOVOTEST harus dikalibrasi atau diganti?

Blok uji kekerasan harus dikalibrasi ulang oleh laboratorium kalibrasi terakreditasi secara periodik, biasanya setiap 1 hingga 2 tahun, tergantung pada frekuensi pemakaian dan rekomendasi pabrikan. Periksa tanggal pada sertifikat blok Anda. Lebih penting lagi, blok harus diganti secara fisik jauh sebelum tanggal kalibrasi habis jika permukaannya sudah penuh oleh indentasi dengan jarak terlalu berdekatan, tergores dalam, atau mengalami korosi. Kondisi fisik yang sudah rusak mengubah sifat permukaan blok dan membuat sertifikatnya tidak berlaku lagi, meskipun belum kedaluwarsa.

Apakah blok uji NOVOTEST kompatibel dengan semua merek alat uji Rockwell?

Ya, Blok Uji Kekerasan Rockwell NOVOTEST dirancang sebagai standar referensi universal dan sepenuhnya kompatibel dengan semua merek dan model alat uji kekerasan Rockwell yang beroperasi berdasarkan prinsip standar ASTM E18 atau ISO 6508. Kompatibilitasnya tidak terikat pada merek, melainkan pada metode pengujian itu sendiri. Selama alat uji Anda menggunakan kombinasi indentor diamond cone dan beban total 150 kgf untuk skala HRC, Anda dapat menggunakan blok NOVOTEST untuk memverifikasi kinerjanya.

Rekomendasi Hardness Tester

References

1. ASTM International. (2022). ASTM E18-22: Standard Test Methods for Rockwell Hardness of Metallic Materials. West Conshohocken, PA: ASTM International.
2. International Organization for Standardization. (2018). ISO 6508-1: Metallic materials — Rockwell hardness test — Part 1: Test method. Geneva: ISO.
3. Petik, F. (2015). Influence of Indenter Geometry on the Accuracy and Repeatability of Rockwell Hardness Measurements. IMEKO World Congress Proceedings, Prague.
4. NOVOTEST. (n.d.). Operating Manual and Certificate for Rockwell Hardness Test Blocks. Novotest Official Technical Documentation.
5. Callister, W. D., & Rethwisch, D. G. (2020). Materials Science and Engineering: An Introduction (10th ed.). Hoboken, NJ: Wiley.
