PCE-IRM 10 – Battery Tester 0–100 V & 1 kHz | Uji Resistansi Internal Cepat untuk Commissioning

Di lapangan, masalah kelistrikan jarang dimulai dari komponen “besar”. Justru yang sering menjadi pemicu gangguan berulang adalah sumber dayanya: baterai yang terlihat normal dari luar, tetapi drop ketika dibebani, sulit start, atau membuat sistem kontrol reset tanpa sebab yang jelas. Pada armada kendaraan operasional, genset, UPS kecil, hingga panel kontrol berbasis DC, baterai yang melemah pelan-pelan bisa memunculkan downtime yang mahal—terutama ketika kegagalan terjadi saat beban puncak atau saat proses commissioning.

Risikonya bukan hanya “mesin tidak menyala”. Baterai yang menurun kualitasnya bisa memicu arus start tidak cukup, memperpanjang waktu start, menaikkan stres pada kontaktor/relay, dan mengganggu stabilitas tegangan untuk perangkat sensitif. Untuk teknisi listrik dan kontraktor, tantangannya adalah melakukan penilaian cepat di lokasi: baterai mana yang masih layak, mana yang harus dipisahkan, dan bagaimana memastikan hasil pengukuran konsisten dari satu baterai ke baterai lain. Di titik inilah alat uji resistansi internal dan tegangan menjadi kebutuhan praktis—bukan aksesori.

Deskripsi Singkat PCE-IRM 10

PCE-IRM 10 adalah battery tester ringkas untuk menguji kualitas baterai berbagai tipe (termasuk lithium, alkaline, dan lead-acid) dengan mengukur resistansi internal dan tegangan secara bersamaan. Hasil ditampilkan pada layar warna 2,4 inci, dengan opsi pemilihan rentang otomatis maupun manual, serta fungsi hold untuk menahan pembacaan.

Yang membuatnya relevan untuk pekerjaan lapangan adalah kombinasi fitur “cepat untuk keputusan” dan “rapi untuk dokumentasi”: tersedia fungsi pass/fail dengan batas atas dan batas bawah yang bisa diatur, alarm optik dan akustik, penyimpanan internal, serta ekspor data CSV via USB-C.

Dengan pendekatan seperti ini, teknisi tidak sekadar “cek volt”, tetapi bisa menilai indikasi kesehatan baterai secara lebih bermakna untuk kebutuhan commissioning, preventive maintenance, maupun inspeksi armada.

Fungsi & Kegunaan Produk

Fungsi utama alat

• Mengukur tegangan DC baterai.

• Mengukur resistansi internal baterai.

• Menampilkan hasil pengukuran secara simultan pada layar.

• Menjalankan evaluasi lulus/gagal (pass/fail) berdasarkan limit yang ditetapkan pengguna.

Kegunaan spesifik di lapangan

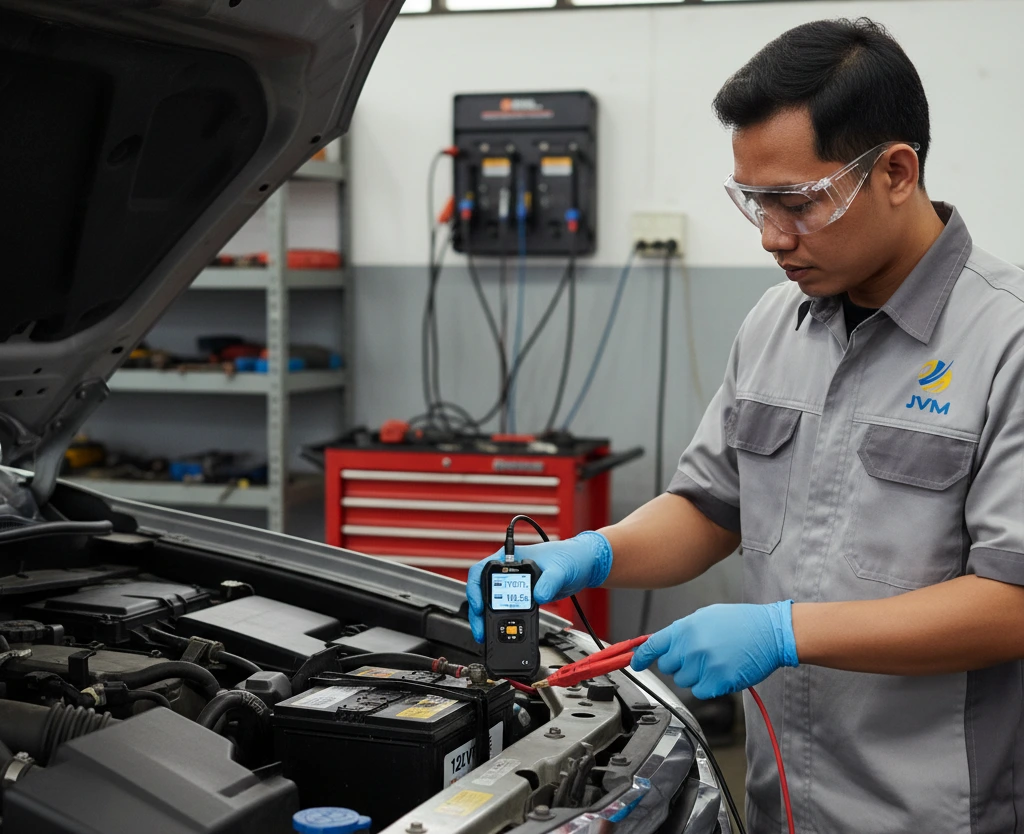

1. Pemeriksaan cepat baterai kendaraan operasional dan alat berat
   Saat ada keluhan “starter berat” atau “sistem sering reset”, teknisi bisa memilah baterai yang masih layak dan yang perlu diganti tanpa menebak-nebak.

2. Commissioning panel kontrol berbasis DC (24 V/48 V/96 V, sesuai kebutuhan)
   Saat pengujian fungsional awal, sumber DC yang tidak stabil sering memunculkan gejala palsu (false symptom). Pengukuran yang konsisten membantu mengurangi “debug” yang sebenarnya bukan masalah panelnya.

3. Preventive maintenance UPS kecil, sistem alarm, dan backup DC
   Banyak sistem backup jarang diuji hingga benar-benar dibutuhkan. PCE-IRM 10 membantu membuat pemeriksaan rutin lebih terukur dan terdokumentasi (ekspor CSV).

4. Quality check baterai cadangan di gudang proyek
   Baterai yang lama tersimpan bisa menurun. Fungsi pass/fail mempercepat sortir berdasarkan standar internal tim.

Skenario sebelum / saat / sesudah pekerjaan

Sebelum pekerjaan

• Teknisi menyiapkan limit pass/fail sesuai kriteria internal (misalnya berbasis kebijakan proyek atau standar maintenance tim).

• Menyetel tanggal dan waktu agar data yang tersimpan mudah dilacak.

Saat pekerjaan

• Menggunakan koneksi Kelvin clamps (4-wire) untuk pembacaan yang lebih stabil pada titik terminal baterai.

• Memakai mode hold bila perlu mencatat hasil pada posisi sulit.

Sesudah pekerjaan

• Hasil tersimpan di memori internal dan dapat diekspor CSV via USB-C untuk laporan commissioning/PM.

Mode kerja / metode pengukuran (yang relevan di alat ini)

• Pemilihan rentang pengukuran: otomatis atau manual. Praktiknya: otomatis untuk inspeksi cepat; manual saat ingin mengunci rentang untuk konsistensi pengukuran serangkaian baterai.

• Pass/fail test function dengan limit UL/LL yang dapat disimpan (hingga 8 set limit). Praktiknya: cocok untuk tim yang punya kategori “layak pakai”, “monitor”, “ganti”.

Bidang / Industri Pengguna

• Kontraktor listrik: sebagai alat verifikasi sumber DC saat commissioning dan troubleshooting panel.

• Maintenance fasilitas: sebagai alat inspeksi berkala baterai backup untuk sistem keselamatan (alarm, emergency lighting, akses kontrol).

• Teknisi otomotif dan armada: sebagai alat sortir baterai kendaraan berdasarkan hasil uji yang konsisten.

• Industri manufaktur: sebagai alat pemeriksaan baterai pada peralatan produksi yang memakai suplai DC cadangan.

• Integrator sistem: sebagai alat dokumentasi hasil uji untuk serah-terima pekerjaan (data ekspor CSV).

Keunggulan / Highlights

• Membantu teknisi membuat keputusan cepat di lapangan
  Fungsi pass/fail dengan indikator visual (lampu hijau/merah) memudahkan pemilahan baterai tanpa membaca angka terlalu lama, terutama saat memeriksa banyak unit.

• Meminimalkan risiko salah diagnosis pada troubleshooting
  Banyak “masalah panel” sebenarnya berasal dari sumber DC yang drop. Dengan mengukur tegangan dan resistansi internal, teknisi punya basis data yang lebih kuat sebelum mengganti komponen yang tidak perlu.

• Mempercepat persiapan kerja dan pelaporan
  Penyimpanan internal dan ekspor CSV via USB-C membantu tim menyusun laporan tanpa input manual yang berulang.

• Lebih nyaman untuk pekerjaan lapangan
  Layar warna 2,4 inci, fungsi hold, serta auto power-off (dapat diatur dan dapat dinonaktifkan) mendukung pekerjaan inspeksi yang sering berpindah titik.

• Koneksi Kelvin clamps untuk pengukuran yang lebih stabil di terminal
  Pada pengukuran resistansi kecil, kualitas kontak dan kabel sangat berpengaruh. Penggunaan Kelvin clamps (4-way connection) membantu mengurangi bias akibat resistansi kabel/kontak.

Perbandingan / Posisi Produk

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan alat
   Pastikan baterai alat terisi dan kabel/kelvin clamp terpasang rapi.

2. Set parameter dasar
   Atur tanggal dan waktu agar hasil tersimpan mudah ditelusuri.

3. Pilih rentang pengukuran
   Gunakan mode otomatis untuk inspeksi cepat, atau manual bila ingin konsistensi rentang saat menguji banyak baterai.

4. Hubungkan Kelvin clamps ke terminal baterai
   Pastikan kontak penjepit benar-benar pada terminal (bukan pada baut/washer yang teroksidasi bila memungkinkan), dan kencangkan mekanisme pengunci bila digunakan.

5. Lakukan pengukuran
   Baca tegangan dan resistansi internal yang tampil di layar. Gunakan HOLD bila perlu menahan angka untuk pencatatan.

6. Gunakan pass/fail (opsional)
   Set UL/LL untuk tegangan dan resistansi, lalu gunakan indikator lulus/gagal untuk mempercepat sortir baterai.

7. Simpan dan ekspor data (bila diperlukan)
   Pastikan hasil tersimpan, kemudian ekspor CSV melalui USB-C saat penyusunan laporan.

Catatan penting: untuk hasil yang konsisten, bersihkan titik kontak terminal dari oksidasi ringan bila aman dilakukan dan sesuai SOP lokasi, karena kualitas kontak memengaruhi pembacaan resistansi kecil.

Cara Kerja / Metode Pengukuran

Secara praktis, PCE-IRM 10 bekerja dengan mendeteksi dua hal utama pada baterai:

• Tegangan DC terminal baterai (untuk melihat level tegangan saat ini).

• Respons resistansi internal pada frekuensi uji 1 kHz (untuk mendapatkan gambaran kondisi internal yang memengaruhi drop tegangan saat dibebani).

Mengapa koneksi Kelvin clamps penting?
Pada pengukuran resistansi yang relatif kecil, resistansi kabel dan kualitas sambungan bisa “ikut terbaca” jika memakai metode 2-kawat biasa. Dengan koneksi Kelvin (4-wire), jalur injeksi arus dan jalur pembacaan tegangan dipisahkan, sehingga pembacaan lebih stabil saat teknisi mengulang pengukuran di banyak unit.

Bagaimana alat membedakan kondisi (secara operasional lapangan)?

• Jika limit pass/fail diaktifkan, alat membandingkan pembacaan tegangan dan resistansi terhadap batas UL/LL yang diset pengguna. Indikator hijau/merah membantu keputusan cepat.

Batasan yang perlu dipahami teknisi

• Hasil resistansi internal sangat dipengaruhi kualitas kontak ke terminal dan kebersihan permukaan.

• Suhu dan kondisi penyimpanan baterai juga berpengaruh pada karakteristik internal; karena itu, pencatatan waktu (timestamp) membantu interpretasi data lintas kunjungan.

• Untuk keputusan penggantian, gunakan kriteria internal tim (limit) yang konsisten, terutama bila baterai berasal dari batch/tipe berbeda.

Kelengkapan Produk

Berikut kelengkapan yang umum tercantum pada listing produk PCE-IRM 10:

• Unit utama PCE-IRM 10

• Kelvin test leads / Kelvin clamps

• Kabel USB-C

• User manual

Manfaat bagi Pengguna

• Efisiensi kerja
  Menguji banyak baterai lebih cepat berkat pass/fail dan penyimpanan hasil tanpa pencatatan manual berulang.

• Peningkatan kualitas commissioning
  Data tegangan + resistansi internal membantu memastikan sumber DC layak sebelum sistem diserahterimakan, sehingga mengurangi komplain “intermiten” setelah proyek berjalan.

• Penghematan biaya
  Mengurangi penggantian komponen yang tidak perlu akibat salah diagnosis, sekaligus membantu mengganti baterai yang benar-benar bermasalah sebelum menimbulkan downtime.

• Pengurangan kesalahan
  Repeatability pengukuran terbantu oleh Kelvin clamps dan prosedur limit yang konsisten; hasil bisa diekspor sebagai CSV untuk audit internal.

FAQ

Apakah alat ini bisa mendeteksi kabel aktif?

Fokus alat ini adalah pengujian baterai (tegangan dan resistansi internal), bukan detektor kabel di dinding atau pelacak kabel.

Apakah bisa digunakan pada baterai kendaraan (aki)?

Ya, alat ini ditujukan untuk pengujian kualitas baterai berbagai tipe termasuk lead-acid yang umum dipakai pada kendaraan.

Seberapa dalam “masalah” baterai bisa terdeteksi?

Alat tidak “melihat ke dalam” secara fisik, tetapi resistansi internal membantu memberi indikasi kondisi internal yang memengaruhi performa saat beban, terutama gejala drop tegangan.

Apakah aman digunakan pada instalasi hidup?

Pengukuran dilakukan pada terminal baterai. Tetap ikuti prosedur K3: gunakan APD yang sesuai, hindari short antar terminal, dan pastikan penjepit terpasang stabil sebelum membaca hasil.

Apakah perlu kalibrasi rutin?

Perangkat mendukung kalibrasi manual. Praktiknya, lakukan pemeriksaan berkala sesuai kebijakan QA/QC perusahaan atau interval maintenance alat ukur Anda.
