PCE-LES 308UV-385: UV Stroboscope Portabel untuk Diagnostik Mesin Berputar dan Inspeksi Fluoresen yang Lebih Presisi

Di banyak lini produksi, bengkel perawatan, hingga area quality control, persoalan yang paling sering “terlihat sepele” justru datang dari gerakan berulang yang sangat cepat: poros motor, kipas, pulley-belt, coupling, gear, dan roller. Saat mesin berputar ribuan rpm, deviasi kecil seperti belt mulai selip, misalignment ringan, run-out, atau indikasi keausan dini sering luput dari inspeksi visual biasa. Akibatnya, tim baru bereaksi ketika gejala sudah membesar: getaran meningkat, temperatur naik, produk cacat, downtime mendadak, bahkan potensi kecelakaan kerja karena komponen berputar gagal.

Masalahnya, banyak inspeksi harian masih mengandalkan “feeling” dan observasi tanpa alat bantu visual yang memadai. Padahal, kebutuhan industri saat ini mengarah pada inspeksi cepat, berulang, terdokumentasi, dan bisa dilakukan tanpa menghentikan proses terlalu lama. Di sinilah UV stroboscope seperti PCE-LES 308UV-385 menjadi relevan: membantu membuat gerakan cepat tampak “diam” atau “melambat” untuk evaluasi mekanis, sekaligus membuka opsi inspeksi berbasis fluoresensi (UV-A) pada aplikasi tertentu ketika digunakan bersama media fluoresen yang sesuai.

Deskripsi Singkat PCE-LES 308UV-385

PCE-LES 308UV-385 adalah UV stroboscope portabel dengan 8 LED UV-A berdaya tinggi yang dirancang untuk menganalisis gerakan mesin berputar secara cepat dan praktis. Intensitas cahaya yang kuat memungkinkan objek bergerak diamati seolah-olah berhenti pada frekuensi kilatan tertentu, sehingga teknisi dapat memeriksa kondisi komponen tanpa menyentuh bagian yang bergerak. Spesifikasi intensitas yang dicantumkan mencapai 4617 μW/cm² pada jarak 30 cm, sehingga cukup “tajam” untuk inspeksi lapangan di area kerja yang menantang pencahayaan.

Keunggulan penting lainnya adalah fleksibilitas pengaturan frekuensi kilatan (dalam FPM maupun Hz), fitur phase shift untuk menggeser titik observasi, serta pengaturan pulse width berbasis digital pulse width modulation untuk mengatur durasi kilatan sekaligus mempengaruhi persepsi intensitas. Unit ini juga memiliki memori internal, fitur route measurement untuk inspeksi terstruktur, input-output trigger eksternal, dan baterai isi ulang sehingga dapat digunakan tanpa bergantung listrik PLN.

Untuk rujukan produk di halaman pemasok/manufaktur, model ini tercantum sebagai “Stroboscope / Stroboscope Light PCE-LES 308UV-385” pada situs PCE Instruments.

Fungsi & Kegunaan Produk

Pertanyaan praktisnya: bisa dipakai buat apa saja?

1) Analisis visual mesin berputar tanpa kontak

Dengan menyetel frekuensi kilatan agar “sinkron” dengan kecepatan putar, komponen dapat tampak diam. Ini membantu inspeksi cepat pada:

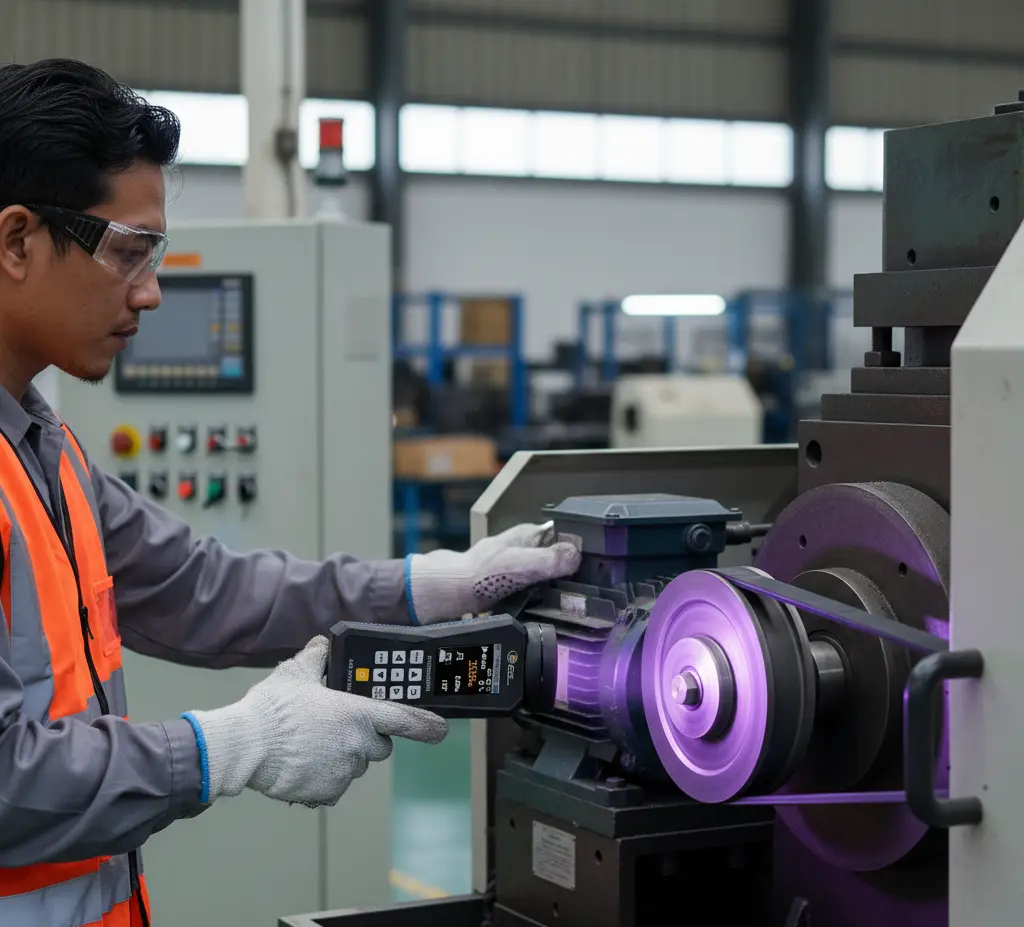

• pulley dan belt (indikasi slip, belt tracking, belt wear)

• fan blade dan impeller (retak rambut, deformasi, penumpukan kotoran)

• coupling dan shaft (run-out visual, ketidaksejajaran indikatif)

• gear/roller conveyor (ketidakrataan gerak, pola keausan)

• proses produksi berkecepatan tinggi (indikasi ketidakteraturan siklus)

Frekuensi dapat disetel dalam FPM dan Hz. Rentang pengukuran yang dicantumkan mencakup hingga 300000 FPM serta 1…5000 Hz, sehingga mencakup kebutuhan inspeksi dari putaran rendah sampai sangat tinggi.

2) Verifikasi kecepatan dan sinkronisasi proses

Stroboscope sering dipakai untuk memverifikasi konsistensi kecepatan putar dan sinkronisasi antar-station, terutama ketika tachometer kontak tidak memungkinkan atau berisiko. Dengan resolusi halus (hingga 0,01 FPM pada rentang tertentu), perangkat membantu fine-tuning pada proses yang sensitif terhadap perubahan rpm.

3) Inspeksi berbasis fluoresensi (UV-A) pada aplikasi tertentu

Karena menggunakan cahaya UV-A, perangkat ini dapat mendukung inspeksi visual berbasis fluoresen ketika digunakan bersama media/marker fluoresen yang tepat (misalnya untuk menonjolkan jejak, indikasi permukaan tertentu, atau indikasi kebocoran/penetrant fluoresen pada prosedur yang sesuai standar internal). Pada dokumen produk, perangkat disebut sebagai UV stroboscope dengan LED UV-A berdaya tinggi.

Catatan spektrum: dokumen produk mencantumkan UV light colour pada kisaran UV (380…390 nm) untuk unit ini, dan juga ada keterangan light colour 365…370 nm pada ringkasan halaman depan. Untuk praktik, perlakukan perangkat ini sebagai UV-A stroboscope tipe 385, dan lakukan uji kesesuaian dengan material fluoresen yang dipakai di tempat Anda.

4) Inspeksi terstruktur berbasis rute

Fitur route measurement memudahkan inspeksi rutin: hingga 15 rute, 10 mesin per rute, dan 5 titik per mesin. Ini cocok untuk program preventive maintenance yang ingin konsisten dan mudah diaudit.

Bidang / Industri Pengguna

• Industri otomotif (assembly, maintenance, troubleshooting rotating equipment)

• Manufaktur & fabrikasi (line conveyor, motor/gearbox, roller)

• Maintenance & inspection (predictive maintenance, reliability)

• Industri makanan & minuman (rotating mixer, conveyor, packaging line)

• Pulp & paper (roller, fan, drive system)

• Energi & utilitas (pompa, kipas, motor besar)

• Workshop engineering & service center

Keunggulan / Highlights

• 8 LED UV-A berdaya tinggi dengan intensitas 4617 μW/cm² pada 30 cm untuk visibilitas inspeksi yang kuat

• Pengaturan frekuensi dalam FPM dan Hz untuk fleksibilitas inspeksi berbagai mesin

• Phase shift -360° sampai +360° untuk menggeser titik observasi tanpa mengubah kondisi mesin

• Pulse width 0,01…1% untuk mengatur durasi kilatan (mempengaruhi tampilan “ketajaman” visual)

• Quick adjustment x2 dan ÷2 untuk percepatan setting saat mencari “titik diam”

• Input-output trigger eksternal (NPN 24 V DC, output open-drain) dan suplai sensor 24 V/100 mA

• Memori internal dan fitur route measurement untuk inspeksi terjadwal

• Portabel, baterai Li-ion 7,4 V 2200 mAh, durasi operasi sekitar 4,5 jam (pada kondisi uji yang dicantumkan)

• Proteksi IP52 untuk lingkungan kerja industri ringan sampai menengah

Perbandingan & Posisi Produk

Pada praktik lapangan, inspeksi mesin berputar biasanya jatuh ke tiga pendekatan: observasi langsung (mata), pengukuran parameter (misalnya vibrasi/termal), dan inspeksi visual “dibantu” untuk membuat fenomena cepat jadi mudah dilihat. UV stroboscope berada pada kategori ketiga, dan sering menjadi jembatan yang efektif sebelum masuk investigasi mendalam.

Dibanding metode manual/konvensional

• Observasi mata telanjang: cepat, tetapi sulit untuk mendeteksi ketidakteraturan periodik pada rpm tinggi.

• Metode penghentian mesin: akurat untuk inspeksi detail, tetapi memakan waktu dan berbiaya (downtime), serta tidak selalu aman/diizinkan.

• UV stroboscope: memungkinkan inspeksi saat mesin berjalan, mengurangi kebutuhan shutdown untuk pengecekan awal, dan mempercepat keputusan apakah perlu tindakan lanjutan.

Posisi di kelas alat sejenis (meter portabel sekelasnya)

Di kelas stroboscope portabel, pembeda yang terasa di lapangan biasanya ada pada: kekuatan cahaya, rentang frekuensi, kemudahan setting, fitur phase shift, dukungan trigger eksternal, serta kemampuan dokumentasi/route. PCE-LES 308UV-385 menonjol karena kombinasi intensitas UV-A, rentang FPM/Hz yang luas, phase shift, serta route measurement untuk inspeksi berulang yang rapi.

Tabel ringkas perbandingan pendekatan

Spesifikasi Teknis

Berikut spesifikasi teknis yang paling relevan untuk engineer/QC. Angka diambil dari dokumen produk yang Anda kirim.

Tata Cara Pemakaian

Berikut alur ringkas yang umum dipakai untuk inspeksi mesin berputar (5–7 langkah), dengan pendekatan yang aman dan efisien.

1. Persiapan alat

   • Pastikan baterai mencukupi dan layar terbaca jelas (atur brightness sesuai kebutuhan).

   • Tentukan area inspeksi dan pastikan Anda punya jarak aman dari bagian berputar.

2. Pilih mode dan satuan

   • Tentukan apakah akan memakai FPM atau Hz sesuai kebutuhan proses.

3. Set frekuensi awal

   • Mulai dari perkiraan rpm mesin (jika ada dari nameplate/drive) lalu sesuaikan perlahan sampai objek tampak melambat atau “diam”.

4. Fine tuning cepat

   • Gunakan tombol x2 atau ÷2 untuk lompatan cepat saat mencari titik sinkron, kemudian lakukan penyesuaian halus.

5. Atur phase shift bila perlu

   • Jika Anda perlu melihat titik referensi pada sudut tertentu (misalnya keyway, baut pengikat, tanda pada pulley), geser phase shift untuk memindahkan “posisi tampak diam” tanpa mengubah setpoint frekuensi.

6. Atur pulse width sesuai kondisi

   • Untuk meningkatkan ketajaman visual pada objek tertentu, sesuaikan pulse width (durasi kilatan). Ini membantu mengurangi blur persepsi pada beberapa kondisi.

7. Simpan dan rapikan dokumentasi

   • Gunakan memori internal dan route measurement bila inspeksi dilakukan rutin per mesin/titik, agar hasil lebih konsisten antar shift.

Catatan penting: walau alat ini membantu inspeksi tanpa kontak, disiplin keselamatan tetap kunci. Hindari mendekatkan tangan/alat ke bagian berputar, perhatikan guarding, dan ikuti SOP K3 di area Anda.

Cara Kerja / Metode Pengukuran

Prinsip kerja stroboscope sederhana namun sangat efektif: alat memancarkan kilatan cahaya pada frekuensi tertentu. Jika frekuensi kilatan sama dengan frekuensi putaran (atau kelipatannya), objek yang berputar akan tampak seperti diam karena mata “menangkap” posisi objek pada fase yang berulang sama. Pada PCE-LES 308UV-385, pengaturan frekuensi tersedia dalam FPM dan Hz, sementara phase shift memungkinkan pergeseran fase tampilan dari -360° sampai +360° agar titik observasi bisa dipindahkan tanpa mengubah frekuensi kilatan.

Fitur pulse width (0,01…1%) mengatur durasi kilatan. Secara praktis, kilatan yang lebih singkat sering membantu tampilan lebih “tajam” pada objek cepat, sementara kilatan lebih panjang bisa membantu visibilitas pada kondisi tertentu. Implementasinya menggunakan digital pulse width modulation.

Untuk integrasi ke sistem lain, alat mendukung trigger input dan output. Ketika input trigger mode aktif, perangkat dapat menyinkronkan frekuensi kilatan mengikuti sinyal trigger yang masuk, dan pengguna bisa memilih sinkronisasi pada rising atau falling edge.

Kelengkapan Produk

Berdasarkan dokumen produk, perangkat disertakan dengan:

• Unit UV stroboscope PCE-LES 308UV-385

• Kabel pengisian USB-C

• Service bag (tas/ pouch)

Manfaat bagi Pengguna

• Efisiensi kerja inspeksi: mempercepat pengecekan awal tanpa harus menghentikan mesin, terutama untuk komponen berputar yang sulit diamati pada rpm tinggi

• Peningkatan kualitas maintenance: membantu menemukan indikasi masalah lebih dini (misalnya ketidakrataan gerak, indikasi slip, ketidakteraturan periodik) sehingga tindakan bisa lebih terencana

• Penghematan biaya downtime: mengurangi shutdown yang tidak perlu karena keputusan perbaikan bisa berbasis bukti visual cepat

• Pengurangan kesalahan inspeksi: inspeksi menjadi lebih repeatable karena setpoint frekuensi, phase shift, dan rute inspeksi bisa distandarkan dan disimpan

• Dokumentasi lebih rapi: route measurement memudahkan program inspeksi berkala lintas mesin dan titik ukur

FAQ

1. Untuk apa alat ini digunakan?
   Untuk membantu inspeksi gerakan cepat pada mesin berputar agar tampak “diam” atau “melambat”, sehingga kondisi komponen bisa dievaluasi secara visual. Alat ini juga dapat mendukung inspeksi berbasis UV-A pada aplikasi tertentu ketika digunakan dengan media fluoresen yang sesuai.

2. Apakah pengukuran merusak material?
   Tidak. Stroboscope bekerja dengan memancarkan cahaya berkedip, sehingga inspeksi bersifat non-kontak dan tidak merusak.

3. Bisa digunakan untuk material apa saja?
   Untuk inspeksi gerak, material umumnya tidak menjadi batasan utama (logam, plastik, karet, komposit), karena yang diamati adalah gerakan dan pola visualnya. Untuk aplikasi fluoresensi, kesesuaian bergantung pada media fluoresen yang dipakai dan responsnya terhadap UV-A.

4. Apakah perlu kalibrasi?
   Untuk fungsi stroboscope, yang paling penting adalah memastikan setting frekuensi dan respons alat tetap stabil. Dalam praktik industri, pemeriksaan berkala/verification terhadap referensi internal tetap disarankan sesuai prosedur QC/maintenance Anda.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, engineer reliability, QC inspector, commissioning engineer, hingga supervisor produksi yang membutuhkan inspeksi cepat dan konsisten pada peralatan berputar.
