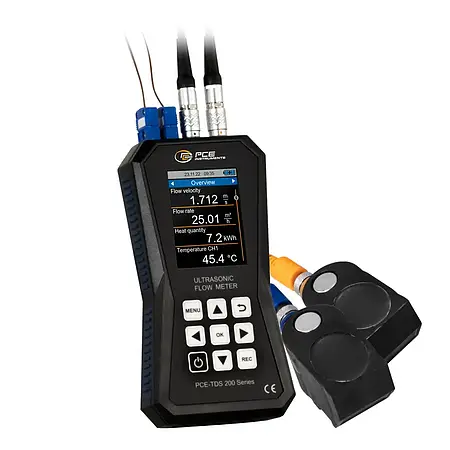

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ M
Brand: PCE-Instruments
SKU: 65117
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat meter PCE-TDS 200+ M adalah alat ukur termal berakurasi tinggi yang dirancang untuk mengukur aliran panas, kecepatan fluida, dan volume dalam berbagai media. Alat ini bekerja dengan prinsip ultrasonik, di mana sensor clamp-on dipasang di luar pipa untuk mendeteksi kecepatan aliran tanpa perlu kontak langsung dengan media. Dengan kemampuan menyimpan data hingga 32 GB dan reproduktibilitas ±0,5%, alat ini ideal untuk aplikasi industri manufaktur yang membutuhkan presisi dan keandalan. Fitur instalasi berbantuan grafis memastikan pemasangan sensor yang optimal, termasuk pengecekan jarak antar-sensor dan kualitas sinyal secara real-time.

Alat ini menawarkan fleksibilitas pengukuran dengan rentang kecepatan ±32 m/s dan akurasi ±1,5% f.s. untuk pipa berukuran DN ≥50. Untuk pipa lebih kecil (DN <50), akurasi tetap terjaga di ±3,5% f.s., menjadikannya cocok untuk berbagai skala operasi. Pengguna dapat memilih dari berbagai unit pengukuran, seperti m³, liter, atau galon, serta mengatur interval penyimpanan data dari 1 detik hingga 12 jam. Dengan memori internal yang mampu menampung 10 juta titik data, alat ini memudahkan pelacakan jangka panjang dan analisis tren. Fitur unggulan lainnya adalah kemampuan menghitung jumlah panas dengan bantuan dua termokopel tambahan (termasuk dalam paket PCE-TDS 200+). Termokopel dipasang pada aliran dan balik pipa, mengukur perbedaan suhu dan menggabungkannya dengan data kecepatan aliran untuk menentukan energi termal. Alat ini bahkan dapat menampilkan biaya per unit panas secara real-time, sangat berguna untuk audit efisiensi energi di sistem pemanas atau pendingin. Software pendamping memungkinkan pembuatan laporan PDF, ekspor data ke format .csv, serta konfigurasi jarak jauh untuk operasi yang lebih mudah digunakan. Desain portabel dengan layar LC 2,8" yang mudah dibaca dilengkapi sensor berkualitas tinggi yang tahan suhu -30 hingga 160°C. Sensor dapat dipasang menggunakan magnet bawaan atau tali pengikat, dengan gel ultrasonik untuk optimasi transmisi sinyal. Opsi kalibrasi standar DAkkS atau ISO tersedia untuk memenuhi kebutuhan regulasi ketat. Paket lengkap mencakup segala kebutuhan instalasi, termasuk kabel, pita ukur, dan kotak penyimpanan, menjadikannya solusi siap pakai. Aplikasi utamanya mencakup inspeksi sistem HVAC, manajemen energi di pabrik, dan pemantauan distribusi air panas/dingin. Kombinasi akurasi tinggi, antarmuka intuitif, dan kompatibilitas dengan berbagai media menjadikannya alat serbaguna untuk insinyur dan teknisi. Dengan dukungan software analisis dan opsi kalibrasi bersertifikat, produk ini tidak hanya menyederhanakan pengukuran tetapi juga memastikan kepatuhan terhadap standar industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable BTU Meter / Clamp on Heat meter PCE-TDS 200+ M2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
