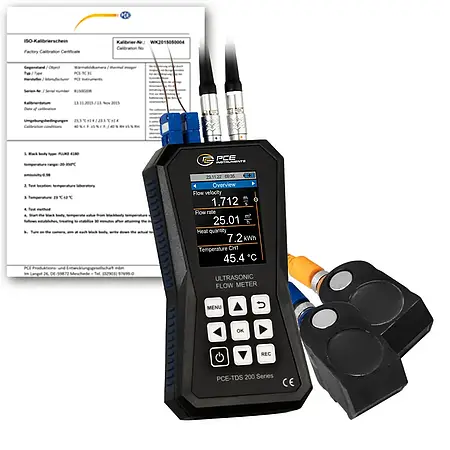

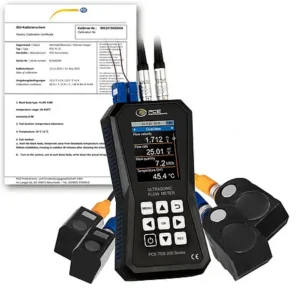

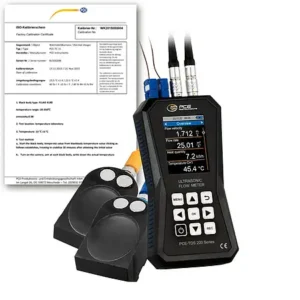

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ M-ICA incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 65119
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat meter adalah alat ukur industri yang dirancang untuk mengukur aliran panas dengan akurasi tinggi dalam berbagai aplikasi. Alat ini memiliki rentang pengukuran kecepatan aliran hingga ±32 m/s dan dilengkapi dengan memori internal 32 GB untuk menyimpan data pengukuran. Dengan tingkat reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat handal untuk memantau kinerja sistem termal. Prinsip kerjanya didasarkan pada teknologi ultrasonik yang memungkinkan pengukuran non-invasif, sehingga cocok untuk pipa dengan diameter berbeda, mulai dari DN <50 hingga DN ≥700 mm. Salah satu fitur unggulan BTU Meter ini adalah kemampuannya menampilkan hasil pengukuran dalam berbagai unit, seperti m³, liter, galon, dan lainnya, sehingga memudahkan pengguna di industri manufaktur. Alat ini juga dilengkapi dengan sensor suhu tambahan (PCE-TDS 200+) untuk menghitung jumlah panas berdasarkan perbedaan suhu antara aliran masuk dan keluar. Dengan bantuan software khusus, data dapat dianalisis secara real-time atau diekspor dalam format .csv untuk pengolahan lebih lanjut. Fitur alarm dan batas nilai yang dapat disesuaikan membuatnya ideal untuk inspeksi sistem pemanas atau pendingin. Instalasi sensor menjadi lebih mudah berkat alat bantu pemasangan yang memberikan panduan visual tentang kualitas sinyal dan jarak antar sensor. Sensor dapat dipasang menggunakan magnet bawaan atau kabel pengikat yang disertakan, memastikan stabilitas pengukuran bahkan pada pipa dengan suhu ekstrem (-30 hingga 160 °C). Selain itu, tampilan LC 2,8 inci yang jelas memudahkan pembacaan data langsung di lapangan. Dengan kalibrasi standar ISO, alat ini menjamin konsistensi hasil pengukuran untuk aplikasi yang membutuhkan presisi tinggi. BTU Meter ini sangat fleksibel dengan kemampuan pencatatan data logger yang dapat diatur dari interval 1 detik hingga 12 jam. Pengguna dapat menyimpan hingga 10 juta titik pengukuran, menjadikannya solusi ideal untuk pemantauan jangka panjang. Software pendamping tidak hanya memungkinkan pengaturan alat tetapi juga menyajikan data dalam bentuk tabel atau grafik, serta menghasilkan laporan PDF. Fitur live view memungkinkan pemantauan real-time, yang sangat berguna dalam industri manufaktur yang membutuhkan kontrol ketat terhadap efisiensi energi. Aplikasi utama alat ini meliputi inspeksi sistem HVAC, audit energi, dan optimasi proses termal di pabrik atau gedung komersial. Dengan kemampuan menghitung biaya per unit panas secara otomatis, alat ini membantu mengidentifikasi potensi penghematan energi. Kelengkapan paketnya, termasuk gel ultrasonik, pita pengukur, dan sertifikat kalibrasi, memastikan alat siap digunakan segera setelah dibuka. Kombinasi antara kemudahan digunakan dan fitur canggih menjadikan BTU Meter ini pilihan tepat untuk profesional yang membutuhkan solusi pengukuran panas yang andal dan efisien. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ M-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
