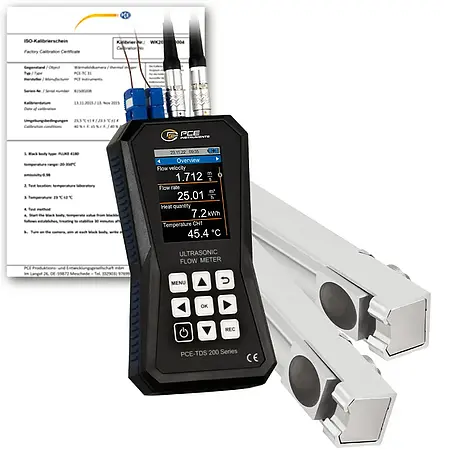

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ MR incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 65123
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat meter PCE-TDS 200+ MR-ICA adalah alat ukur termal berakurasi tinggi yang dirancang untuk mengukur aliran panas, kecepatan fluida, dan volume dalam berbagai media. Alat ini bekerja dengan prinsip ultrasonik, di mana sensor clamp-on dipasang di luar pipa untuk mendeteksi kecepatan aliran tanpa perlu kontak langsung dengan media. Dengan menggabungkan data dari dua termokopel yang terpasang pada aliran masuk dan keluar, alat ini mampu menghitung jumlah panas berdasarkan perbedaan suhu dan laju aliran. Fitur ini membuatnya ideal untuk aplikasi di industri manufaktur, HVAC, dan sistem pemanas.

Alat ini menawarkan kemudahan penggunaan dengan tampilan LC 2,8 inci yang jelas dan antarmuka intuitif. Pengguna dapat memilih berbagai satuan pengukuran, seperti m³, liter, atau galon, sesuai kebutuhan. Selain itu, BTU Meter dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, memungkinkan pencatatan jangka panjang dengan interval penyimpanan fleksibel dari 1 detik hingga 12 jam. Dengan dukungan software opsional, data dapat dianalisis dalam bentuk tabel atau grafik serta diekspor ke format .csv atau laporan PDF.

Untuk memastikan presisi, alat ini memiliki akurasi ±1,5% f.s. untuk pipa berdiameter DN ≥50 dan ±3,5% f.s. untuk pipa lebih kecil, dengan reproduktibilitas ±0,5% f.s. Fitur bantuan instalasi membantu pengguna menempatkan sensor pada jarak optimal dan memantau kualitas sinyal secara real-time. Dilengkapi dengan sertifikat kalibrasi standar ISO, alat ini memenuhi persyaratan ketat untuk pengukuran industri. Sensor terpisah PCE-TDS 200 MR SENSOR dirancang untuk pipa DN 50-700 mm dengan ketahanan suhu -30 hingga 160°C, dilengkapi magnet untuk pemasangan mudah pada pipa logam.

Aplikasi utama BTU Meter mencakup inspeksi sistem pemanas, audit energi, dan pemantauan efisiensi termal di pabrik atau gedung komersial. Kemampuannya menghitung biaya per unit panas secara real-time sangat berguna untuk analisis konsumsi energi. Alat ini juga mendukung pengaturan alarm untuk nilai batas, memungkinkan deteksi dini anomali aliran atau suhu. Dengan fitur-fitur canggih ini, alat ini menjadi solusi lengkap untuk manajemen energi dan optimasi proses industri.

Paket penjualan mencakup semua komponen esensial, termasuk sensor aliran, termokopel TF-RA330, kabel penghubung, catu daya, gel ultrasonik, dan tas penyimpanan. Desainnya yang portabel dan tahan lama menjadikannya alat yang praktis untuk penggunaan lapangan. Kombinasi antara akurasi tinggi, kalibrasi standar, dan kemudahan penggunaan membuat BTU Meter / Clamp on Heat meter ini menjadi pilihan unggulan bagi profesional di berbagai sektor industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 MR SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ MR-ICA1 x Flow sensor PCE-TDS 200 MR SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
