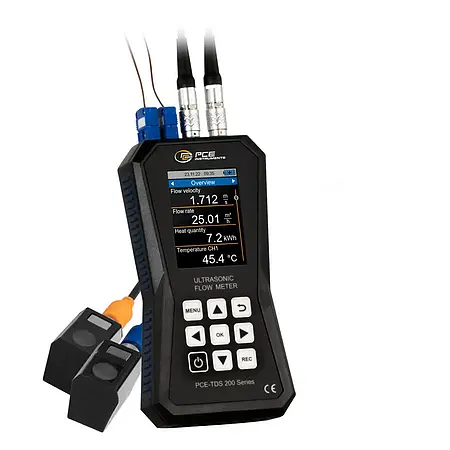

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ S
Brand: PCE-Instruments
SKU: 65125
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter atau Clamp on Heat meter PCE-TDS 200+ S adalah alat ukur ultrasonik yang dirancang untuk mengukur aliran panas dengan akurasi tinggi dalam berbagai aplikasi industri. Produk ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, menjadikannya ideal untuk pemantauan jangka panjang. Dengan kisaran pengukuran kecepatan aliran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini menawarkan presisi yang dibutuhkan dalam industri manufaktur dan sistem HVAC. Fitur tambahan seperti alarm nilai batas dan tampilan LC 2,8″ memudahkan pengguna dalam memantau data secara real-time.

Prinsip kerja alat ini berbasis teknologi ultrasonik, di mana sensor dipasang secara non-invasif pada pipa untuk mengukur kecepatan aliran media cair atau gas. Sensor PCE-TDS 200 S yang kompak dirancang untuk pipa berukuran DN 15 hingga 100 mm, dengan ketahanan suhu -30 hingga 160°C, memastikan kinerja stabil di lingkungan ekstrem. Untuk meningkatkan akurasi, alat ini dilengkapi bantuan instalasi yang memandu penempatan sensor pada jarak optimal dan memantau kualitas sinyal secara grafis. Dengan memasang termokopel pada aliran dan balik pipa, alat ini juga mampu menghitung jumlah panas berdasarkan perbedaan suhu dan laju aliran.

Aplikasi utama BTU Meter ini mencakup inspeksi sistem pemanas, pendingin, dan proses industri yang memerlukan pengukuran energi termal. Dalam industri manufaktur, alat ini digunakan untuk memantau efisiensi energi, mendeteksi kebocoran, atau memvalidasi kinerja peralatan. Kemampuannya menampilkan volume aliran dalam berbagai unit (m³, liter, galon, dll.) serta menghitung biaya per unit panas membuatnya serbaguna untuk analisis biaya operasional. Selain itu, fitur data logger yang dapat diatur dari 1 detik hingga 12 jam memungkinkan pencatatan data yang fleksibel sesuai kebutuhan pengguna.

Dari segi kemudahan penggunaan, produk ini didukung oleh perangkat lunak opsional yang memungkinkan pembacaan data dalam bentuk tabel atau grafik, serta ekspor ke format .csv atau laporan PDF. Tampilan live view pada perangkat lunak memudahkan pemantauan jarak jauh, sementara pengaturan via software menyederhanakan konfigurasi alat. Kelengkapan paket termasuk gel ultrasonik, pita pengukur, dan kabel penghubung 5 meter memastikan instalasi yang cepat dan efisien. Opsi kalibrasi standar DAkkS atau ISO juga tersedia untuk memenuhi persyaratan regulasi yang ketat.

Dengan kombinasi fitur canggih dan desain yang mudah digunakan, BTU Meter PCE-TDS 200+ S menjadi solusi andal untuk pengukuran aliran panas dan efisiensi energi. Produk ini tidak hanya cocok untuk aplikasi industri berat tetapi juga untuk audit energi di gedung komersial atau fasilitas produksi. Dukungan kalibrasi sertifikat dan akurasi tinggi menjadikannya investasi bernilai bagi profesional yang memprioritaskan keandalan data dan kepatuhan standar internasional. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS 200+ S2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
