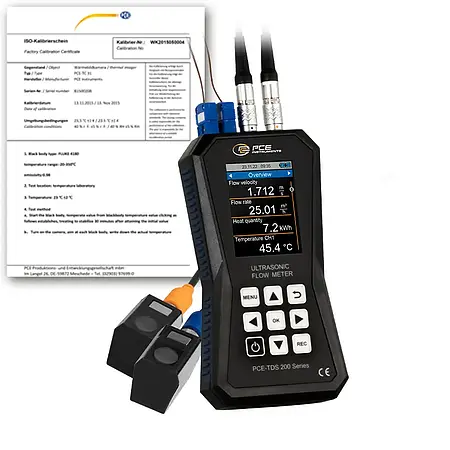

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ S-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 65127
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat meter adalah alat ukur industri yang dirancang untuk mengukur aliran panas dengan akurasi tinggi dalam berbagai media. Alat ini memiliki rentang pengukuran kecepatan aliran hingga ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, menjadikannya solusi presisi untuk aplikasi HVAC, sistem pemanas, dan pendingin. Dengan memanfaatkan teknologi ultrasonik, alat ini dapat menghitung volume aliran, kecepatan, dan jumlah panas berdasarkan perbedaan suhu antara aliran masuk dan keluar. Prinsip kerjanya mengandalkan sensor non-invasif yang dipasang di luar pipa, sehingga tidak mengganggu operasi sistem.

Salah satu keunggulan utama BTU Meter ini adalah kemampuannya menyimpan data hingga 10 juta titik pengukuran dalam memori internal 32 GB. Fitur data logger yang fleksibel memungkinkan pengguna mengatur interval penyimpanan dari 1 detik hingga 12 jam, ideal untuk pemantauan jangka panjang. Untuk analisis lebih lanjut, data dapat diekspor dalam format .csv atau diolah menjadi laporan PDF melalui perangkat lunak khusus. Tampilan LC 2,8 inci yang jelas memudahkan pembacaan langsung di lapangan, sementara fungsi alarm memberikan notifikasi saat nilai pengukuran melebihi batas yang ditetapkan.

Dalam hal instalasi, alat ini dilengkapi dengan panduan visual yang membantu memposisikan sensor dengan tepat untuk mendapatkan sinyal optimal. Sensor PCE-TDS 200 S yang kompak (45x30x30 mm) cocok untuk pipa berukuran DN 15-100 mm, dengan ketahanan suhu -30 hingga 160°C. Magnet dan pengikat kabel yang disertakan memastikan pemasangan yang stabil pada berbagai material pipa. Paket penjualan sudah termasuk semua komponen penting seperti sensor suhu TF-RA330, gel ultrasonik, dan sertifikat kalibrasi standar ISO untuk menjamin keandalan pengukuran.

Aplikasi utama BTU Meter ini mencakup audit energi di industri manufaktur, optimasi sistem distrik heating, dan verifikasi kinerja unit HVAC. Kemampuannya menghitung biaya panas secara real-time membuatnya menjadi alat yang berharga untuk manajemen energi. Desainnya yang mudah digunakan dengan antarmuka intuitif memungkinkan operator dengan berbagai tingkat keahlian untuk mengoperasikannya secara efisien. Fitur live view melalui perangkat lunak tambahan memungkinkan pemantauan jarak jauh tanpa mengorbankan akurasi data.

Sebagai solusi all-in-one, produk ini menggabungkan fungsionalitas lengkap dalam satu perangkat portabel yang siap digunakan di berbagai kondisi lapangan. Dari pengukuran dasar hingga analisis termodinamika kompleks, BTU Meter ini menawarkan fleksibilitas tanpa kompromi pada presisi. Dengan dukungan aksesori lengkap dan dokumentasi rinci, alat ini merupakan investasi berharga untuk profesional di bidang energi, utilitas, atau maintenance industri yang membutuhkan alat ukur panas andal dengan standar kalibrasi terjamin. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ S-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
