Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ S-SW-KIT incl. software
Brand: PCE-Instruments
SKU: 65139
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter atau Clamp on Heat meter PCE-TDS 200+ adalah alat ukur ultrasonik yang dirancang untuk mengukur aliran panas dengan akurasi tinggi dalam berbagai aplikasi industri. Produk ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, menjadikannya ideal untuk pemantauan jangka panjang. Dengan kisaran pengukuran kecepatan aliran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini menawarkan presisi yang konsisten untuk pipa dengan diameter berbeda, mulai dari DN ≥50 hingga DN <50. Prinsip kerjanya memanfaatkan teknologi ultrasonik untuk menghitung kecepatan aliran, volume, dan perbedaan suhu antara aliran masuk dan balik. Alat ini bekerja dengan memasang sensor ultrasonik non-invasif pada pipa, didukung oleh panduan instalasi visual yang memastikan posisi dan kualitas sinyal optimal. Sensor kecil PCE-TDS 200 S dirancang khusus untuk pipa berukuran DN 15-100 mm, dengan ketahanan suhu -30 hingga 160°C dan sistem magnetik untuk pemasangan mudah pada logam ferrous. Selain mengukur aliran, produk ini juga menghitung jumlah panas (BTU) dengan bantuan termokopel tambahan, yang terhubung ke sistem pipa untuk membandingkan suhu aliran dan balik. Fitur ini sangat berguna dalam inspeksi sistem pemanas atau pendingin. Dalam industri manufaktur, BTU Meter ini digunakan untuk memantau efisiensi energi, mengoptimalkan proses termal, atau memverifikasi kinerja sistem HVAC. Kemampuannya menampilkan biaya per unit panas secara real-time membantu dalam analisis biaya operasional. Antarmuka pengguna yang mudah digunakan dengan layar LC 2,8" menyajikan data dalam berbagai satuan, seperti m³, liter, atau galon, sementara fungsi data logger memungkinkan perekaman interval 1 detik hingga 12 jam. Software pendamping memfasilitasi analisis data melalui tampilan tabel, grafik, atau ekspor file .csv dan laporan PDF. Produk ini dapat dikalibrasi sesuai standar DAkkS atau ISO, menjamin keandalan hasil pengukuran untuk kepatuhan regulasi atau audit energi. Aksesori seperti gel ultrasonik, pita pengukur, dan kabel USB-C termasuk dalam paket untuk memastikan kelengkapan operasional. Dengan desain portabel dan casing plastik yang kokoh, alat ini cocok untuk penggunaan lapangan maupun laboratorium. Kombinasi fitur canggih dan kemudahan penggunaan membuat BTU Meter PCE-TDS 200+ menjadi solusi serbaguna bagi profesional di bidang energi, utilitas, atau maintenance industri. Akurasi tinggi dan opsi kalibrasi standar memperkuat posisinya sebagai alat yang dapat diandalkan untuk pengukuran termal yang kompleks. Dari inspeksi rutin hingga proyek penelitian, produk ini memberikan fleksibilitas dan presisi yang dibutuhkan dalam lingkungan industri yang menuntut. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

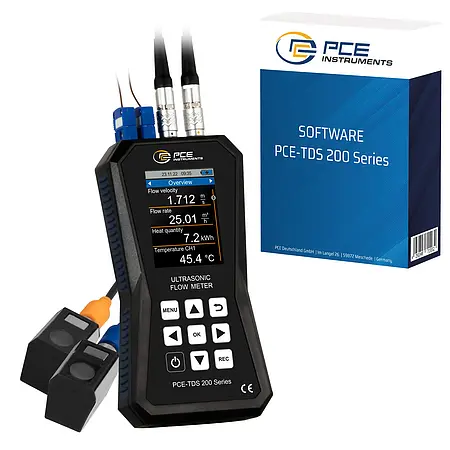

1 x Ultrasonic flow meter PCE-TDS 200+ S-KIT2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 S SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x Software1 x instruction manual
