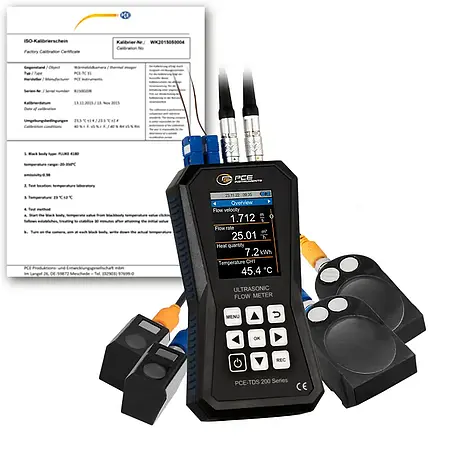

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ SL-ICA incl. ISO Calibration Certificate
Brand: PCE-Instruments
SKU: 65129
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat meter PCE-TDS 200+ SL-ICA adalah alat ukur termal berakurasi tinggi yang dirancang untuk mengukur aliran panas, kecepatan fluida, dan volume dalam berbagai media. Alat ini bekerja dengan prinsip ultrasonik, di mana sensor dipasang secara non-invasif (clamp-on) pada pipa untuk mendeteksi kecepatan aliran berdasarkan waktu transit sinyal ultrasonik. Dengan memasangkan dua termokopel tambahan pada aliran masuk dan balik, alat ini mampu menghitung jumlah panas berdasarkan perbedaan suhu dan laju aliran. Fitur ini membuatnya ideal untuk aplikasi di industri manufaktur, HVAC, dan inspeksi sistem pemanas.

Alat ini menawarkan reproduktibilitas ±0,5% dari nilai terukur dan akurasi ±1,5% f.s. untuk pipa berdiameter DN ≥50, serta ±3,5% f.s. untuk pipa lebih kecil. Dilengkapi dengan memori internal 32 GB, alat dapat menyimpan hingga 10 juta titik pengukuran dengan interval penyimpanan fleksibel dari 1 detik hingga 12 jam. Data yang terekam dapat dianalisis melalui perangkat lunak opsional, baik dalam bentuk tabel maupun grafik, serta diekspor ke format .csv atau laporan PDF. Kemudahan penggunaan diperkuat dengan tampilan LC 2,8 inci yang jelas dan antarmuka intuitif.

Untuk memastikan instalasi sensor yang optimal, alat ini dilengkapi dengan bantuan pemasangan yang menampilkan kualitas sinyal dan jarak antar-sensor secara grafis. Dua jenis sensor disertakan, yaitu PCE-TDS 200 S untuk pipa kecil (DN 15-100 mm) dan PCE-TDS 200 L untuk pipa besar (DN 300-6000 mm), keduanya dilengkapi magnet dan pengikat kabel yang mudah dipasang. Sensor ini tahan suhu ekstrem (-30 hingga 160°C), cocok untuk lingkungan industri yang menuntut ketahanan tinggi.

Selain pengukuran aliran dan panas, alat ini juga dapat menghitung biaya per unit panas secara real-time, memudahkan analisis efisiensi energi. Kalibrasi standar ISO atau DAkkS tersedia sebagai opsi, menjamin keandalan hasil pengukuran sesuai standar internasional. Dengan fitur-fitur canggih seperti alarm nilai batas dan live view via perangkat lunak, alat ini menjadi solusi lengkap untuk pemantauan dan optimasi sistem termal.

BTU Meter / Clamp on Heat meter ini sangat cocok untuk aplikasi di pabrik, pembangkit listrik, atau gedung komersial yang memerlukan pengukuran panas dengan akurasi tinggi dan kemudahan penggunaan. Dalam paket pembelian, pengguna mendapatkan sensor aliran besar dan kecil, termokopel, gel ultrasonik, serta perlengkapan pendukung lainnya. Dengan desain portabel dan penyimpanan data yang andal, alat ini memenuhi kebutuhan teknis sekaligus meningkatkan produktivitas di lapangan. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ SL-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 L SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
