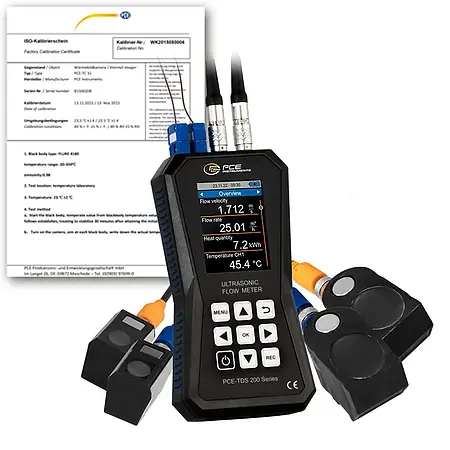

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ SM-ICA incl. ISO-Calibration Certrificate
Brand: PCE-Instruments
SKU: 65131
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat Meter PCE-TDS 200+ adalah alat ukur termal berakurasi tinggi yang dirancang untuk mengukur aliran panas, kecepatan fluida, dan volume dalam berbagai media. Alat ini bekerja berdasarkan prinsip ultrasonik, di mana sensor dipasang secara non-invasif (clamp-on) pada pipa untuk mendeteksi kecepatan aliran berdasarkan waktu transit sinyal ultrasonik. Dengan memasangkan dua termokopel tambahan pada aliran masuk dan balik, alat ini mampu menghitung jumlah panas (BTU) berdasarkan perbedaan suhu dan laju aliran. Aplikasi utamanya meliputi inspeksi sistem pemanas, HVAC, serta monitoring efisiensi energi di industri manufaktur dan utilitas.

Alat ini menawarkan reproduktibilitas ±0,5% dari nilai terukur dan akurasi ±1,5% f.s. untuk pipa berdiameter DN ≥50, menjadikannya solusi presisi untuk pengukuran termal. Dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data, pengguna dapat merekam pengukuran dengan interval 1 detik hingga 12 jam. Fitur data logger yang canggih ini memungkinkan analisis jangka panjang, sementara software pendamping memfasilitasi visualisasi data dalam bentuk tabel, grafik, atau laporan PDF. Kemudahan penggunaan semakin ditingkatkan dengan tampilan LC 2,8″ yang jelas dan antarmuka intuitif.

Untuk memastikan instalasi sensor yang optimal, alat ini dilengkapi dengan bantuan pemasangan yang menampilkan kualitas sinyal dan jarak antar-sensor secara grafis. Dua jenis sensor disertakan dalam paket: PCE-TDS 200 S untuk pipa kecil (DN 15-100 mm) dan PCE-TDS 200 M untuk pipa sedang (DN 50-700 mm), keduanya tahan suhu -30 hingga 160°C. Magnet dan pengikat kabel yang dapat dilepas memudahkan pemasangan pada pipa logam atau non-ferrous. Selain itu, sertifikasi kalibrasi standar ISO atau DAkkS opsional tersedia untuk memenuhi kebutuhan audit dan kepatuhan industri.

Dalam operasionalnya, BTU Meter ini mendukung berbagai satuan pengukuran seperti m³, liter, galon, dan lainnya, serta dapat menghitung biaya per unit panas secara real-time. Fitur ini sangat berguna untuk aplikasi billing energi atau analisis efisiensi sistem. Ultrasonic contact gel yang termasuk dalam paket memastikan coupling akustik yang optimal antara sensor dan pipa, sementara pita pengukur PCE membantu menentukan parameter pipa dengan presisi.

Alat ini cocok untuk berbagai skenario industri, mulai dari audit energi di pabrik hingga pemantauan distribusi panas di gedung komersial. Dengan kombinasi akurasi tinggi, fleksibilitas sensor, dan kemampuan analisis data yang komprehensif, PCE-TDS 200+ menjadi solusi andal bagi insinyur dan teknisi. Kemampuannya untuk mengekspor data ke format .csv atau membuat laporan otomatis mempermudah integrasi dengan sistem manajemen energi, menjadikannya investasi bernilai di era efisiensi berkelanjutan. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ SM-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x Flow sensors PCE-TDS 200 M SENSOR (pair)2 x Temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certrificate
