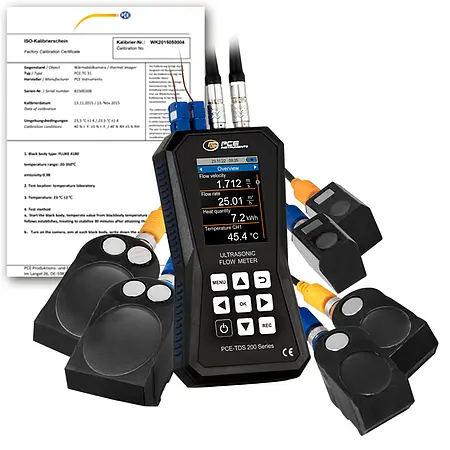

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ SML-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 65133
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat Meter PCE-TDS+ 200 SML-ICA adalah alat ukur termal berakurasi tinggi yang dirancang untuk mengukur aliran panas, kecepatan fluida, dan volume dalam berbagai media. Alat ini bekerja dengan prinsip ultrasonik, di mana sensor dipasang secara non-invasif pada pipa untuk mendeteksi perbedaan waktu tempuh gelombang ultrasonik antara aliran maju dan mundur. Dengan memasukkan spesifikasi pipa dan media, alat ini secara otomatis menghitung parameter seperti kecepatan aliran (hingga ±32 m/s), volume, dan laju aliran panas. Kemampuannya yang presisi dengan akurasi hingga ±1,5% f.s. dan reproduktibilitas ±0,5% membuatnya ideal untuk aplikasi industri manufaktur, HVAC, dan audit energi.

Salah satu keunggulan utama alat ini adalah kemudahan instalasi berkat fitur bantuan pemasangan yang menampilkan kualitas sinyal dan jarak antar sensor secara visual. Dilengkapi dengan tiga pasang sensor (S, M, L), alat ini dapat beradaptasi dengan pipa berukuran DN15 hingga DN6000, termasuk pipa kecil maupun besar. Sensor dilengkapi magnet dan pengikat kabel yang dapat dilepas, memungkinkan pemasangan cepat pada pipa feromagnetik atau non-feromagnetik. Ketahanan sensor pada suhu -30 hingga 160°C memastikan kinerja stabil di lingkungan industri yang menantang.

Untuk analisis data, BTU Meter ini dilengkapi memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran dengan interval 1 detik hingga 12 jam. Data dapat dibaca melalui perangkat lunak opsional yang menampilkan hasil dalam tabel, grafik, atau laporan PDF. Fitur ekspor ke format .csv memudahkan integrasi dengan sistem manajemen data. Selain itu, perangkat lunak juga memungkinkan konfigurasi alat dan tampilan live measurement, meningkatkan efisiensi pengawasan proses.

Dalam aplikasi praktis, alat ini sering digunakan untuk inspeksi sistem pemanas dengan menghitung jumlah panas (BTU) menggunakan termokopel tambahan (PCE-TDS 200+). Dengan mengukur perbedaan suhu antara aliran masuk dan keluar serta kecepatan aliran, alat ini memberikan informasi komprehensif tentang efisiensi termal. Fitur penghitungan biaya per unit panas secara real-time juga berguna untuk manajemen energi di gedung komersial atau pabrik. Kemudahan digunakan dan kalibrasi standar ISO yang disertakan menjamin keandalan hasil pengukuran.

Desainnya yang ergonomis dilengkapi layar LC 2,8 inci yang mudah dibaca, bahkan di kondisi lapangan. Paket penjualan mencakup semua komponen penting seperti sensor, kabel, gel ultrasonik, dan alat bantu pengukur, sehingga pengguna dapat langsung mengoperasikan alat setelah pembelian. Dengan kombinasi fitur canggih dan antarmuka yang intuitif, BTU Meter ini menjadi solusi lengkap untuk monitoring energi dan optimasi sistem termal di berbagai sektor industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS+ 200 SML-ICA1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
