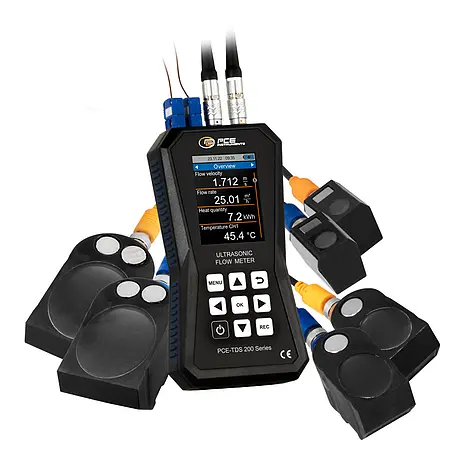

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ SML with heat meter
Brand: PCE-Instruments
SKU: 65135
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat Meter PCE-TDS+ 200 SML adalah alat ukur ultrasonik yang dirancang untuk mengukur aliran panas dengan akurasi tinggi dalam berbagai aplikasi industri. Alat ini bekerja berdasarkan prinsip ultrasonik, di mana sensor memancarkan gelombang suara melalui media aliran untuk menghitung kecepatan, volume, dan perbedaan suhu antara aliran masuk dan keluar. Dengan menggabungkan data suhu dari termokopel dan kecepatan aliran, alat ini mampu menghitung jumlah energi panas yang ditransfer, menjadikannya ideal untuk inspeksi sistem pemanas atau pendingin. Penggunaannya sangat luas, terutama di industri manufaktur, HVAC, dan sistem distribusi energi.

Salah satu keunggulan utama alat ini adalah kemampuannya beradaptasi dengan berbagai ukuran pipa berkat tiga pasang sensor yang disertakan: S, M, dan L. Sensor kecil (S) cocok untuk pipa berdiameter DN 15-100 mm, sensor sedang (M) untuk pipa DN 50-700 mm, dan sensor besar (L) untuk pipa hingga DN 6000 mm. Semua sensor dilengkapi magnet dan pengikat kabel yang memudahkan instalasi pada pipa logam ferrous maupun non-ferrous. Ketahanan suhu sensor hingga 160°C memastikan performa stabil di lingkungan industri yang menantang.

Dari segi akurasi, alat ini menawarkan presisi ±1,5% f.s. untuk pipa DN ≥50 dan ±3,5% f.s. untuk pipa lebih kecil, dengan reproduktibilitas ±0,5% dari nilai terukur. Fitur bantuan instalasi grafis memandu pengguna menempatkan sensor pada jarak optimal sekaligus memantau kualitas sinyal. Hasil pengukuran dapat ditampilkan dalam berbagai satuan, seperti m³, liter, galon, atau bahkan unit biaya energi, memudahkan analisis langsung di lapangan.

Untuk pencatatan data, perangkat ini dilengkapi memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran dengan interval 1 detik hingga 12 jam. Data dapat diakses melalui perangkat lunak khusus untuk ditampilkan dalam tabel, grafik, atau diekspor ke format .csv dan PDF. Fitur live view memungkinkan pemantauan real-time, sementara opsi kalibrasi standar DAkkS atau ISO menjamin keandalan hasil pengukuran untuk kepatuhan regulasi.

Desainnya yang mudah digunakan dilengkapi layar LC 2,8 inci yang jelas terbaca di berbagai kondisi pencahayaan. Paket penjualan mencakup semua sensor, termokopel, gel ultrasonik, alat bantu, dan casing pelindung untuk penggunaan lapangan yang praktis. Dengan kombinasi fitur canggih dan antarmuka intuitif, BTU Meter ini menjadi solusi komprehensif untuk manajemen energi efisien di pabrik, gedung komersial, atau fasilitas utilitas. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 S SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 M SENSOR
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultrasonic flow meter PCE-TDS+ 200 SML1 x Flow sensors PCE-TDS 200 S SENSOR (pair)1 x flow sensors PCE-TDS 200 M SENSOR (pair)1 x flow sensors PCE-TDS 200 L SENSOR (pair)2 x temperature sensor TF-RA3302 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
