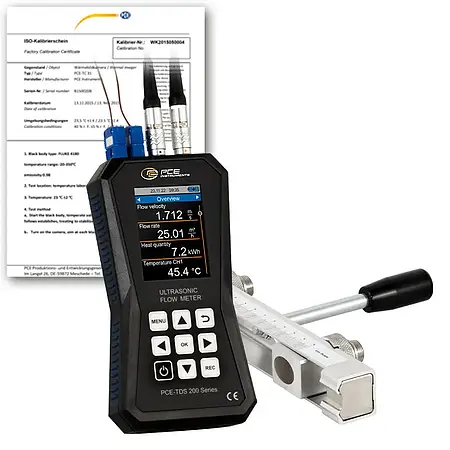

Name: BTU Meter / Clamp on Heat meter PCE-TDS 200+ SR-ICA incl. ISO-Calibration Certificate
Brand: PCE-Instruments
SKU: 65137
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat Meter PCE-TDS 200+ SR-ICA adalah alat ukur termal berakurasi tinggi yang dirancang untuk mengukur aliran panas, kecepatan fluida, dan volume dalam berbagai media. Alat ini bekerja dengan prinsip ultrasonik, di mana sensor clamp-on mendeteksi kecepatan aliran berdasarkan waktu transit sinyal ultrasonik melalui pipa. Dengan memanfaatkan dua termokopel tambahan, alat ini mampu menghitung perbedaan suhu antara aliran masuk dan keluar, lalu mengkonversinya menjadi nilai panas dalam satuan BTU atau kWh. Aplikasi utamanya meliputi inspeksi sistem pemanas, pendingin, serta monitoring efisiensi energi di industri manufaktur dan fasilitas komersial.

Alat ini menawarkan kemudahan penggunaan berkat desain sensor terpadu pada rel yang dilengkapi magnet, memungkinkan pemasangan cepat pada pipa logam tanpa alat bantu tambahan. Kualitas sinyal dan jarak antar-sensor dapat dipantau secara visual melalui bantuan instalasi grafis yang terintegrasi. Dengan rentang pengukuran kecepatan aliran ±32 m/s dan reproduktibilitas ±0,5%, hasil pengukuran tetap konsisten bahkan dalam kondisi operasional bervariasi. Fitur ini sangat penting untuk aplikasi yang memerlukan kalibrasi standar dan presisi jangka panjang.

BTU Meter ini dilengkapi memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data dengan interval pencatatan fleksibel dari 1 detik hingga 12 jam. Data dapat dibaca melalui perangkat lunak opsional untuk analisis tabel, grafik, atau ekspor dalam format .csv dan laporan PDF. Tampilan LC 2,8″ yang jelas menampilkan berbagai satuan pengukuran, termasuk m³, liter, galon, dan satuan industri lainnya. Fungsi live view memungkinkan pemantauan real-time, ideal untuk troubleshooting atau optimasi sistem.

Dalam konteks industri manufaktur, alat ini sering digunakan untuk audit energi, verifikasi kinerja heat exchanger, atau distribusi panas dalam proses produksi. Kemampuannya menghitung biaya per unit panas secara otomatis membantu dalam analisis efisiensi biaya. Paket penjualan mencakup sensor suhu TF-RA330, sensor aliran berpasangan, kabel penghubung, gel ultrasonik, dan sertifikat kalibrasi ISO untuk memastikan keandalan pengukuran.

Dengan kombinasi fitur canggih dan antarmuka yang intuitif, BTU Meter PCE-TDS 200+ SR-ICA menjadi solusi serbaguna untuk kebutuhan pengukuran termal. Dukungan perangkat lunak dan aksesori lengkap memastikan integrasi mudah ke dalam sistem existing. Alat ini tidak hanya meningkatkan akurasi pengukuran tetapi juga menghemat waktu berkat desainnya yang ergonomis dan otomatisasi proses pencatatan data. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 SR SENSOR	Sensor pair
Pipe diameter	DN 15 … 100 / 20 … 108 mm

Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ SR-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200+ SR SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO-Calibration Certificate
