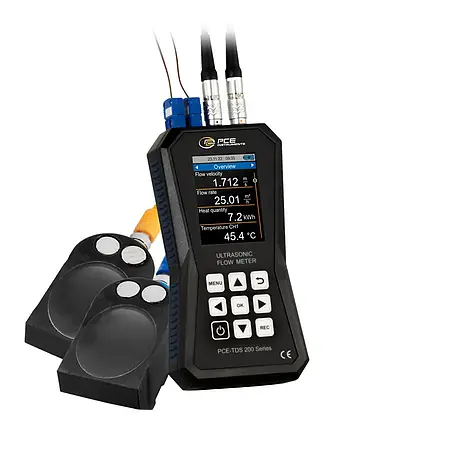

Name: BTU Meter / Clamp on Heat meterPCE-TDS 200+ L
Brand: PCE-Instruments
SKU: 65113
Availability: InStock
Rating: 5 (1 reviews)

BTU Meter / Clamp on Heat Meter adalah alat ukur industri yang dirancang untuk mengukur aliran panas dengan akurasi tinggi dan kemudahan penggunaan. Alat ini dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran, memungkinkan pencatatan data jangka panjang untuk analisis lebih lanjut. Dengan rentang pengukuran kecepatan aliran ±32 m/s dan reproduktibilitas ±0,5% dari nilai terukur, alat ini sangat cocok untuk aplikasi yang membutuhkan presisi, seperti di industri manufaktur atau sistem pemanas. Fitur instalasi berbantuan grafis memastikan sensor dipasang dengan jarak dan posisi yang optimal, meningkatkan keandalan hasil pengukuran.

Prinsip kerja alat ini berbasis teknologi ultrasonik, di mana sensor clamp-on mengukur kecepatan aliran media tanpa perlu kontak langsung dengan fluida. Dilengkapi dengan layar LC 2,8″ yang mudah dibaca, pengguna dapat memantau volume aliran, kecepatan, dan satuan lainnya seperti m³, galon, atau cf secara real-time. Untuk pengukuran panas, alat ini memerlukan tambahan termokopel yang dipasang pada saluran aliran dan balik, menghitung perbedaan suhu dan laju aliran untuk menentukan jumlah energi panas. Kemampuan menghitung biaya per unit panas juga tersedia, membuatnya ideal untuk inspeksi sistem pemanas atau audit energi.

Aplikasi utama BTU Meter mencakup berbagai industri, termasuk manufaktur, HVAC, dan utilitas energi. Alat ini dapat digunakan untuk memantau efisiensi sistem pemanas, pendingin, atau distribusi air panas dalam skala besar. Dengan opsi kalibrasi standar seperti DAkkS atau ISO, pengguna dapat memastikan hasil pengukuran memenuhi persyaratan regulasi atau standar internasional. Fitur alarm nilai batas juga membantu mendeteksi anomali aliran atau suhu secara cepat, mencegah kerusakan peralatan.

Kemudahan operasi ditingkatkan dengan perangkat lunak opsional yang memungkinkan pengunduhan data dalam format .csv atau pembuatan laporan PDF. Tampilan live view memudahkan pemantauan jarak jauh, sementara pengaturan melalui perangkat lunak menyederhanakan konfigurasi alat. Sensor besar yang termasuk dalam paket mampu mengukur pipa dengan diameter DN 300 hingga 6000, dilengkapi magnet untuk pemasangan mudah pada pipa logam. Kelengkapan aksesori seperti gel ultrasonik dan pita pengukur memastikan instalasi yang akurat dan efisien.

Dengan kombinasi fitur canggih dan desain portabel, BTU Meter / Clamp on Heat Meter menjadi solusi serbaguna untuk pengukuran energi panas. Alat ini tidak hanya menawarkan akurasi tinggi tetapi juga fleksibilitas dalam aplikasi lapangan, dari audit energi hingga pemeliharaan preventif. Opsi sertifikasi kalibrasi tambahan menjadikannya pilihan andal untuk industri yang memprioritaskan kepatuhan standar. Dengan dukungan memori besar dan antarmuka yang intuitif, alat ini cocok untuk profesional yang membutuhkan alat ukur panas yang handal dan mudah digunakan. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Portable BTU Meter / Clamp on Heat meterPCE-TDS 200+ L2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200+ L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual
