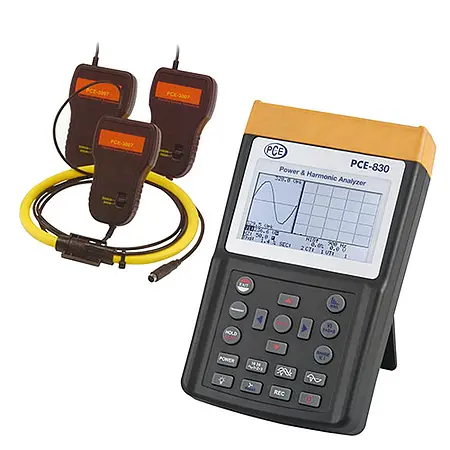

Clamp Meter PCE-830-3

PCE-830-3 Clamp Meter adalah alat ukur industri canggih yang dirancang untuk mengukur dan menganalisis parameter listrik pada sistem satu hingga tiga fase arus bolak-balik (AC). Alat ini mampu mencatat tegangan, arus, frekuensi, harmonik, dan daya dengan akurasi tinggi, sekaligus memantau gangguan seperti interupsi, kebocoran, atau lonjakan daya sesuai standar EN50160. Dengan layar LCD backlit beresolusi tinggi, pengguna dapat memantau hingga 35 parameter sekaligus, memudahkan analisis komprehensif dalam waktu nyata.

Prinsip kerja PCE-830-3 melibatkan penggunaan tiga clamp amp (PCE-3007) yang dapat dipasang bersamaan untuk pengukuran multi-saluran, ideal untuk sistem tiga fase. Dalam mode data logger, alat ini menyimpan hingga 17.470 pembacaan untuk tiga fase atau 52.400 pembacaan untuk satu fase, dikelompokkan dalam 85 grup, memungkinkan pemantauan jangka panjang tanpa kehilangan data. Data yang terkumpul dapat ditransfer ke komputer via USB dan dianalisis dengan software bawaan, memudahkan pelaporan dan evaluasi.

Aplikasi utama PCE-830-3 mencakup industri manufaktur, utilitas listrik, dan pemeliharaan fasilitas komersial, di mana pemantauan kualitas daya dan harmonik sangat kritis. Alat ini juga berguna untuk mendeteksi ketidakseimbangan fase, gangguan transien, atau distorsi harmonik yang dapat merusak peralatan sensitif. Dengan fitur kalibrasi standar dari pabrik dan opsi sertifikasi ISO tambahan, alat ini menjamin keandalan hasil pengukuran untuk kepatuhan regulasi.

Desain PCE-830-3 menekankan kemudahan penggunaan, dilengkapi dengan empat klip buaya dan kabel pengaman sepanjang 3 meter untuk pengukuran yang aman dan fleksibel. Paket lengkapnya mencakup adaptor, baterai, tas pelindung, dan manual pengguna, memastikan alat siap beroperasi segera setelah dibuka. Antarmuka yang intuitif dan software analisis bawaan membuatnya cocok untuk teknisi pemula maupun engineer berpengalaman.

Sebagai solusi all-in-one, PCE-830-3 menggabungkan fungsionalitas multimeter, analis harmonik, dan data logger dalam satu perangkat portabel. Kombinasi fitur ini menjadikannya alat esensial untuk diagnosa sistem kelistrikan, audit energi, atau pemeliharaan preventif di lingkungan industri. Dengan dukungan kalibrasi berkala dan kompatibilitas standar internasional, alat ini merupakan investasi jangka panjang untuk menjamin efisiensi dan keamanan operasional. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Analysis of a network of 3 phases / 4 conductors, 3 phases / 3 conductors, 1 phase / 2 conductors, 1 phase / 3 conductors – Measures effective real value (V 123 and I 123) – Measures active power (W, KW, MW, GW) – Measures apparent and reactive power (KVA, KVAR) – Power Factor (PF), phase angle (Φ) – Measures energy and work (Wh, KWh, KVARh, PFh) – Measures current from 0.1 mA to 3000 A, allowing for the reserve power of a factory to be determined – Large LCD that shows up to 35 parameters simultaneously (3P4W [=3 phases/4 conductors]) – CT conditions (1 to 600) and PT (1 to 3000) are programmable – Indicates current wave forms and voltage overlap. – 512 KB of memory with programmable intervals to save data every 2 to 3000 seconds, 17,470 readings using the system of 3 phases / 4 conductors – Indicates wave forms, efficiency parameters, and harmonic distortion – Backlit LCD with dot matrix – Average power (AD in W, KW, MW) – Maximum power (MD in W, KW, MW) with the programmable period – Analysis of harmonic distortion up to a curvature of 99 – Indication of up to 50º form of harmonic wave – Indication of the wave form with maximum value (1024 readings / period) – Analysis of absolute distortion (%THD-F) – Diagram of graphic equilibrium with parameters of a 3 phase system – Detects up to 28 transistors (time and cycles) with a programmable threshold (%) – Relation of 3 phases of voltage or asymmetrical current (VUR) – Factor of 3 phases of voltage and asymmetrical current (d0%, d2%) – USB port (optically insulated) – Integrated timer and calendar to record data – Maximum diameter of the electrical conductor for the amp clamp: the PCE-6801 ~30 mm / 1.2 in, PCE-6802 ~55 mm / 2.2 in, PCE-3007 ~170 mm / 6.7 in

Technical Specifications
Measurement values	Measurement ranges / resolution / accuracy
PCE-830 + PCE-3007Watts AC (50 Hz or 60 Hz, PF 0.5 up to 1)	10.0 W to 999.9 W / 0.1 W / ±1% of measurement range1.000 kW to 9.999 kW / 0.001 kW / ±1% of measurement range10.00 kW to 99.99 kW / 0.01 kW / ±1% of measurement range100.0 kW to 999.9 kW / 0.1 kW / ±1% of measurement range1000 kW to 9999 kW / 1 kW / ±1% of measurement range
PCE-830 + PCE-3007 Current AC (50 Hz or 60 Hz, auto range select, TRMS)	0 to 300 A / 0.1 A / ±1.0% of measurement range300.0 A to 999.9 A / 0.1 A / ±1.0% of measurement range1000 A to 3000 A / 1 A / ±1.0% of measurement range
Voltage AC (50 Hz or 60 Hz, TRMS)	20.0 V to 500.0 V / 0.1 V / ±0.5% ±5 digits(measure between phase and neutral)20.0 V to 600.0 V / 0.1 V / ±0.5% ±5 digits (measure between phase and neutral)
Harmonic distortion of AC voltage	1º to 20º / 0.1% / ±1.0%21º to 49º / 0.1% / 4% of reading ±2.0%50º to 99º / 0.1% / 6% of reading ±2.0%
PCE-830 + PCE-3007Harmonics of AC current in %	1º to 10º / 0.1% / ±2%21º to 49º / 0.1% / ±6%50º to 99º / 0.1% / ±10%
PCE-830 + PCE-3007Power Factor (PF)	0.000 to 1.000 / 0.001 / ±0.04
PCE-830 + PCE-3007Phase angle (Phi)	0° to 180° / 0.1° / ±2°
PCE-830 + PCE-3007Total harmonic distortion	0.0 to 20.0% / 0.1% / ±2%20.0% to 100% / 0.1% / ±6% of reading ±1%100% to 999.9% / 0.1% / ±10% of reading ±1%
Maximum measurement of AC voltage and current	50 Hz / 19 µS / ±5% ±30 digits60 Hz / 16 µS / ±5% ±30 digits
Peak value measurement of AC voltage and current	1.00 to 99.99 / 0.01 / ±5% ±30 digits
Frequency range in automatic mode	45 Hz to 65 Hz / 0.1 Hz / 0.1 Hz
Memory	512 kB for a maximum 52,420 readings taken by 1 phase / 2 conductors
Port	USB
Software and cable	included, for Windows 2000, XP, ME
Display	backlit LCD with dot matrix
Power	8 AA batteries (Mignon)
Dimensions	257 mm x 155 mm x 57 mm10.1 in x 6.1 in x 2.2 in
Weight	1.16 kg / 2.56 lbs
Operating conditions	max. 85% relative humidity-10º C to 50º C / +14º F to +122º F
Type of protection / standards	IEC 61010, 600 V/CAT III

1 x PCE-830-3 Clamp Meter 3 x Amp clamps – PCE-3007 4 x Alligator clips 4 x Safety test lines (3 m / 3.3 ft long) 8 x Batteries 1 x Mains adaptor 1 x Carrying case 1 x USB cable software 1 x User’s manual
