Current Clamp PCE-830-1-ICA incl. ISO Calibration Certificate

Current Clamp PCE-830 adalah alat ukur industri canggih yang dirancang untuk mengukur parameter listrik pada sistem arus bolak-balik (AC) satu hingga tiga fase. Alat ini tidak hanya mampu mengukur arus, tegangan, dan frekuensi, tetapi juga menganalisis harmonik, interharmonik, serta ketidakseimbangan fasa sesuai standar EN50160. Dengan akurasi tinggi, alat ini mendeteksi gangguan seperti interupsi, kebocoran, atau transien hingga 16µs, menjadikannya solusi komprehensif untuk pemantauan kualitas daya. LCD backlit beresolusi tinggi menampilkan hingga 35 parameter sekaligus, memudahkan pengguna dalam membaca data secara real-time.

Prinsip kerja Current Clamp ini memanfaatkan teknologi sensor non-invasif yang memungkinkan pengukuran tanpa memutus rangkaian listrik. Tiga clamp arus (PCE-6801) dapat dipasang bersamaan untuk mengukur tiga fase secara paralel, sementara fungsi data logger menyimpan hingga 17.470 pembacaan untuk sistem tiga fase atau 52.400 pembacaan untuk sistem satu fase. Data yang tersimpan dapat dikelompokkan dalam 85 grup, ideal untuk pemantauan jangka panjang. Kemudahan transfer data via USB dan dukungan software analisis memungkinkan pengolahan lebih lanjut di komputer.

Aplikasi utama alat ini mencakup industri manufaktur, utilitas listrik, dan maintenance fasilitas komersial. Di industri manufaktur, alat ini digunakan untuk memastikan efisiensi energi, mendiagnosis masalah harmonik, atau memverifikasi kinerja peralatan berbasis motor. Sektor energi memanfaatkannya untuk audit listrik atau pemantauan jaringan distribusi. Desainnya yang portabel dan mudah digunakan membuatnya cocok untuk pekerjaan lapangan maupun pengukuran rutin di bengkel.

Dari segi kelengkapan, produk ini dilengkapi dengan clamp arus, kabel pengaman, adaptor, dan sertifikat kalibrasi standar ISO opsional. Kalibrasi pabrik yang sudah terpasang memastikan keandalan pengukuran sejak pertama kali digunakan, sementara sertifikat tambahan tersedia untuk kebutuhan traceability. Software bawaan memudahkan visualisasi data, termasuk analisis harmonik dan laporan otomatis. Dengan semua fitur ini, PCE-830 menjadi alat serbaguna untuk insinyur dan teknisi.

Keunggulan lain terletak pada fleksibilitasnya dalam berbagai skenario pengukuran, mulai dari sistem sederhana satu fase hingga instalasi industri tiga fase kompleks. Kombinasi antara kapasitas penyimpanan besar, antarmuka intuitif, dan dukungan aksesoris lengkap memastikan produktivitas maksimal. Baik untuk troubleshooting harian maupun proyek penelitian, Current Clamp ini menawarkan solusi andal dengan akurasi tinggi dan kemudahan integrasi ke workflow profesional. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Analysis of a network of 3 phases/4 conductors, 3 phases/3 conductors, 1 phase/2 conductors, 1 phase/3 conductors – Measures effective real value (V 123 and I 123) – Measures active power (W, KW, MW, GW) – Measures apparent and reactive power (KVA, KVAR) – Power Factor (PF), phase angle (Φ) – Measures energy and work (Wh, KWh, KVARh, PFh) – Measures current from 0.1mA to 3000A, allowing for the reserve power of a factory to be determined – Large LCD that shows up to 35 parameters simultaneously (3P4W [=3 phases/4 conductors]) – CT conditions (1 to 600) and PT (1 to 3000) are programmable – Indicates current wave forms and voltage overlap. – 512KB of memory with programmable intervals to save data every 2 to 3000 seconds, 17,470 readings using the system of 3 phases / 4 conductors) – Indicates wave forms, efficiency parameters and harmonic distortion – Backlit LCD wth dot matrix – Average power (AD in W, KW, MW) – Maximum power (MD in W, KW, MW) with the programmable period – Analysis of harmonic distortion up to a curvature of 99 – Indication of up to 50º form of harmonic wave – Indication of the wave form with maximum value (1024 readings / period) – Analysis of absolute distortion (%THD-F) – Diagram of graphic equilibrium with parameters of a 3 phase system – Detects up to 28 transistors (time and cycles) with a programmable threshold (%) – Relation of 3 phases of voltage or asymmetrical current (VUR) – Factor of 3 phases of voltage and asymmetrical current (d0%, d2%) – USB port (optically insulated) – Integrated timer and calendar to record data – Maximum diameter of the electrical conductor for the amp clamp: the PCE-6801 ~30mm, PCE-6802 ~55mm, PCE-3007 ~170mm

Technical specifications
Measurement values	Measurement ranges / resolution / accuracy
PCE-830 + PCE-6801 Watts AC (50 or 60Hz, PF 0.5 up to 1)	5.0 to 999.9W / 0.1W / ±1% ±0.8W 1.000 to 9.999kW / 0.001kW / ±1% ±8W 10.00 to 99.99kW / 0.01kW / ±1% ±80W 100.0 to 999.9kW / 0.1kW / ±1% ±0.8kW 1000 to 9999kW / 1kW / ±1% ±8kW
PCE-830 + PCE-6801 Current AC (50 or 60Hz, auto range select, TRMS)	0.04A to 1A / 0.001A / ±0.5% ±0.05A 0.4A to 10.0A / 0.01A / ±0.5% ±0.05A 4A to 100.0A / 0.1A / ±1.0% ±0.5A
Voltage AC (50 or 60Hz, TRMS)	20.0 to 500.0V / 0.1V / ±0.5% ±5 digits (measure between phase and neutral) 20.0 to 600.0V / 0.1V / ±0.5% ±5 digits (measure between phase and neutral)
Harmonic distortion of AC voltage	1 to 20º / 0.1% / ±1.0% 21 to 49º / 0.1% / 4% of reading ±2.0% 50 to 99º / 0.1% / 6% of reading ±2.0%
PCE-830 + PCE-6801 Harmonics of AC current in %	1 to 20º / 0.1% / ±0.2% of reading ±1.0% 11 to 20º / 0.1% / ±2% of reading ±1.0% 21 to 50º (A)/ 0.1% / ±5% of reading ±1.0% 21 to 50º (mA)/ 0.1% / ±10% of reading ±1.0% 51 to 99º / 0.1% / ±35% of reading ±1.0%
PCE-830 + PCE6801 Power Factor (PF)	0.00 to 1.00 / 0.01 / ±0.04
PCE-830 + PCE6801 Phase angle (Phi)	-180° to 180° / 0.1° / ±1°
PCE-830 + PCE-6801 Total harmonic distortion	0.0 to 20.0% / 0.1% / ±1% 20.0 to 100% / 0.1% / ±3% of reading ±5% 100 to 999.9% / 0.1% / ±10% of reading ±10%
Maximum measurement of AC voltage and current	50Hz / 19µS / ±5% ±30 digits 60Hz / 16µS / ±5% ±30 digits
Peak value measurement of AC voltage and current	1.00 to 99.99 / 0.01 / ±5% ±30 digits
Frequency range in automatic mode	45 to 65Hz / 0.1Hz / 0.1Hz
Memory	512kB for a maximum 52,420 readings taken by 1 phase / 2 conductors
Port	USB
Software and cable	included, for Windows 2000, XP, ME
Display	backlit LCD with dot matrix
Power	8 AA batteries(Mignon)
Dimensions	257 x 155 x 57mm / 10.1 x 6.1 x 2.2 in
Weight	1160g / 40.9 oz
Operating conditions	max. 85% relative humidity / -10 … 50ºC / 14 … 122 °F
Type of protection / standards	IEC 61010, 600 V/CAT III

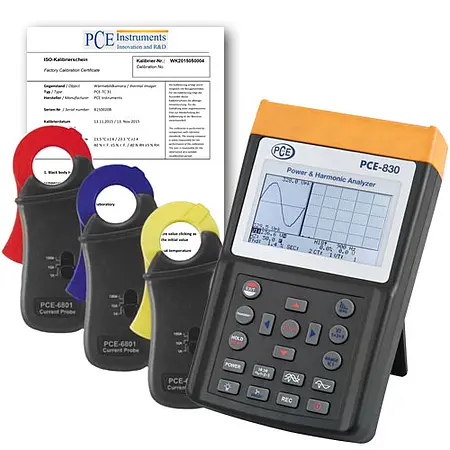

1 x PCE-830 Current Clamp 3 x Amp clamps – PCE-6801 4 x Alligator clips 4 x Safety test lines (3m long), 8 x Batteries 1 x Mains adaptor 1 x Carrying case 1 x USB cablem software 1 x User’s manual1 x ISO calibration certificateCalibration certificates are issued specifically for the customer and are excluded from the right of return.
