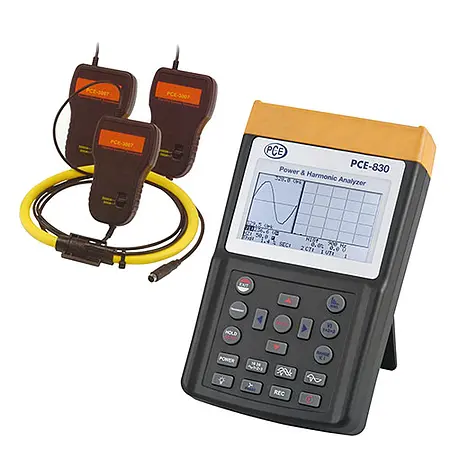

Current Clamp PCE-830-3

PCE-830-3 Current Clamp adalah alat ukur canggih yang dirancang untuk mengukur parameter listrik pada arus bolak-balik (AC) hingga tiga fasa. Alat ini mampu mencatat tegangan, arus, frekuensi, harmonik, dan daya dengan akurasi tinggi, sekaligus menganalisis gangguan seperti interupsi, kebocoran, atau lonjakan tegangan. Dilengkapi dengan layar LCD backlit beresolusi tinggi, pengguna dapat memantau hingga 35 parameter secara bersamaan. Dengan fitur ini, PCE-830-3 menjadi solusi ideal untuk pemantauan sistem kelistrikan yang kompleks.

Prinsip kerja alat ini didasarkan pada pengukuran non-invasif menggunakan clamp meter yang terhubung ke konduktor listrik tanpa perlu memutus rangkaian. Tiga buah amp clamp (PCE-3007) dapat dipasang sekaligus untuk mengukur tiga fasa secara paralel. Data yang diperoleh disimpan dalam memori internal dengan kapasitas hingga 52.400 pembacaan, tergantung konfigurasi pengukuran. Fitur data logger memungkinkan pemantauan jangka panjang, sementara software bawaan memudahkan analisis lebih lanjut di komputer.

Dalam aplikasi industri manufaktur, PCE-830-3 sering digunakan untuk memastikan kualitas daya dan mendeteksi anomali seperti harmonik atau ketidakseimbangan fasa sesuai standar EN50160. Alat ini juga berguna di sektor energi untuk memverifikasi kinerja panel distribusi atau generator. Kemampuannya mendeteksi gangguan hingga 16 µs membuatnya cocok untuk diagnosa masalah transient yang sulit diidentifikasi dengan alat konvensional.

Dari segi kemudahan penggunaan, PCE-830-3 dilengkapi dengan antarmuka intuitif dan perlengkapan lengkap seperti kabel USB, adaptor, dan kabel pengaman. Kalibrasi standar dari pabrikan menjamin keandalan hasil pengukuran, dengan opsi kalibrasi tambahan sesuai ISO untuk kebutuhan yang lebih ketat. Desain portabel dengan casing pelindung memudahkan transportasi ke berbagai lokasi kerja.

Produk ini sangat direkomendasikan untuk teknisi, insinyur, atau profesional di bidang kelistrikan yang membutuhkan alat serbaguna dengan fitur lengkap. Kombinasi antara akurasi tinggi, kapasitas penyimpanan besar, dan kompatibilitas software analisis membuat PCE-830-3 unggul dibandingkan alat sejenis. Dengan dukungan kalibrasi standar dan kemudahan digunakan, alat ini siap mendukung efisiensi dan keamanan operasional di berbagai lingkungan industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Analysis of a network of 3 phases / 4 conductors, 3 phases / 3 conductors, 1 phase / 2 conductors, 1 phase / 3 conductors – Measures effective real value (V 123 and I 123) – Measures active power (W, KW, MW, GW) – Measures apparent and reactive power (KVA, KVAR) – Power Factor (PF), phase angle (Φ) – Measures energy and work (Wh, KWh, KVARh, PFh) – Measures current from 0.1 mA to 3000 A, allowing for the reserve power of a factory to be determined – Large LCD that shows up to 35 parameters simultaneously (3P4W [=3 phases/4 conductors]) – CT conditions (1 to 600) and PT (1 to 3000) are programmable – Indicates current wave forms and voltage overlap. – 512 KB of memory with programmable intervals to save data every 2 to 3000 seconds, 17,470 readings using the system of 3 phases / 4 conductors – Indicates wave forms, efficiency parameters, and harmonic distortion – Backlit LCD with dot matrix – Average power (AD in W, KW, MW) – Maximum power (MD in W, KW, MW) with the programmable period – Analysis of harmonic distortion up to a curvature of 99 – Indication of up to 50º form of harmonic wave – Indication of the wave form with maximum value (1024 readings / period) – Analysis of absolute distortion (%THD-F) – Diagram of graphic equilibrium with parameters of a 3 phase system – Detects up to 28 transistors (time and cycles) with a programmable threshold (%) – Relation of 3 phases of voltage or asymmetrical current (VUR) – Factor of 3 phases of voltage and asymmetrical current (d0%, d2%) – USB port (optically insulated) – Integrated timer and calendar to record data – Maximum diameter of the electrical conductor for the amp clamp: the PCE-6801 ~30 mm / 1.2 in, PCE-6802 ~55 mm / 2.2 in, PCE-3007 ~170 mm / 6.7 in

Technical Specifications
Measurement values	Measurement ranges / resolution / accuracy
PCE-830 + PCE-3007Watts AC (50 Hz or 60 Hz, PF 0.5 up to 1)	10.0 W to 999.9 W / 0.1 W / ±1% of measurement range1.000 kW to 9.999 kW / 0.001 kW / ±1% of measurement range10.00 kW to 99.99 kW / 0.01 kW / ±1% of measurement range100.0 kW to 999.9 kW / 0.1 kW / ±1% of measurement range1000 kW to 9999 kW / 1 kW / ±1% of measurement range
PCE-830 + PCE-3007 Current AC (50 Hz or 60 Hz, auto range select, TRMS)	0 to 300 A / 0.1 A / ±1.0% of measurement range300.0 A to 999.9 A / 0.1 A / ±1.0% of measurement range1000 A to 3000 A / 1 A / ±1.0% of measurement range
Voltage AC (50 Hz or 60 Hz, TRMS)	20.0 V to 500.0 V / 0.1 V / ±0.5% ±5 digits(measure between phase and neutral)20.0 V to 600.0 V / 0.1 V / ±0.5% ±5 digits (measure between phase and neutral)
Harmonic distortion of AC voltage	1º to 20º / 0.1% / ±1.0%21º to 49º / 0.1% / 4% of reading ±2.0%50º to 99º / 0.1% / 6% of reading ±2.0%
PCE-830 + PCE-3007Harmonics of AC current in %	1º to 10º / 0.1% / ±2%21º to 49º / 0.1% / ±6%50º to 99º / 0.1% / ±10%
PCE-830 + PCE-3007Power Factor (PF)	0.000 to 1.000 / 0.001 / ±0.04
PCE-830 + PCE-3007Phase angle (Phi)	0° to 180° / 0.1° / ±2°
PCE-830 + PCE-3007Total harmonic distortion	0.0 to 20.0% / 0.1% / ±2%20.0% to 100% / 0.1% / ±6% of reading ±1%100% to 999.9% / 0.1% / ±10% of reading ±1%
Maximum measurement of AC voltage and current	50 Hz / 19 µS / ±5% ±30 digits60 Hz / 16 µS / ±5% ±30 digits
Peak value measurement of AC voltage and current	1.00 to 99.99 / 0.01 / ±5% ±30 digits
Frequency range in automatic mode	45 Hz to 65 Hz / 0.1 Hz / 0.1 Hz
Memory	512 kB for a maximum 52,420 readings taken by 1 phase / 2 conductors
Port	USB
Software and cable	included, for Windows 2000, XP, ME
Display	backlit LCD with dot matrix
Power	8 AA batteries (Mignon)
Dimensions	257 mm x 155 mm x 57 mm10.1 in x 6.1 in x 2.2 in
Weight	1.16 kg / 2.56 lbs
Operating conditions	max. 85% relative humidity-10º C to 50º C / +14º F to +122º F
Type of protection / standards	IEC 61010, 600 V/CAT III

1 x PCE-830-3 Current Clamp 3 x Amp clamps – PCE-3007 4 x Alligator clips 4 x Safety test lines (3 m / 3.3 ft long) 8 x Batteries 1 x Mains adaptor 1 x Carrying case 1 x USB cable software 1 x User’s manual
