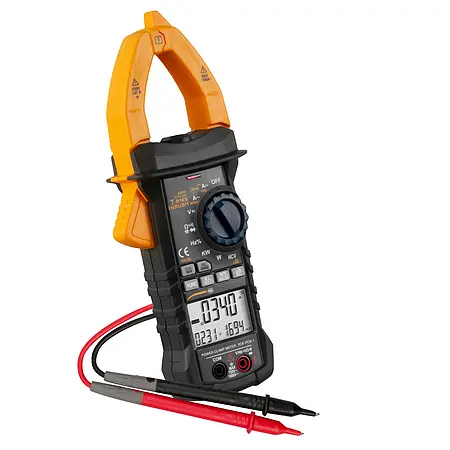

Current Clamp PCE-PCM 3

Current Clamp PCE-PCM 3

Kategori : Brand:

Clamp meter digital PCE-PCM 3 adalah alat ukur multifungsi untuk pengukuran satu fasa dengan kemampuan mengukur arus AC hingga 1000 A, tegangan hingga 1000V AC/DC, serta daya aktif, semu, dan reaktif hingga 750 kW. Dilengkapi fitur inrush current untuk mengukur lonjakan arus saat start-up dan fungsi NCV (Non-Contact Voltage) untuk mendeteksi tegangan tanpa kontak langsung. Antarmuka Bluetooth memungkinkan transfer data ke perangkat lain untuk analisis lebih lanjut. Dengan layar backlight dan desain portabel, alat ini ideal untuk aplikasi pemeliharaan listrik, industri, dan diagnostik sistem energi. Paket penjualan mencakup tas transportasi, set kabel uji, baterai 9V, dan manual pengguna.

Info penawaran harga dan pemesanan hubungi:

Email
WhatsApp
Telephone

Current clamp PCE-PCM 3 adalah alat ukur digital multifungsi yang dirancang untuk memenuhi kebutuhan pengukuran listrik dalam berbagai aplikasi industri. Produk ini mampu mengukur arus AC hingga 1000 A dan tegangan AC/DC hingga 1000V, menjadikannya solusi ideal untuk pemantauan daya dalam sistem listrik single-phase. Dengan akurasi tinggi dan kalibrasi standar, alat ini memastikan hasil pengukuran yang andal untuk parameter seperti daya aktif (W), daya semu (VA), dan daya reaktif (Var). Fitur unggulannya termasuk pengukuran inrush current yang memungkinkan deteksi lonjakan arus saat peralatan pertama kali dinyalakan, sesuatu yang sulit dilakukan dengan clamp meter konvensional.

Prinsip kerja current clamp ini memanfaatkan sensor non-kontak untuk mengukur arus listrik tanpa perlu memutus rangkaian, sehingga meningkatkan keamanan pengguna. Teknologi NCV (Non-Contact Voltage) memungkinkan pendeteksian tegangan pada kabel tanpa kontak fisik, memudahkan inspeksi awal sebelum pengukuran lebih lanjut. Antarmuka Bluetooth terintegrasi memungkinkan transfer data ke perangkat lain untuk analisis atau pencatatan, mempercepat proses pelaporan. Desainnya yang ergonomis dan dilengkapi backlight membuatnya mudah digunakan bahkan dalam kondisi lapangan yang kurang cahaya.

Dalam industri manufaktur, alat ini sangat berguna untuk pemeliharaan preventif dan troubleshooting sistem kelistrikan. Kemampuannya mengukur daya hingga 750 kW memungkinkan monitoring konsumsi energi pada mesin produksi atau panel distribusi. Fitur inrush current-nya membantu mengidentifikasi masalah start-up motor atau peralatan berat yang sering menyebabkan gangguan listrik. Selain itu, pengukuran frekuensi dan tegangan yang presisi mendukung optimalisasi performa peralatan listrik.

Current clamp PCE-PCM 3 juga cocok untuk aplikasi di sektor energi dan utilitas, seperti pemeriksaan instalasi listrik atau panel surya. Penggunaan baterai 9V yang tahan lama memastikan operasional tanpa gangguan di lapangan. Kelengkapan paket termasuk tas transportasi dan set test lead memudahkan penyimpanan dan penggunaan sehari-hari. Manual pengguna yang jelas memastikan kalibrasi standar dan operasional yang sesuai prosedur, bahkan untuk teknisi pemula.

Produk ini merupakan investasi tepat bagi profesional yang membutuhkan alat ukur serbaguna dengan fitur canggih namun tetap mudah digunakan. Kombinasi antara teknologi Bluetooth, NCV, dan kemampuan pengukuran daya komprehensif menjadikannya unggul dibanding clamp meter biasa. Dengan dukungan akurasi tinggi dan desain yang kokoh, PCE-PCM 3 siap mendukung efisiensi energi dan keandalan sistem listrik di berbagai lingkungan industri. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Apparent / active / reactive power – Measurement up to the 20th harmonic – “Not Connected Voltage” function – Inrush current measurement – Current measurement up to 1000 A AC – Bluetooth interface

Ambient conditions 23°C / 73.4°F ± 5°C / 41°F, < 75% RH
Measuring function
Current measurement AC
Measuring range Resolution Accuracy
60 A 0.01 A ± 2% + 8 Dgt
600 A 0.1 A ± 2% + 8 Dgt
1000 A 1 A ± 2% + 8 Dgt
Maximum input current: 1000 A AC
Frequency range: 40 …. 400 Hz
Measuring function
Inrush current AC
Measuring range Resolution Accuracy
60 A 0.01 A For reference only
600 A 0.1 A ± 5% + 60 Dgt
1000 A 1 A ± 5% + 60 Dgt
Integral time: 100 ms
Measuring range: 20 … 1000 A
Frequency range: 40 …. 400 Hz
Measuring function
Voltage measurement DC
Measuring range Resolution Accuracy
6V 0.001V ± 0.5% + 5 Dgt
60V 0.01V ± 0.5% + 5 Dgt
600V 0.1V ± 0.5% + 5 Dgt
1000V 1V ± 0.8% + 4 Dgt
Input impedance: 10 MΩ
Maximum input voltage: 750V AC (rms value) or 1000V DC
Measuring function
Voltage measurement AC
Measuring range Resolution Accuracy
6V 0.001V ± 0.6% + 4 Dgt
60V 0.01V ± 0.6% + 4 Dgt
600V 0.1V ± 0.6% + 4 Dgt
1000V 1V ± 0.8% + 4 Dgt
Input impedance: 10 MΩ
Maximum input voltage: 750V AC (rms value) or 1000V DC
Frequency range: 40 … 400 Hz
Measuring function
Frequency measurement with
The current measuring function
Measuring range Resolution Accuracy
99.99 Hz 0.01 Hz ± 1.5% + 5 Dgt
999.9 Hz 0.1 Hz ± 1.5% + 5 Dgt
Measuring range: 10 … 1 kHz
Measuring range of the input signal: > 20 AAC (rms value)
The input current increases with the measuring frequency.
Maximum input current: 1000 AAC (rms value)
Measuring function
Frequency measurement with the
Voltage measurement function
Measuring range Resolution Accuracy
99.99 Hz 0.01 Hz ± 1.5% + 5 Dgt
999.9 Hz 0.1 Hz ± 1.5% + 5 Dgt
9,999 kHz 0.001 kHz ± 1.5% + 5 Dgt
Measuring range: 10 … 10 kHz
Measuring range of the input signal: > 1V AC (rms value)
The input current increases with the measuring frequency.
Maximum input voltage: 1000V AC (rms value)
Measuring function
Frequency measurement
Measuring range Resolution Accuracy
9,999 Hz 0.001 Hz ± 0.3% + 5 Dgt
99.99 Hz 0.01 Hz ± 0.3% + 5 Dgt
9,999 kHz 0.1 Hz ± 0.3% + 5 Dgt
999.9 Hz 0.001 kHz ± 0.3% + 5 Dgt
99.99 kHz 0.01 kHz ± 0.3% + 5 Dgt
999.9 kHz 0.1 kHz ± 0.3% + 5 Dgt
9,999 MHz 0.001 MHz ± 0.3% + 5 Dgt
Overvoltage protection: 1000V DC or 750V AC (rms value)
Range of voltage input> 2V
(as the input voltage increases, so does the frequency)
Measuring function
Duty cycle
Measuring range Resolution Accuracy
0.1 … 99.9% 0.1% ± 0.3% + 5 Dgt
Frequency range: 10 … 10 kHz
Voltage range: 2 … 250V AC (rms value)
(The voltage increases with the frequency)
Duty cycle with the Frequency range: 10 … 1 kHz
Current measurement function Input current: 20 … 1000 AAC (rms value)
Duty cycle with the Frequency range: 10 … 1 kHz
Voltage measurement function Input current: 1 … 750V AC (rms value)
Input impedance: 1MΩ
Measuring function
Resistivity
Measuring range Resolution Accuracy
600 Ω 0.1 Ω ± 0.8% + 3 Dgt
6 kΩ 0.001 kΩ ± 0.8% + 3 Dgt
60 kΩ 0.01 kΩ ± 0.8% + 3 Dgt
600 kΩ 0.1 kΩ ± 0.8% + 3 Dgt
6 MΩ 0.001 MΩ ± 2% + 5 Dgt
60 MΩ 0.1 MΩ ± 2% + 5 Dgt
Measuring voltage: approx. 0.78V
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Continuity test
Measuring range Resolution Accuracy
600 Ω 0.1 Ω –
Acoustic signal at < 50 Ω
Test voltage: 1.48V
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Capacitance measurement
Measuring range Resolution Accuracy
9.999 nF 0.001 nF ± 3% + 5 Dgt
99.99 n.f. 0.01 nF ± 3% + 5 Dgt
999.9 nF 0.1 nF ± 3% + 5 Dgt
9.999 μF 0.001 μF ± 3% + 5 Dgt
99.99 μF 0.01 μF ± 3% + 5 Dgt
999.9 μF 0.1 μF ± 3% + 5 Dgt
9,999mF 0.001 mF ± 3% + 5 Dgt
99.99 mF 0.01 mF ± 3% + 5 Dgt
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Diode measurement
Measuring range Resolution Accuracy
3V 0.001V –
DC anode side: approx. 1-mA
DC cathode side: approx. 3.2V
Overvoltage protection: 750V DC, 1000V AC (rms value)
Measuring function
Single phase power measurement
Measuring range Resolution Accuracy
3 W / VA / Var 0.01 W / VA / Var ± 3% + 5 Dgt
100 W / VA / Var 0.1 W / VA / Var ± 3% + 5 Dgt
4000 W / VA / Var 1 W / VA / Var ± 3% + 5 Dgt
10 kW / VA / var 0.01 kW / VA / Var ± 3% + 5 Dgt
100 kW / VA / var 0.1 kW / VA / Var ± 3% + 5 Dgt
750 kW / VA / var 1 kW / VA / Var ± 3% + 5 Dgt
Smallest measuring current: 1-mA
Smallest measuring voltage: 1V
Measuring function
Power factor capacitive / inductive
Measuring range Resolution Accuracy
0.1 … 1 0.001 ± 5% + 5 Dgt
Smallest measuring current: 1-mA
Smallest measuring voltage: 1V
Measuring function
Harmonics measurement
Measuring range Resolution Accuracy
1 – ± 3% + 10 Dgt
2 … 6 – ± 3.5% + 10 Dgt
7 … 8 – ± 4.5% + 10 Dgt
9 … 10 – ± 5% + 10 Dgt
11 … 15 – ± 7% + 10 Dgt
16 … 20 – ± 10% + 10 Dgt
Smallest measuring current: 1-mA
Smallest measuring voltage: 1V
The resolution depends on the voltage measuring range
General specifications
Measuring range Automatically and manually adjustable
Maximum voltage range 1000V DC or 750V AC
Maximum working height 2000 m / 6561 ft
Display LCD
Maximum display 5999 Dgt.
Overrange “OIL”
Measuring range underflow “-OL”
Measuring rate 3 Hz
Automatic shutdown After 30 minutes
Power supply 9V block battery
Battery indicator Icon if the battery voltage is too low
Temperature coefficient 0.1 x accuracy x °C / °F*
Operating conditions 0 … 40°C, 32 … 104°F
Storage conditions -10 … 60°C, 14 … 140°F
Dimensions 238 x 92 x 50 mm / 9.4 x 3.6 x 2 in
Weight About 420 g / < 1 lb (with batteries)
Accuracies are given at ambient conditions of 18 … 28°C / 65 … 83°F. *The temperature is the difference between the temperature of the operating conditions and the current ambient temperature.
Example:
Is the current ambient temperature greater than the temperature of the operating conditions
(50°C / 122°F (current ambient temperature)) – (40°C / 104°F (operating temperature) = 10°C / 50°F
Is the current ambient temperature less than the temperature of the operating conditions
(0°C (operating temperature)) – (-5°C / 23°F (current ambient temperature)) = 5°C / 41°F

1 x Current clamp PCE-PCM 3 1 x Transport bag 1 x Test lead set 1 x 9V block battery 1 x User manual
